فیلترهای میان‌گذر یکی از مهم‌ترین اجزای سیستم‌های مخابراتی، پردازش سیگنال و تجهیزات فرکانس بالا محسوب می‌شوند. این فیلترها وظیفه دارند تنها محدوده مشخصی از فرکانس‌ها را از خود عبور داده و سایر مؤلفه‌های فرکانسی خارج از باند موردنظر را تضعیف کنند. در بسیاری از کاربردهای عملی، طراحی فیلترهایی با پاسخ فرکانسی دقیق و تلفات کم اهمیت بسیار زیادی دارد. استفاده از سلف‌های کوپله‌شده متقابل یکی از روش‌های مؤثر برای دستیابی به چنین فیلترهایی است. در این شبیه‌سازی، یک فیلتر میان‌گذر مبتنی بر سه سلف کوپله‌شده متقابل مورد بررسی قرار می‌گیرد که به‌گونه‌ای طراحی شده است تا پاسخ فرکانسی آن حول فرکانس مرکزی 100 مگاهرتز متمرکز باشد.

مقدمه‌ای بر فیلترهای میان‌گذر

فیلتر میان‌گذر یا Band-Pass Filter مداری است که تنها سیگنال‌های واقع در یک بازه فرکانسی مشخص را عبور می‌دهد. این نوع فیلترها در گیرنده‌ها و فرستنده‌های رادیویی، سیستم‌های مخابرات بی‌سیم، تجهیزات اندازه‌گیری، سیستم‌های راداری و بسیاری از کاربردهای مهندسی برق و الکترونیک مورد استفاده قرار می‌گیرند.

عملکرد اصلی یک فیلتر میان‌گذر بر پایه تعریف یک فرکانس مرکزی و پهنای باند مشخص است. سیگنال‌هایی که در نزدیکی فرکانس مرکزی قرار دارند با کمترین تضعیف عبور می‌کنند، در حالی که سیگنال‌های خارج از این محدوده به میزان قابل توجهی تضعیف می‌شوند. کیفیت عملکرد این فیلترها معمولاً با پارامترهایی مانند پهنای باند، ضریب کیفیت یا Q-Factor، میزان تلفات عبوری و شیب ناحیه قطع ارزیابی می‌شود.

استفاده از سلف‌های کوپله‌شده متقابل در طراحی فیلتر

در بسیاری از طراحی‌های پیشرفته، از سلف‌های کوپله‌شده متقابل برای بهبود مشخصات فرکانسی فیلتر استفاده می‌شود. هنگامی که دو یا چند سلف در مجاورت یکدیگر قرار می‌گیرند، میدان مغناطیسی تولیدشده توسط هر سلف می‌تواند بر سلف‌های دیگر تأثیر بگذارد. این پدیده که با عنوان کوپلینگ مغناطیسی شناخته می‌شود، امکان طراحی شبکه‌های فیلتر با پاسخ فرکانسی دقیق‌تر را فراهم می‌کند.

در این شبیه‌سازی سه سلف کوپله‌شده متقابل به‌عنوان بخش اصلی مدار فیلتر مورد استفاده قرار گرفته‌اند. انتخاب مقادیر اندوکتانس و ضرایب کوپلینگ به گونه‌ای انجام شده است که پاسخ نهایی مدار دارای یک باند عبور مناسب در اطراف فرکانس 100 مگاهرتز باشد. استفاده از سه سلف کوپله‌شده باعث افزایش قابلیت کنترل بر روی مشخصات فرکانسی و بهبود عملکرد فیلتر در مقایسه با ساختارهای ساده‌تر می‌شود.

ساختار مدل شبیه‌سازی

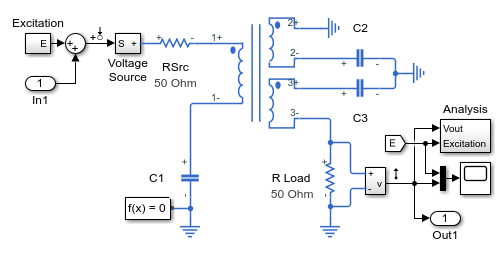

مدل طراحی‌شده در محیط Simscape و Matlab شامل یک منبع نویز باند محدود، یک نوسان‌ساز با فرکانس 100 مگاهرتز، مدار فیلتر میان‌گذر و بلوک‌های پردازش سیگنال برای تحلیل نتایج است. هدف از این ساختار آن است که پاسخ فرکانسی فیلتر در شرایطی نزدیک به کاربردهای واقعی مورد ارزیابی قرار گیرد.

در مرحله نخست، یک سیگنال نویز باند محدود تولید می‌شود. این نویز دارای طیف فرکانسی مشخصی است و به‌عنوان سیگنال تحریک‌کننده مدار مورد استفاده قرار می‌گیرد. سپس این سیگنال توسط یک نوسان‌ساز 100 مگاهرتزی به فرکانس بالاتر منتقل می‌شود. این فرآیند که به آن Up-Conversion گفته می‌شود، امکان بررسی عملکرد فیلتر در اطراف فرکانس مرکزی موردنظر را فراهم می‌کند.

پس از انتقال فرکانسی، سیگنال به ورودی فیلتر میان‌گذر اعمال می‌شود. فیلتر تنها مؤلفه‌های فرکانسی قرارگرفته در محدوده طراحی‌شده را عبور داده و سایر مؤلفه‌ها را تضعیف می‌کند. خروجی فیلتر سپس توسط همان نوسان‌ساز به فرکانس پایه بازگردانده می‌شود. این مرحله که Down-Conversion نام دارد، تحلیل دقیق‌تر پاسخ مدار را امکان‌پذیر می‌سازد.

تحلیل نتایج ثبت‌شده در Simscape Logging

یکی از قابلیت‌های ارزشمند محیط Simscape امکان ثبت دقیق متغیرهای مختلف مدار در طول شبیه‌سازی است. با استفاده از Simscape Logging می‌توان ولتاژها، جریان‌ها و سایر پارامترهای مهم را ذخیره و پس از پایان شبیه‌سازی مورد تحلیل قرار داد.

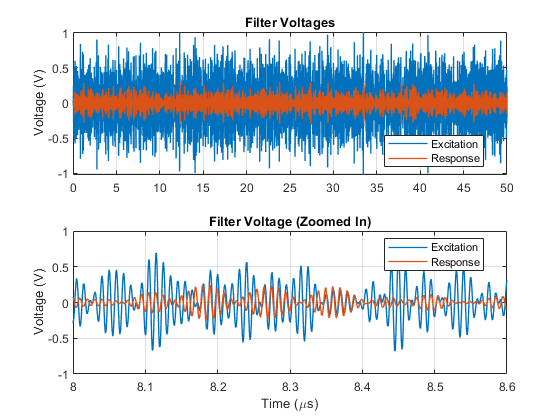

در نتایج حاصل از این شبیه‌سازی، نمودار ولتاژ تحریک و پاسخ خروجی فیلتر نمایش داده می‌شود. ولتاژ تحریک در واقع همان سیگنال نویز باند محدود است که توسط نوسان‌ساز به محدوده 100 مگاهرتز منتقل شده است. خروجی مدار نیز نشان‌دهنده پاسخ فیلتر به این سیگنال تحریک است.

بررسی این نمودارها نشان می‌دهد که فیلتر تنها بخشی از طیف فرکانسی اعمال‌شده را عبور می‌دهد و سایر مؤلفه‌ها به میزان قابل توجهی کاهش می‌یابند. این رفتار نشان‌دهنده عملکرد صحیح مدار و انتخاب مناسب پارامترهای طراحی است.

محاسبه پاسخ فرکانسی با استفاده از FFT

برای ارزیابی دقیق عملکرد فیلتر، پاسخ فرکانسی مدار باید استخراج و تحلیل شود. یکی از روش‌های متداول برای انجام این کار استفاده از تبدیل فوریه سریع یا FFT است. در این روش، سیگنال ورودی و خروجی مدار به حوزه فرکانس منتقل می‌شوند و نسبت طیف خروجی به طیف ورودی محاسبه می‌شود.

در این مدل، پس از پایان شبیه‌سازی، تابع StopFcn به‌صورت خودکار اجرا می‌شود. این تابع داده‌های ثبت‌شده را دریافت کرده و تبدیل FFT را بر روی سیگنال ورودی و خروجی اعمال می‌کند. سپس با مقایسه نتایج به‌دست‌آمده، پاسخ فرکانسی مدار تخمین زده می‌شود.

مزیت این روش آن است که می‌توان رفتار واقعی مدار را در شرایط زمانی شبیه‌سازی‌شده مشاهده کرد. همچنین استفاده از نویز باند محدود باعث می‌شود طیف گسترده‌ای از فرکانس‌ها به‌طور همزمان مورد آزمایش قرار گیرند و پاسخ مدار در کل محدوده فرکانسی موردنظر استخراج شود.

استفاده از تابع Linearize برای استخراج پاسخ فرکانسی

علاوه بر روش FFT، Matlab ابزارهای قدرتمندی برای تحلیل سیستم‌های دینامیکی در اختیار کاربران قرار می‌دهد. یکی از این ابزارها تابع Linearize است که با خطی‌سازی مدل در اطراف نقطه کار، پاسخ فرکانسی سیستم را محاسبه می‌کند.

در این شبیه‌سازی از تابع Linearize نیز برای استخراج پاسخ فرکانسی فیلتر استفاده شده است. این روش بر مبنای مدل ریاضی مدار عمل می‌کند و امکان محاسبه دقیق مشخصات فرکانسی را بدون نیاز به تحلیل مستقیم سیگنال‌های زمانی فراهم می‌سازد.

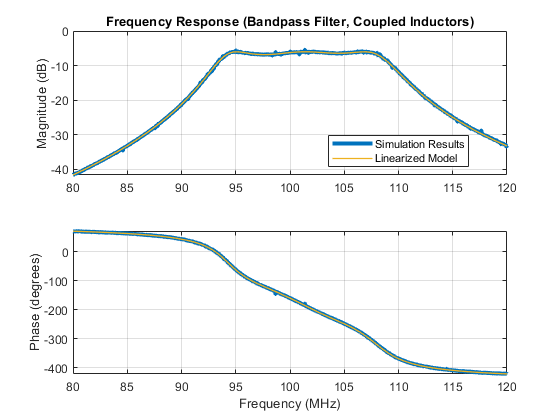

مقایسه نتایج حاصل از روش FFT و روش Linearize نشان می‌دهد که دو پاسخ تقریباً به‌طور کامل بر یکدیگر منطبق هستند. این انطباق بالا بیانگر صحت مدل‌سازی مدار و دقت بالای شبیه‌سازی انجام‌شده است. همچنین این موضوع نشان می‌دهد که پارامترهای انتخاب‌شده برای سلف‌ها و ضرایب کوپلینگ به‌درستی تنظیم شده‌اند.

اعتبارسنجی طراحی فیلتر

یکی از مهم‌ترین اهداف این شبیه‌سازی، اعتبارسنجی پارامترهای طراحی فیلتر است. پاسخ فرکانسی به‌دست‌آمده نشان می‌دهد که بیشترین بهره مدار در نزدیکی فرکانس 100 مگاهرتز رخ می‌دهد. این نتیجه کاملاً مطابق با هدف اولیه طراحی است و نشان می‌دهد که فیلتر دارای فرکانس مرکزی موردنظر می‌باشد.

علاوه بر این، شکل منحنی پاسخ فرکانسی بیانگر آن است که مدار دارای رفتار مناسب در ناحیه عبور بوده و مؤلفه‌های خارج از باند به‌خوبی تضعیف می‌شوند. این ویژگی‌ها برای کاربردهای مخابراتی و پردازش سیگنال اهمیت بسیار زیادی دارند؛ زیرا موجب افزایش کیفیت سیگنال و کاهش اثر نویز و تداخل می‌شوند.

مزایای استفاده از این مدل در Matlab

استفاده از این مدل در محیط Matlab و Simscape مزایای متعددی به همراه دارد. نخست آنکه امکان تحلیل دقیق رفتار فیلتر قبل از پیاده‌سازی فیزیکی فراهم می‌شود. این موضوع هزینه‌های طراحی و آزمایش را به میزان قابل توجهی کاهش می‌دهد.

مزیت دیگر، قابلیت تغییر سریع پارامترهای مدار و مشاهده تأثیر آن‌ها بر پاسخ فرکانسی است. مهندسان می‌توانند مقادیر سلف‌ها، ضرایب کوپلینگ و سایر اجزای مدار را تغییر داده و بهترین ترکیب ممکن را برای دستیابی به مشخصات موردنظر انتخاب کنند.

همچنین ابزارهای تحلیلی پیشرفته Matlab امکان مقایسه نتایج حاصل از روش‌های مختلف تحلیل را فراهم می‌کنند. این قابلیت موجب افزایش اطمینان از صحت نتایج و اعتبار طراحی نهایی می‌شود.

جمع‌بندی

در این شبیه‌سازی، یک فیلتر میان‌گذر مبتنی بر سه سلف کوپله‌شده متقابل مورد بررسی قرار گرفت. هدف طراحی، ایجاد یک پاسخ فرکانسی متمرکز بر فرکانس 100 مگاهرتز بود. برای ارزیابی عملکرد مدار، یک منبع نویز باند محدود توسط نوسان‌ساز 100 مگاهرتزی به فرکانس موردنظر منتقل شده و سپس به ورودی فیلتر اعمال گردید. خروجی مدار نیز پس از عبور از فیلتر مجدداً به فرکانس پایه منتقل شد.

تحلیل نتایج ثبت‌شده در Simscape Logging و استخراج پاسخ فرکانسی با استفاده از FFT نشان داد که مدار عملکرد مورد انتظار را ارائه می‌دهد. همچنین مقایسه نتایج حاصل از FFT با پاسخ به‌دست‌آمده از تابع Linearize تطابق بسیار بالایی را نشان داد. این موضوع صحت طراحی و مدل‌سازی فیلتر را تأیید می‌کند. در نهایت پاسخ فرکانسی مدار نشان داد که فیلتر به‌درستی در فرکانس 100 مگاهرتز تنظیم شده و قادر است عملکرد مطلوبی در کاربردهای فرکانس بالا و سیستم‌های مخابراتی ارائه دهد.
