حفاظت سیستم‌های قدرت در ریزشبکه‌های AC یکی از موضوعات کلیدی در مهندسی برق قدرت محسوب می‌شود. با توجه به افزایش نفوذ منابع تولید پراکنده و ساختارهای شبکه‌ای پیچیده، نیاز به روش‌های حفاظتی دقیق‌تر و سریع‌تر بیش از پیش احساس می‌شود. یکی از مهم‌ترین روش‌های حفاظت در خطوط انتقال، استفاده از رله فاصله (Distance Relay) است که بر اساس اندازه‌گیری امپدانس خط از محل رله تا محل خطا عمل می‌کند. این نوع رله قادر است با تشخیص کاهش امپدانس ظاهری، وقوع خطا را شناسایی کرده و فرمان قطع صادر کند.

در این شبیه‌سازی، عملکرد رله فاصله در یک ریزشبکه AC بررسی شده است که شامل دو نوع اصلی رله یعنی رله امپدانسی (Impedance Relay) و رله موهو (Mho Relay) می‌باشد. هدف اصلی این مطالعه، تحلیل رفتار این رله‌ها تحت شرایط مختلف خطا و بررسی دقت عملکرد آن‌ها در نواحی حفاظتی مختلف است.

ساختار کلی ریزشبکه AC مورد مطالعه

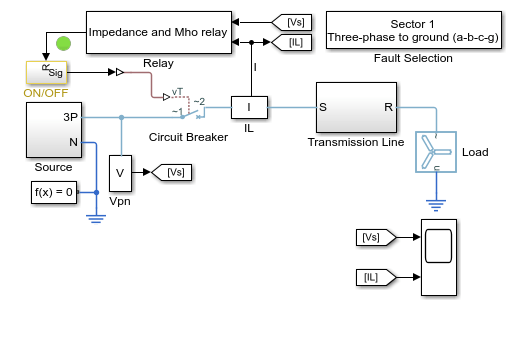

ریزشبکه مورد بررسی شامل یک منبع تولید توان در سطح ولتاژ 11 کیلوولت است که از طریق یک ترانسفورماتور سه‌فاز به سطح ولتاژ 400 ولت کاهش داده می‌شود. در سمت ثانویه ترانسفورماتور، یک خط انتقال و یک بار القایی با توان 30 کیلووات و ضریب توان 0.95 پس‌فاز قرار دارد. این بار نمایانگر یک مصرف‌کننده صنعتی واقعی با رفتار غیرخطی و حساس به تغییرات ولتاژ است.

برای حفاظت از خط انتقال و جداسازی بخش معیوب در زمان وقوع خطا، یک رله فاصله به همراه کلید قدرت (Circuit Breaker) در نزدیکی ترانسفورماتور نصب شده است. این چینش باعث می‌شود که در صورت وقوع خطا، تنها بخش معیوب از شبکه جدا شده و سایر بخش‌ها به کار خود ادامه دهند.

اصول عملکرد رله فاصله

رله فاصله بر اساس اندازه‌گیری امپدانس ظاهری بین محل نصب رله و محل وقوع خطا عمل می‌کند. این امپدانس از نسبت ولتاژ به جریان محاسبه می‌شود. در شرایط عادی، مقدار امپدانس اندازه‌گیری شده در محدوده مشخصی قرار دارد، اما در صورت وقوع خطا، این مقدار به شدت کاهش می‌یابد.

در این شبیه‌سازی، ناحیه حفاظتی رله به سه زون (Zone 1، Zone 2 و Zone 3) تقسیم شده است:

• زون 1: عملکرد آنی بدون تأخیر زمانی
• زون 2: عملکرد با تأخیر زمانی محدود
• زون 3: عملکرد با تأخیر زمانی بیشتر برای پشتیبان‌گیری

این تقسیم‌بندی باعث افزایش هماهنگی حفاظتی در شبکه و جلوگیری از عملکرد اشتباه رله در شرایط گذرا یا خطاهای خارج از محدوده می‌شود.

ساختار رله امپدانسی و اجزای آن

رله امپدانسی از دو بخش اصلی تشکیل شده است: واحد جهت‌یاب (Directional Unit) و واحد محدودکننده (Blinder Unit). واحد جهت‌یاب وظیفه دارد جهت وقوع خطا را تشخیص دهد تا از عملکرد اشتباه رله در خطاهای معکوس جلوگیری شود. این ویژگی در شبکه‌هایی با تغذیه دوطرفه اهمیت بسیار زیادی دارد.

واحد Blinder نیز برای جلوگیری از عملکرد نادرست رله در شرایطی مانند ورود بار سنگین (Load Encroachment) استفاده می‌شود. این واحد یک ناحیه غیرعملیاتی تعریف می‌کند که در آن رله اجازه تریپ ندارد، حتی اگر امپدانس ظاهری کاهش یافته باشد.

رله موهو (Mho Relay) و ویژگی‌های آن

رله موهو یکی از رله‌های جهت‌دار بسیار پرکاربرد در حفاظت خطوط انتقال است. این رله بر اساس مشخصه دایره‌ای در صفحه R-X عمل می‌کند و از ولتاژ فاز و ولتاژ خط به عنوان پارامترهای قطب‌دهی (Polarization) استفاده می‌کند. ویژگی مهم این رله، حساسیت بالا در برابر خطاهای نزدیک و پایداری مناسب در برابر نوسانات توان است.

در این شبیه‌سازی، هر دو نوع رله امپدانسی و موهو برای تحلیل مقایسه‌ای عملکرد مورد استفاده قرار گرفته‌اند تا رفتار آن‌ها در شرایط مختلف خطا ارزیابی شود.

روش محاسبه امپدانس و تحلیل سیگنال‌ها

برای استخراج مؤلفه اصلی سیگنال‌های ولتاژ و جریان، از روش تحلیل فوریه کامل (Full Cycle Fourier Analysis) استفاده شده است. این روش امکان استخراج مؤلفه بنیادی (Fundamental Component) را فراهم می‌کند و اثر هارمونیک‌ها و نویزهای گذرا را کاهش می‌دهد.

پس از محاسبه ولتاژ و جریان بنیادی، امپدانس ظاهری به صورت نسبت این دو کمیت محاسبه می‌شود. تغییرات این امپدانس در طول زمان، مبنای تصمیم‌گیری رله برای صدور فرمان قطع است.

بررسی انواع خطا در شبیه‌سازی

خطای تک‌فاز به زمین (a-g)

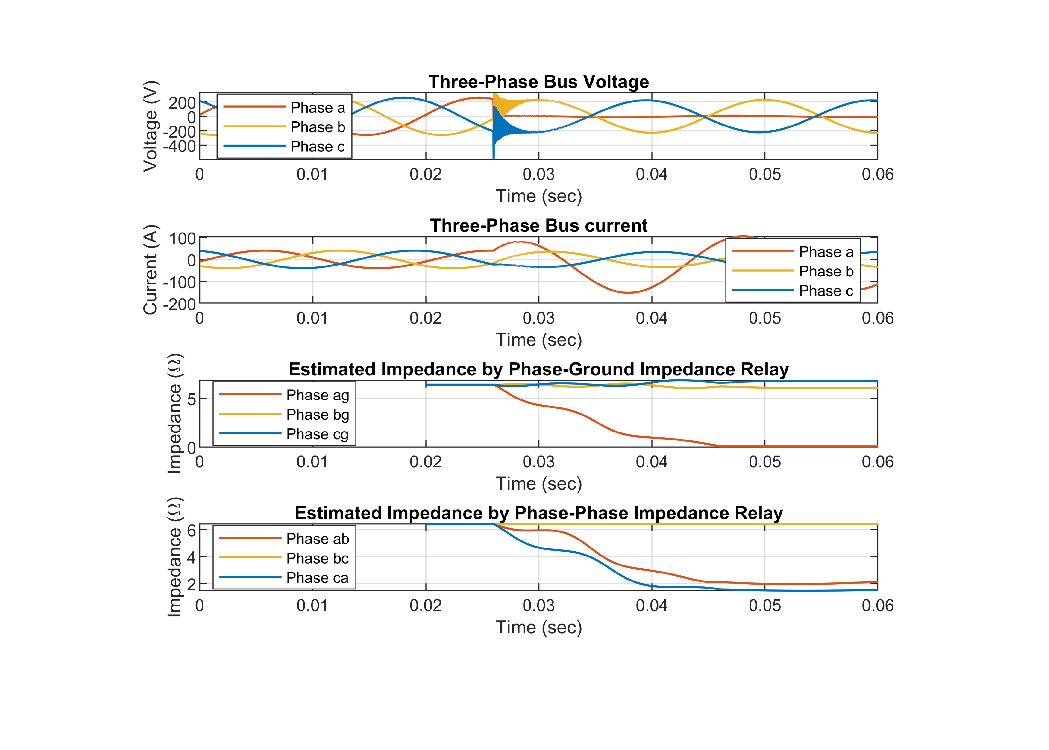

در این حالت، خطا در فاز A و اتصال آن به زمین در یکی از بخش‌های خط انتقال (Sector 1) در زمان 0.056 ثانیه اعمال می‌شود. نتیجه شبیه‌سازی نشان می‌دهد که امپدانس اندازه‌گیری شده به سرعت کاهش یافته و وارد ناحیه زون 1 می‌شود. این امر باعث عملکرد سریع رله و قطع مدار می‌شود.

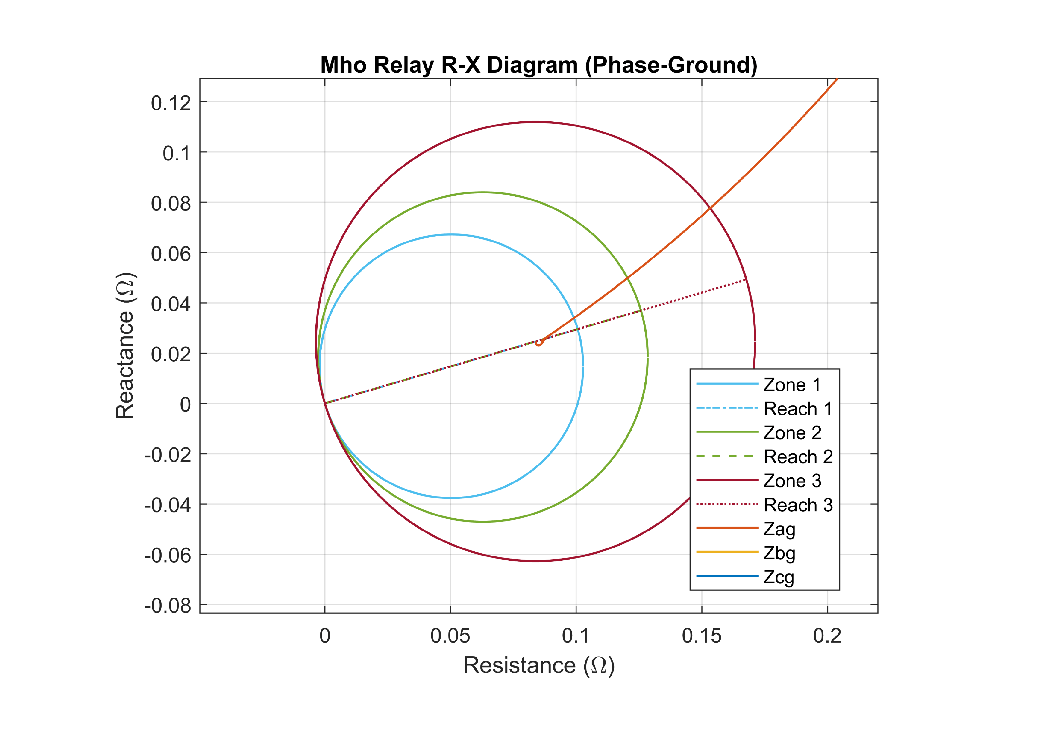

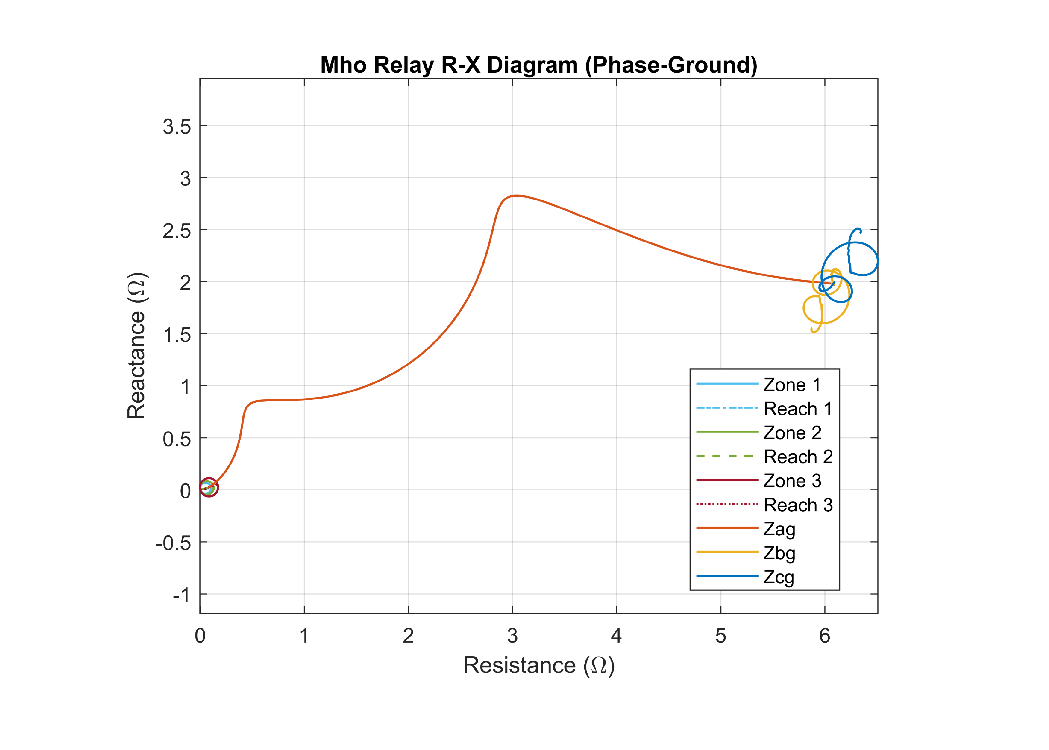

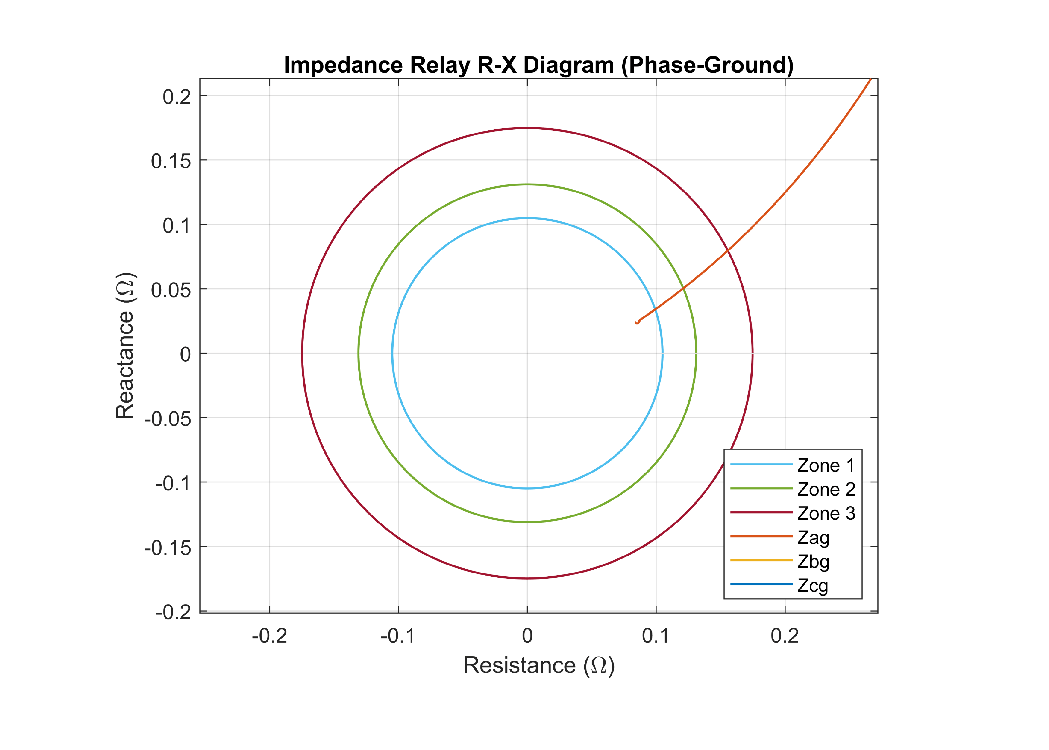

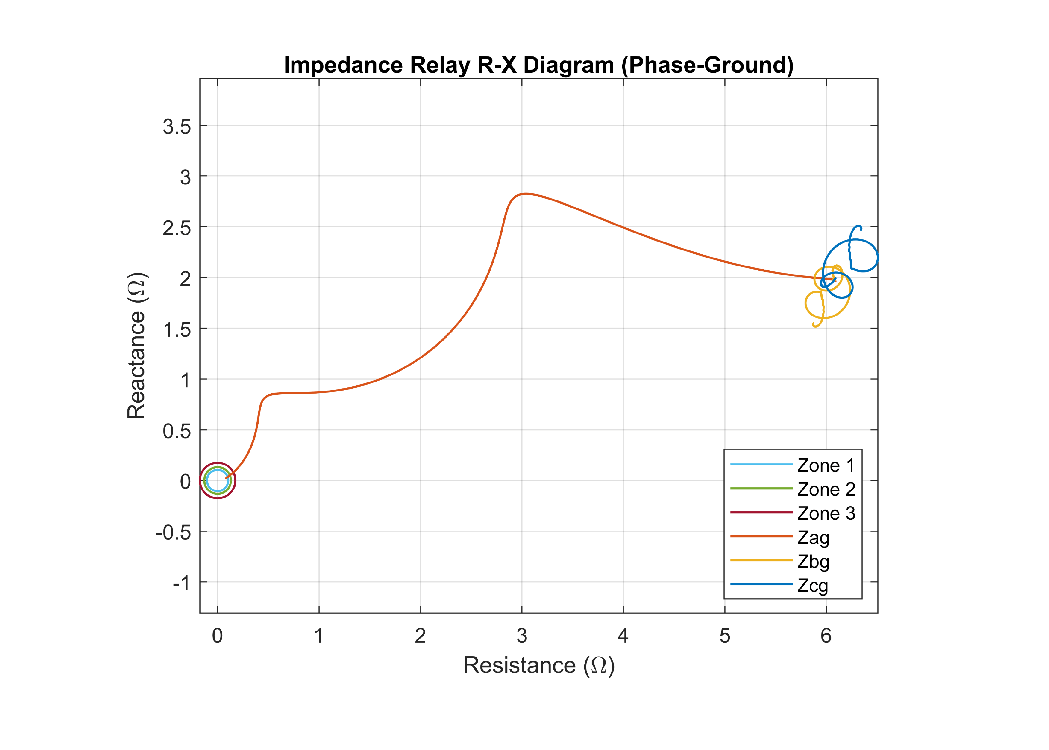

در نمودار صفحه R-X، مسیر امپدانس از ناحیه عادی به سمت داخل مشخصه حفاظتی حرکت کرده و در نهایت در محدوده عملکرد رله قرار می‌گیرد. این رفتار نشان‌دهنده حساسیت مناسب رله در برابر خطاهای زمین است.

خطای دو فاز (a-b)

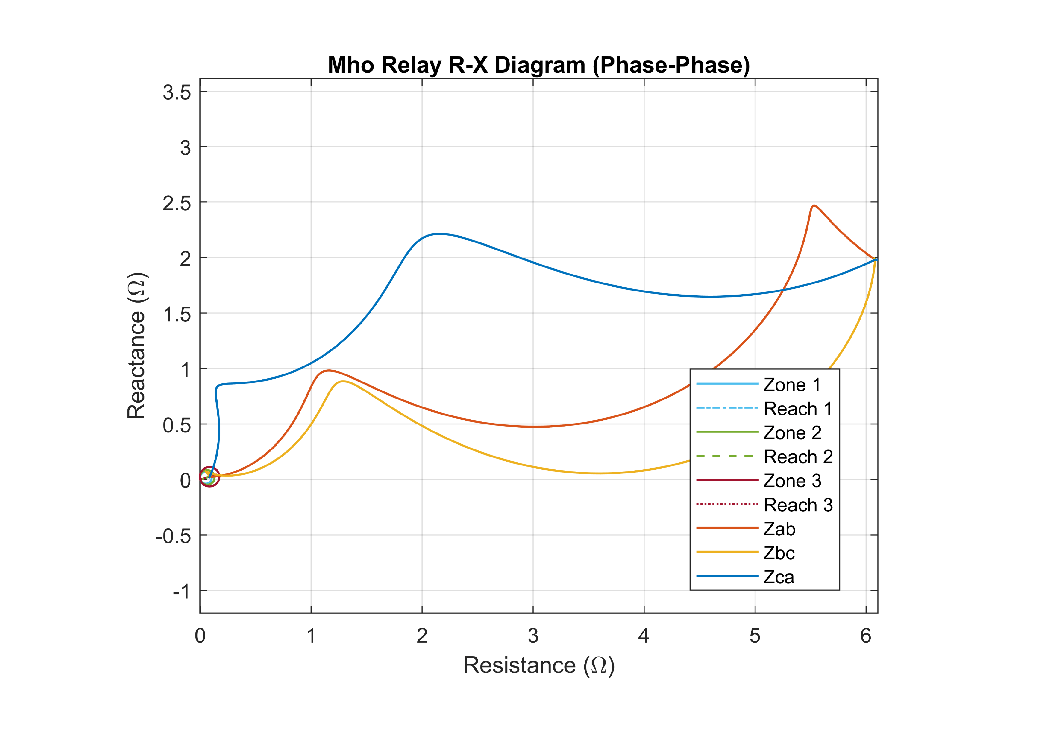

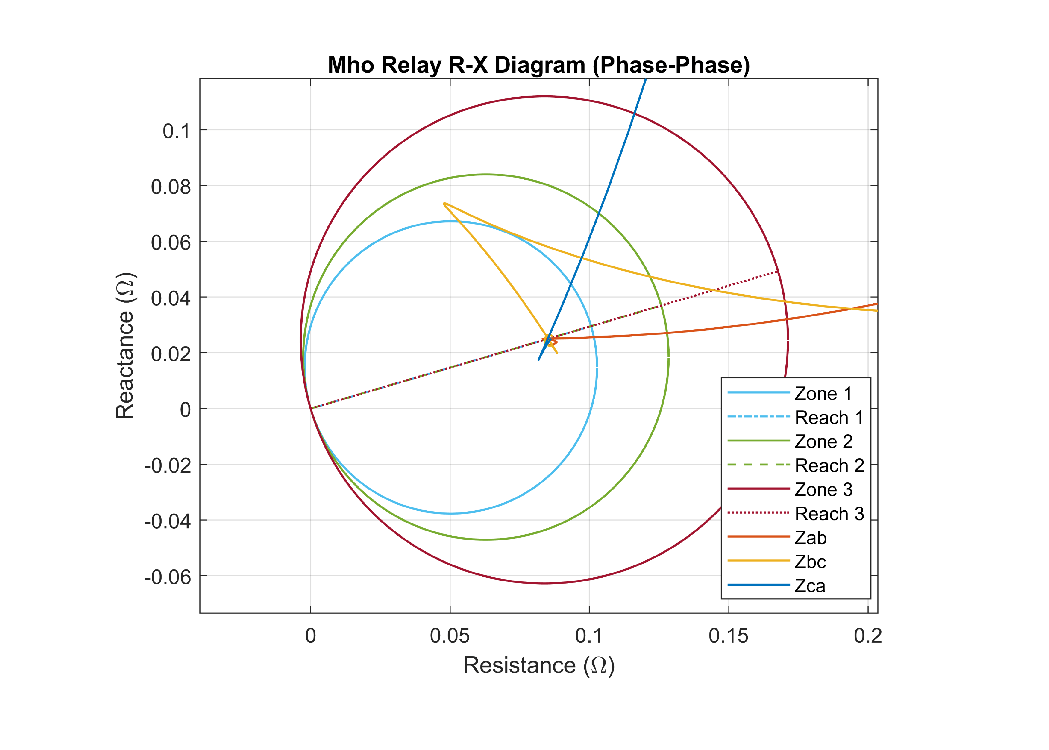

در خطای دو فاز، دو فاز A و B به یکدیگر متصل می‌شوند. این نوع خطا معمولاً باعث کاهش شدید امپدانس بین فازها می‌شود. در این شبیه‌سازی نیز مشاهده می‌شود که امپدانس فاز-فاز به سرعت کاهش یافته و وارد زون 1 می‌شود.

رله موهو نیز در این شرایط عملکرد مشابهی از خود نشان داده و قادر به تشخیص سریع خطا است. این موضوع نشان‌دهنده هماهنگی مناسب بین دو نوع رله در شرایط مختلف خطا می‌باشد.

خطای سه‌فاز به زمین (a-b-c-g)

خطای سه‌فاز به زمین یکی از شدیدترین انواع خطا در سیستم‌های قدرت است. در این حالت، هر سه فاز به همراه زمین درگیر خطا می‌شوند. نتایج شبیه‌سازی نشان می‌دهد که امپدانس اندازه‌گیری شده به شدت کاهش یافته و به سرعت وارد محدوده عملکرد زون 1 می‌شود.

در صفحه R-X مربوط به رله موهو، نقطه امپدانس به صورت مستقیم وارد ناحیه حفاظتی شده و عملکرد آنی رله را فعال می‌کند. این رفتار بیانگر قابلیت بالای رله در تشخیص خطاهای شدید است.

نمودارهای R-X و تفسیر آن‌ها

نمودار R-X یکی از مهم‌ترین ابزارها برای تحلیل عملکرد رله فاصله است. در این نمودار، محور افقی نشان‌دهنده مقاومت (R) و محور عمودی نشان‌دهنده راکتانس (X) است. مشخصه عملکرد رله به صورت نواحی دایره‌ای یا چندضلعی تعریف می‌شود.

در این شبیه‌سازی، مشاهده می‌شود که در تمامی انواع خطا، مسیر امپدانس از ناحیه عادی به سمت داخل محدوده حفاظتی حرکت می‌کند. تفاوت اصلی بین رله امپدانسی و موهو در شکل ناحیه عملکردی آن‌ها است؛ به طوری که رله امپدانسی دارای مشخصه زاویه‌دار و رله موهو دارای مشخصه دایره‌ای است.

پارامترهای تنظیمی رله

برای عملکرد صحیح رله فاصله، تنظیم دقیق پارامترها ضروری است. برخی از مهم‌ترین پارامترهای مورد استفاده در این شبیه‌سازی عبارت‌اند از:

• فرکانس نامی سیستم (Fundamental Frequency)
• زمان نمونه‌برداری رله (Switching Time Step)
• حداقل ولتاژ و جریان عملکرد
• ضریب جبرانسازی خطاهای زمین (k0)
• زمان تأخیر زون‌های 2 و 3
• محدوده عملکرد زون‌های حفاظتی
• زاویه و محدوده واحد جهت‌یاب
• پارامترهای Blinder برای جلوگیری از عملکرد اشتباه

تنظیم صحیح این پارامترها تأثیر مستقیمی بر دقت و پایداری عملکرد رله دارد.

جمع‌بندی

نتایج این شبیه‌سازی نشان می‌دهد که رله فاصله، چه در قالب امپدانسی و چه در قالب موهو، قادر است انواع خطاهای متداول در ریزشبکه AC را با دقت بالا تشخیص دهد. استفاده از تحلیل فوریه برای استخراج مؤلفه بنیادی سیگنال‌ها باعث افزایش دقت اندازه‌گیری امپدانس شده و از خطاهای ناشی از هارمونیک‌ها جلوگیری می‌کند.

همچنین مشاهده شد که تقسیم‌بندی حفاظتی به زون‌های مختلف، نقش مهمی در هماهنگی حفاظتی و جلوگیری از عملکرد نادرست دارد. رله موهو به دلیل ساختار دایره‌ای خود، پایداری بیشتری در برخی شرایط دارد، در حالی که رله امپدانسی از نظر سادگی و سرعت عملکرد در برخی کاربردها مزیت دارد.

در نهایت می‌توان نتیجه گرفت که استفاده از رله فاصله در ریزشبکه‌های مدرن AC، به همراه تنظیم دقیق پارامترها و تحلیل مبتنی بر شبیه‌سازی، یکی از روش‌های کارآمد برای افزایش قابلیت اطمینان و امنیت سیستم‌های قدرت محسوب می‌شود.
