ریزشبکه‌ها (Micro-Grid) به عنوان یکی از مهم‌ترین فناوری‌های نوین در صنعت برق شناخته می‌شوند که نقش بسیار مهمی در افزایش قابلیت اطمینان، بهبود کیفیت توان، کاهش وابستگی به شبکه سراسری و استفاده بهینه از منابع انرژی تجدیدپذیر ایفا می‌کنند. با گسترش استفاده از سامانه‌های خورشیدی، باتری‌های ذخیره‌ساز انرژی و بارهای هوشمند، طراحی و شبیه سازی عملکرد ریزشبکه‌ها به یکی از موضوعات مهم در حوزه مهندسی قدرت تبدیل شده است. در این شبیه سازی، یک مدل ساده‌شده از یک ریزشبکه تک‌فاز مورد بررسی قرار می‌گیرد که رفتار آن در طول یک شبانه‌روز کامل تحلیل شده و نحوه تعامل منابع تولید، ذخیره‌ساز انرژی و شبکه برق اصلی مورد ارزیابی قرار می‌گیرد. این مدل با استفاده از محیط Simulink و کتابخانه Specialized Power Systems در نرم‌افزار Matlab پیاده‌سازی شده و از روش حل فازوری (Phasor Solution) برای افزایش سرعت شبیه سازی بهره می‌برد.

معرفی ریزشبکه

ریزشبکه مجموعه‌ای از منابع تولید پراکنده، تجهیزات ذخیره‌سازی انرژی و بارهای الکتریکی است که می‌تواند به صورت مستقل یا متصل به شبکه اصلی فعالیت کند. در این شبیه سازی، ساختار ریزشبکه به گونه‌ای طراحی شده است که ضمن حفظ ارتباط با شبکه سراسری، بخش عمده نیاز انرژی خود را از منابع محلی تأمین کند. این موضوع باعث کاهش وابستگی به شبکه اصلی و افزایش بهره‌وری انرژی می‌شود.

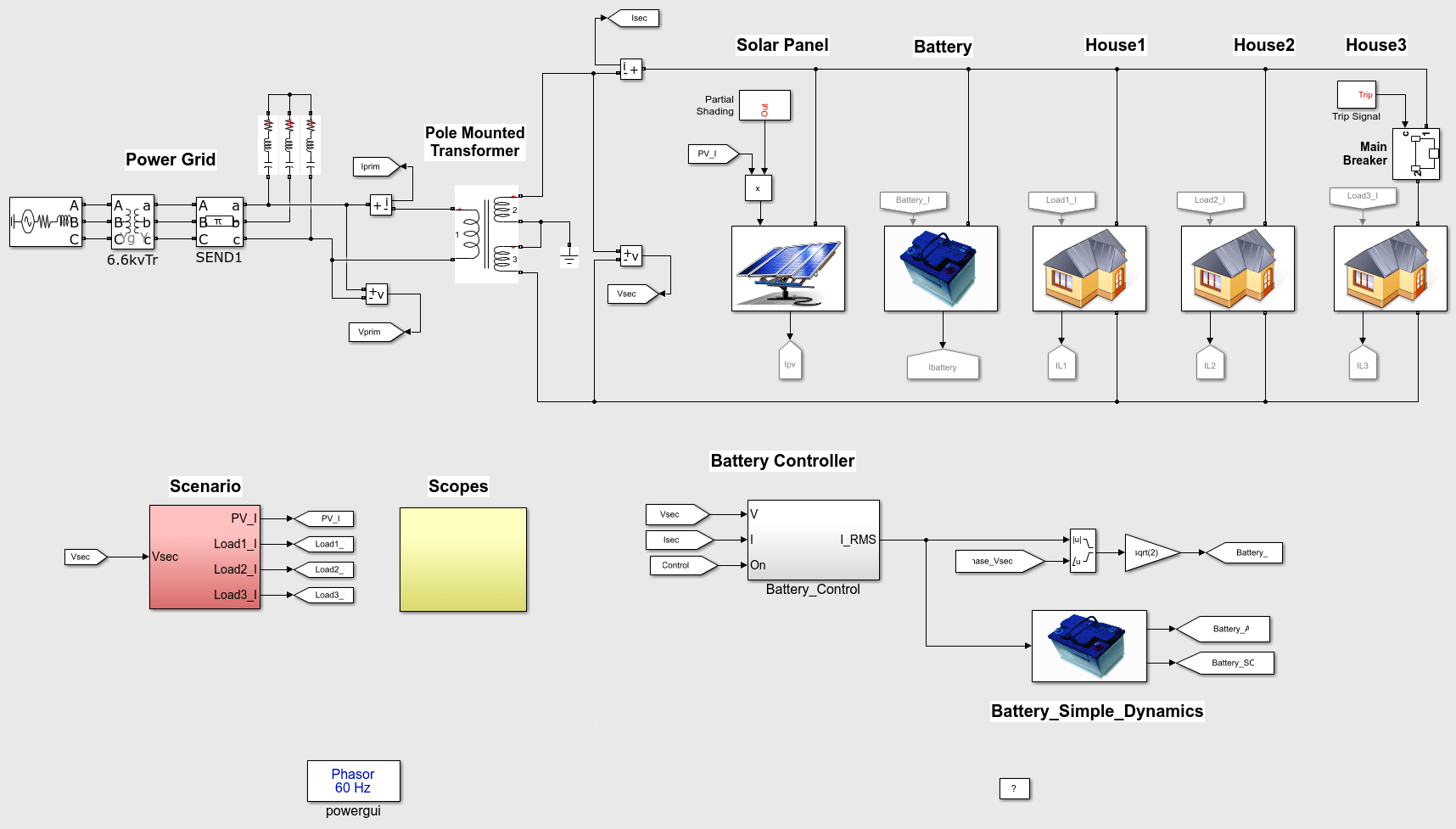

مدل ارائه‌شده یک شبکه تک‌فاز جریان متناوب (Single-Phase AC) را نمایش می‌دهد که از چندین منبع تولید و مصرف تشکیل شده است. تمامی اجزای سیستم به گونه‌ای طراحی شده‌اند که بتوانند رفتار واقعی یک ریزشبکه کوچک را در شرایط مختلف بار و تولید انرژی شبیه سازی کنند.

اجزای اصلی ریزشبکه

در این شبیه سازی سه منبع اصلی انرژی وجود دارد که هر کدام وظیفه مشخصی در تأمین توان مورد نیاز شبکه بر عهده دارند. این منابع عبارت‌اند از:

• شبکه برق سراسری
• سامانه تولید برق خورشیدی
• باتری ذخیره‌ساز انرژی

وجود هم‌زمان این سه منبع باعث می‌شود سیستم بتواند در ساعات مختلف شبانه‌روز با شرایط متغیر تولید و مصرف انرژی سازگار شود. هر منبع بسته به وضعیت بار و میزان تولید انرژی، سهم متفاوتی در تأمین توان خواهد داشت.

نقش شبکه برق سراسری

اگرچه هدف اصلی طراحی این ریزشبکه کاهش وابستگی به شبکه برق است، اما اتصال آن به شبکه سراسری همچنان حفظ شده است. این اتصال از طریق یک ترانسفورماتور هوایی انجام می‌شود که ولتاژ 6.6 کیلوولت شبکه توزیع را به ولتاژ مصرفی 200 ولت کاهش می‌دهد. این ترانسفورماتور علاوه بر تأمین توان در مواقع کمبود انرژی، امکان تبادل توان بین ریزشبکه و شبکه اصلی را نیز فراهم می‌کند.

سامانه تولید برق خورشیدی

یکی از مهم‌ترین منابع انرژی در این مدل، سیستم فتوولتائیک است. این سامانه انرژی خورشیدی را به توان DC تبدیل کرده و سپس توسط مبدل الکترونیک قدرت به برق AC تک‌فاز تبدیل می‌شود تا امکان اتصال به شبکه فراهم گردد.

در طول شبانه‌روز میزان تولید انرژی خورشیدی ثابت نیست و مطابق الگوی طبیعی تابش خورشید تغییر می‌کند. در این شبیه سازی، از ساعت 20 تا 4 بامداد توان تولیدی پنل‌های خورشیدی برابر صفر در نظر گرفته شده است. با طلوع خورشید میزان تولید افزایش یافته و در بازه زمانی ساعت 14 تا 15 به بیشترین مقدار خود یعنی 5 کیلووات می‌رسد. پس از آن مجدداً تولید کاهش یافته و در ساعات شب به صفر می‌رسد.

باتری ذخیره‌ساز انرژی

باتری یکی از کلیدی‌ترین اجزای این ریزشبکه محسوب می‌شود. وظیفه اصلی آن ایجاد تعادل میان تولید و مصرف انرژی است. هنگامی که تولید انرژی خورشیدی بیشتر از میزان مصرف باشد، باتری انرژی اضافی را ذخیره می‌کند. در مقابل، زمانی که توان تولیدی پاسخگوی نیاز بار نباشد، باتری انرژی ذخیره‌شده را در اختیار شبکه قرار می‌دهد.

این عملکرد باعث کاهش نوسانات توان، کاهش وابستگی به شبکه اصلی و افزایش پایداری سیستم می‌شود. کنترل عملکرد باتری توسط یک کنترل‌کننده اختصاصی انجام می‌شود که به صورت پیوسته وضعیت شبکه را پایش کرده و بر اساس شرایط موجود تصمیم‌گیری می‌کند.

کنترل‌کننده باتری

کنترل‌کننده باتری یکی از مهم‌ترین بخش‌های این شبیه سازی است. این کنترل‌کننده جریان باتری را به گونه‌ای تنظیم می‌کند که توان اکتیو عبوری از سمت ثانویه ترانسفورماتور تقریباً برابر صفر باقی بماند. در واقع هدف کنترل‌کننده آن است که تا حد امکان تبادل انرژی با شبکه برق کاهش یافته و انرژی مورد نیاز از منابع داخلی ریزشبکه تأمین شود.

این روش کنترل موجب می‌شود تغییرات بار توسط باتری جبران شده و شبکه اصلی تنها در شرایط خاص وارد مدار تأمین توان شود.

بارهای الکتریکی ریزشبکه

در این مدل سه واحد مسکونی به عنوان مصرف‌کننده انرژی در نظر گرفته شده‌اند. هر خانه می‌تواند حداکثر حدود 2.5 کیلووات توان مصرف کند. مجموع بار مصرفی در ساعات مختلف شبانه‌روز تغییر کرده و الگوی مصرف واقعی خانوارها را شبیه سازی می‌کند.

مطابق داده‌های این مدل، بار مصرفی در ساعت 9 صبح به حدود 6500 وات می‌رسد. همچنین دو پیک مصرف دیگر در ساعت‌های 19 و 22 مشاهده می‌شود که مقدار مصرف به حدود 7500 وات افزایش پیدا می‌کند. این تغییرات نقش مهمی در ارزیابی عملکرد سیستم ذخیره‌سازی و کنترل انرژی دارند.

راهبرد کنترل انرژی در طول شبانه‌روز

راهبرد کنترلی این ریزشبکه در ساعات مختلف روز تغییر می‌کند. از ساعت 0 تا 12 و همچنین از ساعت 18 تا 24، کنترل‌کننده باتری فعال است. در این بازه زمانی باتری به صورت هوشمند عملیات شارژ و دشارژ را انجام می‌دهد تا توان مبادله‌شده با شبکه تقریباً صفر باقی بماند.

اگر بار مصرفی افزایش پیدا کند، باتری انرژی مورد نیاز را تأمین می‌کند. در مقابل، اگر انرژی خورشیدی بیش از نیاز مصرف‌کنندگان باشد، باتری انرژی اضافی را ذخیره خواهد کرد.

بازه بدون کنترل باتری

از ساعت 12 تا 18 کنترل‌کننده باتری غیرفعال می‌شود. در این بازه زمانی شارژ و دشارژ باتری انجام نشده و مقدار SOC یا سطح شارژ باتری ثابت باقی می‌ماند. بنابراین باتری هیچ نقشی در مدیریت انرژی ندارد.

در صورت کمبود انرژی، شبکه برق سراسری توان مورد نیاز را تأمین می‌کند و در شرایطی که تولید انرژی بیشتر از مصرف باشد، توان اضافی به شبکه اصلی بازگردانده می‌شود. این وضعیت امکان بررسی رفتار ریزشبکه بدون استفاده از ذخیره‌ساز انرژی را فراهم می‌کند.

بررسی وضعیت شارژ باتری (SOC)

یکی از پارامترهای مهم در این شبیه سازی، میزان شارژ باتری یا State Of Charge است. این پارامتر نشان‌دهنده درصد انرژی باقی‌مانده در باتری بوده و معیار مهمی برای تصمیم‌گیری کنترل‌کننده محسوب می‌شود. زمانی که کنترل‌کننده فعال باشد، مقدار SOC با فرآیند شارژ و دشارژ تغییر می‌کند؛ اما در بازه زمانی 12 تا 18 این مقدار ثابت باقی می‌ماند زیرا هیچ تبادل انرژی با باتری انجام نمی‌شود.

تحلیل تغییرات بار و پاسخ سیستم

برای بررسی رفتار گذرای سیستم، در ساعت 8 صبح بار شماره سه توسط یک کلید قدرت به مدت 10 ثانیه از مدار خارج می‌شود. این تغییر ناگهانی باعث کاهش لحظه‌ای بار مصرفی شده و پاسخ دینامیکی سیستم مورد ارزیابی قرار می‌گیرد.

در نتایج شبیه سازی مشاهده می‌شود که در همین لحظه یک پیک یا جهش در توان اکتیو سمت ثانویه ترانسفورماتور و همچنین توان باتری ایجاد می‌شود. این رفتار کاملاً طبیعی بوده و ناشی از واکنش سریع سیستم کنترل برای برقراری مجدد تعادل توان است. پس از مدت کوتاهی سیستم دوباره به شرایط پایدار بازمی‌گردد.

استفاده از حل‌گر فازوری در Matlab

در این شبیه سازی از روش Phasor Solution استفاده شده است. این روش به جای تحلیل مستقیم شکل موج‌های لحظه‌ای، از نمایش فازوری سیگنال‌ها بهره می‌گیرد و به همین دلیل زمان اجرای شبیه سازی را به میزان قابل توجهی کاهش می‌دهد. استفاده از این روش به ویژه در تحلیل سیستم‌های قدرت بزرگ، مطالعات پایداری و بررسی عملکرد ریزشبکه‌ها بسیار کاربردی است، زیرا بدون کاهش محسوس دقت، سرعت تحلیل را افزایش می‌دهد.

مزایای این شبیه سازی

• مدل‌سازی یک ریزشبکه واقعی با ساختاری ساده و قابل توسعه
• بررسی عملکرد همزمان شبکه برق، انرژی خورشیدی و باتری
• تحلیل مدیریت انرژی در یک دوره کامل 24 ساعته
• ارزیابی عملکرد کنترل‌کننده باتری در شرایط مختلف بار
• بررسی رفتار سیستم هنگام وقوع تغییرات ناگهانی بار
• استفاده از روش حل فازوری برای افزایش سرعت شبیه سازی
• امکان توسعه مدل برای مطالعات پیشرفته شبکه‌های هوشمند

جمع‌بندی

این شبیه سازی نمونه‌ای کاربردی از مدل‌سازی یک ریزشبکه کوچک در محیط Matlab و Simulink است که تعامل میان شبکه برق، سامانه خورشیدی، باتری ذخیره‌ساز و بارهای مصرفی را در یک بازه زمانی 24 ساعته نمایش می‌دهد. استفاده از کنترل‌کننده هوشمند باتری موجب می‌شود تعادل توان در بیشتر ساعات شبانه‌روز حفظ شده و وابستگی ریزشبکه به شبکه اصلی کاهش یابد. همچنین تحلیل رفتار سیستم در زمان تغییرات بار و بررسی عملکرد آن در شرایط مختلف تولید انرژی، این مدل را به یکی از مثال‌های مناسب برای آموزش مدیریت انرژی، سیستم‌های قدرت، ریزشبکه‌ها و منابع تولید پراکنده تبدیل کرده است. بهره‌گیری از حل‌گر فازوری نیز امکان انجام شبیه سازی‌های سریع و کارآمد را فراهم کرده و این مدل را برای مطالعات آموزشی، پژوهشی و طراحی سامانه‌های هوشمند مدیریت انرژی بسیار ارزشمند می‌سازد.
