“`htmپنل‌های خورشیدی یکی از مهم‌ترین اجزای سیستم‌های تولید انرژی تجدیدپذیر محسوب می‌شوند و عملکرد صحیح آن‌ها نقش مستقیمی در راندمان کل سامانه‌های فتوولتائیک دارد. برای طراحی، تحلیل و بهینه‌سازی این سامانه‌ها، لازم است ابتدا مدل دقیقی از رفتار الکتریکی پنل خورشیدی ایجاد شود. شبیه‌سازی اعتبارسنجی پارامترگذاری پنل خورشیدی با استفاده از اطلاعات موجود در دیتاشیت سازنده، یکی از رایج‌ترین روش‌ها برای اطمینان از صحت مدل ریاضی و عملکرد آن در محیط Matlab و Simulink است. در این شبیه‌سازی، داده‌های واقعی استخراج‌شده از دیتاشیت وارد مدل شده و سپس منحنی‌های مشخصه جریان-ولتاژ و توان-ولتاژ تولید می‌شوند تا رفتار مدل با مشخصات واقعی پنل مقایسه گردد.

اهمیت پارامترگذاری دقیق پنل خورشیدی

هر پنل خورشیدی دارای مشخصات الکتریکی منحصربه‌فردی است که توسط شرکت سازنده در قالب دیتاشیت ارائه می‌شود. این مشخصات شامل ولتاژ مدار باز، جریان اتصال کوتاه، نقطه بیشینه توان، ضریب دمایی، تعداد سلول‌ها و سایر پارامترهای عملکردی است. اگر این اطلاعات به‌درستی در مدل شبیه‌سازی وارد شوند، رفتار مدل در شرایط مختلف محیطی بسیار نزدیک به عملکرد واقعی پنل خواهد بود.

اعتبارسنجی پارامترها باعث می‌شود اطمینان حاصل گردد که مدل ایجادشده نه‌تنها در شرایط استاندارد آزمایشگاهی، بلکه در سطوح مختلف تابش خورشید و دمای سلول نیز عملکرد صحیحی دارد. این موضوع برای طراحی اینورتر، سیستم‌های MPPT، ذخیره‌سازهای انرژی و تحلیل بازده سیستم اهمیت بسیار زیادی دارد.

ساختار مدل شبیه‌سازی

در این شبیه‌سازی، مدل پنل خورشیدی بر اساس اطلاعات دیتاشیت تولیدکننده ساخته می‌شود. داده‌های اولیه وارد محیط Matlab شده و سپس برای ایجاد مدل در Simscape Electrical مورد استفاده قرار می‌گیرند. مدل به گونه‌ای طراحی شده است که بتواند رفتار واقعی پنل را در شرایط مختلف محیطی بازسازی کند.

ساختار مدل شامل زیرسیستم پنل خورشیدی است که در آن رشته‌هایی از سلول‌های خورشیدی به‌صورت سری و موازی به یکدیگر متصل شده‌اند. این آرایش مشابه ساختار واقعی بسیاری از پنل‌های تجاری است و امکان بررسی رفتار دقیق پنل را فراهم می‌کند.

مدل‌سازی زیرسیستم پنل خورشیدی

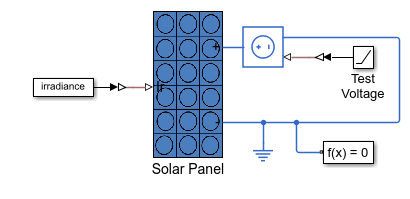

در این مدل، پنل خورشیدی شامل چندین رشته موازی از سلول‌های خورشیدی است که هر رشته از تعدادی سلول متصل به‌صورت سری تشکیل شده است. تمامی رشته‌ها توسط یک بلوک Solar Cell از کتابخانه Simscape Electrical مدل‌سازی می‌شوند.

تعداد رشته‌های موازی توسط متغیر Np_cell و تعداد سلول‌های سری در هر رشته توسط متغیر Ns_cell تعیین می‌شود. این دو پارامتر امکان شبیه‌سازی انواع مختلف پنل‌های خورشیدی را فراهم می‌کنند و انعطاف‌پذیری بالایی در طراحی مدل ایجاد می‌کنند.

بهینه‌سازی سرعت شبیه‌سازی

یکی از چالش‌های مهم در مدل‌سازی پنل‌های خورشیدی، افزایش تعداد المان‌های مدار در صورت مدل‌سازی مستقیم تمامی رشته‌های موازی است. افزایش تعداد بلوک‌ها باعث کاهش سرعت اجرای شبیه‌سازی و افزایش زمان محاسبات می‌شود.

برای جلوگیری از این مشکل، در این مدل از یک منبع جریان کنترل‌شده استفاده شده است. این منبع جریان مقدار جریان خروجی را متناسب با تعداد مسیرهای موازی افزایش می‌دهد و در نتیجه بدون نیاز به مدل‌سازی جداگانه تمامی رشته‌ها، رفتار واقعی پنل بازسازی می‌شود. این تکنیک علاوه بر کاهش زمان شبیه‌سازی، مصرف منابع پردازشی را نیز به میزان قابل توجهی کاهش می‌دهد.

فرضیات اصلی مدل

برای ساده‌سازی فرآیند مدل‌سازی، چند فرض اساسی در نظر گرفته شده است. نخست آنکه تمامی سلول‌های خورشیدی دارای مشخصات کاملاً یکسان هستند و هیچ‌گونه اختلافی از نظر کیفیت ساخت یا پارامترهای الکتریکی میان آن‌ها وجود ندارد.

فرض دوم این است که شدت تابش خورشید برای تمامی سلول‌ها یکسان است و هیچ سایه‌ای روی بخشی از پنل ایجاد نشده است. همچنین دمای تمامی سلول‌ها نیز برابر فرض شده و تغییرات دمای موضعی در نظر گرفته نمی‌شود. این فرضیات موجب ساده‌تر شدن مدل و کاهش پیچیدگی محاسبات می‌شوند.

تولید منحنی جریان-ولتاژ

یکی از خروجی‌های اصلی این شبیه‌سازی، منحنی جریان-ولتاژ یا I-V است. این منحنی نشان می‌دهد که با تغییر ولتاژ خروجی پنل، مقدار جریان چگونه تغییر می‌کند. منحنی I-V یکی از مهم‌ترین ابزارهای تحلیل عملکرد پنل خورشیدی است و اطلاعات ارزشمندی درباره جریان اتصال کوتاه، ولتاژ مدار باز و نقطه بیشینه توان ارائه می‌دهد.

مقایسه منحنی تولیدشده با منحنی موجود در دیتاشیت امکان بررسی صحت پارامترگذاری مدل را فراهم می‌کند. هرچه این دو منحنی تطابق بیشتری داشته باشند، مدل ایجادشده دقت بالاتری خواهد داشت.

تولید منحنی توان-ولتاژ

علاوه بر منحنی جریان-ولتاژ، منحنی توان-ولتاژ یا P-V نیز در این شبیه‌سازی تولید می‌شود. این منحنی نشان می‌دهد که توان خروجی پنل در ولتاژهای مختلف چگونه تغییر می‌کند و در چه نقطه‌ای بیشترین مقدار خود را به دست می‌آورد.

این منحنی اهمیت بسیار زیادی در طراحی اینورترها و الگوریتم‌های ردیابی نقطه بیشینه توان دارد، زیرا محل دقیق نقطه بیشینه توان را مشخص می‌کند. انتخاب صحیح این نقطه باعث افزایش راندمان سیستم و بهره‌برداری حداکثری از انرژی خورشیدی خواهد شد.

بررسی نتایج شبیه‌سازی

نتایج حاصل از شبیه‌سازی نشان می‌دهد که منحنی‌های جریان و توان در سطوح مختلف تابش و دمای سلول تغییرات قابل توجهی دارند. افزایش شدت تابش باعث افزایش جریان خروجی و در نتیجه افزایش توان تولیدی پنل می‌شود. در مقابل، افزایش دمای سلول موجب کاهش ولتاژ خروجی و افت توان تولیدی خواهد شد.

این رفتار کاملاً با اصول فیزیکی عملکرد سلول‌های خورشیدی مطابقت دارد و نشان‌دهنده صحت مدل ایجادشده است.

تحلیل نقاط بیشینه توان

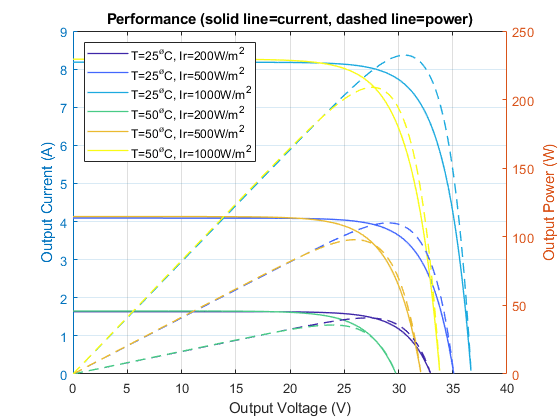

نتایج استخراج‌شده از شبیه‌سازی نشان می‌دهد که در شدت تابش 200 وات بر متر مربع و دمای 25 درجه سانتی‌گراد، بیشترین توان خروجی حدود 40.85 وات است. با افزایش شدت تابش به 500 وات بر متر مربع، توان خروجی به حدود 110 وات افزایش پیدا می‌کند و در تابش 1000 وات بر متر مربع به حدود 232 وات می‌رسد.

در صورتی که دمای سلول به 50 درجه سانتی‌گراد افزایش یابد، اگرچه جریان خروجی تقریباً ثابت باقی می‌ماند، اما ولتاژ کاهش یافته و در نتیجه توان خروجی نیز افت می‌کند. به عنوان نمونه، در شدت تابش 1000 وات بر متر مربع، توان خروجی از حدود 232 وات به حدود 209 وات کاهش پیدا می‌کند.

اعتبارسنجی مدل با استفاده از دیتاشیت

یکی از مهم‌ترین مراحل این شبیه‌سازی، مقایسه نتایج حاصل با اطلاعات موجود در دیتاشیت سازنده است. اگر منحنی‌های جریان-ولتاژ و توان-ولتاژ تولیدشده با منحنی‌های واقعی مطابقت مناسبی داشته باشند، می‌توان اطمینان داشت که پارامترهای واردشده به مدل صحیح هستند.

این فرآیند اعتبارسنجی پیش از استفاده از مدل در پروژه‌های بزرگ‌تر مانند طراحی نیروگاه‌های خورشیدی، سیستم‌های ذخیره انرژی یا اینورترهای متصل به شبکه اهمیت بسیار زیادی دارد.

کاربردهای شبیه‌سازی

این شبیه‌سازی در حوزه‌های مختلف مهندسی برق و انرژی‌های تجدیدپذیر کاربرد گسترده‌ای دارد. از جمله مهم‌ترین کاربردهای آن می‌توان به طراحی سیستم‌های فتوولتائیک، توسعه الگوریتم‌های MPPT، طراحی اینورترهای خورشیدی، تحلیل عملکرد پنل در شرایط محیطی مختلف، بررسی اثر تغییرات دما و تابش، آموزش دانشگاهی و انجام پروژه‌های تحقیقاتی اشاره کرد.

جمع‌بندی

شبیه‌سازی اعتبارسنجی پارامترگذاری پنل خورشیدی یکی از مراحل اساسی در توسعه مدل‌های دقیق فتوولتائیک محسوب می‌شود. استفاده از اطلاعات واقعی دیتاشیت، مدل را به رفتار واقعی پنل نزدیک کرده و امکان تحلیل دقیق عملکرد آن را فراهم می‌کند. تولید منحنی‌های جریان-ولتاژ و توان-ولتاژ، استخراج نقاط بیشینه توان و بررسی اثر تغییرات دما و تابش، ابزارهای بسیار ارزشمندی برای طراحی و بهینه‌سازی سیستم‌های خورشیدی در محیط Matlab و Simulink محسوب می‌شوند. این شبیه‌سازی علاوه بر افزایش دقت طراحی، موجب کاهش هزینه‌های آزمایشگاهی، تسریع فرآیند توسعه و افزایش قابلیت اطمینان سامانه‌های انرژی خورشیدی خواهد شد.

“`
