اعتبارسنجی پارامترهای پنل خورشیدی یکی از مهم‌ترین مراحل در طراحی و تحلیل سامانه‌های فتوولتائیک به شمار می‌رود. دقت در تعیین پارامترهای الکتریکی پنل، نقش مستقیمی در صحت نتایج شبیه‌سازی، طراحی مبدل‌های توان، ارزیابی عملکرد نیروگاه‌های خورشیدی و توسعه سامانه‌های کنترل دارد. در این شبیه‌سازی، نحوه مدل‌سازی یک پنل خورشیدی با استفاده از اطلاعات ارائه‌شده در دیتاشیت سازنده بررسی می‌شود. اطلاعات موجود در دیتاشیت وارد محیط Matlab و Simulink شده و سپس برای تولید منحنی‌های جریان-ولتاژ (I-V) و توان-ولتاژ (P-V) مورد استفاده قرار می‌گیرند. این منحنی‌ها امکان تحلیل دقیق رفتار پنل خورشیدی را در شرایط مختلف تابش و دمای سلول فراهم می‌کنند.

اهمیت پارامتردهی صحیح پنل خورشیدی

پنل‌های خورشیدی از تعداد زیادی سلول فتوولتائیک تشکیل شده‌اند که مشخصات الکتریکی آن‌ها وابستگی شدیدی به شدت تابش خورشید و دمای محیط دارند. هرگونه خطا در تعیین پارامترهای مدل می‌تواند باعث اختلاف قابل توجه بین رفتار واقعی و رفتار شبیه‌سازی‌شده شود. به همین دلیل، استفاده از اطلاعات دقیق موجود در دیتاشیت تولیدکننده به عنوان مبنای پارامتردهی مدل، یکی از روش‌های استاندارد در طراحی سامانه‌های فتوولتائیک محسوب می‌شود.

در این شبیه‌سازی، پارامترهای اصلی پنل خورشیدی از دیتاشیت استخراج شده و در مدل وارد می‌شوند تا رفتار الکتریکی پنل در شرایط مختلف محیطی با دقت بالایی بازسازی شود. این فرآیند باعث می‌شود نتایج شبیه‌سازی تطابق مناسبی با عملکرد واقعی پنل داشته باشند.

مدل‌سازی پنل خورشیدی

در این مدل، پنل خورشیدی به صورت مجموعه‌ای از رشته‌های موازی شامل سلول‌های سری مدل‌سازی می‌شود. هر رشته از چندین سلول خورشیدی تشکیل شده که به صورت سری به یکدیگر متصل هستند و چندین رشته نیز به صورت موازی با هم قرار می‌گیرند تا جریان خروجی مورد نیاز تأمین شود.

مدل اصلی سلول خورشیدی توسط بلوک Solar Cell موجود در کتابخانه Simscape Electrical پیاده‌سازی می‌شود. این بلوک رفتار الکتریکی یک سلول فتوولتائیک را بر اساس مدل‌های فیزیکی شبیه‌سازی کرده و قابلیت اعمال تغییرات ناشی از دما و شدت تابش را نیز فراهم می‌کند.

در این ساختار، تعداد سلول‌های متصل به صورت سری توسط متغیر Ns_cell تعیین می‌شود، در حالی که تعداد رشته‌های موازی توسط متغیر Np_cell مشخص می‌شود. این دو پارامتر نقش بسیار مهمی در تعیین ولتاژ و جریان خروجی پنل دارند.

ساختار زیرسیستم پنل خورشیدی

زیرسیستم پنل خورشیدی به گونه‌ای طراحی شده است که بتواند رفتار واقعی یک پنل تجاری را با کمترین پیچیدگی محاسباتی بازسازی کند. در مدل‌های معمول، اگر تمامی رشته‌های موازی به صورت جداگانه مدل شوند، تعداد عناصر شبکه الکتریکی افزایش یافته و زمان شبیه‌سازی به شدت بیشتر خواهد شد.

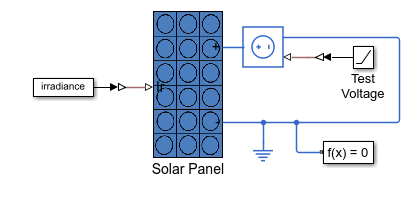

برای جلوگیری از این مشکل، تنها یک رشته از سلول‌های خورشیدی مدل شده و سپس جریان خروجی آن با استفاده از یک منبع جریان کنترل‌شده متناسب با تعداد رشته‌های موازی افزایش داده می‌شود. این منبع جریان توسط بلوک Current-Controlled Current Source از کتابخانه Simscape Foundation پیاده‌سازی شده است.

به کمک این روش، بدون افزایش تعداد اجزای مدار، رفتار یک پنل شامل چندین رشته موازی با دقت بسیار مناسب بازسازی می‌شود و در عین حال سرعت اجرای شبیه‌سازی نیز حفظ خواهد شد.

فرضیات مدل

برای ساده‌سازی مدل و کاهش پیچیدگی محاسبات، چند فرض اساسی در نظر گرفته شده است. نخست اینکه تمامی سلول‌های خورشیدی کاملاً مشابه بوده و دارای مشخصات الکتریکی یکسان هستند. فرض دوم آن است که تمامی سلول‌ها تحت شرایط محیطی یکسان قرار دارند؛ به عبارت دیگر شدت تابش و دمای سلول‌ها در سراسر پنل ثابت فرض می‌شود.

اگرچه در شرایط واقعی ممکن است به دلیل سایه‌اندازی، آلودگی سطح پنل یا اختلاف دمای موضعی این فرضیات کاملاً برقرار نباشند، اما برای اغلب مطالعات طراحی و تحلیل عملکرد پنل، این تقریب از دقت مناسبی برخوردار است.

ورود اطلاعات دیتاشیت به مدل

یکی از مهم‌ترین مراحل این شبیه‌سازی، استخراج اطلاعات از دیتاشیت پنل خورشیدی است. این اطلاعات معمولاً شامل ولتاژ مدار باز، جریان اتصال کوتاه، ولتاژ و جریان نقطه بیشینه توان، ضرایب دمایی و مشخصات نامی پنل هستند.

پس از وارد کردن این داده‌ها، مدل پارامترهای داخلی سلول خورشیدی را تنظیم کرده و رفتار پنل را مطابق مشخصات واقعی بازسازی می‌کند. این فرآیند باعث می‌شود خروجی مدل با مشخصات اعلام‌شده توسط سازنده تطابق مناسبی داشته باشد.

تحلیل منحنی جریان-ولتاژ

یکی از مهم‌ترین خروجی‌های این شبیه‌سازی، منحنی جریان-ولتاژ یا I-V است. این منحنی رفتار پنل خورشیدی را در محدوده کامل ولتاژ خروجی نمایش می‌دهد. در ابتدای منحنی، جریان تقریباً ثابت باقی می‌ماند و با افزایش ولتاژ، در نزدیکی ولتاژ مدار باز به سرعت کاهش پیدا می‌کند.

تغییر شدت تابش موجب افزایش یا کاهش جریان خروجی پنل می‌شود، در حالی که تغییر دمای سلول بیشتر بر مقدار ولتاژ خروجی تأثیر می‌گذارد. این رفتار کاملاً مطابق اصول عملکرد سلول‌های فتوولتائیک است.

تحلیل منحنی توان-ولتاژ

منحنی توان-ولتاژ یا P-V یکی از مهم‌ترین ابزارهای تحلیل عملکرد پنل خورشیدی محسوب می‌شود. این منحنی نشان می‌دهد که در هر مقدار ولتاژ، چه میزان توان توسط پنل تولید می‌شود. نقطه‌ای که بیشترین مقدار توان در آن تولید می‌شود، نقطه بیشینه توان یا Maximum Power Point نام دارد.

طراحی سیستم‌های ردیابی نقطه بیشینه توان (MPPT) بر اساس همین منحنی انجام می‌شود. بنابراین تولید دقیق منحنی P-V یکی از اهداف اصلی این شبیه‌سازی محسوب می‌شود.

نتایج شبیه‌سازی

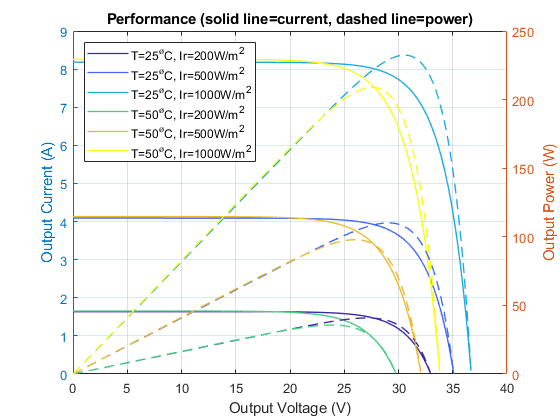

نتایج حاصل از شبیه‌سازی نشان می‌دهد که رفتار پنل در شدت‌های مختلف تابش و دماهای متفاوت تغییر می‌کند. با افزایش شدت تابش از ۲۰۰ وات بر متر مربع به ۱۰۰۰ وات بر متر مربع، جریان خروجی و توان تولیدی افزایش قابل توجهی پیدا می‌کنند. در مقابل، افزایش دمای سلول باعث کاهش ولتاژ خروجی و در نتیجه کاهش توان قابل تولید می‌شود.

مطابق نتایج استخراج‌شده، در دمای ۲۵ درجه سانتی‌گراد و شدت تابش ۲۰۰ وات بر متر مربع، بیشینه توان برابر با حدود ۴۰٫۸ وات است. این مقدار در شدت تابش ۵۰۰ وات بر متر مربع به حدود ۱۱۰ وات افزایش یافته و در شدت تابش ۱۰۰۰ وات بر متر مربع به حدود ۲۳۲ وات می‌رسد.

در شرایطی که دمای سلول به ۵۰ درجه سانتی‌گراد افزایش پیدا می‌کند، بیشینه توان کاهش می‌یابد. برای نمونه، در شدت تابش ۱۰۰۰ وات بر متر مربع، مقدار توان بیشینه از حدود ۲۳۲ وات به حدود ۲۰۹ وات کاهش پیدا می‌کند. این کاهش توان، ناشی از افت ولتاژ سلول‌ها در اثر افزایش دما است.

اعتبارسنجی مدل

یکی از اهداف اصلی این شبیه‌سازی، بررسی صحت پارامترهای وارد شده به مدل است. اگر دیتاشیت سازنده شامل منحنی‌های جریان-ولتاژ و توان-ولتاژ باشد، می‌توان منحنی‌های تولید شده توسط مدل را با منحنی‌های ارائه‌شده در دیتاشیت مقایسه کرد.

هرچه تطابق این منحنی‌ها بیشتر باشد، نشان‌دهنده صحت پارامتردهی مدل خواهد بود. در نتیجه می‌توان از این مدل برای مطالعات پیشرفته‌تر مانند طراحی مبدل‌های DC-DC، اینورترهای متصل به شبکه، سیستم‌های MPPT و تحلیل عملکرد نیروگاه‌های خورشیدی استفاده کرد.

کاربردهای این شبیه‌سازی

• اعتبارسنجی پارامترهای پنل خورشیدی بر اساس دیتاشیت سازنده
• تولید منحنی‌های جریان-ولتاژ و توان-ولتاژ
• بررسی تأثیر شدت تابش بر عملکرد پنل
• تحلیل اثر دمای سلول بر توان خروجی
• تعیین نقطه بیشینه توان در شرایط مختلف کاری
• طراحی و ارزیابی الگوریتم‌های MPPT
• طراحی اینورترها و مبدل‌های الکترونیک قدرت
• مطالعه عملکرد سامانه‌های فتوولتائیک در شرایط محیطی مختلف
• آموزش مدل‌سازی پنل‌های خورشیدی در محیط Simscape Electrical

جمع‌بندی

این شبیه‌سازی فرآیند کامل پارامتردهی و اعتبارسنجی یک پنل خورشیدی را با استفاده از اطلاعات دیتاشیت سازنده در محیط Matlab و Simulink ارائه می‌کند. مدل ارائه‌شده با بهره‌گیری از بلوک Solar Cell و تکنیک مقیاس‌دهی جریان، امکان شبیه‌سازی دقیق رفتار پنل را با هزینه محاسباتی پایین فراهم می‌سازد. همچنین تولید منحنی‌های جریان-ولتاژ و توان-ولتاژ، امکان ارزیابی عملکرد پنل در شرایط مختلف تابش و دما را فراهم کرده و زمینه مناسبی برای طراحی سیستم‌های کنترل، مبدل‌های توان و الگوریتم‌های ردیابی نقطه بیشینه توان ایجاد می‌کند. این شبیه‌سازی می‌تواند به عنوان یک مرجع کاربردی برای پژوهشگران، دانشجویان و مهندسان فعال در حوزه انرژی‌های تجدیدپذیر و سامانه‌های فتوولتائیک مورد استفاده قرار گیرد.
