در سیستم‌های قدرت سه‌فاز، نحوه اتصال نقطه نول به زمین یکی از مهم‌ترین عوامل تأثیرگذار بر رفتار ولتاژها، جریان‌ها و عملکرد کلی شبکه در شرایط عادی و همچنین هنگام بروز عدم تعادل بار است. در بسیاری از کاربردهای صنعتی، شبکه‌های توزیع و سیستم‌های انتقال انرژی، بارهای سه‌فاز همواره کاملاً متعادل نیستند و به دلایل مختلفی مانند تغییرات بار، خرابی تجهیزات یا اتصال مصرف‌کننده‌های تک‌فاز، شرایط نامتعادل در شبکه ایجاد می‌شود. در چنین شرایطی، نوع اتصال زمین نقش تعیین‌کننده‌ای در حفظ پایداری ولتاژها، کاهش تنش الکتریکی تجهیزات و افزایش قابلیت اطمینان سیستم ایفا می‌کند.

در این شبیه‌سازی، اثر سه روش مختلف اتصال زمین بر روی ولتاژها و جریان‌های یک شبکه سه‌فاز مقاومتی مورد بررسی قرار می‌گیرد. هدف از این شبیه‌سازی، مقایسه رفتار شبکه در شرایط تعادل و عدم تعادل بار و تحلیل مزایا و محدودیت‌های هر روش اتصال زمین است. محیط Matlab و Simscape Electrical امکان مدل‌سازی دقیق این شرایط را فراهم کرده و نتایج حاصل، درک مناسبی از عملکرد شبکه در سناریوهای مختلف ارائه می‌دهد.

معرفی ساختار شبیه‌سازی

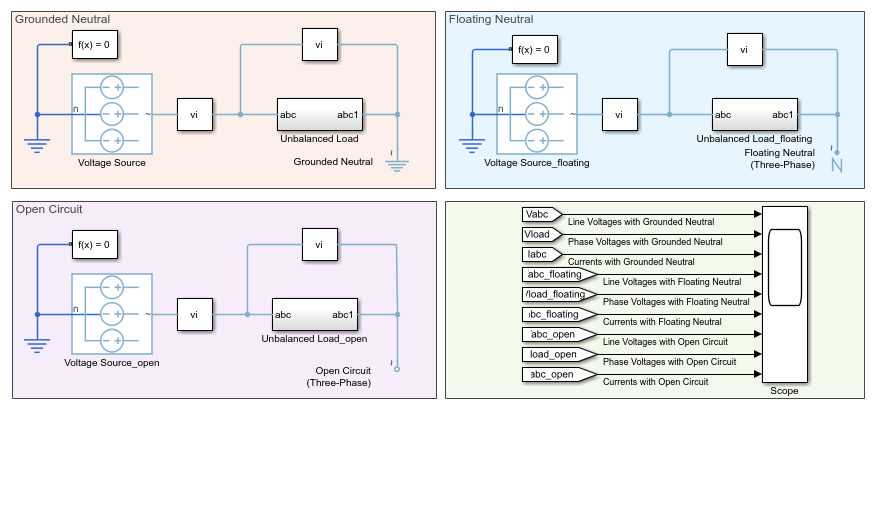

در این شبیه‌سازی، یک منبع ولتاژ متناوب سه‌فاز وظیفه تغذیه یک بار مقاومتی را بر عهده دارد. بار مصرفی به صورت یک زیرسیستم طراحی شده است که در آن از بلوک‌های مقاومت متغیر موجود در کتابخانه Simscape Electrical Passive استفاده شده است. استفاده از مقاومت‌های متغیر این امکان را فراهم می‌کند که در طول زمان مقدار مقاومت هر فاز تغییر کرده و شرایط نامتعادل در شبکه ایجاد شود.

برای بررسی تأثیر نحوه اتصال زمین، سه مدل مستقل از شبکه ایجاد شده است که تنها تفاوت آن‌ها در نوع اتصال نول به زمین است. این اتصالات با استفاده از بلوک‌های موجود در کتابخانه Simscape Electrical Connections پیاده‌سازی شده‌اند و شامل سه حالت زیر هستند:

• اتصال نول زمین‌شده (Grounded Neutral)
• اتصال نول شناور (Floating Neutral)
• مدار باز (Open Circuit)

به دلیل یکسان بودن سایر پارامترهای شبکه، هرگونه اختلاف مشاهده‌شده در نتایج مستقیماً ناشی از نوع اتصال زمین خواهد بود و این موضوع امکان تحلیل دقیق رفتار هر ساختار را فراهم می‌کند.

شرایط اولیه شبکه

در ابتدای شبیه‌سازی، بار سه‌فاز کاملاً متعادل است. مقاومت هر سه فاز برابر با یک اهم در نظر گرفته شده است؛ بنابراین جریان هر فاز مقدار یکسانی داشته و ولتاژهای فازی نیز کاملاً متقارن هستند. در این شرایط انتظار می‌رود تمامی روش‌های اتصال زمین عملکرد تقریباً مشابهی داشته باشند زیرا هیچ عدم تعادلی در شبکه وجود ندارد.

در این وضعیت، ولتاژهای خط، ولتاژهای فاز و جریان‌های عبوری از هر سه فاز دارای دامنه مشابه بوده و اختلاف قابل توجهی میان روش‌های مختلف اتصال زمین مشاهده نمی‌شود.

ایجاد عدم تعادل در بار

برای بررسی عملکرد شبکه در شرایط واقعی، در طول شبیه‌سازی دو تغییر در مقادیر مقاومت بار اعمال می‌شود. نخست، در زمان 0.05 ثانیه مقدار مقاومت فاز A از 1 اهم به 3 اهم افزایش می‌یابد. این تغییر باعث کاهش جریان عبوری از این فاز شده و تعادل شبکه را بر هم می‌زند.

در ادامه و در زمان 0.07 ثانیه، مقاومت فاز C نیز از مقدار 1 اهم به 1.5 اهم افزایش پیدا می‌کند. در مقابل، مقاومت فاز B در کل مدت شبیه‌سازی بدون تغییر باقی می‌ماند. بدین ترتیب هر سه فاز دارای مقاومت‌های متفاوتی خواهند بود و شرایط یک بار کاملاً نامتعادل ایجاد می‌شود.

این سناریو نمونه‌ای از شرایط واقعی شبکه‌های قدرت است؛ زیرا در بسیاری از کاربردهای صنعتی و شبکه‌های توزیع، بارهای متصل به هر فاز یکسان نبوده و تغییرات مصرف باعث ایجاد عدم تعادل می‌شود.

بررسی نتایج شبیه‌سازی

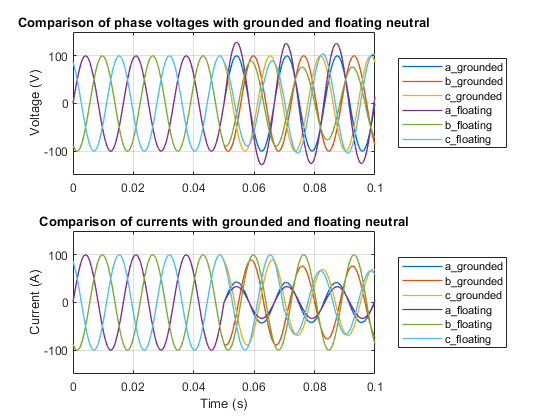

نتایج ثبت‌شده توسط Simscape Logging شامل ولتاژهای خط، ولتاژهای فازی و جریان هر فاز است. این داده‌ها امکان مقایسه مستقیم رفتار سه نوع اتصال زمین را فراهم می‌کنند.

تا پیش از زمان 0.05 ثانیه که بار متعادل است، اختلاف محسوسی میان حالت نول زمین‌شده و نول شناور مشاهده نمی‌شود. ولتاژها و جریان‌ها در هر دو حالت تقریباً یکسان بوده و شبکه عملکرد پایداری دارد.

اما پس از ایجاد عدم تعادل، رفتار دو ساختار کاملاً متفاوت می‌شود. جریان هر فاز متناسب با مقدار مقاومت جدید تغییر می‌کند و این تغییرات باعث ایجاد جابه‌جایی در نقطه نول و تغییر ولتاژهای فازی می‌شود. شدت این تغییرات به نوع اتصال زمین بستگی دارد.

عملکرد اتصال نول زمین‌شده

در حالت اتصال نول زمین‌شده، نقطه نول همواره در یک پتانسیل ثابت نسبت به زمین قرار دارد. به همین دلیل، حتی پس از ایجاد عدم تعادل در بار، ولتاژهای فازی تقریباً ثابت باقی می‌مانند و تغییر محسوسی در مقدار آن‌ها مشاهده نمی‌شود.

در این ساختار، تنها جریان هر فاز متناسب با تغییر مقاومت تغییر می‌کند، اما ولتاژهای فاز دچار نوسانات شدید نمی‌شوند. این ویژگی یکی از مهم‌ترین مزایای اتصال زمین مستقیم محسوب می‌شود زیرا تجهیزات متصل به هر فاز در معرض اضافه‌ولتاژهای ناخواسته قرار نمی‌گیرند.

پایداری ولتاژ موجب افزایش عمر تجهیزات الکتریکی، کاهش تنش عایقی و بهبود قابلیت اطمینان شبکه خواهد شد.

عملکرد اتصال نول شناور

در حالت نول شناور، شرایط کاملاً متفاوت است. از آنجا که نقطه نول به زمین متصل نیست، با ایجاد عدم تعادل، پتانسیل نقطه نول جابه‌جا می‌شود. این جابه‌جایی باعث تغییر محسوس ولتاژ هر فاز نسبت به زمین خواهد شد.

در نتیجه، اگرچه ولتاژهای خط ممکن است تقریباً بدون تغییر باقی بمانند، اما ولتاژهای فازی می‌توانند افزایش یا کاهش قابل توجهی پیدا کنند. مقدار این تغییرات به نسبت مقاومت هر فاز بستگی دارد و هرچه اختلاف مقاومت‌ها بیشتر باشد، میزان جابه‌جایی ولتاژ نیز افزایش خواهد یافت.

این ویژگی یکی از مهم‌ترین چالش‌های شبکه‌های دارای نول شناور است، زیرا تجهیزات متصل به یک فاز ممکن است در معرض ولتاژهایی قرار گیرند که از محدوده طراحی آن‌ها بیشتر است.

خطرات ناشی از اضافه‌ولتاژ

یکی از نتایج مهم این شبیه‌سازی آن است که در شبکه دارای نول شناور، اپراتور ممکن است تنها ولتاژهای خط را اندازه‌گیری کند. از آنجا که ولتاژ خط در بسیاری از مواقع تغییر محسوسی ندارد، احتمال دارد افزایش شدید ولتاژ فازها تشخیص داده نشود.

چنین شرایطی می‌تواند پیامدهای نامطلوبی به همراه داشته باشد. افزایش ولتاژ فازی موجب افزایش تنش الکتریکی روی تجهیزات، گرم شدن بیش از حد تجهیزات، کاهش عمر عایق‌ها، تخریب تدریجی تجهیزات و حتی وقوع خرابی‌های جدی در شبکه خواهد شد.

بنابراین پایش صرف ولتاژهای خط برای ارزیابی وضعیت شبکه کافی نیست و اندازه‌گیری ولتاژهای فازی نیز اهمیت بسیار زیادی دارد.

اهمیت استفاده از Simscape Electrical

محیط Simscape Electrical ابزار مناسبی برای تحلیل رفتار سیستم‌های قدرت در شرایط مختلف بهره‌برداری محسوب می‌شود. وجود مدل‌های آماده برای منابع ولتاژ، خطوط انتقال، بارهای الکتریکی و انواع اتصالات زمین، امکان طراحی سریع و دقیق شبکه را فراهم می‌کند.

علاوه بر این، قابلیت Simscape Logging امکان ثبت تمامی متغیرهای الکتریکی را در طول زمان فراهم کرده و تحلیل دقیق تغییرات ولتاژ و جریان را بسیار ساده می‌کند. به کمک این امکانات می‌توان رفتار سیستم را قبل از پیاده‌سازی واقعی مورد بررسی قرار داد و نقاط ضعف احتمالی را شناسایی کرد.

کاربردهای این شبیه‌سازی

این شبیه‌سازی در آموزش سیستم‌های قدرت، تحلیل شبکه‌های توزیع، طراحی سیستم‌های حفاظت، بررسی عملکرد اتصال زمین و همچنین ارزیابی رفتار بارهای نامتعادل کاربرد گسترده‌ای دارد. دانشجویان، پژوهشگران و مهندسان برق می‌توانند با استفاده از این مدل، تأثیر روش‌های مختلف اتصال زمین را به صورت عملی مشاهده کرده و تفاوت میان ولتاژهای خط و ولتاژهای فازی را بهتر درک کنند.

همچنین این مدل پایه مناسبی برای توسعه مطالعات پیشرفته‌تر مانند بررسی اتصال کوتاه، تحلیل خطاهای زمین، طراحی سیستم‌های حفاظتی و ارزیابی کیفیت توان محسوب می‌شود.

جمع‌بندی

این شبیه‌سازی نشان می‌دهد که در شرایط متعادل، تفاوت قابل توجهی میان اتصال نول زمین‌شده و نول شناور وجود ندارد، اما با ایجاد عدم تعادل در بار، رفتار این دو ساختار کاملاً متفاوت می‌شود. در اتصال نول زمین‌شده، ولتاژهای فازی تقریباً ثابت باقی مانده و شبکه از پایداری بیشتری برخوردار است، در حالی که در اتصال نول شناور جابه‌جایی نقطه نول موجب تغییر قابل توجه ولتاژهای فازی و ایجاد احتمال اضافه‌ولتاژ می‌شود.

نتایج حاصل اهمیت انتخاب صحیح روش اتصال زمین را در طراحی شبکه‌های قدرت به خوبی نشان می‌دهد. استفاده از Matlab و Simscape Electrical امکان تحلیل دقیق این پدیده‌ها را فراهم کرده و به مهندسان کمک می‌کند تا پیش از اجرای عملی، عملکرد سیستم را در شرایط مختلف بررسی کرده و مناسب‌ترین ساختار اتصال زمین را انتخاب کنند.
