مبدل‌های DC/DC رزونانسی یکی از فناوری‌های مهم در طراحی منابع تغذیه مدرن هستند که با هدف افزایش راندمان، کاهش تلفات کلیدزنی و بهبود عملکرد سیستم‌های تبدیل انرژی توسعه یافته‌اند. در میان ساختارهای مختلف مبدل‌های رزونانسی، مبدل LLC به دلیل قابلیت عملکرد در شرایط مختلف بار، امکان دستیابی به کلیدزنی نرم و کاهش چشمگیر تلفات توان، کاربرد گسترده‌ای در منابع تغذیه صنعتی، شارژرهای باتری، سیستم‌های انرژی تجدیدپذیر و تجهیزات الکترونیکی پرقدرت پیدا کرده است. در این شبیه سازی، عملکرد یک مبدل رزونانسی LLC با استفاده از محیط Matlab بررسی شده و رفتار الکتریکی بخش‌های مختلف آن تحلیل می‌شود.

مبدل LLC یک مبدل DC/DC مبتنی بر مدار رزونانسی است که با استفاده از ویژگی‌های مدار تشدید، امکان عملکرد کلیدزنی نرم را برای نیمه‌هادی‌های قدرت فراهم می‌کند. مهم‌ترین ویژگی این ساختار، دستیابی به کلیدزنی ولتاژ صفر یا Zero Voltage Switching (ZVS) است. در روش ZVS، کلیدهای قدرت مانند MOSFETها در زمانی روشن می‌شوند که ولتاژ دو سر آن‌ها تقریباً صفر است. این موضوع باعث کاهش انرژی تلف شده هنگام روشن شدن کلید و افزایش راندمان کلی مبدل می‌شود.

در مبدل‌های سنتی PWM، افزایش فرکانس کلیدزنی معمولاً باعث افزایش تلفات سوئیچینگ می‌شود؛ زیرا در لحظه روشن و خاموش شدن کلید، هم‌زمانی جریان و ولتاژ باعث ایجاد توان تلفاتی قابل توجهی می‌شود. اما در مبدل‌های رزونانسی مانند LLC، با استفاده از عناصر ذخیره‌کننده انرژی مانند سلف و خازن، شرایطی ایجاد می‌شود که کلیدها در نقاط مناسب از شکل موج روشن یا خاموش شوند. این ویژگی امکان استفاده از فرکانس‌های بالاتر را بدون افزایش شدید تلفات فراهم می‌کند و در نتیجه باعث کاهش حجم ترانسفورماتور و اجزای فیلتر می‌شود.

ساختار کلی مبدل رزونانسی LLC

ساختار اصلی این مبدل شامل چهار بخش مهم است: پل کلیدزنی، مدار رزونانسی LLC، یکسوساز تمام پل و فیلتر خروجی. در بخش ورودی، یک پل نیمه‌هادی Half-Bridge متشکل از MOSFETها ولتاژ DC ورودی را به یک سیگنال متناوب با فرکانس بالا تبدیل می‌کند. این سیگنال سپس به مدار رزونانسی اعمال شده و انرژی از طریق ترانسفورماتور به سمت خروجی منتقل می‌شود.

مدار رزونانسی LLC از سه عنصر اصلی تشکیل شده است: اندوکتانس نشتی اولیه ترانسفورماتور، اندوکتانس نشتی ثانویه و اندوکتانس مغناطیس‌کنندگی ترانسفورماتور به همراه خازن رزونانسی. این ترکیب باعث ایجاد دو مسیر ذخیره و انتقال انرژی می‌شود که رفتار فرکانسی خاصی را در مبدل ایجاد می‌کند.

در این ساختار، اندوکتانس رزونانسی معادل به صورت زیر تعریف می‌شود:

Lr = Llkp + Lm / (N² × Llks)

که در آن Llkp اندوکتانس نشتی سیم‌پیچ اولیه، Llks اندوکتانس نشتی سیم‌پیچ ثانویه، Lm اندوکتانس مغناطیس‌کنندگی و N نسبت دورهای ترانسفورماتور است. فرکانس رزونانس مدار نیز از رابطه زیر به دست می‌آید:

ω0 = 1 / √(Lr × Cr) = 2πf0

در این رابطه، Cr خازن رزونانسی و f0 فرکانس طبیعی مدار رزونانسی است. انتخاب صحیح این پارامترها نقش بسیار مهمی در عملکرد مبدل دارد، زیرا نقطه کاری مبدل، محدوده کلیدزنی نرم و میزان بهره ولتاژ به مشخصات مدار رزونانسی وابسته است.

عملکرد کلیدزنی نرم در مبدل LLC

یکی از مهم‌ترین اهداف طراحی مبدل LLC، ایجاد شرایط مناسب برای روشن شدن MOSFETها در حالت ZVS است. در این حالت، جریان مدار رزونانسی نسبت به ولتاژ اعمال شده دارای اختلاف فاز است. به عبارت دیگر، جریان نسبت به ولتاژ ورودی مدار رزونانسی تأخیر زمانی دارد. این اختلاف فاز باعث می‌شود که قبل از روشن شدن MOSFET، شارژ ذخیره شده در خازن خروجی داخلی کلید تخلیه شده و ولتاژ دو سر کلید به مقدار نزدیک صفر برسد.

در این شبیه سازی، با مشاهده شکل موج‌های جریان و ولتاژ مدار رزونانسی می‌توان این رفتار را بررسی کرد. زمانی که جریان نسبت به ولتاژ تأخیر دارد، شرایط لازم برای روشن شدن بدون تلفات MOSFETها ایجاد می‌شود. این ویژگی باعث کاهش دمای کاری قطعات، افزایش طول عمر تجهیزات و بهبود راندمان سیستم می‌شود.

مدل سازی مبدل LLC در Matlab

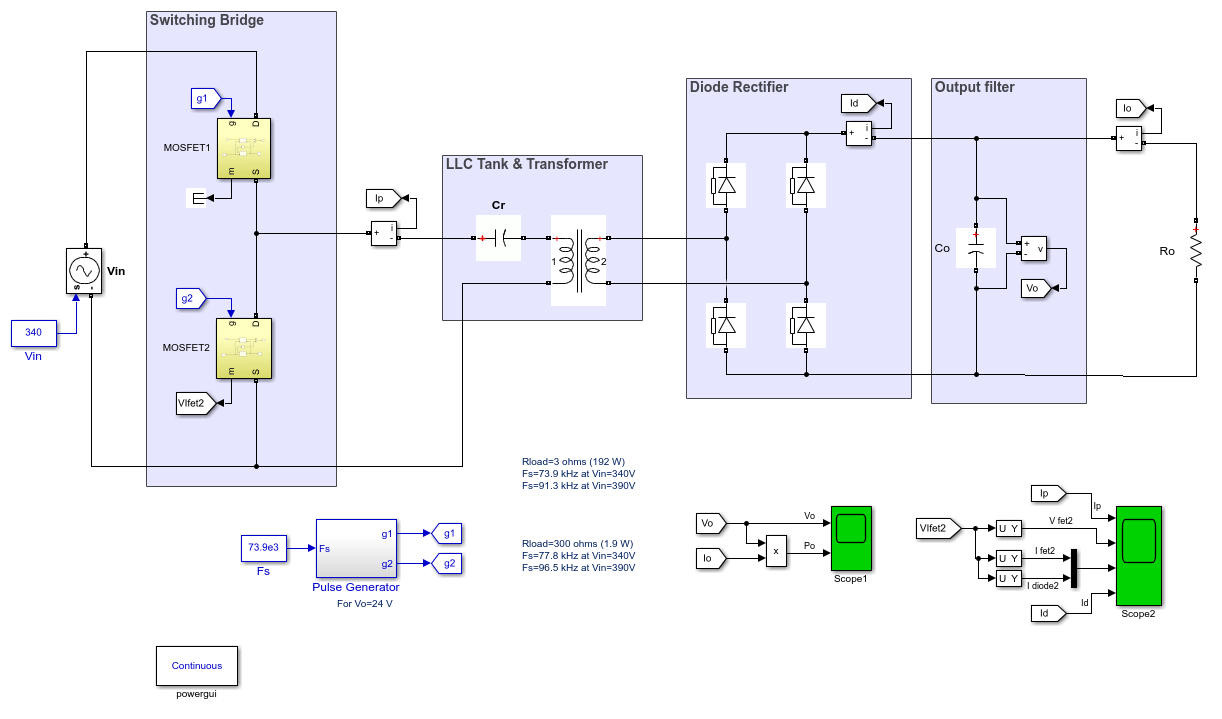

در محیط Matlab و Simulink، مبدل LLC با استفاده از مدل‌های قدرت الکترونیک شبیه سازی می‌شود. در این مدل، یک منبع DC ورودی، پل نیمه‌هادی MOSFET، ترانسفورماتور، مدار رزونانسی LLC، یکسوساز تمام موج و خازن خروجی قرار گرفته‌اند. کنترل اصلی مبدل از طریق تغییر فرکانس کلیدزنی انجام می‌شود.

برخلاف بسیاری از مبدل‌های PWM که کنترل خروجی معمولاً با تغییر Duty Cycle انجام می‌شود، در مبدل LLC مقدار ولتاژ خروجی با تغییر فرکانس تحریک مدار رزونانسی تنظیم می‌شود. با افزایش یا کاهش فرکانس کلیدزنی نسبت به فرکانس رزونانس، مقدار انرژی منتقل شده به خروجی تغییر کرده و ولتاژ خروجی قابل کنترل خواهد بود.

در این شبیه سازی، برای شرایط مختلف بار و ولتاژ ورودی، چندین حالت کاری بررسی می‌شود. مقدار بار می‌تواند برابر 3 اهم یا 30 اهم در نظر گرفته شود و ولتاژ ورودی نیز در دو مقدار 340 ولت و 390 ولت تغییر داده شود. برای هر شرایط کاری، فرکانس کلیدزنی مناسب انتخاب می‌شود تا ولتاژ خروجی در مقدار 24 ولت ثابت باقی بماند.

بررسی نتایج شبیه سازی

یکی از اهداف اصلی شبیه سازی، بررسی توانایی مبدل LLC در حفظ ولتاژ خروجی تحت شرایط مختلف کاری است. با تغییر بار خروجی یا تغییر ولتاژ ورودی، کنترل‌کننده فرکانس کلیدزنی مقدار مناسب را انتخاب می‌کند تا ولتاژ خروجی در محدوده تنظیم‌شده باقی بماند.

نتایج حاصل از Scopeهای موجود در مدل، اطلاعات مهمی درباره عملکرد مدار ارائه می‌کنند. در Scope مربوط به خروجی، مقدار ولتاژ 24 ولت قابل مشاهده است. همچنین در Scope مربوط به مدار رزونانسی، رابطه بین جریان و ولتاژ بررسی می‌شود. مشاهده می‌شود که جریان مدار نسبت به ولتاژ اعمال شده دارای تأخیر است که نشان‌دهنده فراهم شدن شرایط کلیدزنی ولتاژ صفر برای MOSFETها است.

توانایی عملکرد مناسب در بارهای سبک یکی دیگر از مزایای مهم مبدل LLC است. برخلاف برخی مبدل‌های رزونانسی دیگر مانند SLR، مبدل LLC می‌تواند حتی در شرایط بار کم نیز ولتاژ خروجی را تنظیم کند. این ویژگی باعث شده است که این ساختار در منابع تغذیه‌ای که دارای محدوده گسترده تغییر بار هستند، بسیار مورد توجه قرار گیرد.

کاربردهای مبدل رزونانسی LLC

مبدل‌های LLC در بسیاری از سیستم‌های تبدیل انرژی مورد استفاده قرار می‌گیرند. منابع تغذیه سرورها، شارژرهای خودروهای الکتریکی، تجهیزات مخابراتی، سیستم‌های انرژی خورشیدی و منابع تغذیه صنعتی از جمله کاربردهای مهم این فناوری هستند. راندمان بالا، ابعاد کوچک و عملکرد کم‌نویز از مهم‌ترین دلایل استفاده گسترده از این مبدل‌ها است.

با افزایش نیاز به سیستم‌های الکترونیک قدرت با چگالی توان بالا، طراحی و شبیه سازی دقیق مبدل‌های LLC اهمیت بیشتری پیدا کرده است. استفاده از Matlab امکان بررسی رفتار مدار قبل از ساخت نمونه عملی را فراهم می‌کند و طراح می‌تواند پارامترهای مختلف مانند مقدار عناصر رزونانسی، فرکانس کلیدزنی و شرایط بار را تحلیل کند.

جمع بندی

در این شبیه سازی، عملکرد یک مبدل رزونانسی LLC بررسی شد. این مبدل با استفاده از مدار رزونانسی و تکنیک کلیدزنی نرم ZVS، تلفات سوئیچینگ را کاهش داده و راندمان بالایی ارائه می‌دهد. ساختار شامل پل نیمه‌هادی MOSFET، مدار LLC، ترانسفورماتور، یکسوساز تمام پل و فیلتر خروجی است. نتایج شبیه سازی نشان می‌دهد که با انتخاب مناسب فرکانس کلیدزنی، می‌توان ولتاژ خروجی را در شرایط مختلف ورودی و بار روی مقدار ثابت تنظیم کرد.

شبیه سازی مبدل LLC در Matlab ابزار قدرتمندی برای مطالعه رفتار دینامیکی، بررسی شرایط کلیدزنی نرم و بهینه‌سازی طراحی سیستم‌های قدرت است و می‌تواند نقش مهمی در توسعه منابع تغذیه پیشرفته و راندمان بالا داشته باشد.
