در این شبیه‌سازی، عملکرد یک مولد PWM سه‌فاز دو سطحی (Three-Phase Two-Level PWM Generator) برای کنترل یک مبدل قدرت بررسی می‌شود. هدف اصلی این مدل، تولید سیگنال‌های کلیدزنی مناسب برای یک اینورتر سه‌فاز است که بتواند ولتاژ AC مورد نظر را از یک منبع DC لینک با ولتاژ 400 ولت تولید کند. این ساختار یکی از پرکاربردترین توپولوژی‌ها در الکترونیک قدرت، درایو موتورهای AC و سیستم‌های تبدیل انرژی است.

مقدمه‌ای بر مبدل PWM سه‌فاز دو سطحی

اینورترهای سه‌فاز دو سطحی از جمله رایج‌ترین ساختارهای تبدیل DC به AC هستند که در آن‌ها هر فاز شامل دو کلید قدرت (مانند IGBT یا MOSFET) است. با استفاده از تکنیک PWM (مدولاسیون پهنای پالس)، می‌توان ولتاژ خروجی AC با دامنه و فرکانس قابل کنترل تولید کرد.

در این شبیه‌سازی، ورودی‌های مولد PWM شامل سیگنال‌های مرجع AC و یک ولتاژ DC لینک برابر با 400 ولت هستند. سیگنال‌های مرجع معمولاً به صورت سینوسی با اختلاف فاز 120 درجه برای سه فاز تعریف می‌شوند تا سیستم متعادل سه‌فاز حاصل شود.

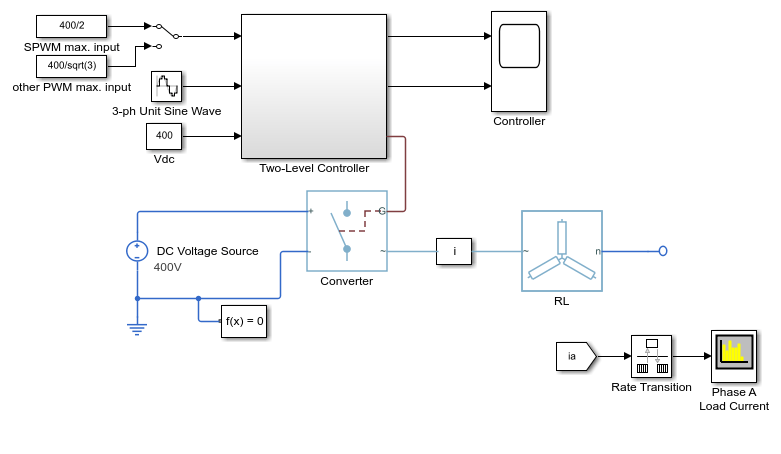

ساختار مدل در Simscape

مدل پیاده‌سازی شده در محیط Simscape Electrical شامل چند بخش اصلی است:

• مولد سیگنال مرجع سه‌فاز
• PWM Generator (Three-Phase, Two-Level)
• مبدل اینورتر قدرت
• بار سه‌فاز
• بلوک‌های اندازه‌گیری ولتاژ و جریان

در این ساختار، مولد PWM وظیفه دارد سیگنال‌های گیت مناسب برای کلیدهای اینورتر را تولید کند. این سیگنال‌ها بر اساس مقایسه سیگنال مرجع با یک موج حامل (Carrier Wave) با فرکانس بالا تولید می‌شوند.

اصل عملکرد PWM در اینورتر سه‌فاز

روش PWM بر پایه مقایسه یک موج سینوسی مرجع با یک موج مثلثی حامل است. زمانی که مقدار سیگنال مرجع بزرگ‌تر از موج حامل باشد، خروجی در حالت روشن (ON) قرار می‌گیرد و در غیر این صورت خاموش (OFF) می‌شود. این فرآیند باعث تولید پالس‌هایی با عرض متغیر می‌شود که میانگین آن‌ها برابر با سیگنال سینوسی مطلوب خواهد بود.

در حالت سه‌فاز، سه سیگنال مرجع سینوسی با اختلاف فاز 120 درجه استفاده می‌شود. این موضوع باعث ایجاد یک سیستم متعادل و پایدار در خروجی اینورتر می‌شود.

تنظیمات منبع DC لینک

در این شبیه‌سازی، ولتاژ DC لینک برابر 400 ولت در نظر گرفته شده است. این ولتاژ به عنوان منبع انرژی اصلی برای اینورتر عمل می‌کند. انتخاب مقدار 400 ولت به دلیل کاربردهای صنعتی رایج و قابلیت تولید ولتاژهای AC استاندارد (مانند 220 ولت RMS) انجام شده است.

بار سه‌فاز و شرایط شبیه‌سازی

بار متصل به خروجی اینورتر می‌تواند شامل ترکیب مقاومتی و سلفی باشد که رفتار واقعی موتورهای الکتریکی یا بارهای صنعتی را شبیه‌سازی می‌کند. در این مدل، جریان‌ها و ولتاژهای خروجی در طول زمان مورد بررسی قرار می‌گیرند تا عملکرد دینامیکی سیستم تحلیل شود.

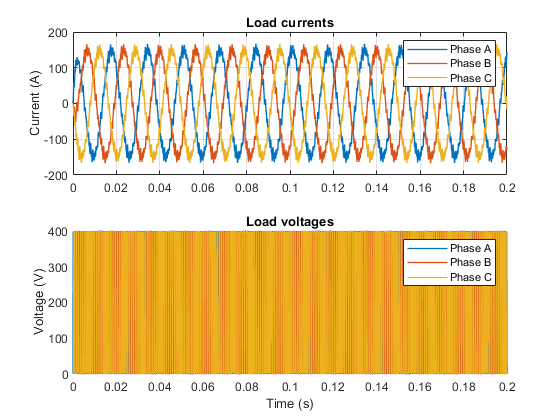

نتایج شبیه‌سازی: ولتاژ و جریان بار

یکی از مهم‌ترین بخش‌های این شبیه‌سازی، بررسی شکل موج‌های ولتاژ و جریان در سمت بار است. نتایج نشان می‌دهد که ولتاژهای خروجی پس از عبور از فرآیند PWM به شکل موجی شبه‌سینوسی تبدیل می‌شوند. هرچند به دلیل ماهیت کلیدزنی، ریپل‌هایی با فرکانس بالا در خروجی مشاهده می‌شود.

جریان‌های سه‌فاز نیز با توجه به ماهیت بار، رفتاری نرم‌تر نسبت به ولتاژ دارند. وجود اندوکتانس در بار باعث کاهش ریپل جریان و نزدیک شدن آن به شکل سینوسی ایده‌آل می‌شود. این ویژگی در کاربردهای موتورهای الکتریکی بسیار مهم است، زیرا موجب کاهش تلفات و افزایش راندمان سیستم می‌شود.

تحلیل سیگنال‌های کنترلی PWM

سیگنال‌های تولید شده توسط PWM Generator نقش کلیدی در عملکرد کل سیستم دارند. این سیگنال‌ها به صورت پالس‌های دیجیتال به گیت کلیدهای قدرت اعمال می‌شوند. دقت در تولید این پالس‌ها تأثیر مستقیمی بر کیفیت ولتاژ خروجی دارد.

در این شبیه‌سازی مشاهده می‌شود که با افزایش فرکانس حامل PWM، کیفیت شکل موج خروجی بهبود یافته و هارمونیک‌ها کاهش می‌یابند. با این حال، افزایش بیش از حد فرکانس باعث افزایش تلفات سوئیچینگ در کلیدهای قدرت می‌شود.

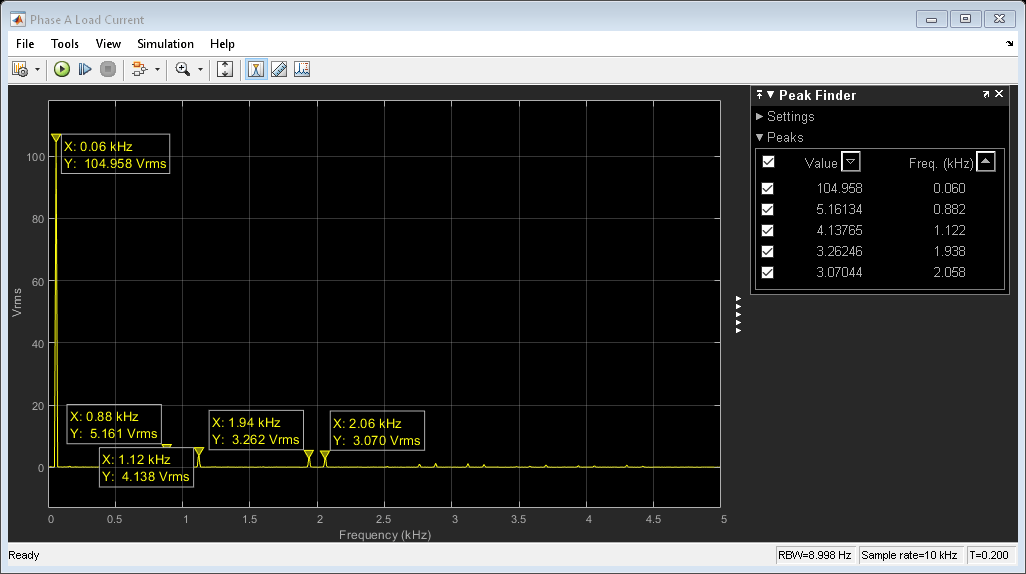

نتایج Spectrum Analyzer و تحلیل فرکانسی

یکی دیگر از بخش‌های مهم این شبیه‌سازی، تحلیل طیفی جریان فاز A بار است که از طریق Spectrum Analyzer انجام شده است. این تحلیل نشان می‌دهد که بیشترین انرژی سیگنال در فرکانس اصلی (فرکانس پایه سیستم) متمرکز است، در حالی که هارمونیک‌هایی در فرکانس‌های بالاتر نیز مشاهده می‌شوند.

وجود هارمونیک‌ها یک ویژگی طبیعی در سیستم‌های PWM است. با این حال، طراحی مناسب فیلترها و انتخاب فرکانس کلیدزنی مناسب می‌تواند این هارمونیک‌ها را تا حد زیادی کاهش دهد. در کاربردهای صنعتی، کاهش THD (اعوجاج هارمونیکی کل) اهمیت بسیار بالایی دارد.

بررسی رفتار دینامیکی سیستم

رفتار دینامیکی این سیستم به عوامل مختلفی مانند فرکانس PWM، نوع بار، مقدار ولتاژ DC لینک و پارامترهای فیلتر خروجی وابسته است. در شرایط گذرا، سیستم ممکن است نوساناتی در جریان و ولتاژ نشان دهد، اما پس از مدت کوتاهی به حالت پایدار می‌رسد.

یکی از نکات مهم در این شبیه‌سازی، پایداری سیستم در شرایط تغییر بار است. مشاهده می‌شود که اینورتر توانایی تطبیق سریع با تغییرات بار را دارد و ولتاژ خروجی نسبتاً پایدار باقی می‌ماند.

کاربردهای صنعتی مبدل PWM سه‌فاز

این نوع مبدل‌ها در صنایع مختلفی کاربرد دارند، از جمله:

• درایو موتورهای القایی و سنکرون
• سیستم‌های انرژی تجدیدپذیر مانند انرژی خورشیدی
• UPS و منابع تغذیه بدون وقفه
• سیستم‌های حمل و نقل الکتریکی

در تمامی این کاربردها، کنترل دقیق ولتاژ و فرکانس خروجی اهمیت بسیار زیادی دارد که توسط PWM به خوبی قابل دستیابی است.

جمع‌بندی

در این شبیه‌سازی، عملکرد یک PWM Generator سه‌فاز دو سطحی در کنترل یک اینورتر قدرت مورد بررسی قرار گرفت. نتایج نشان داد که با استفاده از تکنیک PWM می‌توان ولتاژ AC با کیفیت مناسب از منبع DC 400 ولت تولید کرد. همچنین تحلیل‌های زمانی و فرکانسی نشان دادند که سیستم دارای عملکرد پایدار و قابل قبول در شرایط مختلف بار است.

این شبیه‌سازی نشان می‌دهد که استفاده از ابزارهای MATLAB و Simscape Electrical امکان تحلیل دقیق رفتار سیستم‌های الکترونیک قدرت را فراهم می‌کند و می‌تواند در طراحی و بهینه‌سازی سیستم‌های صنعتی بسیار مؤثر باشد.
