در سال‌های اخیر، استفاده از مبدل‌های چندسطحی در الکترونیک قدرت به دلیل توانایی آن‌ها در کاهش اعوجاج هارمونیکی، افزایش کیفیت توان و کاهش تنش روی کلیدهای نیمه‌هادی به طور چشمگیری افزایش یافته است. یکی از مهم‌ترین ساختارهای کنترلی در این حوزه، مولد PWM سه‌فاز سه‌سطحی است که در ترکیب با یک مبدل سه‌سطحی، امکان تولید ولتاژهای خروجی با کیفیت بالا و نزدیک به شکل سینوسی را فراهم می‌سازد. این سیستم‌ها معمولاً در کاربردهای توان متوسط تا بالا مانند درایوهای صنعتی، سیستم‌های انرژی تجدیدپذیر و اینورترهای متصل به شبکه استفاده می‌شوند.

در این شبیه‌سازی، هدف اصلی بررسی عملکرد یک مولد PWM سه‌فاز سه‌سطحی در کنترل یک مبدل چندسطحی و همچنین تحلیل رفتار ولتاژها و جریان‌های بار در شرایط مختلف کاری است. مدل ارائه‌شده در Matlab/Simulink شامل یک ساختار کامل کنترلی به همراه بخش‌های تولید سیگنال مرجع، کنترل نقطه نول، و تحلیل طیفی جریان خروجی است.

ساختار کلی سیستم شبیه‌سازی

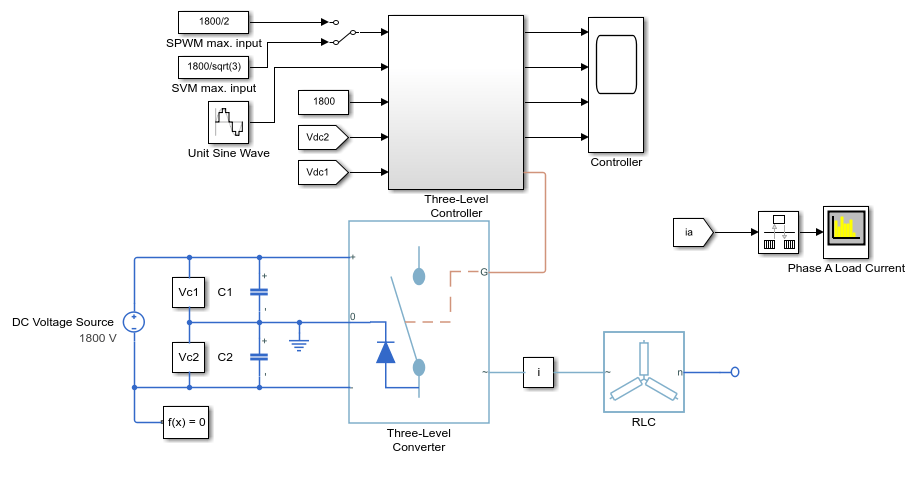

در این مدل، یک مبدل سه‌سطحی به عنوان بخش قدرت در نظر گرفته شده است که از دو منبع ولتاژ DC سری تشکیل شده و نقطه میانی آن‌ها به عنوان نقطه نول شناخته می‌شود. یکی از چالش‌های اساسی در چنین ساختارهایی، حفظ تعادل ولتاژ بین خازن‌های لینک DC است. عدم تعادل در این ولتاژها می‌تواند منجر به اعوجاج خروجی و کاهش عملکرد کلی سیستم شود.

برای حل این مشکل، از یک کنترل‌کننده نقطه نول استفاده شده است. این کنترل‌کننده وظیفه دارد با تنظیم مناسب سیگنال‌های PWM، تعادل ولتاژ بین خازن‌های بالا و پایین لینک DC را حفظ کند. این فرآیند معمولاً با اندازه‌گیری اختلاف ولتاژ خازن‌ها و اعمال اصلاحات در سیگنال‌های مدولاسیون انجام می‌شود.

مولد PWM سه‌سطحی

مولد PWM مورد استفاده در این شبیه‌سازی از نوع سه‌فاز و سه‌سطحی است. در این ساختار، به جای دو سطح ولتاژ (مثبت و منفی)، سه سطح ولتاژ (مثبت، صفر و منفی) تولید می‌شود. این ویژگی باعث کاهش قابل توجه هارمونیک‌ها در خروجی و بهبود کیفیت شکل موج ولتاژ می‌گردد.

ورودی‌های این مولد شامل سیگنال‌های مرجع AC هستند که معمولاً به صورت سینوسی و با اختلاف فاز 120 درجه برای هر فاز تولید می‌شوند. این سیگنال‌ها با یک سیگنال حامل مثلثی مقایسه شده و بر اساس تکنیک مدولاسیون PWM، پالس‌های کنترلی برای کلیدهای مبدل تولید می‌شوند.

یکی از مزایای مهم این روش، امکان کنترل دقیق دامنه و فرکانس ولتاژ خروجی است که باعث انعطاف‌پذیری بالا در کاربردهای صنعتی می‌شود.

کنترل نقطه نول و تعادل ولتاژ لینک DC

در مبدل‌های سه‌سطحی، وجود دو خازن در لینک DC باعث می‌شود که حفظ تعادل ولتاژ بین آن‌ها اهمیت ویژه‌ای داشته باشد. اگر این تعادل به هم بخورد، ولتاژ خروجی دچار اعوجاج شده و عملکرد سیستم کاهش می‌یابد.

در این شبیه‌سازی، کنترل‌کننده نقطه نول با اندازه‌گیری اختلاف ولتاژ بین دو خازن و اعمال اصلاحات در سیگنال‌های PWM، این عدم تعادل را جبران می‌کند. این فرآیند به صورت دینامیکی و در هر لحظه از زمان شبیه‌سازی انجام می‌شود.

این کنترل معمولاً بر پایه یک حلقه فیدبک طراحی می‌شود که در آن خطای ولتاژ به یک کنترل‌کننده (مانند PI) داده شده و خروجی آن به مولد PWM اعمال می‌شود. نتیجه این فرآیند، پایداری بهتر سیستم و کاهش نوسانات ولتاژ DC-link است.

تحلیل نتایج شبیه‌سازی در Simscape

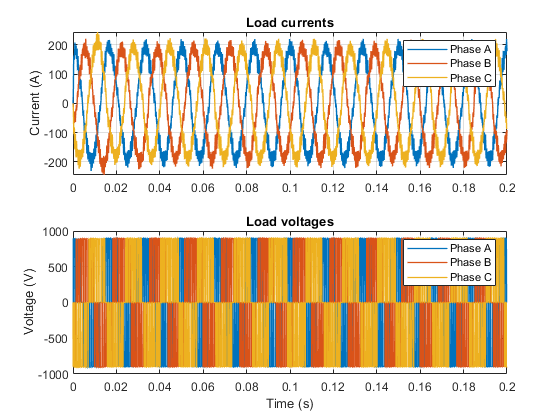

در بخش نتایج شبیه‌سازی، از قابلیت Simscape Logging برای ثبت داده‌های سیستم استفاده شده است. نمودارهای به دست آمده نشان می‌دهند که ولتاژهای بار و جریان‌های فاز در طول زمان چگونه تغییر می‌کنند.

در حالت ایده‌آل، انتظار می‌رود ولتاژهای خروجی به شکل سینوسی نزدیک باشند و جریان‌ها نیز رفتار پایدار و هم‌فاز با ولتاژ داشته باشند (در بارهای مقاومتی یا سلفی-مقاومتی). نتایج شبیه‌سازی نشان می‌دهد که کنترل PWM سه‌سطحی توانسته است اعوجاج را به طور قابل توجهی کاهش دهد.

همچنین مشاهده می‌شود که کنترل نقطه نول نقش مهمی در حفظ پایداری ولتاژهای DC-link ایفا کرده و از ایجاد drift در ولتاژ خازن‌ها جلوگیری می‌کند. این موضوع به ویژه در شبیه‌سازی‌های طولانی‌مدت اهمیت زیادی دارد.

تحلیل طیفی جریان فاز A

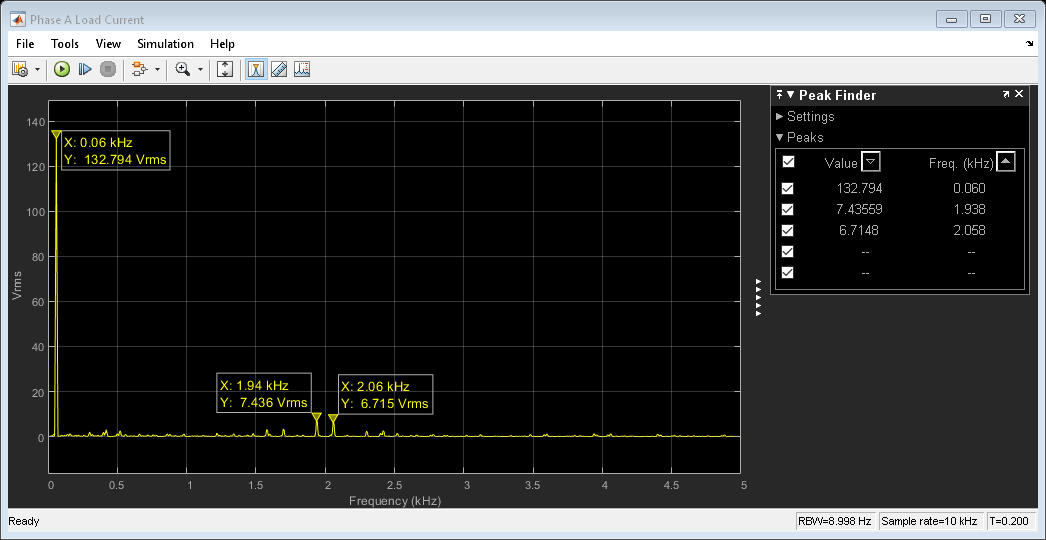

یکی از بخش‌های مهم در ارزیابی عملکرد این سیستم، بررسی طیف فرکانسی جریان خروجی است. در این شبیه‌سازی، از Spectrum Analyzer برای تحلیل جریان فاز A استفاده شده است.

نتایج طیفی نشان می‌دهند که بیشترین انرژی سیگنال در فرکانس اصلی قرار دارد و هارمونیک‌های مرتبه بالاتر نسبت به سیستم‌های دو سطحی به طور محسوسی کاهش یافته‌اند. این ویژگی یکی از مزایای اصلی مبدل‌های سه‌سطحی محسوب می‌شود.

کاهش هارمونیک‌ها نه تنها باعث بهبود کیفیت توان می‌شود، بلکه تلفات حرارتی در تجهیزات الکتریکی را نیز کاهش داده و عمر مفید آن‌ها را افزایش می‌دهد. همچنین این ویژگی باعث می‌شود سیستم با استانداردهای شبکه‌های قدرت سازگارتر باشد.

بررسی عملکرد دینامیکی سیستم

در شرایط دینامیکی، مانند تغییر بار یا تغییر در سیگنال مرجع، سیستم PWM سه‌سطحی باید بتواند به سرعت خود را با شرایط جدید تطبیق دهد. در این شبیه‌سازی مشاهده می‌شود که پاسخ سیستم نسبتاً سریع بوده و نوسانات گذرا در مدت زمان کوتاهی میرا می‌شوند.

این رفتار نشان‌دهنده طراحی مناسب حلقه کنترل و انتخاب صحیح پارامترهای PWM و کنترل نقطه نول است. همچنین نشان می‌دهد که سیستم از پایداری مناسبی در شرایط مختلف کاری برخوردار است.

جمع‌بندی

در این شبیه‌سازی، عملکرد یک مولد PWM سه‌فاز سه‌سطحی در کنترل یک مبدل چندسطحی مورد بررسی قرار گرفت. نتایج نشان داد که استفاده از ساختار سه‌سطحی در کنار کنترل نقطه نول، می‌تواند به طور قابل توجهی کیفیت توان خروجی را بهبود بخشد و تعادل ولتاژ لینک DC را حفظ کند.

همچنین تحلیل‌های زمانی و طیفی انجام‌شده در محیط Matlab/Simulink نشان دادند که این سیستم از نظر کاهش هارمونیک‌ها و بهبود شکل موج جریان عملکرد بسیار مطلوبی دارد. استفاده از ابزارهایی مانند Simscape Logging و Spectrum Analyzer نیز امکان تحلیل دقیق‌تر رفتار سیستم را فراهم کرده است.

در مجموع، این نوع ساختار کنترلی می‌تواند به عنوان یک راهکار مؤثر در طراحی اینورترهای صنعتی و سیستم‌های قدرت مدرن مورد استفاده قرار گیرد، به‌ویژه در کاربردهایی که کیفیت توان و پایداری ولتاژ از اهمیت بالایی برخوردار هستند.
