تقویت‌کننده‌های عملیاتی یا Operational Amplifier که به اختصار Op-Amp نامیده می‌شوند، یکی از مهم‌ترین اجزای مدارهای آنالوگ به شمار می‌روند و در طراحی انواع سیستم‌های الکترونیکی، ابزارهای اندازه‌گیری، تجهیزات پزشکی، سامانه‌های مخابراتی و مدارهای پردازش سیگنال کاربرد گسترده‌ای دارند. اگرچه در بسیاری از تحلیل‌های اولیه، تقویت‌کننده عملیاتی به صورت یک عنصر ایده‌آل در نظر گرفته می‌شود، اما در کاربردهای واقعی عوامل مختلفی مانند نویز، محدودیت پهنای باند، آفست ولتاژ و سایر پارامترهای غیرایده‌آل بر عملکرد آن تأثیر می‌گذارند. از میان این عوامل، نویز یکی از مهم‌ترین پارامترهایی است که کیفیت عملکرد مدار را تعیین می‌کند.

در این شبیه‌سازی نحوه وارد کردن نویز در یک مدل الکتریکی مورد بررسی قرار می‌گیرد. هدف اصلی، تحلیل رفتار یک تقویت‌کننده عملیاتی در حضور منابع مختلف نویز و بررسی سهم هر یک از این منابع در خروجی مدار است. چنین شبیه‌سازی‌هایی نقش مهمی در طراحی مدارهای کم‌نویز دارند و به طراح کمک می‌کنند تا پیش از ساخت مدار، عملکرد آن را در شرایط واقعی ارزیابی کند.

معرفی ساختار مدار

مدار مورد بررسی یک تقویت‌کننده عملیاتی با بهره ولتاژی برابر با 100 است. علاوه بر این، مدار دارای یک فرکانس قطع یا Roll-Off در محدوده 10 مگاهرتز است. وجود این محدودیت پهنای باند باعث می‌شود که بهره مدار در فرکانس‌های بالا به تدریج کاهش یابد؛ رفتاری که در تمامی تقویت‌کننده‌های عملیاتی واقعی مشاهده می‌شود.

در این مدل، علاوه بر مشخصات اصلی تقویت‌کننده، اثر نویز داخلی نیز در نظر گرفته شده است تا رفتار مدار به شرایط واقعی نزدیک‌تر شود. این موضوع باعث می‌شود تحلیل خروجی تنها به بررسی بهره محدود نشده و کیفیت سیگنال خروجی نیز ارزیابی گردد.

مدل‌سازی نویز در تقویت‌کننده عملیاتی

یکی از مهم‌ترین ویژگی‌های تقویت‌کننده‌های عملیاتی واقعی، وجود نویز داخلی است. تولیدکنندگان معمولاً مقدار این نویز را در دیتاشیت قطعه تحت عنوان چگالی نویز ولتاژ معادل یا Equivalent Voltage Noise Density ارائه می‌کنند. این پارامتر مشخص می‌کند که تقویت‌کننده در هر ریشه هرتز چه مقدار نویز ولتاژی تولید می‌کند.

در این شبیه‌سازی فرض شده است که دیتاشیت تقویت‌کننده مقدار نویز معادل برابر با 20 نانوولت بر ریشه هرتز را مشخص کرده است. برای اعمال این نویز در مدار، از یک منبع ولتاژ نویزی با نام Vn استفاده می‌شود. این منبع نویز به گونه‌ای مدل‌سازی شده است که رفتار واقعی تقویت‌کننده عملیاتی را با دقت مناسبی شبیه‌سازی کند.

استفاده از منبع نویز مستقل باعث می‌شود بتوان تأثیر مستقیم نویز داخلی تقویت‌کننده را بر خروجی مدار اندازه‌گیری و با سایر منابع نویز مقایسه کرد.

نویز حرارتی مقاومت‌ها

علاوه بر نویز داخلی تقویت‌کننده، مقاومت‌های موجود در مدار نیز به دلیل حرکت تصادفی حامل‌های بار الکتریکی، نویز حرارتی تولید می‌کنند. این نوع نویز که با نام Johnson Noise یا Thermal Noise شناخته می‌شود، یکی از منابع اجتناب‌ناپذیر نویز در تمامی مدارهای الکترونیکی است.

در این مدل، مقاومت‌های R1 و R2 قابلیت تولید نویز حرارتی را دارند. کاربر می‌تواند با فعال کردن گزینه Noise Mode و انتخاب وضعیت Enabled، نویز حرارتی این مقاومت‌ها را وارد شبیه‌سازی کند. این قابلیت امکان مقایسه حالت‌های مختلف عملکرد مدار را فراهم می‌کند و نشان می‌دهد که هر منبع نویز چه سهمی در نویز نهایی خروجی دارد.

مقایسه منابع مختلف نویز

یکی از اهداف اصلی این شبیه‌سازی، بررسی سهم منابع مختلف نویز در عملکرد مدار است. برای این منظور می‌توان چندین بار شبیه‌سازی را با تنظیمات متفاوت اجرا کرد. در یک حالت تنها نویز داخلی تقویت‌کننده فعال است، در حالت دیگر فقط نویز مقاومت‌ها لحاظ می‌شود و در حالت سوم هر دو منبع نویز به طور همزمان در مدار حضور دارند.

مقایسه نتایج این سه حالت نشان می‌دهد که اگرچه مقاومت‌ها نیز نویز تولید می‌کنند، اما مهم‌ترین منبع نویز در این مدار همان نویز ولتاژ معادل تقویت‌کننده عملیاتی است. این نتیجه با مشخصات بسیاری از تقویت‌کننده‌های دقیق و پرسرعت نیز سازگار است و نشان می‌دهد که در طراحی مدارهای کم‌نویز، انتخاب یک Op-Amp مناسب اهمیت بسیار بیشتری نسبت به کاهش نویز مقاومت‌ها دارد.

تحلیل طیفی خروجی مدار

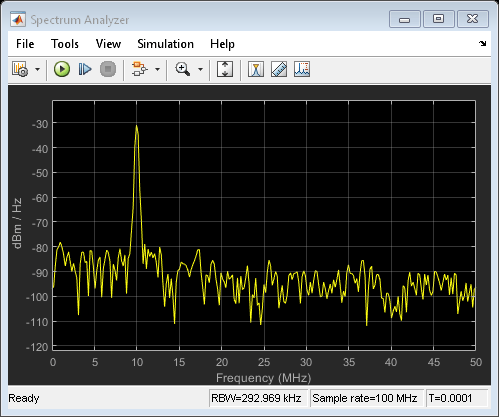

برای بررسی دقیق نویز تولید شده، از Spectrum Analyzer استفاده می‌شود. این ابزار امکان نمایش چگالی طیفی توان و همچنین توزیع فرکانسی نویز را فراهم می‌کند. به کمک تحلیل طیفی می‌توان مشاهده کرد که چگونه نویز در بازه‌های مختلف فرکانسی توزیع شده و در چه محدوده‌هایی بیشترین مقدار را دارد.

در این شبیه‌سازی خروجی Spectrum Analyzer نشان می‌دهد که نویز معادل تولید شده توسط تقویت‌کننده بیشترین سهم را در طیف نویز خروجی دارد. همچنین محدودیت پهنای باند 10 مگاهرتزی باعث می‌شود مؤلفه‌های فرکانسی بالاتر به تدریج تضعیف شوند و شکل طیف خروجی با مشخصات واقعی مدارهای تقویت‌کننده مطابقت داشته باشد.

اهمیت در نظر گرفتن نویز در طراحی مدار

در بسیاری از کاربردهای صنعتی، اندازه‌گیری دقیق سیگنال‌های بسیار کوچک اهمیت بالایی دارد. در این شرایط حتی چند نانوولت نویز نیز می‌تواند موجب کاهش دقت اندازه‌گیری یا ایجاد خطا در عملکرد سیستم شود. به همین دلیل طراحان مدار همواره تلاش می‌کنند منابع مختلف نویز را شناسایی کرده و سهم هر یک را کاهش دهند.

شبیه‌سازی حاضر این امکان را فراهم می‌کند که بدون نیاز به ساخت مدار واقعی، تأثیر منابع مختلف نویز بررسی شود. این موضوع علاوه بر کاهش هزینه طراحی، زمان توسعه مدار را نیز به میزان قابل توجهی کاهش می‌دهد.

پیاده‌سازی در Matlab و Simulink

محیط Matlab و Simulink امکانات گسترده‌ای برای مدل‌سازی مدارهای الکتریکی و تحلیل رفتار آن‌ها در شرایط واقعی فراهم می‌کند. با استفاده از کتابخانه‌های تخصصی الکترونیک و ابزارهای تحلیل سیگنال می‌توان مدل تقویت‌کننده عملیاتی، منابع نویز، مقاومت‌ها و تجهیزات اندازه‌گیری مانند Spectrum Analyzer را به سادگی ایجاد کرد.

پس از تعریف پارامترهای مدار، شبیه‌سازی اجرا شده و خروجی در حوزه زمان و حوزه فرکانس قابل بررسی خواهد بود. همچنین امکان تغییر مقدار نویز معادل، بهره تقویت‌کننده، فرکانس قطع و مشخصات مقاومت‌ها وجود دارد تا تأثیر هر پارامتر بر عملکرد مدار به صورت جداگانه مطالعه شود.

یکی دیگر از مزایای Matlab، قابلیت انجام تحلیل‌های آماری و اجرای چندباره شبیه‌سازی با پارامترهای متفاوت است. این ویژگی برای بررسی رفتار تصادفی نویز و تحلیل حساسیت مدار نسبت به تغییرات پارامترها بسیار ارزشمند است.

مزایای این شبیه‌سازی

• مدل‌سازی دقیق نویز داخلی تقویت‌کننده عملیاتی.
• امکان فعال یا غیرفعال کردن نویز حرارتی مقاومت‌ها.
• بررسی تأثیر هر منبع نویز به صورت مستقل.
• تحلیل طیفی نویز خروجی با استفاده از Spectrum Analyzer.
• مطالعه اثر محدودیت پهنای باند 10 مگاهرتزی.
• امکان مقایسه شرایط مختلف طراحی بدون نیاز به ساخت مدار.
• کمک به انتخاب مناسب‌ترین تقویت‌کننده برای کاربردهای کم‌نویز.

جمع‌بندی

در این شبیه‌سازی، رفتار یک تقویت‌کننده عملیاتی با بهره 100 و فرکانس قطع 10 مگاهرتز در حضور نویز مورد بررسی قرار گرفت. نویز داخلی تقویت‌کننده با استفاده از یک منبع ولتاژ نویزی معادل مدل‌سازی شده و همچنین امکان در نظر گرفتن نویز حرارتی مقاومت‌های R1 و R2 نیز فراهم شده است. نتایج تحلیل طیفی نشان می‌دهد که مهم‌ترین منبع نویز مدار، نویز ولتاژ معادل تقویت‌کننده عملیاتی است و سهم نویز حرارتی مقاومت‌ها در مقایسه با آن کمتر است. این شبیه‌سازی دید مناسبی نسبت به رفتار واقعی مدارهای آنالوگ ارائه می‌دهد و می‌تواند به عنوان ابزاری کاربردی برای طراحی، تحلیل و بهینه‌سازی مدارهای کم‌نویز در محیط Matlab مورد استفاده قرار گیرد.
