مقدمه

در سال‌های اخیر، استفاده از درایوهای الکتریکی پیشرفته برای کنترل دقیق ماشین‌های القایی سه‌فاز به‌طور گسترده‌ای در صنایع مختلف گسترش یافته است. یکی از مهم‌ترین روش‌های کنترلی در این حوزه، کنترل برداری جهت‌یافته میدان (Field-Oriented Control – FOC) است که امکان کنترل مستقل گشتاور و شار موتور را فراهم می‌کند. در این شبیه‌سازی، یک سیستم درایو آسنکرون سه‌فاز با کنترل سنسوردار بررسی می‌شود که در آن از یک ساختار شامل مبدل سمت شبکه (AC/DC) و مبدل سمت ماشین (DC/AC) استفاده شده است.

هدف این شبیه‌سازی، تحلیل رفتار دینامیکی موتور آسنکرون (ASM)، بررسی عملکرد سیستم کنترلی و همچنین مشاهده پاسخ‌های فرکانسی جریان فاز A در شرایط مختلف کاری است. این مدل یکی از نمونه‌های مهم در تحلیل سیستم‌های درایو صنعتی بوده و در محیط Matlab/Simulink قابل پیاده‌سازی و بررسی است.

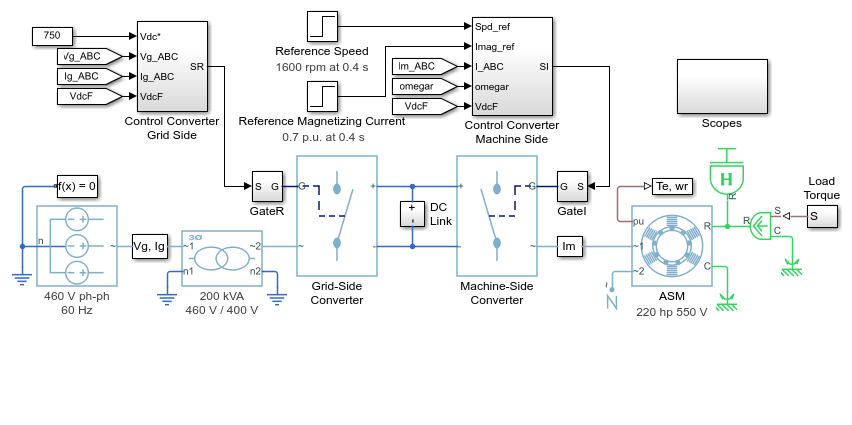

ساختار کلی سیستم درایو

مدل ارائه‌شده شامل چند بخش اصلی است که هر کدام نقش مشخصی در عملکرد کلی سیستم دارند. این بخش‌ها عبارتند از مدار الکتریکی اصلی، زیرسیستم کنترل، زیرسیستم اندازه‌گیری و زیرسیستم نمایش (Scope). وجود این ساختار چندلایه باعث می‌شود تحلیل رفتار سیستم به‌صورت دقیق‌تر و ماژولار انجام شود.

در بخش مدار قدرت، یک موتور القایی سه‌فاز (Asynchronous Machine – ASM) به همراه مبدل‌های قدرت قرار دارد. مبدل سمت شبکه وظیفه تبدیل توان AC به DC را بر عهده دارد، در حالی که مبدل سمت ماشین، توان DC را مجدداً به AC با فرکانس و ولتاژ کنترل‌شده تبدیل می‌کند. این ساختار امکان کنترل دقیق سرعت و گشتاور موتور را فراهم می‌کند.

مبدل سمت شبکه (Grid-Side Converter)

مبدل سمت شبکه یا AC/DC Converter یکی از اجزای کلیدی در این سیستم است. وظیفه اصلی این مبدل، تنظیم جریان ورودی از شبکه و تثبیت ولتاژ لینک DC است. در سیستم‌های پیشرفته، این مبدل معمولاً با استفاده از کنترل برداری یا کنترل جریان در محور dq مدیریت می‌شود.

در این شبیه‌سازی، کنترل‌کننده سمت شبکه به‌گونه‌ای طراحی شده است که بتواند جریان ورودی را هم‌فاز با ولتاژ شبکه نگه دارد تا ضریب توان بهینه حاصل شود. این موضوع باعث کاهش تلفات و افزایش راندمان سیستم می‌شود.

مبدل سمت ماشین (Machine-Side Converter)

مبدل سمت ماشین یا DC/AC Converter نقش اصلی در کنترل موتور آسنکرون دارد. این مبدل با دریافت ولتاژ DC از لینک میانی، آن را به یک ولتاژ AC سه‌فاز با فرکانس قابل تنظیم تبدیل می‌کند. در نتیجه، سرعت و گشتاور موتور قابل کنترل خواهد بود.

در این سیستم، از روش کنترل برداری جهت‌یافته میدان (FOC) استفاده شده است. این روش با تبدیل جریان‌های سه‌فاز به محورهای dq، امکان کنترل مستقل شار و گشتاور را فراهم می‌کند. در نتیجه، رفتار موتور مشابه یک موتور DC کنترل‌پذیر خواهد شد که یکی از مزیت‌های مهم این روش است.

کنترل سنسوردار در موتور آسنکرون

در این شبیه‌سازی، از سنسورهای موقعیت یا سرعت برای اندازه‌گیری وضعیت روتور استفاده شده است. این اطلاعات به کنترل‌کننده ارسال شده و در فرآیند تبدیل مختصات و تنظیم جریان‌ها مورد استفاده قرار می‌گیرد.

وجود سنسور باعث افزایش دقت کنترل می‌شود، زیرا کنترل‌کننده به‌صورت لحظه‌ای از وضعیت واقعی روتور آگاه است. این موضوع در کاربردهای صنعتی که نیاز به پاسخ سریع و دقیق دارند بسیار مهم است. همچنین استفاده از کنترل سنسوردار باعث کاهش خطای تخمین سرعت در مقایسه با روش‌های بدون سنسور می‌شود.

بخش کنترل (Controls Subsystem)

یکی از مهم‌ترین بخش‌های این مدل، زیرسیستم کنترل است که شامل دو کنترل‌کننده اصلی می‌باشد: کنترل‌کننده سمت شبکه و کنترل‌کننده سمت ماشین. هر یک از این کنترل‌کننده‌ها وظیفه خاصی در پایداری و عملکرد سیستم دارند.

کنترل‌کننده سمت شبکه وظیفه تنظیم جریان ورودی و تثبیت ولتاژ لینک DC را دارد، در حالی که کنترل‌کننده سمت ماشین وظیفه تنظیم جریان‌های dq برای کنترل گشتاور و شار موتور را بر عهده دارد. هماهنگی این دو کنترل‌کننده برای عملکرد صحیح کل سیستم ضروری است.

در طراحی این کنترل‌کننده‌ها معمولاً از کنترل‌کننده‌های PI استفاده می‌شود که با تنظیم ضرایب مناسب، پاسخ دینامیکی مطلوبی را فراهم می‌کنند. در برخی طراحی‌های پیشرفته‌تر ممکن است از روش‌های کنترل مقاوم یا تطبیقی نیز استفاده شود.

بخش اندازه‌گیری و نمایش (Scopes Subsystem)

برای تحلیل عملکرد سیستم، از زیرسیستم Scopes استفاده شده است. این بخش شامل دو اسکوپ زمانی است: یکی برای مبدل سمت شبکه و دیگری برای موتور آسنکرون. این اسکوپ‌ها امکان مشاهده تغییرات زمانی ولتاژ، جریان و سرعت را فراهم می‌کنند.

با استفاده از این ابزارها، می‌توان رفتار دینامیکی سیستم را در شرایط مختلف بارگذاری بررسی کرد. برای مثال، می‌توان مشاهده کرد که چگونه جریان‌ها در لحظات تغییر بار یا تغییر سرعت تنظیم می‌شوند و سیستم به حالت پایدار بازمی‌گردد.

تحلیل طیفی با Spectrum Analyzer

یکی از ویژگی‌های مهم این شبیه‌سازی، استفاده از Spectrum Analyzer برای تحلیل فرکانسی جریان فاز A است. این ابزار پس از اجرای مدل فعال شده و داده‌های فرکانسی را نمایش می‌دهد.

تحلیل طیفی جریان‌ها در درایوهای الکتریکی اهمیت زیادی دارد، زیرا می‌تواند اطلاعات مفیدی درباره هارمونیک‌ها، اعوجاج سیگنال و کیفیت توان ارائه دهد. وجود هارمونیک‌های بالا ممکن است باعث افزایش تلفات و کاهش عمر تجهیزات شود. بنابراین بررسی طیف فرکانسی یکی از مراحل مهم در طراحی سیستم‌های قدرت الکترونیکی است.

رفتار دینامیکی موتور آسنکرون

موتور آسنکرون یا ASM یکی از پرکاربردترین ماشین‌های الکتریکی در صنعت است. در این شبیه‌سازی، رفتار دینامیکی موتور تحت تأثیر کنترل برداری بررسی شده است. زمانی که سیستم روشن می‌شود، موتور به‌تدریج به سرعت مرجع خود نزدیک می‌شود و گشتاور نیز مطابق با نیاز بار تنظیم می‌گردد.

یکی از ویژگی‌های مهم این سیستم، پاسخ سریع به تغییرات بار است. در صورت اعمال بار ناگهانی، کنترل‌کننده با تنظیم جریان‌های dq، گشتاور لازم را تولید کرده و سرعت موتور را در مقدار مطلوب نگه می‌دارد.

مزایای استفاده از کنترل برداری در این سیستم

کنترل برداری یا FOC یکی از پیشرفته‌ترین روش‌های کنترل موتورهای القایی است. این روش مزایای متعددی دارد که در این شبیه‌سازی نیز قابل مشاهده است. مهم‌ترین مزیت آن، جداسازی کنترل شار و گشتاور است که باعث می‌شود رفتار موتور مشابه یک سیستم خطی‌تر و قابل پیش‌بینی‌تر شود.

علاوه بر این، استفاده از FOC باعث بهبود پاسخ دینامیکی، کاهش ریپل گشتاور و افزایش راندمان سیستم می‌شود. در کاربردهای صنعتی مانند رباتیک، آسانسورها و ماشین‌آلات دقیق، این ویژگی‌ها اهمیت بسیار زیادی دارند.

نتیجه‌گیری

در این شبیه‌سازی، یک درایو سه‌فاز آسنکرون با کنترل سنسوردار مورد بررسی قرار گرفت که شامل مبدل سمت شبکه، مبدل سمت ماشین، کنترل‌کننده‌های PI و موتور القایی ASM است. استفاده از کنترل برداری جهت‌یافته میدان امکان کنترل دقیق سرعت و گشتاور را فراهم کرده و عملکرد سیستم را بهینه می‌کند.

همچنین با استفاده از ابزارهایی مانند Scope و Spectrum Analyzer، تحلیل زمانی و فرکانسی سیستم امکان‌پذیر شده است. این موضوع به مهندسان اجازه می‌دهد تا عملکرد سیستم را در شرایط مختلف بررسی کرده و طراحی بهینه‌تری ارائه دهند.

در مجموع، این شبیه‌سازی نمونه‌ای کامل از یک سیستم درایو صنعتی پیشرفته است که می‌تواند به‌عنوان پایه‌ای برای تحقیقات بیشتر در زمینه کنترل موتورهای الکتریکی و سیستم‌های قدرت مورد استفاده قرار گیرد.
