در سامانههای مدرن محرکه الکتریکی، استفاده از موتورهای چندفاز به دلیل قابلیت اطمینان بالا، کاهش ریپل گشتاور، توزیع بهتر جریان و افزایش توان خروجی مورد توجه گسترده پژوهشگران و صنعت قرار گرفته است. در میان این ساختارها، موتور سنکرون مغناطیس دائم ششفاز یا Six-Phase PMSM یکی از گزینههای مهم برای کاربردهای پیشرفتهای نظیر خودروهای الکتریکی، سامانههای کشش ریلی، صنایع هوافضا و تجهیزات صنعتی توان بالا محسوب میشود. در این شبیهسازی، فرآیند کنترل سرعت روتور در یک محرکه الکتریکی مبتنی بر موتور PMSM ششفاز مورد بررسی قرار گرفته و نحوه عملکرد سیستم در شرایط مختلف کاری تحلیل میشود.
معرفی ساختار سیستم
سیستم مورد مطالعه شامل یک موتور سنکرون مغناطیس دائم ششفاز است که از طریق دو مبدل کنترلشده سهفاز تغذیه میشود. انرژی مورد نیاز سیستم توسط یک منبع ولتاژ DC تأمین شده و پس از پردازش در مبدلهای الکترونیک قدرت به موتور منتقل میشود. استفاده از دو اینورتر سهفاز مجزا برای راهاندازی موتور ششفاز، انعطافپذیری بالایی در کنترل جریانها و توزیع توان ایجاد میکند.
در این ساختار، موتور میتواند بسته به شرایط بار در دو حالت مختلف عملکرد داشته باشد. حالت نخست، مد موتوری یا Motoring Mode است که در آن انرژی الکتریکی به انرژی مکانیکی تبدیل میشود و موتور باعث چرخش بار میگردد. حالت دوم، مد ژنراتوری یا Generating Mode است که طی آن انرژی مکانیکی به انرژی الکتریکی تبدیل شده و موتور به صورت یک ژنراتور عمل میکند. این قابلیت در بسیاری از سامانههای بازیابی انرژی بهویژه خودروهای الکتریکی اهمیت فراوانی دارد.
برای اعمال بار مکانیکی به محور موتور از یک منبع گشتاور ایدهآل استفاده شده است. این منبع امکان بررسی رفتار دینامیکی سیستم در شرایط مختلف بارگذاری را فراهم میکند و به تحلیل دقیق عملکرد کنترلکنندهها کمک مینماید.
ویژگیهای موتور PMSM ششفاز
موتورهای PMSM به دلیل استفاده از آهنرباهای دائم در روتور دارای راندمان بالا، چگالی توان زیاد و پاسخ دینامیکی سریع هستند. هنگامی که تعداد فازهای موتور از سه به شش افزایش مییابد، مزایای متعددی حاصل میشود که از مهمترین آنها میتوان به کاهش جریان هر فاز، افزایش قابلیت اطمینان، کاهش هارمونیکها و بهبود کیفیت گشتاور اشاره کرد.
در موتورهای ششفاز، حتی در صورت بروز خطا در بخشی از سیمپیچها یا مبدلها، امکان ادامه کار سیستم با سطح مشخصی از عملکرد وجود دارد. این ویژگی سبب شده است که چنین موتورهایی در کاربردهای حساس نظیر حملونقل الکتریکی و صنایع هوافضا جایگاه ویژهای پیدا کنند.
ساختار کنترلی سیستم
بخش کنترل سیستم شامل یک ساختار کنترلی آبشاری مبتنی بر کنترلکنندههای PI است. این ساختار از یک حلقه خارجی کنترل سرعت و چهار حلقه داخلی کنترل جریان تشکیل شده است. استفاده از کنترل آبشاری موجب بهبود پاسخ گذرا، افزایش پایداری سیستم و دستیابی به دقت بالاتر در کنترل سرعت میشود.
حلقه کنترل سرعت
در بالاترین سطح کنترل، حلقه سرعت قرار دارد. وظیفه این بخش مقایسه سرعت مرجع با سرعت اندازهگیری شده موتور و تولید سیگنال مرجع مناسب برای حلقههای جریان است. کنترلکننده PI موجود در این بخش خطای سرعت را پردازش کرده و میزان جریان مورد نیاز جهت رسیدن به سرعت مطلوب را تعیین میکند.
استفاده از کنترلکننده PI در کنترل سرعت به دلیل سادگی پیادهسازی، عملکرد مناسب و توانایی حذف خطای ماندگار بسیار رایج است. این کنترلکننده قادر است تغییرات ناگهانی بار یا تغییرات نقطه کار را به سرعت جبران کند.
حلقههای کنترل جریان
در سطح پایینتر، چهار حلقه کنترل جریان قرار دارند که وظیفه تنظیم دقیق جریانهای موتور را بر عهده دارند. این حلقهها جریانهای واقعی را با مقادیر مرجع مقایسه کرده و سیگنالهای کنترلی لازم برای مبدلهای قدرت را تولید میکنند.
از آنجا که پاسخ حلقههای جریان بسیار سریعتر از حلقه سرعت است، کنترل دقیق جریان موجب میشود که گشتاور تولیدی موتور با دقت بالا کنترل شده و عملکرد مطلوبی در کل محدوده کاری حاصل گردد.

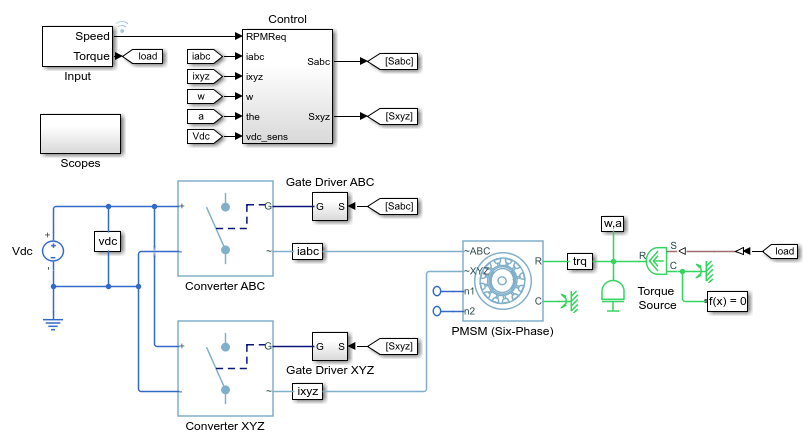

مدل شبیهسازی در Matlab/Simulink
مدل طراحی شده در محیط Matlab و Simulink پیادهسازی شده است. این محیط یکی از قدرتمندترین ابزارهای شبیهسازی سیستمهای الکتریکی و کنترلی محسوب میشود و امکان مدلسازی دقیق اجزای مختلف محرکههای الکتریکی را فراهم میسازد.
در مدل حاضر، اجزای زیر مورد استفاده قرار گرفتهاند:
- منبع ولتاژ DC
- دو مبدل سهفاز کنترلشده
- موتور PMSM ششفاز
- منبع گشتاور مکانیکی ایدهآل
- حلقه کنترل سرعت مبتنی بر PI
- چهار حلقه کنترل جریان
- سیستم اندازهگیری جریان و سرعت
- بلوکهای ثبت داده و نمایش نتایج
همچنین زیرسیستم Scope در مدل قرار داده شده است تا نتایج شبیهسازی شامل سرعت، جریانها و سایر متغیرهای مهم به صورت گرافیکی قابل مشاهده باشند.
سناریوی آزمون سرعت
برای ارزیابی عملکرد سیستم، یک آزمون دینامیکی در بازه زمانی یک ثانیه اجرا میشود. در این آزمون مقدار سرعت مرجع در چند مرحله تغییر میکند تا توانایی کنترلکننده در دنبال کردن فرمانهای مختلف مورد بررسی قرار گیرد.
پروفایل سرعت مرجع به صورت زیر تعریف شده است:
- ابتدای شبیهسازی: 0 دور بر دقیقه
- مرحله دوم: 500 دور بر دقیقه
- مرحله سوم: 2000 دور بر دقیقه
- مرحله چهارم: 3000 دور بر دقیقه
این تغییرات پلهای سرعت، شرایطی را ایجاد میکنند که در آن پاسخ گذرای سیستم، سرعت دنبالکردن مرجع و کیفیت کنترل به خوبی قابل ارزیابی باشد.

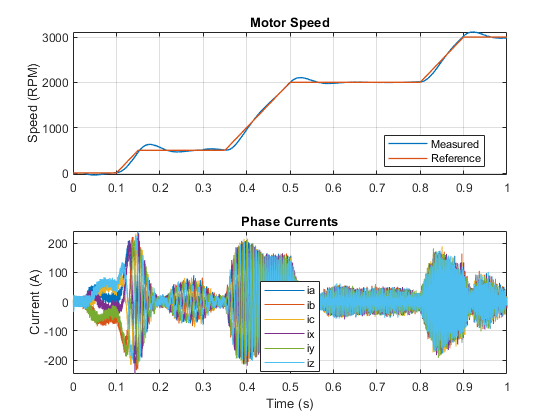

تحلیل نتایج شبیهسازی
نتایج ثبتشده از طریق Simscape Logging نشان میدهند که کنترلکننده طراحیشده قادر است سرعت موتور را با دقت مناسبی دنبال کند. در هر تغییر مقدار مرجع، سرعت واقعی موتور به سمت مقدار جدید حرکت کرده و پس از یک دوره گذرا به مقدار مطلوب میرسد.
در مرحله نخست که سرعت مرجع برابر صفر است، موتور در حالت سکون قرار دارد و جریانهای استاتور در مقادیر بسیار کم حفظ میشوند. با اعمال فرمان 500 دور بر دقیقه، کنترلکننده جریان لازم برای ایجاد گشتاور شتابدهنده را تولید میکند و موتور شروع به افزایش سرعت مینماید.
پس از رسیدن به سرعت مرجع، میزان جریان کاهش یافته و تنها مقدار مورد نیاز برای جبران تلفات و بار حفظ میشود. این رفتار نشاندهنده عملکرد صحیح حلقههای کنترلی است.
در مرحله بعدی، سرعت مرجع به 2000 دور بر دقیقه افزایش مییابد. در این لحظه جریانهای موتور به طور موقت افزایش پیدا میکنند تا گشتاور لازم برای شتابگیری فراهم شود. پس از رسیدن به نقطه کار جدید، جریانها مجدداً تثبیت میشوند.
هنگامی که سرعت مرجع به 3000 دور بر دقیقه تغییر میکند، فرآیند مشابهی مشاهده میشود. پاسخ سیستم سریع بوده و خطای ماندگار ناچیزی در خروجی مشاهده میشود که بیانگر تنظیم مناسب ضرایب کنترلکننده PI است.
بررسی جریانهای فاز
یکی از مهمترین خروجیهای این شبیهسازی، شکل موج جریانهای فاز موتور است. جریانهای ششفاز تولید شده توسط اینورترها دارای توزیع متعادلی هستند و تغییرات آنها با شرایط کاری موتور هماهنگی کامل دارد.
در هنگام افزایش سرعت، دامنه جریانها افزایش یافته و پس از رسیدن به سرعت مرجع کاهش پیدا میکند. این رفتار نشاندهنده مصرف انرژی متناسب با نیاز گشتاوری موتور است.
همچنین کیفیت مناسب شکل موج جریانها بیانگر عملکرد صحیح الگوریتم کنترل جریان و مبدلهای الکترونیک قدرت در سیستم میباشد.
مزایای استفاده از ساختار ششفاز
نتایج این شبیهسازی نشان میدهد که استفاده از موتور PMSM ششفاز در کاربردهای کشش الکتریکی میتواند مزایای قابل توجهی به همراه داشته باشد. کاهش ریپل گشتاور، افزایش قابلیت اطمینان، بهبود کیفیت توان و امکان ادامه کار در شرایط خطا از جمله مهمترین ویژگیهای این ساختار هستند.
علاوه بر این، استفاده از کنترل آبشاری مبتنی بر PI امکان کنترل دقیق سرعت و جریان را فراهم کرده و موجب میشود موتور در شرایط مختلف بهرهبرداری عملکرد پایداری داشته باشد.
جمعبندی
در این شبیهسازی، عملکرد یک محرکه الکتریکی مبتنی بر موتور سنکرون مغناطیس دائم ششفاز مورد بررسی قرار گرفت. سیستم شامل یک منبع ولتاژ DC، دو مبدل سهفاز کنترلشده، موتور PMSM ششفاز، منبع گشتاور ایدهآل و ساختار کنترلی آبشاری مبتنی بر کنترلکنندههای PI بود. نتایج نشان دادند که سیستم قادر است تغییرات سرعت مرجع از 0 تا 3000 دور بر دقیقه را با دقت مناسب دنبال کرده و در عین حال جریانها و گشتاور موتور را به شکل مؤثری کنترل نماید. این موضوع بیانگر کارایی بالای ساختار پیشنهادی برای کاربردهای پیشرفته کشش الکتریکی و سامانههای صنعتی توان بالا است.
“`
