یکسوسازهای سه‌فاز از مهم‌ترین مبدل‌های الکترونیک قدرت هستند که نقش اساسی در تبدیل انرژی الکتریکی جریان متناوب (AC) به جریان مستقیم (DC) ایفا می‌کنند. در بسیاری از کاربردهای صنعتی، سامانه‌های محرکه الکتریکی، منابع تغذیه توان بالا، تجهیزات آزمایشگاهی و سیستم‌های تبدیل انرژی، استفاده از یکسوسازهای سه‌فاز به دلیل راندمان بالا، ریپل کمتر ولتاژ خروجی و قابلیت تأمین توان‌های زیاد بسیار رایج است. در میان ساختارهای مختلف این مبدل‌ها، یکسوساز سه‌فاز مرکب (Composite Three-Phase Rectifier) به عنوان یک مدل پایه برای تحلیل عملکرد سیستم‌های قدرت و بررسی رفتار دینامیکی مبدل‌ها شناخته می‌شود.

شبیه‌سازی این نوع یکسوساز در محیط Matlab و Simulink امکان بررسی دقیق مشخصات الکتریکی، رفتار گذرا، کیفیت ولتاژ خروجی، جریان‌های ورودی و عملکرد سیستم در شرایط مختلف کاری را فراهم می‌کند. همچنین این مدل به عنوان پایه‌ای برای توسعه مدل‌های پیشرفته‌تر و انجام تحلیل‌های تخصصی در حوزه الکترونیک قدرت مورد استفاده قرار می‌گیرد.

معرفی یکسوساز سه‌فاز مرکب

یکسوساز سه‌فاز مرکب مدلی است که از آن به عنوان پایه بسیاری از فرآیندهای تحلیل و طراحی استفاده می‌شود. این ساختار به گونه‌ای طراحی شده است که بتوان رفتار واقعی یک مبدل سه‌فاز را با دقت مناسبی نمایش داد و بستری مناسب برای بررسی الگوریتم‌های کنترلی، تحلیل عملکرد و ارزیابی نتایج شبیه‌سازی فراهم کند.

در این نوع شبیه‌سازی، منبع تغذیه سه‌فاز به یک مدار یکسوساز متصل شده و ولتاژ و جریان خروجی در شرایط مختلف مورد ارزیابی قرار می‌گیرد. بسته به نوع بار و پارامترهای مدار، پاسخ سیستم می‌تواند تغییرات مختلفی را تجربه کند که مطالعه این تغییرات برای طراحی سیستم‌های صنعتی اهمیت فراوانی دارد.

اهمیت شبیه‌سازی در Matlab

محیط Matlab به همراه Simulink یکی از قدرتمندترین ابزارهای مدل‌سازی و تحلیل سیستم‌های قدرت محسوب می‌شود. کتابخانه‌های تخصصی این نرم‌افزار امکان مدل‌سازی دقیق ادوات الکترونیک قدرت، منابع سه‌فاز، بارهای مختلف و تجهیزات اندازه‌گیری را فراهم کرده‌اند.

با استفاده از این محیط، مهندسان می‌توانند بدون نیاز به ساخت نمونه فیزیکی، عملکرد یکسوساز را در شرایط مختلف بررسی کرده و اثر تغییر پارامترها را بر خروجی سیستم مشاهده کنند. این موضوع موجب کاهش هزینه‌های طراحی، افزایش سرعت توسعه و بهبود کیفیت تحلیل می‌شود.

ساختار مدل

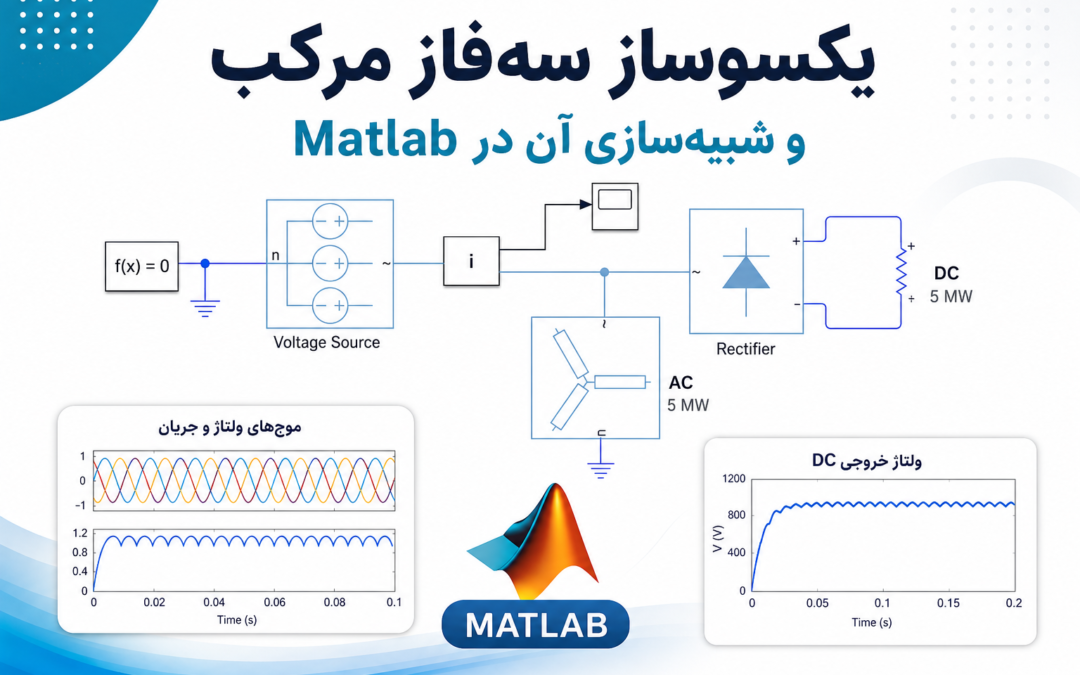

مدل پایه یکسوساز سه‌فاز مرکب شامل یک منبع تغذیه سه‌فاز، بخش یکسوسازی، بار و تجهیزات اندازه‌گیری است. این مدل به گونه‌ای طراحی شده است که بتواند اطلاعات لازم برای تحلیل عملکرد سیستم را در اختیار کاربر قرار دهد.

در فرآیند شبیه‌سازی، ولتاژهای سه‌فاز ورودی به بخش یکسوساز اعمال شده و پس از تبدیل به ولتاژ مستقیم، خروجی سیستم مورد بررسی قرار می‌گیرد. ابزارهای اندازه‌گیری موجود در Simulink امکان مشاهده شکل موج‌ها، جریان‌ها، ولتاژها و سایر کمیت‌های الکتریکی را فراهم می‌کنند.

کاربرد مدل پایه در فرآیند تحلیل

یکی از مهم‌ترین ویژگی‌های این مدل آن است که به عنوان پایه بسیاری از مثال‌های مربوط به فرآیند تحلیل مورد استفاده قرار می‌گیرد. پژوهشگران و مهندسان می‌توانند با استفاده از همین ساختار اولیه، تغییرات مورد نظر خود را اعمال کرده و عملکرد سیستم را در سناریوهای مختلف ارزیابی کنند.

به عنوان نمونه، امکان تغییر نوع بار، افزودن تجهیزات کنترلی، بررسی شرایط گذرا، تحلیل کیفیت توان، مطالعه هارمونیک‌ها و بررسی پاسخ سیستم در برابر تغییرات پارامترها وجود دارد. این انعطاف‌پذیری باعث شده است که مدل مذکور برای اهداف آموزشی، پژوهشی و صنعتی بسیار کاربردی باشد.

مزایای استفاده از مدل پایه

استفاده از یک مدل استاندارد باعث می‌شود نتایج حاصل از تحلیل‌ها قابلیت مقایسه بیشتری داشته باشند. همچنین توسعه مدل‌های جدید بر پایه یک ساختار معتبر، احتمال بروز خطا را کاهش داده و فرآیند اعتبارسنجی نتایج را ساده‌تر می‌کند.

از سوی دیگر، کاربران می‌توانند تنها بخش‌های مورد نیاز را تغییر داده و بدون طراحی مجدد کل سیستم، تحلیل‌های مختلف را انجام دهند. این ویژگی در پروژه‌های تحقیقاتی و صنعتی موجب صرفه‌جویی قابل توجهی در زمان خواهد شد.

تحلیل نتایج شبیه‌سازی

پس از اجرای شبیه‌سازی، مهم‌ترین پارامترهایی که مورد بررسی قرار می‌گیرند شامل ولتاژ خروجی، جریان خروجی، جریان‌های ورودی سه‌فاز، کیفیت شکل موج‌ها، ریپل ولتاژ و پایداری عملکرد سیستم هستند. بررسی این اطلاعات دید مناسبی از عملکرد یکسوساز در اختیار طراح قرار می‌دهد.

در صورت تغییر پارامترهای مدار، می‌توان تأثیر هر تغییر را بر عملکرد کلی سیستم مشاهده کرد. این قابلیت به مهندسان کمک می‌کند بهترین تنظیمات را برای دستیابی به راندمان بالاتر و کیفیت مناسب‌تر توان انتخاب کنند.

اجرای شبیه‌سازی بلادرنگ

یکی از ویژگی‌های مهم این مدل، قابلیت اجرای آن به صورت بلادرنگ (Real-Time Simulation) است. نتایج ارائه‌شده نشان می‌دهد که این مثال بر روی رایانه هدف بلادرنگ Speedgoat Performance مجهز به پردازنده چند هسته‌ای Intel Core i7 با فرکانس 3.5 گیگاهرتز مورد آزمایش قرار گرفته است.

در این آزمایش، مدل توانسته است با گام زمانی 50 میکروثانیه به صورت کاملاً بلادرنگ اجرا شود. دستیابی به چنین گام زمانی کوچکی بیانگر کارایی مناسب مدل و امکان استفاده از آن در کاربردهای پیشرفته نظیر آزمایش‌های Hardware-in-the-Loop، توسعه کنترل‌کننده‌ها و اعتبارسنجی سامانه‌های الکترونیک قدرت است.

اجرای بلادرنگ این امکان را فراهم می‌کند که رفتار سیستم تقریباً همزمان با زمان واقعی مشاهده شود و کنترل‌کننده‌های واقعی یا تجهیزات سخت‌افزاری مستقیماً به مدل متصل شوند. این ویژگی نقش بسیار مهمی در کاهش ریسک طراحی و افزایش دقت آزمایش‌های مهندسی دارد.

مزایای استفاده از شبیه‌سازی بلادرنگ

شبیه‌سازی بلادرنگ علاوه بر افزایش سرعت توسعه پروژه، امکان تست تجهیزات قبل از ساخت نمونه واقعی را فراهم می‌کند. همچنین مهندسان قادر خواهند بود انواع شرایط کاری، وقوع خطاها و تغییرات بار را بدون آسیب رساندن به تجهیزات واقعی بررسی کنند.

این قابلیت در صنایع برق، انرژی، خودروهای برقی، سیستم‌های تبدیل انرژی و کنترل صنعتی اهمیت ویژه‌ای دارد و موجب کاهش هزینه‌های توسعه و افزایش قابلیت اطمینان سیستم می‌شود.

جمع‌بندی

شبیه‌سازی یکسوساز سه‌فاز مرکب در Matlab بستری مناسب برای تحلیل عملکرد مبدل‌های الکترونیک قدرت فراهم می‌کند. این مدل به عنوان یک نمونه پایه، امکان بررسی رفتار سیستم، توسعه الگوریتم‌های کنترلی، تحلیل کیفیت توان و انجام مطالعات پیشرفته را در اختیار کاربران قرار می‌دهد.

قابلیت اجرای بلادرنگ این مدل بر روی سخت‌افزارهای تخصصی مانند Speedgoat و امکان اجرای آن با گام زمانی 50 میکروثانیه، نشان‌دهنده کارایی بالای مدل در کاربردهای تحقیقاتی و صنعتی است. به همین دلیل، این شبیه‌سازی می‌تواند نقطه شروع مناسبی برای توسعه مدل‌های پیچیده‌تر، اعتبارسنجی روش‌های کنترلی و انجام پروژه‌های تخصصی در حوزه سیستم‌های قدرت و الکترونیک قدرت باشد.
