در این شبیه‌سازی، یک مدار تقویت‌کننده توان صوتی از نوع سوئیچینگ مورد بررسی قرار گرفته است که به عنوان یکی از ساختارهای پیشرفته در الکترونیک قدرت و پردازش سیگنال‌های صوتی شناخته می‌شود. هدف اصلی این نوع تقویت‌کننده‌ها افزایش بازدهی توان با کاهش تلفات حرارتی است، به گونه‌ای که کلیدهای قدرت تنها در دو حالت قطع کامل و وصل کامل عمل می‌کنند. این ویژگی باعث می‌شود تلفات ناشی از ناحیه خطی به حداقل برسد و راندمان کلی سیستم به طور قابل توجهی افزایش یابد.

در مدل ارائه‌شده، از یک فرکانس سوئیچینگ برابر با 1MHz استفاده شده است که امکان بازتولید دقیق سیگنال‌های صوتی با فرکانس پایین‌تر را فراهم می‌کند. ورودی سیستم شامل دو سیگنال سینوسی با فرکانس‌های 2kHz و 2.5kHz است که به عنوان مرجع برای کنترل خروجی در نظر گرفته شده‌اند. وظیفه اصلی سیستم کنترلی، دنبال‌کردن دقیق این سیگنال مرجع در خروجی تقویت‌کننده است.

ساختار کلی سیستم تقویت‌کننده سوئیچینگ

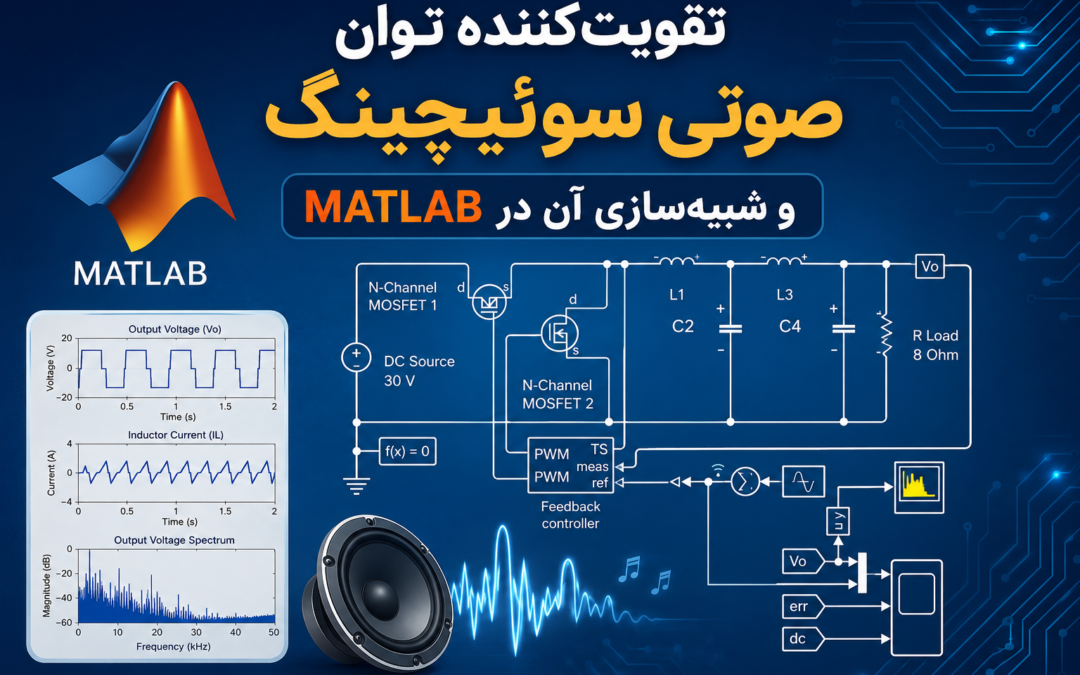

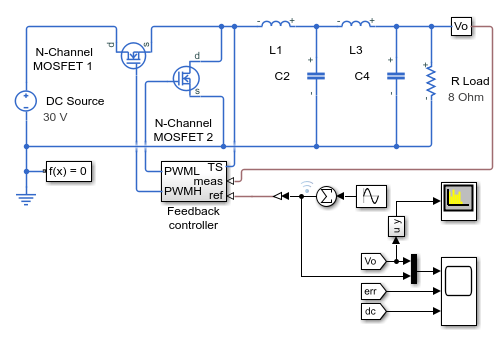

ساختار این سیستم شامل چند بخش اصلی است: بخش تولید سیگنال PWM، کلیدهای قدرت (MOSFET)، فیلتر خروجی، و کنترل‌کننده PI. در این میان، کنترل‌کننده PI نقش حیاتی در تنظیم دقیق دامنه و فاز سیگنال خروجی دارد تا خطای بین سیگنال مرجع و خروجی به حداقل برسد.

در بخش PWM، سیگنال مرجع صوتی با یک موج حامل با فرکانس بالا (1MHz) مقایسه شده و سیگنال پالسی تولید می‌شود. این سیگنال پالسی سپس به گیت MOSFETها اعمال می‌شود تا فرآیند سوئیچینگ انجام شود. از آنجا که MOSFETها تنها در حالت‌های روشن و خاموش کار می‌کنند، تلفات توان به شدت کاهش می‌یابد.

نقش کنترل‌کننده PI در بهبود عملکرد

کنترل‌کننده PI یکی از اجزای کلیدی در این شبیه‌سازی است که وظیفه تنظیم دقیق خروجی را بر عهده دارد. این کنترل‌کننده از دو بخش تناسبی (Proportional) و انتگرالی (Integral) تشکیل شده است. بخش تناسبی باعث واکنش سریع سیستم به خطا می‌شود، در حالی که بخش انتگرالی خطای ماندگار را حذف می‌کند.

در این شبیه‌سازی، کنترل‌کننده PI به گونه‌ای تنظیم شده است که خروجی تقویت‌کننده بتواند به طور دقیق سیگنال ترکیبی 2kHz و 2.5kHz را دنبال کند. این موضوع اهمیت زیادی در کاربردهای صوتی دارد، زیرا کوچک‌ترین خطا می‌تواند باعث اعوجاج در سیگنال نهایی شود.

تحلیل عملکرد در حوزه زمان

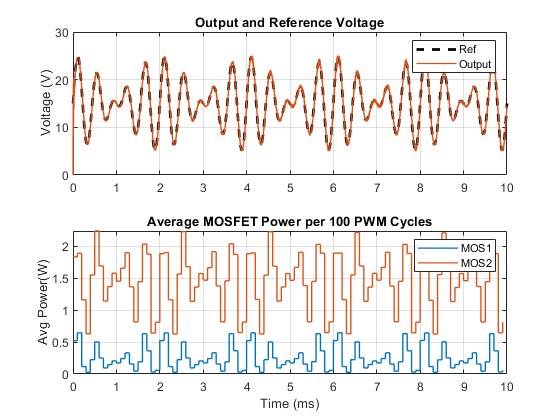

نتایج شبیه‌سازی در حوزه زمان نشان می‌دهد که ولتاژ خروجی به خوبی سیگنال مرجع را دنبال می‌کند. در نمودارهای به‌دست‌آمده از Simscape Logging، دو سیگنال اصلی یعنی ولتاژ مرجع و ولتاژ خروجی به صورت هم‌پوشان نمایش داده شده‌اند که نشان‌دهنده عملکرد مناسب کنترل‌کننده است.

همچنین توان تلف‌شده در دو MOSFET نیز مورد بررسی قرار گرفته است. این توان به صورت میانگین در بازه‌ای برابر با 100 سیکل PWM محاسبه شده و نشان می‌دهد که به دلیل عملکرد سوئیچینگ، مقدار تلفات بسیار کمتر از تقویت‌کننده‌های خطی سنتی است.

تحلیل طیفی سیگنال خروجی

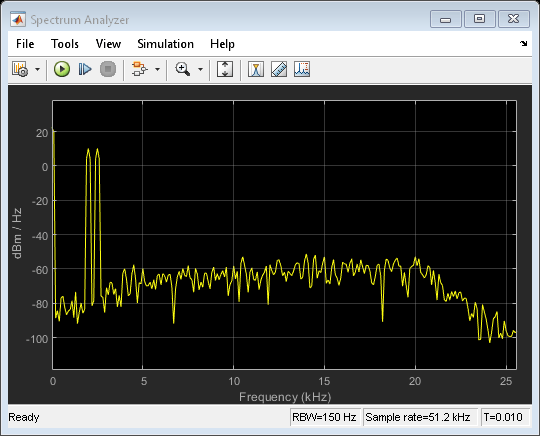

یکی از مهم‌ترین بخش‌های این شبیه‌سازی، تحلیل طیف فرکانسی سیگنال خروجی است که از طریق Spectrum Analyzer انجام شده است. این تحلیل نشان می‌دهد که دو پیک اصلی در فرکانس‌های 2kHz و 2.5kHz وجود دارد که دقیقاً مطابق با سیگنال ورودی مرجع هستند.

وجود این پیک‌ها نشان‌دهنده این است که سیستم توانسته است مؤلفه‌های اصلی سیگنال صوتی را بدون اعوجاج قابل توجه بازسازی کند. همچنین عدم وجود پیک‌های اضافی بزرگ در طیف فرکانسی نشان‌دهنده عملکرد مناسب فیلتر خروجی و کنترل‌کننده PI است.

مزایای استفاده از تقویت‌کننده‌های سوئیچینگ

تقویت‌کننده‌های سوئیچینگ نسبت به تقویت‌کننده‌های کلاسیک مزایای متعددی دارند. مهم‌ترین مزیت آن‌ها راندمان بالا است، زیرا ترانزیستورها در ناحیه خطی کار نمی‌کنند و تنها بین حالت روشن و خاموش سوئیچ می‌شوند. این موضوع باعث کاهش چشمگیر تلفات حرارتی می‌شود.

علاوه بر این، اندازه کوچک‌تر سیستم‌های خنک‌کننده و امکان استفاده در توان‌های بالا از دیگر مزایای این ساختار است. در کاربردهای صوتی حرفه‌ای مانند سیستم‌های صوتی پرقدرت، این ویژگی‌ها اهمیت ویژه‌ای دارند.

چالش‌های طراحی در سیستم‌های سوئیچینگ

با وجود مزایای زیاد، طراحی تقویت‌کننده‌های سوئیچینگ چالش‌هایی نیز به همراه دارد. یکی از مهم‌ترین این چالش‌ها نویز ناشی از سوئیچینگ در فرکانس‌های بالا است. این نویز باید توسط فیلترهای مناسب حذف شود تا کیفیت سیگنال خروجی حفظ گردد.

چالش دیگر، طراحی دقیق کنترل‌کننده است. در صورتی که ضرایب PI به درستی تنظیم نشوند، سیستم ممکن است دچار نوسان یا پاسخ بیش از حد کند شود. بنابراین انتخاب پارامترهای مناسب برای کنترل‌کننده اهمیت زیادی دارد.

نتیجه‌گیری شبیه‌سازی

نتایج این شبیه‌سازی نشان می‌دهد که استفاده از تقویت‌کننده توان صوتی سوئیچینگ همراه با کنترل‌کننده PI می‌تواند عملکرد بسیار مطلوبی در بازتولید سیگنال‌های صوتی ارائه دهد. دقت بالای دنبال‌کردن سیگنال مرجع و راندمان بالای سیستم از مهم‌ترین دستاوردهای این طراحی است.

همچنین تحلیل طیفی نشان داد که سیستم قادر است مؤلفه‌های اصلی سیگنال ورودی را بدون اعوجاج قابل توجه در خروجی بازتولید کند. این موضوع نشان‌دهنده کارایی مناسب طراحی فیلتر و کنترل‌کننده در این ساختار است.

در مجموع، این شبیه‌سازی نشان می‌دهد که استفاده از تکنیک‌های سوئیچینگ در تقویت‌کننده‌های صوتی، همراه با کنترل پیشرفته، می‌تواند جایگزین مناسبی برای ساختارهای سنتی باشد، به ویژه در کاربردهایی که راندمان و توان بالا اهمیت دارند.
