مقدمه

باتری‌های ولتاژ بالا (High-Voltage Battery) یکی از مهم‌ترین اجزای سامانه‌های محرکه در خودروهای هیبریدی و الکتریکی محسوب می‌شوند. این باتری‌ها وظیفه ذخیره‌سازی انرژی الکتریکی و تأمین توان مورد نیاز موتور الکتریکی را بر عهده دارند و نقش بسیار مهمی در عملکرد، بازده، شتاب‌گیری، بازیابی انرژی ترمز و همچنین افزایش راندمان کلی خودرو ایفا می‌کنند. با توجه به اهمیت این بخش، طراحی و ارزیابی عملکرد باتری تنها به آزمایش‌های فیزیکی محدود نمی‌شود، بلکه استفاده از ابزارهای شبیه‌سازی پیشرفته مانند Matlab و Simscape امکان بررسی دقیق رفتار باتری را در شرایط مختلف فراهم می‌کند.

در این شبیه‌سازی، رفتار یک باتری ولتاژ بالا مشابه باتری‌های مورد استفاده در خودروهای هیبریدی مورد بررسی قرار می‌گیرد. ویژگی مهم این مدل استفاده از یک پروفایل واقعی جریان لینک DC است که از یک سیکل رانندگی دینامیکی استخراج شده است. این موضوع باعث می‌شود شرایط عملکرد باتری بسیار نزدیک به وضعیت واقعی خودرو باشد و نتایج حاصل از شبیه‌سازی بتوانند مبنای مناسبی برای تحلیل، طراحی و بهینه‌سازی سیستم مدیریت باتری و سامانه محرکه قرار گیرند.

اهمیت باتری ولتاژ بالا در خودروهای هیبریدی

خودروهای هیبریدی از ترکیب موتور احتراق داخلی و موتور الکتریکی استفاده می‌کنند. در این خودروها باتری ولتاژ بالا انرژی مورد نیاز موتور الکتریکی را تأمین کرده و در زمان ترمزگیری نیز انرژی بازیابی‌شده را ذخیره می‌کند. بنابراین باتری باید بتواند در مدت زمان بسیار کوتاه، جریان‌های بزرگ را دریافت یا تأمین کند بدون اینکه عملکرد یا طول عمر آن کاهش یابد.

مدیریت صحیح فرآیند شارژ و دشارژ یکی از مهم‌ترین عوامل افزایش طول عمر باتری است. اگر جریان‌های شارژ یا دشارژ بیش از حد مجاز باشند، افزایش دما، افت ظرفیت و کاهش عمر مفید سلول‌های باتری اجتناب‌ناپذیر خواهد بود. به همین دلیل توسعه مدل‌های دقیق شبیه‌سازی اهمیت فراوانی دارد.

هدف از شبیه‌سازی

هدف اصلی این شبیه‌سازی، بررسی رفتار الکتریکی باتری ولتاژ بالا در طول یک سیکل رانندگی واقعی است. برخلاف آزمایش‌های ساده که تنها بارهای ثابت را بررسی می‌کنند، در این مدل جریان مصرفی دائماً تغییر می‌کند و شرایط مختلف رانندگی شامل شتاب‌گیری، حرکت با سرعت ثابت، کاهش سرعت و ترمزگیری بازتولید می‌شود.

چنین شرایطی امکان تحلیل دقیق ولتاژ باتری، جریان خروجی، میزان انرژی مصرفی و نحوه پاسخ سیستم به تغییرات بار را فراهم می‌کند. این اطلاعات برای طراحی خودروهای هیبریدی و همچنین توسعه سیستم مدیریت باتری (Battery Management System یا BMS) اهمیت بسیار زیادی دارد.

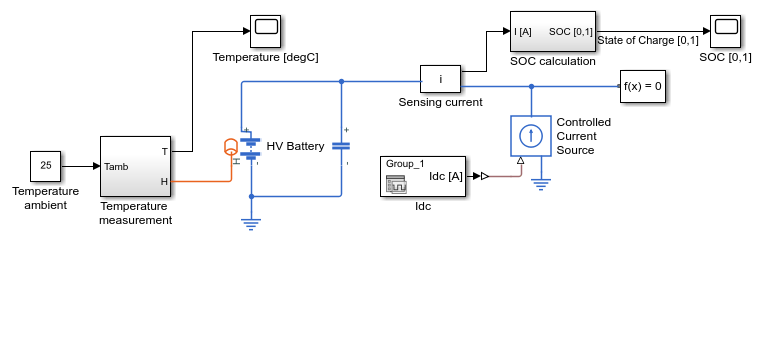

ساختار مدل در Simscape

مدل توسعه داده شده در محیط Simscape شامل یک باتری ولتاژ بالا است که تحت یک پروفایل جریان واقعی قرار می‌گیرد. این جریان از لینک DC سیستم محرکه استخراج شده و بیانگر شرایط واقعی مصرف توان خودرو در طول رانندگی است.

برخلاف مدل‌های ساده که از بارهای مقاومتی ثابت استفاده می‌کنند، در این شبیه‌سازی تغییرات بار به صورت لحظه‌ای اعمال می‌شود. بنابراین رفتار دینامیکی باتری در مواجهه با تغییرات سریع جریان نیز قابل مشاهده خواهد بود.

تمام اجزای مدل در محیط Simscape به صورت فیزیکی مدل‌سازی شده‌اند؛ بنابراین روابط بین ولتاژ، جریان، مقاومت داخلی، افت ولتاژ و تبادل انرژی با دقت مناسبی شبیه‌سازی می‌شوند.

استفاده از پروفایل واقعی جریان لینک DC

یکی از مهم‌ترین ویژگی‌های این شبیه‌سازی، استفاده از پروفایل واقعی جریان لینک DC است. این پروفایل از یک سیکل رانندگی دینامیکی استخراج شده و شرایط واقعی عملکرد خودرو را شبیه‌سازی می‌کند.

در زمان شتاب‌گیری، موتور الکتریکی توان بیشتری نیاز دارد و بنابراین جریان باتری افزایش پیدا می‌کند. در مقابل، هنگام ترمزگیری احیاکننده، موتور به صورت ژنراتور عمل کرده و انرژی به باتری بازمی‌گردد. این تغییرات پیوسته باعث می‌شوند باتری به صورت متناوب وارد حالت شارژ و دشارژ شود.

به همین دلیل مدل ارائه‌شده نسبت به آزمایش‌های استاتیکی، اطلاعات بسیار دقیق‌تری درباره عملکرد واقعی باتری در اختیار مهندسان قرار می‌دهد.

مدت زمان شبیه‌سازی

زمان کل اجرای این شبیه‌سازی برابر با ۳۶۰۰ ثانیه، معادل یک ساعت عملکرد پیوسته خودرو است. انتخاب این بازه زمانی امکان مشاهده رفتار بلندمدت باتری را فراهم می‌کند و تغییرات ولتاژ، جریان و میزان تخلیه انرژی در طول رانندگی قابل ارزیابی خواهد بود.

اجرای شبیه‌سازی در بازه زمانی طولانی کمک می‌کند اثرات تجمعی تغییرات بار بر عملکرد باتری نیز بررسی شود. این موضوع در طراحی سامانه‌های ذخیره‌سازی انرژی اهمیت بسیار زیادی دارد.

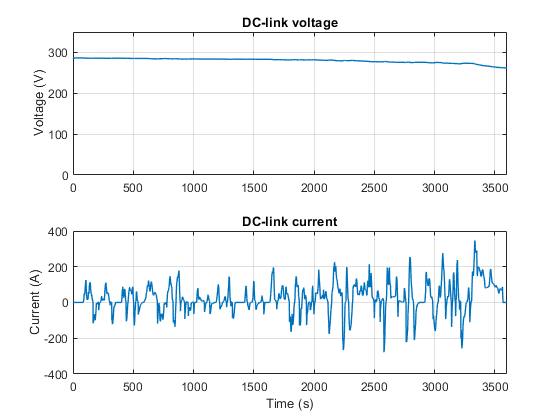

نتایج شبیه‌سازی در Simscape Logging

پس از پایان اجرای مدل، اطلاعات ثبت‌شده توسط Simscape Logging امکان تحلیل دقیق عملکرد باتری را فراهم می‌کند. مهم‌ترین خروجی‌های این شبیه‌سازی شامل ولتاژ باتری و جریان خروجی آن هستند.

ولتاژ باتری در طول سیکل رانندگی همواره تحت تأثیر مقدار جریان قرار دارد. در لحظاتی که جریان زیادی از باتری دریافت می‌شود، افت ولتاژ داخلی مشاهده می‌شود و با کاهش بار، ولتاژ دوباره به مقدار پایدار نزدیک می‌شود.

همچنین نمودار جریان خروجی نشان می‌دهد که باتری به طور مداوم بین حالت‌های شارژ و دشارژ جابه‌جا می‌شود. این رفتار دقیقاً مشابه شرایط واقعی خودروهای هیبریدی است که در آن موتور الکتریکی و سیستم بازیابی انرژی دائماً در حال تبادل توان با باتری هستند.

تحلیل ولتاژ باتری

ولتاژ یکی از مهم‌ترین شاخص‌های سلامت باتری محسوب می‌شود. بررسی تغییرات ولتاژ در طول سیکل رانندگی اطلاعات ارزشمندی درباره وضعیت شارژ، مقاومت داخلی و عملکرد کلی باتری ارائه می‌دهد.

در این شبیه‌سازی مشاهده می‌شود که ولتاژ باتری متناسب با شرایط بار تغییر می‌کند و در زمان اعمال جریان‌های بالا افت ولتاژ کاملاً قابل مشاهده است. این رفتار از ویژگی‌های طبیعی باتری‌های لیتیوم یونی و سایر فناوری‌های مورد استفاده در خودروهای الکتریکی است.

تحلیل جریان خروجی

جریان خروجی باتری نیز اطلاعات بسیار مهمی درباره میزان توان مصرفی خودرو ارائه می‌کند. در هنگام افزایش بار موتور، جریان خروجی افزایش یافته و هنگام بازیابی انرژی، جهت جریان تغییر می‌کند.

این تغییرات نشان می‌دهد که مدل ارائه‌شده قادر است رفتار واقعی سیستم محرکه خودرو را با دقت مناسبی بازتولید کند و شرایط مختلف رانندگی را به خوبی نمایش دهد.

مزایای استفاده از Simscape برای مدل‌سازی باتری

محیط Simscape امکانات گسترده‌ای برای مدل‌سازی سیستم‌های الکتریکی و ذخیره‌سازی انرژی فراهم می‌کند. استفاده از مدل‌های فیزیکی باعث می‌شود روابط واقعی میان اجزای سیستم حفظ شود و نتایج حاصل از شبیه‌سازی به رفتار واقعی تجهیزات بسیار نزدیک باشد.

امکان اتصال مدل باتری به موتورهای الکتریکی، مبدل‌های قدرت، اینورترها، سیستم‌های مدیریت انرژی و سایر بخش‌های خودرو از دیگر مزایای این محیط محسوب می‌شود. به همین دلیل Simscape یکی از محبوب‌ترین ابزارهای طراحی خودروهای برقی و هیبریدی در مراکز تحقیقاتی و صنایع خودروسازی جهان است.

شبیه‌سازی بلادرنگ (Real-Time Simulation)

یکی از ویژگی‌های ارزشمند این مدل، قابلیت اجرای آن به صورت بلادرنگ است. این شبیه‌سازی روی رایانه هدف بلادرنگ Speedgoat Performance مجهز به پردازنده چند هسته‌ای Intel Core i7 با فرکانس 3.5 گیگاهرتز مورد آزمایش قرار گرفته است.

نتایج نشان می‌دهد که مدل قادر است با گام زمانی بسیار کوچک 20 میکروثانیه به صورت Real-Time اجرا شود. این ویژگی اهمیت بسیار زیادی برای توسعه سیستم‌های کنترلی، آزمون سخت‌افزار در حلقه (Hardware-in-the-Loop یا HIL)، اعتبارسنجی کنترل‌کننده‌ها و آزمایش سامانه‌های مدیریت باتری دارد.

اجرای بلادرنگ این امکان را فراهم می‌کند که پیش از ساخت نمونه واقعی خودرو، عملکرد الگوریتم‌های کنترلی و تجهیزات مختلف در شرایط واقعی مورد ارزیابی قرار گیرند. این موضوع علاوه بر کاهش هزینه‌های توسعه، موجب افزایش ایمنی، کاهش زمان طراحی و بهبود کیفیت نهایی محصولات خواهد شد.

جمع‌بندی

شبیه‌سازی شارژ و دشارژ باتری ولتاژ بالا در Matlab و Simscape یکی از کاربردی‌ترین مدل‌ها برای تحلیل عملکرد خودروهای هیبریدی و الکتریکی به شمار می‌رود. استفاده از پروفایل واقعی جریان لینک DC، اجرای شبیه‌سازی در مدت زمان ۳۶۰۰ ثانیه، ثبت دقیق پارامترهایی مانند ولتاژ و جریان باتری و همچنین قابلیت اجرای بلادرنگ با گام زمانی ۲۰ میکروثانیه، این مدل را به ابزاری ارزشمند برای تحقیقات دانشگاهی، توسعه صنعتی و طراحی سامانه‌های مدیریت انرژی تبدیل کرده است. بهره‌گیری از چنین شبیه‌سازی‌هایی امکان بررسی دقیق رفتار باتری در شرایط واقعی رانندگی را فراهم کرده و مسیر توسعه خودروهای الکتریکی کارآمدتر، ایمن‌تر و با عمر باتری بیشتر را هموار می‌سازد.
