مقدمه

در سیستم‌های قدرت مدرن، انتقال انرژی الکتریکی در سطح ولتاژ بالا نیازمند استفاده از کابل‌های قدرت پیشرفته با ساختارهای چندلایه است. یکی از مهم‌ترین اجزای این کابل‌ها، غلاف فلزی (Sheath) است که نقش اساسی در کنترل میدان‌های الکترومغناطیسی، کاهش تلفات و افزایش ایمنی سیستم دارد. در این «شبیه‌سازی»، رفتار یک کابل AC سه‌فاز که دارای غلاف‌های رسانا در اطراف هر فاز است مورد بررسی قرار می‌گیرد. این غلاف‌ها می‌توانند به صورت سری‌باند (Series Bonded) یا کراس‌باند (Cross Bonded) به زمین متصل شوند.

هدف اصلی این «شبیه‌سازی» تحلیل اثر نوع اتصال غلاف‌ها بر روی راندمان انتقال توان، توزیع جریان‌های القایی در غلاف و همچنین بررسی رفتار گذرای سیستم در شرایط بار نامتعادل است. برای این منظور از مدل چندبخشی π (Pi-section) استفاده شده است که امکان تقریب دقیق‌تر رفتار الکتریکی کابل در طول مسیر را فراهم می‌کند.

ساختار کلی مدل کابل در «شبیه‌سازی»

در این «شبیه‌سازی»، کابل قدرت سه‌فاز به صورت مجموعه‌ای از بخش‌های π مدل‌سازی شده است. هر بخش شامل مقاومت سری، اندوکتانس و ظرفیت خازنی معادل است که رفتار توزیع‌شده کابل را تقریب می‌زند. افزایش تعداد بخش‌های π باعث افزایش دقت مدل می‌شود، زیرا رفتار موجی و افت ولتاژ در طول کابل با جزئیات بیشتری نمایش داده می‌شود، هرچند این افزایش دقت منجر به افزایش زمان محاسباتی نیز خواهد شد.

در این مدل، هر فاز توسط یک غلاف رسانا احاطه شده است. این غلاف‌ها در هر دو انتهای کابل به زمین متصل می‌شوند و این اتصال از طریق یک مقاومت ساده مدل‌سازی شده است. وجود این مقاومت نقش مهمی در محدودسازی جریان‌های گردابی و همچنین کنترل ولتاژهای القایی در غلاف دارد.

مدل π و اهمیت آن در «شبیه‌سازی» کابل قدرت

مدل π یکی از روش‌های کلاسیک در تحلیل خطوط انتقال و کابل‌های قدرت است. در این روش، هر بخش از کابل به صورت یک شبکه معادل شامل یک امپدانس سری و دو ادمیتانس موازی در ابتدا و انتهای بخش نمایش داده می‌شود. این ساختار باعث می‌شود اثرات توزیع‌شده پارامترهای الکتریکی در طول کابل به شکل قابل قبولی در «شبیه‌سازی» لحاظ شود.

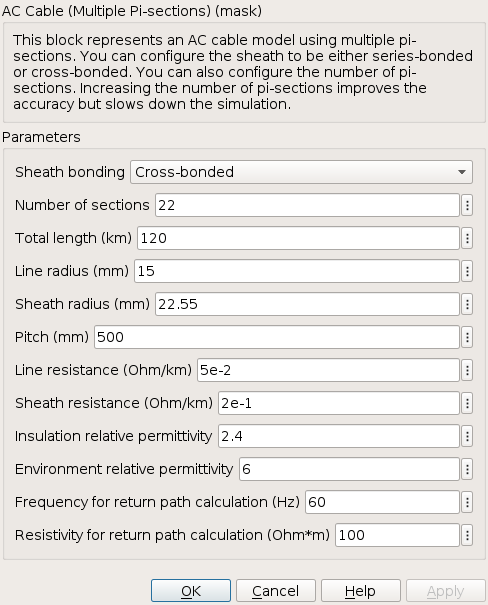

در کابل‌های طولانی، استفاده از یک مدل متمرکز منجر به خطاهای قابل توجهی در پیش‌بینی افت ولتاژ و جریان‌های نشتی می‌شود. بنابراین در این «شبیه‌سازی»، کابل به 22 بخش π تقسیم شده است تا رفتار آن با دقت بالا مورد تحلیل قرار گیرد.

اتصال سری‌باند غلاف‌ها در کابل

در حالت سری‌باند، غلاف‌های هر بخش از کابل به صورت سری به یکدیگر متصل شده و در نهایت در دو سر کابل به زمین وصل می‌شوند. این نوع اتصال باعث می‌شود جریان‌های القایی در غلاف‌ها در یک مسیر پیوسته جریان یابند.

در این «شبیه‌سازی»، مشاهده می‌شود که در حالت سری‌باند، جریان‌های غلاف نسبتاً زیاد بوده و در طول کابل توزیع یکنواختی ندارند. این جریان‌ها باعث ایجاد تلفات اهمی در غلاف شده و در نتیجه راندمان کلی سیستم کاهش می‌یابد. همچنین ولتاژ القایی در برخی نقاط افزایش یافته و می‌تواند باعث تنش الکتریکی در عایق شود.

از نظر مدلسازی در Matlab و Simscape، این حالت با اتصال مستقیم بخش‌های غلاف در هر π-section پیاده‌سازی شده و در انتها یک مقاومت زمین در هر سر کابل قرار داده می‌شود تا شرایط واقعی سیستم تا حد ممکن شبیه‌سازی شود.

اتصال کراس‌باند غلاف‌ها و مزایای آن

در حالت کراس‌باند، غلاف‌ها به صورت متقاطع بین بخش‌های مختلف کابل جابه‌جا شده و سپس به زمین متصل می‌شوند. این تکنیک باعث می‌شود جریان‌های القایی در غلاف‌ها یکدیگر را تا حد زیادی خنثی کنند.

نتایج این «شبیه‌سازی» نشان می‌دهد که در حالت کراس‌باند، جریان‌های غلاف به طور قابل توجهی کاهش یافته و تلفات انرژی کمتر می‌شود. این موضوع به طور مستقیم باعث افزایش راندمان انتقال توان در کابل می‌شود.

در مدل Simscape، این رفتار با استفاده از بلوک‌های Permute Phase پیاده‌سازی شده است که امکان جابجایی مسیرهای الکتریکی بین بخش‌های مختلف غلاف را فراهم می‌کند. این ساختار باعث می‌شود توزیع جریان در غلاف‌ها متعادل‌تر شده و اثرات القایی کاهش یابد.

مدل منبع و بار در «شبیه‌سازی»

در این «شبیه‌سازی»، یک منبع ولتاژ فشار قوی برای تغذیه کابل در نظر گرفته شده است. این منبع دارای امپدانس داخلی است که به منظور بهبود همگرایی عددی و همچنین نزدیک‌تر شدن مدل به شرایط واقعی شبکه قدرت اضافه شده است.

بار متصل به انتهای کابل از نوع مقاومتی نامتعادل در نظر گرفته شده است. این عدم تعادل در بار باعث ایجاد جریان‌های نامتقارن در فازها شده و شرایط مناسبی برای بررسی عملکرد غلاف‌ها فراهم می‌کند. در چنین شرایطی، رفتار کابل و غلاف‌ها به شدت تحت تأثیر عدم تعادل قرار می‌گیرد و تفاوت بین دو روش اتصال به وضوح قابل مشاهده است.

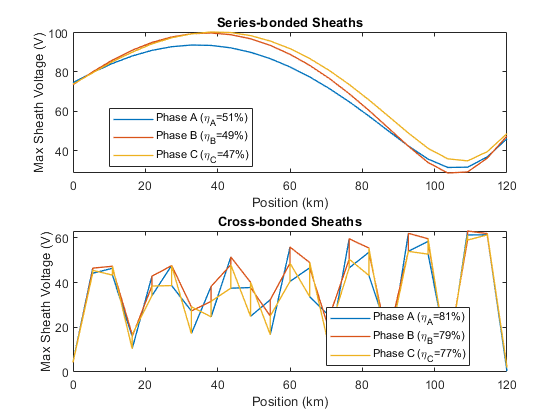

نتایج «شبیه‌سازی» و تحلیل عملکرد

نتایج حاصل از «شبیه‌سازی» در محیط Simscape نشان می‌دهد که افزایش تعداد بخش‌های π باعث افزایش دقت تحلیل می‌شود، به ویژه در بررسی جریان‌های گذرا و ولتاژهای القایی در غلاف. با این حال، این افزایش دقت هزینه محاسباتی بالاتری را به همراه دارد.

در مقایسه بین دو روش اتصال، مشاهده می‌شود که حالت کراس‌باند عملکرد بهتری نسبت به حالت سری‌باند دارد. در حالت کراس‌باند، جریان‌های غلاف به طور محسوسی کاهش یافته و تلفات اهمی کمتر می‌شود. این موضوع به ویژه در کابل‌های طولانی اهمیت بیشتری پیدا می‌کند.

در مقابل، حالت سری‌باند ساده‌تر بوده و پیاده‌سازی آن آسان‌تر است، اما از نظر بهره‌وری انرژی و کنترل تلفات در سطح پایین‌تری قرار دارد. در کاربردهایی که هزینه و سادگی طراحی اولویت دارد ممکن است این روش همچنان مورد استفاده قرار گیرد، اما در شبکه‌های انتقال توان فشار قوی، معمولاً روش کراس‌باند ترجیح داده می‌شود.

پیاده‌سازی در Matlab و Simscape

در محیط Matlab/Simulink به ویژه با استفاده از Simscape Electrical، این «شبیه‌سازی» به صورت یک مدل فیزیکی قابل پیاده‌سازی است. هر π-section به عنوان یک زیرسیستم مستقل تعریف شده و پارامترهای الکتریکی کابل در آن اعمال می‌شود.

غلاف‌ها نیز به صورت مدارهای موازی با فازها مدل‌سازی شده و اتصالات زمین در دو انتهای کابل با مقاومت مشخص تعریف می‌گردند. استفاده از بلوک‌های تخصصی شبکه قدرت در Simscape امکان تحلیل دقیق رفتار گذرا، پایداری ولتاژ و جریان‌های نشتی را فراهم می‌کند.

همچنین با استفاده از Simscape Logging می‌توان نتایج به دست آمده را به صورت نمودارهای زمانی و فرکانسی تحلیل کرد. این داده‌ها شامل جریان غلاف، افت ولتاژ در طول کابل و توان انتقالی سیستم است که برای مقایسه دو روش اتصال بسیار حیاتی هستند.

جمع‌بندی

این «شبیه‌سازی» نشان می‌دهد که نوع اتصال غلاف‌های کابل AC تأثیر مستقیمی بر عملکرد الکتریکی و راندمان سیستم دارد. استفاده از مدل π چندبخشی امکان تحلیل دقیق‌تر رفتار کابل را فراهم کرده و تفاوت‌های عملکردی بین روش‌های سری‌باند و کراس‌باند را به خوبی آشکار می‌سازد.

در نهایت، نتایج این «شبیه‌سازی» تأیید می‌کند که روش کراس‌باند از نظر کاهش تلفات و بهبود راندمان گزینه مناسب‌تری برای سیستم‌های انتقال توان فشار قوی است، در حالی که روش سری‌باند به دلیل سادگی ساختاری همچنان در برخی کاربردهای خاص قابل استفاده می‌باشد.
