تقویت‌کننده‌های مبتنی بر ترانزیستورهای اثر میدان پیوندی (JFET) از جمله مدارهای پرکاربرد در الکترونیک آنالوگ هستند که به دلیل امپدانس ورودی بسیار بالا، نویز کم و مصرف توان پایین، در بسیاری از تجهیزات صوتی، ابزارهای اندازه‌گیری و سیستم‌های پردازش سیگنال مورد استفاده قرار می‌گیرند. انتخاب صحیح نقطه کاری (Bias Point) و تحلیل پاسخ فرکانسی این تقویت‌کننده‌ها نقش مهمی در دستیابی به عملکرد مطلوب مدار دارد. در این شبیه‌سازی، یک تقویت‌کننده صوتی مبتنی بر یک ترانزیستور JFET کانال N بررسی شده و نحوه تعیین مقادیر المان‌ها، تحلیل عملکرد مدار و ارزیابی پاسخ فرکانسی آن در محیط Matlab و Simscape Electrical مورد مطالعه قرار می‌گیرد.

معرفی ساختار تقویت‌کننده JFET

ترانزیستور JFET یکی از انواع ترانزیستورهای اثر میدان است که کنترل جریان عبوری از کانال آن توسط ولتاژ گیت انجام می‌شود. برخلاف ترانزیستورهای دوقطبی (BJT)، در JFET جریان گیت تقریباً صفر بوده و همین ویژگی موجب افزایش چشمگیر امپدانس ورودی مدار می‌شود. این ویژگی سبب می‌شود که مدارهای مبتنی بر JFET برای تقویت سیگنال‌های بسیار ضعیف، به‌ویژه سیگنال‌های صوتی و اندازه‌گیری، گزینه‌ای بسیار مناسب باشند.

در این شبیه‌سازی، هدف طراحی یک تقویت‌کننده صوتی تک‌مرحله‌ای است که بتواند سیگنال ورودی را با اعوجاج کم و بهره مناسب تقویت نماید. برای رسیدن به این هدف، ابتدا نقطه کاری مناسب برای ترانزیستور تعیین شده و سپس عملکرد مدار در حوزه زمان و حوزه فرکانس مورد بررسی قرار می‌گیرد.

تعیین نقطه کاری ترانزیستور

عملکرد صحیح هر تقویت‌کننده به انتخاب دقیق نقطه کاری آن وابسته است. اگر نقطه کاری به درستی انتخاب نشود، سیگنال خروجی دچار اعوجاج شده و کیفیت تقویت کاهش می‌یابد. در این شبیه‌سازی، مقادیر مطلوب برای نقطه کاری به صورت زیر در نظر گرفته شده‌اند:

• ولتاژ درین به سورس: Vds = 5V
• جریان درین: Id = 2mA
• ولتاژ گیت به سورس: Vgs = -2V

این مقادیر به گونه‌ای انتخاب شده‌اند که ترانزیستور در ناحیه فعال خود کار کرده و امکان تقویت خطی سیگنال فراهم شود. همچنین داده‌های ارائه‌شده توسط سازنده ترانزیستور برای پارامترهای کوچک‌سیگنال نیز در مدل مورد استفاده قرار گرفته‌اند.

پارامترهای استخراج‌شده از دیتاشیت

برای آنکه مدل شبیه‌سازی رفتار واقعی قطعه را بازسازی کند، از اطلاعات موجود در دیتاشیت ترانزیستور استفاده شده است. مهم‌ترین پارامترهای مورد نیاز عبارت‌اند از:

• هدایت انتقالی (Forward Transfer Conductance): 3mS
• هدایت خروجی (Output Conductance): 50µS

این پارامترها در بلوک N-Channel JFET در محیط Simscape Electrical وارد شده‌اند تا رفتار دینامیکی ترانزیستور با دقت بیشتری مدل شود. استفاده از داده‌های واقعی دیتاشیت موجب می‌شود نتایج شبیه‌سازی تا حد زیادی با عملکرد مدار واقعی مطابقت داشته باشد.

محاسبه مقاومت‌های بایاس

یکی از مهم‌ترین مراحل طراحی تقویت‌کننده، تعیین صحیح مقاومت‌های بایاس است. این مقاومت‌ها وظیفه تثبیت نقطه کاری ترانزیستور را بر عهده دارند.

در این مدار، مقاومت R1 گیت را عملاً به زمین متصل می‌کند. بنابراین اختلاف ولتاژ دو سر مقاومت R3 برابر مقدار منفی ولتاژ Vgs خواهد بود. با توجه به اینکه مقدار Vgs برابر 2 ولت و جریان درین برابر 2 میلی‌آمپر است، مقدار مقاومت R3 از رابطه زیر به دست می‌آید:

R3 = -Vgs / Id = 2 / 2mA = 1kΩ

از سوی دیگر، مجموع افت ولتاژ مقاومت R3، ترانزیستور و مقاومت R2 باید برابر ولتاژ منبع تغذیه یعنی 15 ولت باشد. با توجه به اینکه ولتاژ درین-سورس برابر 5 ولت در نظر گرفته شده است، ولتاژ دو سر مقاومت R2 برابر 8 ولت خواهد بود. بنابراین مقدار مقاومت R2 از رابطه زیر محاسبه می‌شود:

R2 = 8V / 2mA = 4kΩ

این محاسبات تضمین می‌کنند که ترانزیستور دقیقاً در نقطه کاری طراحی‌شده قرار گیرد و بیشترین دامنه سیگنال خروجی بدون اعوجاج تولید شود.

نقش خازن‌های کوپلینگ و بای‌پس

در مدارهای تقویت‌کننده، انتخاب مناسب خازن‌ها اهمیت زیادی دارد. این قطعات علاوه بر حذف مولفه DC، بر پاسخ فرکانسی مدار نیز اثرگذار هستند.

خازن C3 به گونه‌ای انتخاب شده است که در پایین‌ترین فرکانس مورد نظر، یعنی 20 هرتز، امپدانس بسیار کوچکی داشته باشد. در نتیجه این خازن تقریباً مانند یک اتصال کوتاه عمل کرده و مانع تضعیف سیگنال‌های صوتی با فرکانس پایین نمی‌شود.

از سوی دیگر، خازن C4 به نحوی انتخاب شده است که کاهش بهره نسبت به ناحیه میان‌باند تقریباً برابر 6 دسی‌بل باشد. این ویژگی باعث می‌شود پاسخ فرکانسی مدار دارای رفتار مطلوبی بوده و فرکانس قطع پایین به شکل مناسبی تنظیم گردد.

مدلسازی مدار در محیط Simscape Electrical

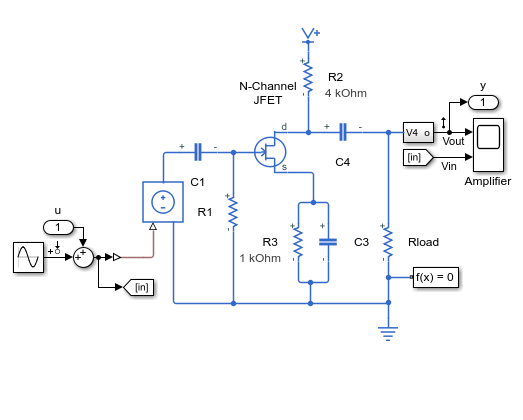

در محیط Simscape Electrical تمامی اجزای مدار شامل ترانزیستور JFET، مقاومت‌ها، خازن‌ها، منبع تغذیه و منبع سیگنال به صورت بلوک‌های استاندارد مدل‌سازی می‌شوند. این محیط امکان شبیه‌سازی دقیق رفتار مدارهای الکترونیکی را فراهم کرده و به کمک حل‌کننده‌های عددی Simulink، تغییرات ولتاژ و جریان در طول زمان محاسبه می‌شود.

یکی از مزیت‌های مهم این محیط، امکان استفاده مستقیم از پارامترهای واقعی قطعات الکترونیکی است. در نتیجه می‌توان رفتار مدار را پیش از ساخت فیزیکی با دقت بالا بررسی و اصلاح نمود.

تحلیل پاسخ زمانی مدار

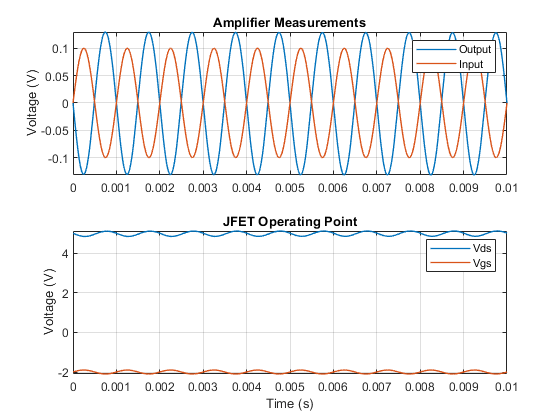

پس از اجرای شبیه‌سازی، ولتاژ خروجی تقویت‌کننده ثبت و تحلیل می‌شود. نتایج نشان می‌دهد که سیگنال خروجی نسبت به سیگنال ورودی دارای دامنه بزرگ‌تری بوده و شکل موج آن همچنان سینوسی و بدون اعوجاج قابل توجه باقی مانده است. این موضوع نشان می‌دهد که ترانزیستور در ناحیه خطی عملکرد خود قرار دارد.

بررسی جریان و ولتاژهای داخلی نیز نشان می‌دهد که نقطه کاری ترانزیستور در نزدیکی مقادیر طراحی‌شده قرار گرفته است. این موضوع یکی از مهم‌ترین شاخص‌های صحت طراحی مدار محسوب می‌شود.

تحلیل پاسخ فرکانسی

علاوه بر تحلیل زمانی، بررسی پاسخ فرکانسی نیز برای ارزیابی عملکرد تقویت‌کننده ضروری است. پاسخ فرکانسی نشان می‌دهد که بهره مدار در فرکانس‌های مختلف چگونه تغییر می‌کند و محدوده کاری مناسب تقویت‌کننده کدام است.

در Matlab، پاسخ فرکانسی این مدار با استفاده از ابزار Model Linearizer در بسته Simulink Control Design استخراج می‌شود. برای این منظور، مدل شبیه‌سازی باز شده و نقاط خطی‌سازی (Linearization Points) بر روی مسیر سیگنال مشخص می‌شوند. سپس با انتخاب گزینه Bode، نمودار بهره و فاز مدار در کل محدوده فرکانسی محاسبه می‌شود.

نمودار بود به خوبی نشان می‌دهد که مدار در ناحیه میان‌باند دارای بهره تقریباً ثابت است و در فرکانس‌های پایین و بالا به دلیل اثر خازن‌ها و ظرفیت‌های داخلی ترانزیستور، بهره کاهش پیدا می‌کند. این رفتار کاملاً مطابق انتظار برای یک تقویت‌کننده JFET استاندارد است.

مزایای استفاده از Matlab در تحلیل تقویت‌کننده JFET

استفاده از Matlab و Simscape Electrical مزایای متعددی برای تحلیل چنین مدارهایی فراهم می‌کند. امکان مشاهده همزمان ولتاژها، جریان‌ها، توان مصرفی، نقطه کاری و پاسخ فرکانسی موجب می‌شود فرآیند طراحی بسیار سریع‌تر و دقیق‌تر انجام شود. همچنین تغییر پارامترهای مدار و مشاهده تأثیر آن‌ها بر عملکرد سیستم تنها با چند کلیک امکان‌پذیر است.

به کمک این قابلیت‌ها، طراح می‌تواند پیش از ساخت نمونه واقعی، عملکرد مدار را در شرایط مختلف ارزیابی کرده و بهترین مقادیر المان‌ها را انتخاب نماید. این موضوع علاوه بر کاهش هزینه‌های طراحی، زمان توسعه مدار را نیز به میزان قابل توجهی کاهش می‌دهد.

جمع‌بندی

در این شبیه‌سازی، طراحی و تحلیل یک تقویت‌کننده صوتی مبتنی بر ترانزیستور JFET کانال N مورد بررسی قرار گرفت. ابتدا نقطه کاری مناسب با استفاده از روابط بایاس تعیین شد و سپس مقادیر مقاومت‌ها و خازن‌ها بر اساس شرایط عملکرد مدار محاسبه گردید. پس از مدل‌سازی در محیط Simscape Electrical، رفتار مدار در حوزه زمان و حوزه فرکانس مورد ارزیابی قرار گرفت. نتایج نشان دادند که ترانزیستور در نقطه کاری مطلوب قرار داشته، بهره مناسبی در ناحیه میان‌باند ایجاد می‌شود و پاسخ فرکانسی مدار

با ویژگی‌های مورد انتظار یک تقویت‌کننده صوتی JFET تطابق کامل دارد. این شبیه‌سازی نمونه‌ای مناسب برای آشنایی با طراحی تقویت‌کننده‌های مبتنی بر JFET، تحلیل پاسخ فرکانسی و بهره‌گیری از قابلیت‌های Matlab در مدل‌سازی و ارزیابی مدارهای الکترونیکی به شمار می‌رود.
