مقدمه

خطوط انتقال انرژی الکتریکی یکی از مهم‌ترین اجزای سیستم‌های قدرت هستند و رفتار صحیح آن‌ها تأثیر مستقیمی بر عملکرد، قابلیت اطمینان و کیفیت توان شبکه دارد. در مطالعات سیستم قدرت، انتخاب مدل مناسب برای نمایش رفتار خطوط انتقال اهمیت بسیار زیادی دارد؛ زیرا هر مدل قادر است ویژگی‌های خاصی از خط را با دقت متفاوت شبیه‌سازی کند. در بسیاری از کاربردهای مهندسی، بررسی پاسخ گذرا و همچنین تحلیل رفتار فرکانسی خطوط انتقال، نقش مهمی در طراحی تجهیزات حفاظتی، ارزیابی اضافه ولتاژها، مطالعه امواج رونده و تحلیل پایداری شبکه ایفا می‌کند.

در این شبیه سازی، عملکرد دو مدل متداول برای نمایش یک خط انتقال تک‌فاز شامل مدل پارامترهای توزیع‌شده (Distributed Parameter Line) و مدل PI چندبخشی مورد بررسی قرار می‌گیرد. هدف اصلی، مقایسه رفتار این دو مدل در حوزه زمان و حوزه فرکانس است تا مشخص شود هر مدل در چه شرایطی می‌تواند پاسخ مناسبی ارائه دهد و چه تفاوت‌هایی میان نتایج حاصل از آن‌ها وجود دارد.

معرفی ساختار شبیه سازی

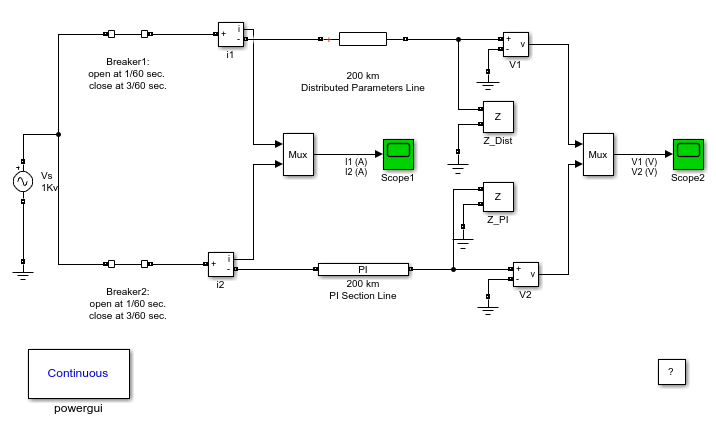

در این مدل، یک خط انتقال به طول ۲۰۰ کیلومتر به یک منبع ولتاژ بی‌نهایت با مشخصات ۱ کیلوولت و فرکانس ۶۰ هرتز متصل شده است. در ابتدای شبیه سازی، خط انتقال بدون انرژی است و پس از گذشت دو سیکل مجدداً توسط کلید قدرت به شبکه متصل می‌شود. این فرآیند امکان مطالعه رفتار گذرای خط هنگام قطع و وصل را فراهم می‌کند.

دو مدل مختلف برای نمایش خط انتقال به صورت هم‌زمان در مدار قرار گرفته‌اند. نخست، مدل پارامترهای توزیع‌شده که پارامترهای مقاومت، اندوکتانس، ظرفیت خازنی و هدایت را در سراسر طول خط به صورت پیوسته در نظر می‌گیرد و دوم، مدل PI که از دو بخش ۱۰۰ کیلومتری تشکیل شده است و پارامترهای خط را به صورت متمرکز در هر بخش مدل می‌کند.

به منظور مقایسه دقیق عملکرد این دو مدل، جریان‌های انتهای ارسال و ولتاژهای انتهای دریافت اندازه‌گیری می‌شوند. همچنین در انتهای باز هر دو خط، بلوک‌های اندازه‌گیری امپدانس قرار گرفته‌اند تا بتوان پاسخ فرکانسی هر مدل را نیز مورد بررسی قرار داد.

مدل پارامترهای توزیع‌شده

مدل Distributed Parameter دقیق‌ترین مدل برای نمایش خطوط انتقال بلند محسوب می‌شود. در این مدل، تمامی پارامترهای الکتریکی در طول خط توزیع شده‌اند و انتشار امواج الکترومغناطیسی با سرعت واقعی در امتداد خط شبیه سازی می‌شود. این ویژگی باعث می‌شود اثرات ناشی از امواج رونده، بازتاب موج، تغییرات ناگهانی ولتاژ و جریان و همچنین رفتار فرکانسی خط با دقت بسیار بالایی نمایش داده شوند.

از آنجا که این مدل انتشار موج را به صورت واقعی در نظر می‌گیرد، در هنگام وقوع کلیدزنی یا بروز خطا می‌تواند پاسخ‌های گذرای بسیار دقیقی تولید کند. به همین دلیل در مطالعات اضافه ولتاژ، حفاظت خطوط انتقال، تحلیل صاعقه و بررسی عملکرد تجهیزات حفاظتی کاربرد فراوانی دارد.

مدل PI دو بخشی

مدل PI یکی از پرکاربردترین مدل‌های خطوط انتقال در مطالعات سیستم قدرت است. در این روش، پارامترهای خط به صورت المان‌های متمرکز مقاومت، سلف و خازن در یک یا چند بخش قرار می‌گیرند. در این شبیه سازی، خط ۲۰۰ کیلومتری به دو قسمت مساوی تقسیم شده و هر قسمت توسط یک مدار PI نمایش داده شده است.

مزیت اصلی این مدل، سادگی محاسبات و سرعت بالای شبیه سازی است. اگرچه این مدل قادر به نمایش بسیاری از رفتارهای حالت ماندگار و گذرای ساده است، اما در بازسازی دقیق امواج رونده و بازتاب‌های سریع، دقت آن نسبت به مدل پارامترهای توزیع‌شده کمتر خواهد بود.

بررسی حالت ماندگار

اولین مرحله از شبیه سازی، بررسی عملکرد هر دو مدل در شرایط حالت ماندگار است. با استفاده از بلوک Powergui و انتخاب گزینه Steady-State Voltages and Currents می‌توان ولتاژها و جریان‌های فازوری را مشاهده کرد.

نتایج نشان می‌دهد که هر دو مدل در شرایط ماندگار تقریباً پاسخ یکسانی تولید می‌کنند. مقادیر ولتاژ و جریان اندازه‌گیری شده در دو مدل کاملاً با یکدیگر تطابق دارند که نشان می‌دهد برای مطالعات عادی شبکه و تحلیل حالت ماندگار، استفاده از مدل PI می‌تواند دقت مناسبی داشته باشد.

این موضوع یکی از دلایل محبوبیت مدل PI در مطالعات پخش بار، اتصال کوتاه و بسیاری از تحلیل‌های روزمره سیستم قدرت است؛ زیرا با وجود سادگی مدل، نتایج قابل قبولی در فرکانس اصلی شبکه ارائه می‌دهد.

مقایسه عملکرد در حوزه زمان

بخش مهم این شبیه سازی مربوط به مقایسه پاسخ زمانی دو مدل است. پس از اجرای شبیه سازی و مشاهده نمودارهای جریان و ولتاژ، اختلاف عملکرد دو مدل به خوبی قابل مشاهده خواهد بود.

در مدل پارامترهای توزیع‌شده، هنگام باز و بسته شدن کلید قدرت، تغییرات بسیار سریع ولتاژ و جریان همراه با لبه‌های تیز مشاهده می‌شود. این تغییرات ناشی از انتشار امواج رونده در طول خط و بازتاب آن‌ها در دو انتهای خط انتقال است.

زمانی که موج ولتاژ به انتهای باز خط می‌رسد، بازتاب پیدا کرده و مجدداً در طول خط حرکت می‌کند. این فرآیند چندین بار تکرار می‌شود و موجب ایجاد پله‌های ولتاژ و جریان در شکل موج‌ها می‌شود. این رفتار دقیقاً همان پدیده‌ای است که در خطوط انتقال واقعی نیز مشاهده می‌شود.

در مقابل، مدل PI چنین تغییرات سریعی را نمایش نمی‌دهد. به دلیل آنکه پارامترهای خط به صورت متمرکز مدل شده‌اند، امواج رونده تا حد زیادی فیلتر می‌شوند و شکل موج‌ها نرم‌تر و یکنواخت‌تر به نظر می‌رسند. بنابراین بسیاری از جزئیات گذرای سریع در این مدل قابل مشاهده نیست.

این تفاوت نشان می‌دهد که در مطالعات مربوط به کلیدزنی، اضافه ولتاژهای گذرا، برخورد صاعقه و تحلیل امواج رونده، استفاده از مدل پارامترهای توزیع‌شده ضروری خواهد بود.

بررسی پاسخ فرکانسی

یکی دیگر از بخش‌های مهم این شبیه سازی، تحلیل رفتار فرکانسی دو مدل است. با استفاده از قابلیت Impedance vs Frequency در بلوک Powergui، امپدانس هر دو مدل در بازه فرکانسی صفر تا ۲۰۰۰ هرتز با گام‌های ۲ هرتزی محاسبه می‌شود.

برای این منظور، بلوک‌های اندازه‌گیری امپدانس متصل به هر دو مدل انتخاب شده و پاسخ آن‌ها بر روی یک نمودار مشترک نمایش داده می‌شود. این نمودار امکان مقایسه مستقیم رفتار فرکانسی دو مدل را فراهم می‌کند.

تحلیل پاسخ مدل پارامترهای توزیع‌شده

نتایج نشان می‌دهد که مدل پارامترهای توزیع‌شده دارای مجموعه‌ای از قطب‌ها و صفرهای متوالی است که با فاصله تقریباً ۴۸۶ هرتز از یکدیگر قرار گرفته‌اند. اولین قطب در حدود ۲۴۳ هرتز ظاهر می‌شود.

این فرکانس از رابطه زیر به دست می‌آید:

f = 1 / (4T)

که در آن T زمان انتشار موج در طول خط انتقال است و از رابطه زیر محاسبه می‌شود:

T = Length × √(L × C)

با جایگذاری طول خط برابر ۲۰۰ کیلومتر و مقادیر اندوکتانس و ظرفیت خازنی، زمان انتشار موج برابر تقریباً ۱٫۰۲۸ میلی‌ثانیه به دست می‌آید. این زمان بیانگر مدت زمانی است که موج الکترومغناطیسی برای حرکت از یک انتهای خط به انتهای دیگر نیاز دارد.

وجود این قطب‌ها و صفرهای متوالی نشان‌دهنده ماهیت موجی خطوط انتقال است و بیان می‌کند که پاسخ فرکانسی این مدل کاملاً وابسته به انتشار موج در طول خط می‌باشد.

تحلیل پاسخ مدل PI

در مقابل، مدل PI تنها دو قطب اصلی در پاسخ فرکانسی خود نشان می‌دهد. دلیل این موضوع آن است که کل خط انتقال تنها توسط دو بخش PI مدل شده است و بنابراین تعداد مودهای قابل نمایش محدود خواهد بود.

هرچه تعداد بخش‌های PI افزایش یابد، پاسخ فرکانسی این مدل به رفتار واقعی خط نزدیک‌تر می‌شود، اما در عوض پیچیدگی محاسبات و زمان اجرای شبیه سازی نیز افزایش خواهد یافت.

مقایسه دقت دو مدل

مقایسه نتایج نشان می‌دهد که مدل PI دو بخشی در محدوده فرکانسی صفر تا حدود ۳۵۰ هرتز تقریب بسیار مناسبی از مدل پارامترهای توزیع‌شده ارائه می‌دهد. بنابراین برای بسیاری از مطالعات بهره‌برداری شبکه که عمدتاً در فرکانس اصلی یا هارمونیک‌های پایین انجام می‌شوند، این مدل انتخاب مناسبی خواهد بود.

با این حال، در فرکانس‌های بالاتر اختلاف بین دو مدل افزایش می‌یابد و مدل PI دیگر قادر به نمایش صحیح رفتار موجی خط نیست. در چنین شرایطی، مدل پارامترهای توزیع‌شده تنها گزینه مناسب برای دستیابی به نتایج دقیق خواهد بود.

مزایای اجرای این شبیه سازی در Matlab

محیط Simulink و Simscape Electrical در نرم‌افزار Matlab ابزارهای کاملی برای مدل‌سازی خطوط انتقال، تجهیزات قدرت و تحلیل رفتار گذرا و فرکانسی شبکه ارائه می‌کنند. وجود بلوک‌هایی مانند Powergui، Impedance Measurement، Distributed Parameter Line و PI Section Line باعث می‌شود بتوان تنها با چند تغییر ساده، انواع مطالعات زمانی و فرکانسی را انجام داد.

از دیگر مزایای این شبیه سازی می‌توان به امکان مشاهده هم‌زمان شکل موج‌ها، استخراج پاسخ فرکانسی، اندازه‌گیری امپدانس، تحلیل انتشار امواج، بررسی کلیدزنی خطوط و مقایسه مستقیم مدل‌های مختلف اشاره کرد. این قابلیت‌ها باعث شده‌اند Matlab به یکی از مهم‌ترین ابزارهای آموزشی، پژوهشی و صنعتی در حوزه سیستم‌های قدرت تبدیل شود.

جمع‌بندی

این شبیه سازی نشان می‌دهد که هر دو مدل پارامترهای توزیع‌شده و PI در تحلیل حالت ماندگار عملکرد تقریباً یکسانی دارند، اما در مطالعات گذرا و تحلیل فرکانسی تفاوت‌های قابل توجهی میان آن‌ها مشاهده می‌شود. مدل پارامترهای توزیع‌شده قادر است انتشار امواج، بازتاب‌ها و پاسخ واقعی خطوط انتقال را با دقت بسیار بالا نمایش دهد، در حالی که مدل PI به دلیل ساختار ساده‌تر خود بسیاری از این پدیده‌ها را هموار کرده و تنها تقریب مناسبی در محدوده فرکانس‌های پایین ارائه می‌دهد. انتخاب هر یک از این مدل‌ها باید با توجه به هدف مطالعه، سطح دقت مورد نیاز و زمان محاسباتی مورد انتظار انجام شود تا بهترین توازن میان دقت و کارایی در شبیه سازی سیستم قدرت حاصل گردد.
