راه‌اندازی موتورهای جریان مستقیم (DC) یکی از مهم‌ترین مباحث در ماشین‌های الکتریکی و سیستم‌های درایو محسوب می‌شود. اگرچه امروزه استفاده از درایوهای الکترونیکی پیشرفته و کنترل‌کننده‌های مبتنی بر نیمه‌هادی‌ها بسیار رایج شده است، اما شناخت روش‌های کلاسیک راه‌اندازی موتورهای DC همچنان از اهمیت ویژه‌ای برخوردار است. این روش‌ها نه تنها مبانی عملکرد موتورهای جریان مستقیم را به خوبی نشان می‌دهند، بلکه در بسیاری از صنایع قدیمی و تجهیزات موجود نیز همچنان مورد استفاده قرار می‌گیرند.

در این شبیه‌سازی، فرآیند راه‌اندازی یک موتور DC با توان 5 اسب بخار و ولتاژ نامی 240 ولت بررسی می‌شود. برای محدود کردن جریان راه‌اندازی از یک استارتر مقاومتی سه‌مرحله‌ای استفاده شده است. این روش باعث می‌شود جریان اولیه موتور در محدوده مجاز باقی مانده و از آسیب دیدن سیم‌پیچ آرمیچر جلوگیری شود.

اهمیت محدود کردن جریان راه‌اندازی

در لحظه‌ای که موتور DC به منبع تغذیه متصل می‌شود، سرعت روتور برابر صفر است. در نتیجه نیروی محرکه معکوس (Back EMF) نیز صفر خواهد بود. از آنجایی که جریان آرمیچر از رابطه اختلاف ولتاژ تغذیه و نیروی محرکه معکوس تقسیم بر مقاومت آرمیچر به دست می‌آید، در لحظه شروع تنها مقاومت بسیار کوچک آرمیچر در مسیر جریان قرار دارد. این موضوع سبب عبور جریان بسیار بزرگی از موتور می‌شود که می‌تواند چندین برابر جریان نامی باشد.

این جریان زیاد علاوه بر ایجاد تنش حرارتی در سیم‌پیچ‌ها، موجب افزایش جرقه در کموتاتور، کاهش عمر برس‌ها، افت ولتاژ شبکه و وارد شدن شوک مکانیکی به محور موتور خواهد شد. به همین دلیل استفاده از استارتر مقاومتی در موتورهای DC یکی از رایج‌ترین روش‌های راه‌اندازی محسوب می‌شود.

استارتر مقاومتی سه‌مرحله‌ای

در این شبیه‌سازی از یک استارتر سه‌مرحله‌ای استفاده شده است. در این روش چند مقاومت به صورت سری با آرمیچر قرار می‌گیرند. در ابتدای راه‌اندازی تمامی مقاومت‌ها در مدار هستند و جریان موتور را محدود می‌کنند. با افزایش سرعت موتور، نیروی محرکه معکوس نیز افزایش یافته و مقدار جریان کاهش پیدا می‌کند. در این شرایط مقاومت‌ها به صورت مرحله‌ای از مدار خارج می‌شوند تا در نهایت موتور بدون مقاومت اضافی و با ولتاژ کامل تغذیه شود.

استفاده از چند مرحله به جای حذف ناگهانی مقاومت‌ها باعث می‌شود تغییرات جریان و گشتاور به صورت نرم انجام شود و موتور بدون شوک الکتریکی و مکانیکی به سرعت نامی برسد.

مشخصات موتور مورد بررسی

• نوع موتور: موتور جریان مستقیم (DC)
• توان نامی: 5 اسب بخار (HP)
• ولتاژ نامی: 240 ولت
• نوع راه‌اندازی: استارتر مقاومتی سه‌مرحله‌ای
• ولتاژ میدان: 240 ولت

محاسبه نیروی محرکه القایی (Back EMF)

در شرایط نامی، نیروی محرکه معکوس موتور از رابطه زیر محاسبه می‌شود:

E = 240 – (16.2 × 0.6) = 230.3 V

عدد 16.2 آمپر جریان آرمیچر و مقاومت آرمیچر برابر 0.6 اهم در نظر گرفته شده است. بنابراین افت ولتاژ روی آرمیچر حدود 9.7 ولت بوده و نیروی محرکه القایی برابر با 230.3 ولت خواهد بود.

این مقدار نشان می‌دهد که در حالت پایدار، بخش عمده ولتاژ تغذیه صرف تولید نیروی محرکه معکوس شده و تنها قسمت کوچکی از ولتاژ برای جبران افت اهمی سیم‌پیچ آرمیچر مصرف می‌شود.

توان الکترومغناطیسی موتور

توان الکترومغناطیسی تولید شده توسط موتور از حاصل‌ضرب نیروی محرکه القایی در جریان آرمیچر به دست می‌آید:

Pe = 230.3 × 16.2 = 3731 W

این مقدار تقریباً برابر با 5 اسب بخار است که نشان می‌دهد موتور در شرایط نامی خود کار می‌کند.

محاسبه جریان میدان

جریان سیم‌پیچ میدان برابر است با:

If = 240 / 240 = 1 A

این جریان شار مغناطیسی مورد نیاز موتور را ایجاد کرده و نقش مهمی در تولید گشتاور و تنظیم سرعت دارد.

محاسبه سرعت موتور

با استفاده از رابطه بین نیروی محرکه القایی، سرعت زاویه‌ای و شار میدان می‌توان سرعت موتور را محاسبه کرد:

E = ω × Laf × If

با قرار دادن مقادیر موجود خواهیم داشت:

ω = 230.3 / 1.8 = 127.7 rad/s

این مقدار معادل سرعت تقریبی زیر است:

1220 دور بر دقیقه

این سرعت با مشخصات موتور 5 اسب بخار کاملاً سازگار بوده و نشان‌دهنده عملکرد صحیح سیستم است.

محاسبه گشتاور نامی

گشتاور الکترومغناطیسی موتور از تقسیم توان بر سرعت زاویه‌ای به دست می‌آید:

Te = 3731 / 127.7 = 29.2 N.m

این مقدار گشتاور بیانگر توانایی موتور در به حرکت درآوردن بار مکانیکی متصل به محور است و در زمان راه‌اندازی نیز نقش مهمی در غلبه بر اینرسی بار دارد.

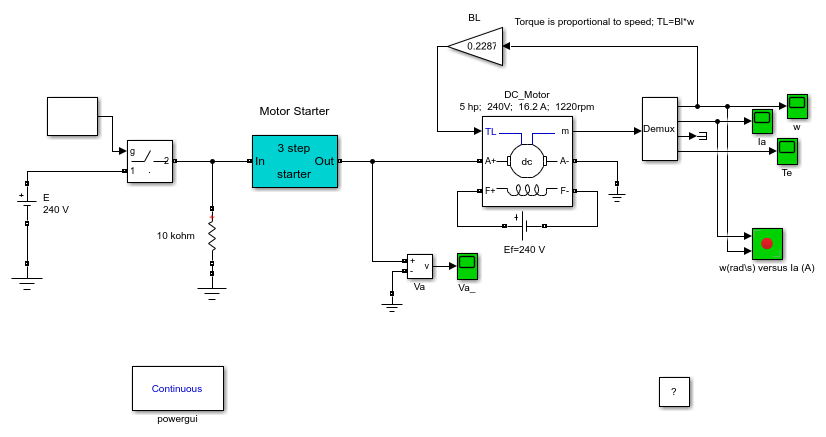

فرآیند راه‌اندازی موتور در شبیه‌سازی Matlab

در محیط Matlab و Simulink این سیستم به گونه‌ای مدل‌سازی می‌شود که ابتدا موتور در حالت سکون قرار دارد و تمامی مقاومت‌های استارتر در مدار هستند. در این وضعیت جریان اولیه محدود شده و از افزایش بیش از حد آن جلوگیری می‌شود.

با افزایش سرعت موتور، نیروی محرکه معکوس به تدریج افزایش یافته و جریان آرمیچر کاهش پیدا می‌کند. زمانی که جریان به مقدار مشخصی برسد، اولین مقاومت از مدار حذف می‌شود. این فرآیند برای مقاومت دوم و سوم نیز تکرار شده تا در نهایت موتور مستقیماً به منبع تغذیه متصل گردد.

در شبیه‌سازی می‌توان تغییرات سرعت، جریان آرمیچر، جریان میدان، گشتاور الکترومغناطیسی و نیروی محرکه القایی را به صورت هم‌زمان مشاهده کرد. این نمودارها رفتار گذرای موتور را به خوبی نمایش می‌دهند و نشان می‌دهند چگونه موتور بدون ایجاد اضافه جریان شدید به سرعت نامی می‌رسد.

نتایج مورد انتظار از شبیه‌سازی

• محدود شدن جریان اولیه موتور
• افزایش تدریجی سرعت تا حدود 1220 دور بر دقیقه
• افزایش پیوسته نیروی محرکه معکوس
• کاهش تدریجی جریان آرمیچر با افزایش سرعت
• حذف مرحله‌ای مقاومت‌های استارتر
• رسیدن موتور به گشتاور نامی حدود 29.2 نیوتن‌متر
• کاهش تنش‌های الکتریکی و مکانیکی هنگام راه‌اندازی

مزایای استفاده از استارتر مقاومتی

یکی از مهم‌ترین مزایای این روش، سادگی ساختار و قابلیت اطمینان بالای آن است. همچنین هزینه پیاده‌سازی آن نسبت به بسیاری از روش‌های مدرن کمتر بوده و تعمیر و نگهداری آسان‌تری دارد. محدود شدن جریان راه‌اندازی، کاهش استهلاک کموتاتور و برس‌ها، جلوگیری از افت ولتاژ شبکه و افزایش طول عمر موتور از دیگر مزایای این روش محسوب می‌شوند.

البته این روش بدون نقص نیست. وجود مقاومت‌های راه‌انداز باعث اتلاف انرژی به صورت گرما می‌شود و کنترل سرعت نیز نسبت به درایوهای الکترونیکی دقت کمتری دارد. به همین دلیل در کاربردهای جدید معمولاً از مبدل‌های الکترونیک قدرت برای راه‌اندازی و کنترل موتورهای DC استفاده می‌شود.

کاربردهای آموزشی این شبیه‌سازی

این شبیه‌سازی یکی از مثال‌های بسیار مناسب برای آموزش درس ماشین‌های الکتریکی، درایوهای الکتریکی و الکترونیک قدرت است. دانشجویان می‌توانند تأثیر مقاومت راه‌انداز، تغییرات جریان آرمیچر، تولید نیروی محرکه معکوس، افزایش سرعت و تغییر گشتاور را به صورت عملی مشاهده کنند. همچنین امکان تغییر پارامترهایی مانند مقدار مقاومت‌ها، زمان حذف هر مرحله، مقدار بار مکانیکی و مشخصات موتور وجود دارد تا اثر هر پارامتر بر عملکرد سیستم بررسی شود.

جمع‌بندی

در این شبیه‌سازی، فرآیند راه‌اندازی یک موتور جریان مستقیم 240 ولت و 5 اسب بخار با استفاده از استارتر مقاومتی سه‌مرحله‌ای مورد بررسی قرار گرفت. نتایج نشان می‌دهد که استفاده از مقاومت‌های راه‌انداز نقش بسیار مهمی در محدود کردن جریان اولیه، جلوگیری از آسیب به سیم‌پیچ آرمیچر، کاهش تنش‌های مکانیکی و دستیابی به یک راه‌اندازی نرم و ایمن دارد. همچنین محاسبات مربوط به نیروی محرکه القایی، جریان میدان، سرعت نامی و گشتاور موتور با نتایج حاصل از شبیه‌سازی مطابقت داشته و صحت مدل ارائه شده را تأیید می‌کند. این مثال یکی از شبیه‌سازی‌های پایه و بسیار ارزشمند در محیط Matlab و Simulink محسوب می‌شود و درک مناسبی از رفتار دینامیکی موتورهای جریان مستقیم در هنگام راه‌اندازی در اختیار دانشجویان و مهندسان برق قرار می‌دهد.
