موتورهای القایی تک‌فاز از پرکاربردترین ماشین‌های الکتریکی در تجهیزات خانگی، صنعتی سبک و سامانه‌های کنترلی هستند. این موتورها به دلیل ساختار ساده، هزینه پایین، قابلیت اطمینان بالا و نیاز کم به تعمیر و نگهداری، جایگاه ویژه‌ای در صنایع مختلف پیدا کرده‌اند. با این حال، کنترل دقیق سرعت و گشتاور این موتورها همواره یکی از چالش‌های مهم مهندسان برق قدرت و کنترل بوده است. پیشرفت الگوریتم‌های کنترلی و توسعه نرم‌افزارهای شبیه‌سازی مانند Matlab/Simulink و Simscape Electrical باعث شده است که طراحی و تحلیل سیستم‌های محرکه موتورهای القایی تک‌فاز با دقت بسیار بالایی انجام شود.

در این شبیه سازی، عملکرد یک درایو موتور القایی تک‌فاز در هنگام تنظیم سرعت مورد بررسی قرار می‌گیرد. مدل ارائه شده از کتابخانه Specialized Power Systems استفاده می‌کند و امکان بررسی رفتار موتور در شرایط مختلف کنترلی را فراهم می‌سازد. همچنین دو روش پیشرفته کنترل برداری شامل کنترل میدان‌گرا (Field Oriented Control یا FOC) و کنترل مستقیم گشتاور (Direct Torque Control یا DTC) در این مدل پیاده‌سازی شده‌اند تا عملکرد آن‌ها از نظر پاسخ دینامیکی، کنترل سرعت و تولید گشتاور قابل مقایسه باشد.

معرفی سیستم شبیه سازی

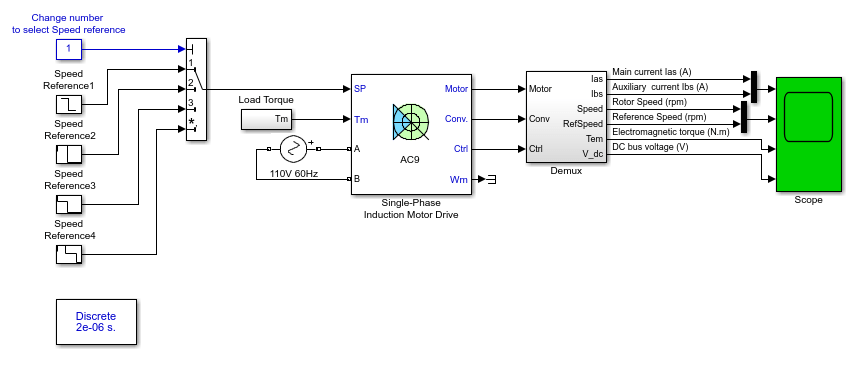

مدل ارائه شده مربوط به یک موتور القایی تک‌فاز با توان یک چهارم اسب بخار (1/4 HP) بوده که با ولتاژ نامی 110 ولت و فرکانس 60 هرتز کار می‌کند. برخلاف بسیاری از مدل‌های ساده، در این شبیه سازی هر دو سیم‌پیچ اصلی و کمکی موتور به صورت مستقل در دسترس قرار دارند. این ویژگی باعث می‌شود بتوان رفتار واقعی موتور را با دقت بیشتری مدل‌سازی کرد و عملکرد هر دو سیم‌پیچ را در شرایط مختلف کاری مورد ارزیابی قرار داد.

در موتورهای القایی تک‌فاز، وجود سیم‌پیچ کمکی برای ایجاد میدان مغناطیسی گردان اولیه ضروری است. در این مدل نیز هر دو سیم‌پیچ اصلی و کمکی به صورت همزمان در فرآیند کنترل مشارکت داشته و کنترل‌کننده قادر است جریان هر دو سیم‌پیچ را مدیریت کند.

اینورتر تغذیه موتور

تغذیه موتور توسط یک اینورتر دو شاخه (Two-Leg Inverter) انجام می‌شود. این اینورتر با استفاده از بلوک Universal Bridge در محیط Simulink ساخته شده است. بلوک Universal Bridge یکی از مهم‌ترین بلوک‌های کتابخانه Specialized Power Systems محسوب می‌شود و قابلیت مدل‌سازی انواع مبدل‌های قدرت مبتنی بر IGBT، MOSFET، GTO و سایر کلیدهای نیمه‌هادی را فراهم می‌کند.

استفاده از اینورتر موجب می‌شود ولتاژ و فرکانس اعمال شده به موتور به صورت کاملاً کنترل‌شده تغییر کرده و امکان کنترل دقیق سرعت فراهم شود. علاوه بر این، وجود باس DC در ساختار اینورتر باعث می‌شود بتوان عملکرد مبدل و کیفیت ولتاژ لینک DC را نیز در طول شبیه سازی مورد بررسی قرار داد.

حلقه کنترل سرعت

یکی از مهم‌ترین بخش‌های این شبیه سازی، حلقه کنترل سرعت است. این بخش از یک کنترل‌کننده تناسبی-انتگرالی (PI Controller) استفاده می‌کند تا اختلاف میان سرعت مرجع و سرعت واقعی موتور را به حداقل برساند.

کنترل‌کننده PI پس از دریافت خطای سرعت، دو کمیت بسیار مهم یعنی مرجع شار مغناطیسی و مرجع گشتاور را تولید می‌کند. این مقادیر به بلوک کنترل برداری ارسال شده و در ادامه جریان‌های مورد نیاز موتور تولید می‌شوند. انتخاب کنترل‌کننده PI به دلیل سادگی، پایداری مناسب و عملکرد مطلوب در کاربردهای صنعتی، یکی از رایج‌ترین روش‌های کنترل سرعت موتورهای الکتریکی محسوب می‌شود.

کنترل میدان‌گرا (FOC)

یکی از روش‌های کنترلی موجود در این شبیه سازی، کنترل میدان‌گرا یا Field Oriented Control است. در این روش، شار و گشتاور موتور به صورت مستقل کنترل می‌شوند. این موضوع باعث می‌شود موتور همانند یک موتور DC رفتار کرده و کنترل سرعت با دقت بسیار بالایی انجام گیرد.

در کنترل FOC ابتدا جریان‌های سه‌فاز معادل به دستگاه مختصات dq منتقل شده و سپس مؤلفه تولیدکننده شار و مؤلفه تولیدکننده گشتاور به صورت جداگانه کنترل می‌شوند. این روش موجب کاهش نوسانات گشتاور، افزایش راندمان و بهبود کیفیت کنترل سرعت خواهد شد.

کنترل مستقیم گشتاور (DTC)

دومین روش کنترلی استفاده شده در این مدل، کنترل مستقیم گشتاور یا Direct Torque Control است. در این روش برخلاف FOC نیازی به تبدیل‌های پیچیده مختصاتی وجود ندارد و کنترل‌کننده مستقیماً شار و گشتاور موتور را کنترل می‌کند.

روش DTC دارای پاسخ دینامیکی بسیار سریع بوده و در تغییرات ناگهانی بار یا تغییرات مرجع سرعت عملکرد بسیار مناسبی از خود نشان می‌دهد. البته این روش معمولاً دارای ریپل گشتاور بیشتری نسبت به FOC است که در بسیاری از کاربردها با انتخاب مناسب پارامترهای کنترل قابل کاهش خواهد بود.

مدولاسیون مبتنی بر هیسترزیس

در این شبیه سازی، فرآیند تولید پالس‌های کلیدزنی اینورتر بر پایه کنترل هیسترزیس انجام می‌شود. در این روش جریان یا گشتاور همواره در یک باند مشخص نگه داشته می‌شود و هرگاه مقدار آن از محدوده تعیین شده خارج گردد، وضعیت کلیدهای اینورتر تغییر می‌کند.

کنترل هیسترزیس دارای سرعت پاسخ بالا، ساختار ساده و مقاومت مناسب در برابر تغییرات پارامترهای موتور است و به همین دلیل در بسیاری از کاربردهای صنعتی مورد استفاده قرار می‌گیرد.

سیگنال‌های قابل مشاهده در شبیه سازی

در این مدل مجموعه‌ای از مهم‌ترین کمیت‌های الکتریکی و مکانیکی موتور در اختیار کاربر قرار می‌گیرد. این اطلاعات امکان تحلیل دقیق عملکرد سیستم را فراهم می‌کنند.

• جریان سیم‌پیچ اصلی استاتور
• جریان سیم‌پیچ کمکی استاتور
• سرعت لحظه‌ای روتور
• گشتاور الکترومغناطیسی تولید شده
• ولتاژ باس DC اینورتر
• سرعت مرجع تنظیم شده توسط کاربر

تمام این سیگنال‌ها از طریق بلوک Scope قابل مشاهده بوده و امکان بررسی پاسخ گذرای سیستم، کیفیت کنترل و رفتار موتور در شرایط مختلف وجود دارد.

اجرای شبیه سازی

برای اجرای شبیه سازی ابتدا یکی از چهار مقدار سرعت مرجع موجود انتخاب می‌شود. پس از شروع شبیه سازی، کنترل‌کننده تلاش می‌کند سرعت واقعی موتور را به مقدار مرجع برساند. در طول اجرا می‌توان تغییرات جریان سیم‌پیچ‌ها، سرعت روتور، گشتاور تولیدی و ولتاژ لینک DC را مشاهده کرد.

پس از پایان اولین اجرا، می‌توان شبیه سازی را مجدداً آغاز کرد و این بار تغییرات متوالی سرعت مرجع را اعمال نمود. همچنین امکان تغییر نوع کنترل از FOC به DTC و بالعکس وجود دارد تا تفاوت عملکرد این دو روش به صورت عملی مشاهده شود.

تحلیل نتایج

در حالت استفاده از کنترل میدان‌گرا معمولاً پاسخ سرعت نرم‌تر بوده و ریپل گشتاور کاهش می‌یابد. این ویژگی برای کاربردهایی که نیاز به حرکت یکنواخت دارند بسیار ارزشمند است. در مقابل، کنترل مستقیم گشتاور معمولاً پاسخ سریع‌تری نسبت به تغییرات سرعت یا بار از خود نشان می‌دهد و در کاربردهای دینامیکی عملکرد مناسبی ارائه می‌کند.

همچنین بررسی ولتاژ باس DC اطلاعات ارزشمندی درباره عملکرد اینورتر و کیفیت تغذیه موتور فراهم می‌کند. تغییرات جریان سیم‌پیچ‌های اصلی و کمکی نیز بیانگر نحوه عملکرد سیستم کنترل در تولید میدان مغناطیسی مناسب برای راه‌اندازی و کنترل موتور است.

مزایای این شبیه سازی

• مدل‌سازی دقیق موتور القایی تک‌فاز با سیم‌پیچ اصلی و کمکی
• استفاده از اینورتر دو شاخه مبتنی بر Universal Bridge
• پیاده‌سازی کنترل‌کننده PI برای تنظیم سرعت
• امکان انتخاب بین دو روش FOC و DTC
• استفاده از مدولاسیون هیسترزیس برای کنترل کلیدهای اینورتر
• قابلیت مشاهده تمامی پارامترهای مهم الکتریکی و مکانیکی موتور
• امکان بررسی پاسخ سیستم در تغییرات متوالی سرعت مرجع
• مناسب برای آموزش، پژوهش و توسعه سیستم‌های محرکه الکتریکی

جمع‌بندی

این شبیه سازی یکی از نمونه‌های کاربردی و آموزشی برای بررسی عملکرد درایو موتور القایی تک‌فاز در محیط Matlab و Simulink محسوب می‌شود. استفاده همزمان از کنترل‌کننده PI، اینورتر دو شاخه، مدولاسیون هیسترزیس و دو الگوریتم پیشرفته کنترل برداری FOC و DTC، بستری مناسب برای تحلیل دقیق رفتار موتور در شرایط مختلف ایجاد کرده است. امکان مشاهده جریان سیم‌پیچ‌ها، سرعت، گشتاور و ولتاژ باس DC باعث می‌شود کاربران بتوانند عملکرد سیستم را به صورت جامع ارزیابی کرده و تفاوت میان روش‌های مختلف کنترل را به خوبی درک کنند. این شبیه سازی علاوه بر کاربرد آموزشی، می‌تواند به عنوان پایه‌ای مناسب برای توسعه الگوریتم‌های کنترلی پیشرفته‌تر، بهینه‌سازی درایوهای الکتریکی و انجام تحقیقات دانشگاهی در حوزه ماشین‌های الکتریکی و الکترونیک قدرت مورد استفاده قرار گیرد.
