مبدل‌های DC-DC ایزوله یکی از مهم‌ترین ساختارها در سیستم‌های الکترونیک قدرت هستند که برای تبدیل سطح ولتاژ جریان مستقیم، همراه با ایجاد جداسازی الکتریکی بین ورودی و خروجی، مورد استفاده قرار می‌گیرند. یکی از پرکاربردترین این مبدل‌ها، مبدل فلای‌بک (Flyback Converter) است که به دلیل ساختار ساده، تعداد کم قطعات، قابلیت افزایش یا کاهش ولتاژ و امکان ایجاد چند خروجی، در منابع تغذیه سوئیچینگ، شارژرها، آداپتورها و تجهیزات الکترونیکی مختلف کاربرد گسترده‌ای دارد.

شبیه سازی مبدل فلای‌بک با در نظر گرفتن نشتی ترانسفورماتور، یکی از روش‌های مهم برای بررسی رفتار واقعی این مبدل در شرایط عملی است. در مدل‌های ایده‌آل معمولاً ترانسفورماتور بدون هیچ‌گونه تلفات و اندوکتانس نشتی در نظر گرفته می‌شود، اما در یک مدار واقعی، بخشی از شار مغناطیسی ایجادشده توسط سیم‌پیچ اولیه به سیم‌پیچ ثانویه منتقل نمی‌شود. این پدیده باعث ایجاد اندوکتانس نشتی در ترانسفورماتور شده و می‌تواند تأثیر قابل توجهی بر شکل موج‌های جریان و ولتاژ، پدیده‌های گذرا و تلفات کل سیستم داشته باشد.

معرفی ساختار مبدل فلای‌بک

مبدل فلای‌بک در اصل یک مبدل باک-بوست (Buck-Boost Converter) ایزوله شده است. در ساختار معمولی مبدل باک-بوست، یک سلف وظیفه ذخیره انرژی در زمان روشن بودن کلید قدرت و انتقال این انرژی به بار در زمان خاموش شدن کلید را بر عهده دارد. در مبدل فلای‌بک، این سلف با یک ترانسفورماتور جایگزین می‌شود.

ترانسفورماتور در مبدل فلای‌بک علاوه بر ایجاد ایزولاسیون الکتریکی بین ورودی و خروجی، وظیفه ذخیره‌سازی انرژی را نیز انجام می‌دهد. هنگامی که کلید قدرت مانند MOSFET روشن می‌شود، انرژی در میدان مغناطیسی سیم‌پیچ اولیه ذخیره می‌گردد. پس از خاموش شدن کلید، انرژی ذخیره‌شده از طریق سیم‌پیچ ثانویه و دیود خروجی به خازن و بار منتقل می‌شود.

این عملکرد متفاوت از ترانسفورماتورهای معمولی است که انتقال انرژی را به صورت لحظه‌ای انجام می‌دهند. در مبدل فلای‌بک، ابتدا انرژی ذخیره شده و سپس در یک مرحله دیگر به خروجی منتقل می‌شود؛ به همین دلیل طراحی صحیح هسته و سیم‌پیچ ترانسفورماتور اهمیت بسیار زیادی دارد.

نقش اندوکتانس نشتی ترانسفورماتور

در یک ترانسفورماتور ایده‌آل فرض می‌شود که تمام شار مغناطیسی تولیدشده در سیم‌پیچ اولیه، به سیم‌پیچ ثانویه منتقل می‌شود. اما در عمل، به دلیل فاصله بین سیم‌پیچ‌ها، نحوه پیچیدن سیم‌ها و ویژگی‌های هسته مغناطیسی، بخشی از شار فقط در یک سیم‌پیچ باقی می‌ماند. این بخش از شار باعث ایجاد اندوکتانس نشتی می‌شود.

وجود اندوکتانس نشتی باعث می‌شود هنگام خاموش شدن کلید قدرت، انرژی ذخیره‌شده در این اندوکتانس نتواند به خروجی منتقل شود. در نتیجه، یک افزایش ناگهانی ولتاژ (Voltage Spike) روی کلید ایجاد می‌شود که می‌تواند باعث افزایش تنش الکتریکی روی MOSFET و کاهش طول عمر آن شود.

در شبیه سازی دقیق مبدل فلای‌بک، مدل کردن این اندوکتانس نشتی اهمیت زیادی دارد؛ زیرا رفتار واقعی مدار، شامل پیک‌های ولتاژ، جریان‌های گذرا و نیاز به مدارهای حفاظتی مانند اسنابرها، تنها زمانی قابل بررسی است که پارامترهای غیرایده‌آل ترانسفورماتور در مدل لحاظ شوند.

معادله تئوری تبدیل ولتاژ در مبدل فلای‌بک

رابطه تئوری تبدیل ولتاژ در یک مبدل فلای‌بک ایده‌آل به صورت زیر بیان می‌شود:

Vout = n × D / (1-D) × Vin

در این رابطه، D نسبت وظیفه یا Duty Cycle کلید قدرت است. نسبت وظیفه مشخص می‌کند که کلید چه مدت در هر سیکل سوئیچینگ روشن باقی می‌ماند. همچنین n نسبت دور ترانسفورماتور بوده و از رابطه زیر به دست می‌آید:

n = N2 / N1

که در آن N1 تعداد دور سیم‌پیچ اولیه و N2 تعداد دور سیم‌پیچ ثانویه است. بر اساس این رابطه، با تغییر نسبت دور ترانسفورماتور یا تغییر Duty Cycle می‌توان سطح ولتاژ خروجی را کنترل کرد.

شبیه سازی مبدل فلای‌بک در Matlab

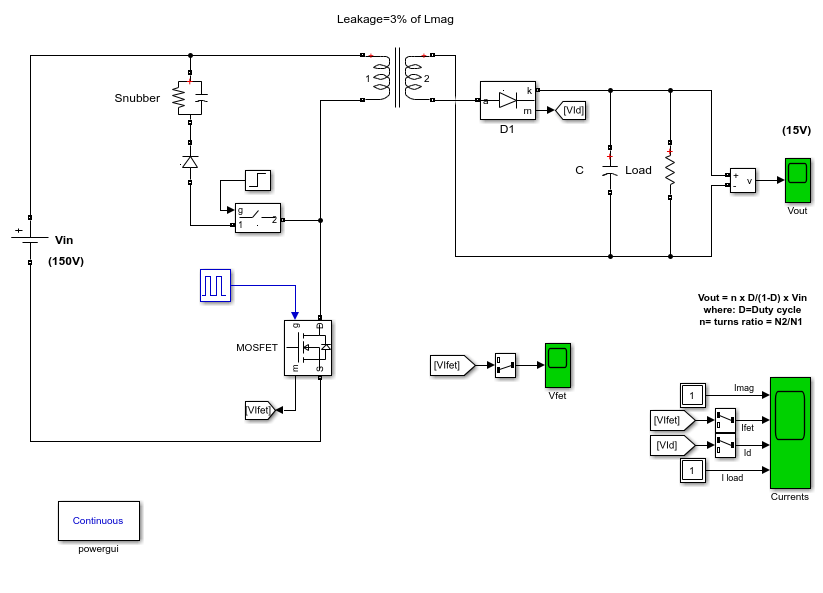

نرم‌افزار Matlab و محیط Simulink ابزارهای قدرتمندی برای تحلیل و شبیه سازی سیستم‌های الکترونیک قدرت ارائه می‌دهند. در شبیه سازی مبدل فلای‌بک، می‌توان تمامی اجزای اصلی شامل منبع DC، کلید قدرت، ترانسفورماتور، دیود خروجی، خازن فیلتر و بار را مدل‌سازی کرد.

در این شبیه سازی، کلید قدرت معمولاً توسط یک MOSFET مدل می‌شود که با یک سیگنال PWM کنترل می‌گردد. تغییر فرکانس سوئیچینگ و نسبت وظیفه PWM امکان بررسی تأثیر آن‌ها بر ولتاژ خروجی و جریان‌های مدار را فراهم می‌کند.

برای افزایش دقت مدل، ترانسفورماتور با پارامترهای واقعی شامل اندوکتانس مغناطیس‌کننده، مقاومت سیم‌پیچ‌ها و اندوکتانس نشتی مدل می‌شود. این کار باعث می‌شود نتایج شبیه سازی به عملکرد واقعی یک مبدل فلای‌بک نزدیک‌تر باشد.

بررسی عملکرد مبدل در حالت‌های مختلف کاری

یکی از اهداف مهم شبیه سازی مبدل فلای‌بک، بررسی رفتار مدار در شرایط مختلف کاری است. با تغییر Duty Cycle می‌توان مشاهده کرد که چگونه ولتاژ خروجی تغییر می‌کند. همچنین تغییر بار خروجی امکان بررسی پایداری سیستم و توانایی کنترل‌کننده در حفظ ولتاژ خروجی را فراهم می‌سازد.

در حالت عملی، افزایش بیش از حد Duty Cycle می‌تواند باعث افزایش جریان سیم‌پیچ اولیه، اشباع هسته ترانسفورماتور و افزایش تلفات شود. بنابراین شبیه سازی امکان بررسی محدوده مناسب عملکرد مبدل را قبل از ساخت نمونه فیزیکی فراهم می‌کند.

اهمیت استفاده از مدارهای حفاظتی در مبدل فلای‌بک

به دلیل وجود اندوکتانس نشتی، استفاده از مدارهای حفاظتی در بسیاری از کاربردهای فلای‌بک ضروری است. یکی از روش‌های متداول، استفاده از مدار اسنابر RC یا RCD است که انرژی اضافی ذخیره‌شده در اندوکتانس نشتی را جذب کرده و پیک ولتاژ روی کلید را کاهش می‌دهد.

در شبیه سازی Matlab می‌توان عملکرد این مدارهای حفاظتی را نیز بررسی کرد و میزان کاهش تنش روی کلید قدرت را مشاهده نمود. این قابلیت باعث می‌شود طراح بتواند قبل از پیاده‌سازی سخت‌افزاری، بهترین ساختار حفاظتی را انتخاب کند.

کاربردهای مبدل فلای‌بک

مبدل‌های فلای‌بک به دلیل سادگی و هزینه پایین، در بسیاری از تجهیزات الکترونیکی مورد استفاده قرار می‌گیرند. منابع تغذیه آداپتورها، شارژر تلفن همراه، منابع تغذیه LED، تجهیزات کنترلی صنعتی و مدارهای تغذیه کم‌توان از جمله کاربردهای مهم این مبدل هستند.

قابلیت ایجاد ایزولاسیون الکتریکی، امکان تولید چند سطح ولتاژ خروجی و کنترل ساده باعث شده است که مبدل فلای‌بک همچنان یکی از ساختارهای محبوب در طراحی منابع تغذیه سوئیچینگ باشد.

جمع‌بندی شبیه سازی مبدل فلای‌بک با ترانسفورماتور واقعی

شبیه سازی مبدل فلای‌بک با در نظر گرفتن اندوکتانس نشتی ترانسفورماتور، دید دقیق‌تری از رفتار واقعی این مبدل ارائه می‌دهد. برخلاف مدل‌های ایده‌آل، این شبیه سازی امکان بررسی پدیده‌هایی مانند افزایش ولتاژ کلید، جریان‌های گذرا، تلفات و نیاز به مدارهای حفاظتی را فراهم می‌کند.

استفاده از Matlab و Simulink برای مدل‌سازی این ساختار، به مهندسان و پژوهشگران اجازه می‌دهد تا پارامترهای مختلف طراحی مانند نسبت دور ترانسفورماتور، Duty Cycle، فرکانس سوئیچینگ و مشخصات بار را بررسی کرده و عملکرد بهینه مبدل را قبل از ساخت عملی تعیین کنند.
