دیود زنر یکی از مهم‌ترین قطعات نیمه‌هادی در مدارهای الکترونیکی و سیستم‌های تغذیه است که به‌طور گسترده برای تثبیت و محدودسازی ولتاژ مورد استفاده قرار می‌گیرد. ویژگی اصلی این قطعه، توانایی عملکرد در ناحیه شکست معکوس است؛ به‌گونه‌ای که پس از رسیدن ولتاژ دو سر دیود به مقدار مشخصی، جریان معکوس افزایش یافته اما ولتاژ تقریباً ثابت باقی می‌ماند. این ویژگی باعث شده است که دیود زنر به عنوان یک عنصر ساده و کم‌هزینه برای طراحی رگولاتورهای ولتاژ، حفاظت در برابر افزایش ولتاژ و ایجاد ولتاژ مرجع در مدارهای الکترونیکی استفاده شود.

در این شبیه‌سازی، یک مدل عملی از دیود زنر برای بررسی عملکرد آن در یک مدار تثبیت‌کننده ولتاژ ارائه می‌شود. مدل استفاده‌شده بر اساس پارامترهایی است که معمولاً در دیتاشیت‌های واقعی دیودهای زنر ارائه می‌شوند و می‌تواند رفتار غیرخطی این قطعه را در شرایط مختلف کاری بازسازی کند. استفاده از مدل دقیق دیود زنر در محیط Matlab امکان بررسی رفتار مدار، تحلیل محدوده عملکرد، بررسی شرایط خرابی و مشاهده تأثیر تغییرات جریان و ولتاژ را فراهم می‌کند.

مدل‌سازی عملی دیود زنر

مدل دیود زنر در این شبیه‌سازی برخلاف مدل ایده‌آل، رفتار واقعی قطعه را در نظر می‌گیرد. در مدل عملی، مشخصات الکتریکی دیود بر اساس پارامترهایی تنظیم می‌شوند که از اطلاعات کارخانه سازنده استخراج می‌شوند. این پارامترها باعث می‌شوند که رفتار دیود در ناحیه‌های مختلف عملکردی مشابه یک قطعه واقعی باشد.

پارامترهای اصلی مورد استفاده در مدل دیود زنر عبارت‌اند از:

• ولتاژ زنر (Vz): ولتاژی است که در آن شکست معکوس رخ داده و دیود شروع به تثبیت ولتاژ می‌کند.
• امپدانس دینامیکی (Zzt): نشان‌دهنده تغییرات کوچک ولتاژ نسبت به تغییرات جریان در ناحیه شکست زنر است.
• امپدانس زانو (Zzk): پارامتری است که رفتار دیود را در نزدیکی نقطه شروع شکست مشخص می‌کند.
• حداکثر جریان پیوسته (Izm): بیشترین جریان مجاز عبوری از دیود زنر در شرایط کاری عادی است.
• افت ولتاژ مستقیم (Vf): ولتاژ مورد نیاز برای هدایت دیود در حالت بایاس مستقیم است.
• مقاومت روشن (Ron): مقاومت داخلی دیود هنگام هدایت جریان را مدل می‌کند.

با استفاده از این پارامترها، مدل قادر است سه ناحیه اصلی منحنی جریان-ولتاژ دیود زنر را شبیه‌سازی کند. این سه ناحیه شامل ناحیه بایاس مستقیم، ناحیه بایاس معکوس قبل از شکست و ناحیه بایاس معکوس پس از شکست هستند. چنین مدلی امکان تحلیل دقیق‌تر مدارهای واقعی را نسبت به مدل‌های ساده فراهم می‌کند.

بررسی نواحی عملکرد دیود زنر

در حالت بایاس مستقیم، دیود زنر مشابه یک دیود معمولی عمل کرده و پس از رسیدن ولتاژ به مقدار آستانه، جریان از آن عبور می‌کند. این بخش از مدل برای بررسی رفتار دیود هنگام اعمال ولتاژ مستقیم ضروری است.

در حالت بایاس معکوس، تا زمانی که ولتاژ دو سر دیود کمتر از ولتاژ شکست باشد، جریان بسیار کوچکی از آن عبور می‌کند. با افزایش ولتاژ معکوس و رسیدن به مقدار Vz، پدیده شکست زنر رخ داده و جریان افزایش می‌یابد. در این شرایط، دیود تلاش می‌کند ولتاژ خروجی را تقریباً ثابت نگه دارد.

یکی از نکات مهم در مدل‌سازی دیود زنر، در نظر گرفتن محدودیت جریان است. اگر جریان عبوری از دیود از مقدار حداکثر جریان پیوسته Izm بیشتر شود، دیود دچار آسیب حرارتی شده و در مدل به صورت مدار باز در نظر گرفته می‌شود. این ویژگی باعث می‌شود شبیه‌سازی به شرایط واقعی نزدیک‌تر باشد و امکان بررسی خرابی قطعه نیز وجود داشته باشد.

ساختار مدار تثبیت‌کننده ولتاژ

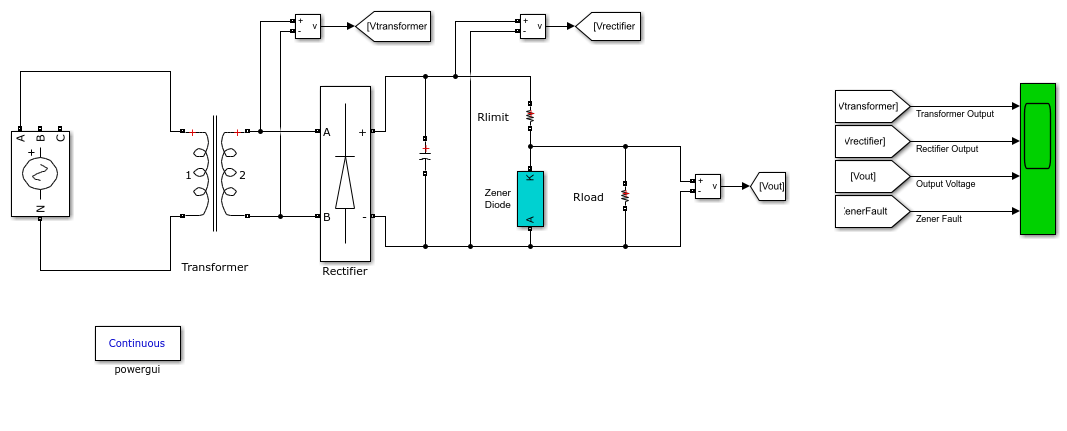

مدار مورد بررسی شامل یک منبع ولتاژ متناوب، یک ترانسفورماتور کاهنده، یک پل دیودی یکسوشاز، یک فیلتر خازنی و یک دیود زنر برای تثبیت ولتاژ خروجی است. این ساختار یکی از مدارهای کلاسیک تبدیل ولتاژ AC به DC تثبیت‌شده محسوب می‌شود.

در مرحله اول، ولتاژ AC ورودی توسط ترانسفورماتور کاهش داده می‌شود. سپس خروجی ترانسفورماتور وارد پل دیودی شده و به ولتاژ DC پالسی تبدیل می‌شود. از آنجا که خروجی یکسوساز دارای ریپل است، یک خازن فیلتر برای کاهش نوسانات ولتاژ به مدار اضافه می‌شود.

پس از مرحله فیلتر، دیود زنر در مسیر خروجی قرار می‌گیرد تا ولتاژ بار را در مقدار مشخصی تثبیت کند. در این شبیه‌سازی، مقدار ولتاژ تنظیمی دیود زنر برابر با 10 ولت در نظر گرفته شده است. مقاومت محدودکننده جریان نیز برای جلوگیری از عبور جریان بیش از حد از دیود زنر استفاده می‌شود.

تحلیل عملکرد مدار در شرایط افزایش ولتاژ ورودی

برای بررسی رفتار دینامیکی مدار، منبع ولتاژ قابل برنامه‌ریزی تنظیم شده است تا در زمان 0.1 ثانیه مقدار خروجی خود را افزایش دهد. با افزایش ولتاژ منبع، ولتاژ اعمال‌شده به ورودی دیود زنر نیز افزایش پیدا می‌کند.

در شرایط عادی، دیود زنر با ورود به ناحیه شکست معکوس، جریان اضافی را عبور داده و ولتاژ خروجی را در حدود مقدار زنر ثابت نگه می‌دارد. بنابراین حتی با تغییرات محدود در ولتاژ ورودی، بار همچنان ولتاژ تقریباً ثابتی دریافت می‌کند.

با افزایش بیشتر ولتاژ ورودی، جریان عبوری از دیود زنر افزایش می‌یابد. زمانی که این جریان از مقدار حداکثر مجاز Izm عبور کند، دیود زنر قادر به ادامه عملکرد عادی نیست. در این حالت مدل، دیود را به صورت مدار باز در نظر می‌گیرد که نشان‌دهنده خرابی قطعه است.

در این شبیه‌سازی، خرابی دیود زنر تقریباً در زمان 0.112 ثانیه رخ می‌دهد. پس از خرابی، عملکرد تثبیت ولتاژ از بین می‌رود و ولتاژ خروجی فیلتر خازنی مستقیماً روی بار اعمال می‌شود. این وضعیت نشان می‌دهد که استفاده از حفاظت مناسب در طراحی مدارهای تثبیت‌کننده ولتاژ اهمیت زیادی دارد.

اهمیت استفاده از Matlab در شبیه‌سازی دیود زنر

محیط Matlab و ابزارهای شبیه‌سازی آن امکان بررسی دقیق رفتار قطعات نیمه‌هادی و مدارهای قدرت را فراهم می‌کنند. در این محیط می‌توان پارامترهای دیود زنر را تغییر داد، شرایط مختلف کاری را آزمایش کرد و تأثیر تغییرات ولتاژ و جریان را مشاهده نمود.

یکی از مزایای مهم شبیه‌سازی در Matlab، امکان بررسی شرایطی است که در آزمایش عملی ممکن است باعث آسیب قطعه شوند. به عنوان مثال، افزایش بیش از حد جریان دیود زنر در یک مدار واقعی ممکن است باعث سوختن قطعه شود، اما در محیط شبیه‌سازی می‌توان این شرایط را بدون هزینه و خطر بررسی کرد.

همچنین مدل‌سازی دقیق منحنی جریان-ولتاژ دیود زنر به مهندسان کمک می‌کند تا قبل از ساخت نمونه واقعی، طراحی مدار را ارزیابی کرده و مقادیر مناسب مقاومت محدودکننده، ظرفیت خازن و سایر اجزای مدار را انتخاب کنند.

جمع‌بندی

در این شبیه‌سازی، مدل عملی دیود زنر در یک مدار تثبیت‌کننده ولتاژ بررسی شد. مدل ارائه‌شده با استفاده از پارامترهای واقعی دیتاشیت، رفتار دیود را در نواحی مختلف عملکردی شامل بایاس مستقیم، شکست معکوس و شرایط اضافه‌جریان بازسازی می‌کند.

نتایج شبیه‌سازی نشان می‌دهد که دیود زنر می‌تواند در محدوده مشخصی ولتاژ خروجی را ثابت نگه دارد، اما عبور جریان از مقدار مجاز باعث خرابی قطعه و از دست رفتن قابلیت تنظیم ولتاژ می‌شود. این بررسی اهمیت انتخاب صحیح پارامترهای دیود و طراحی مدارهای حفاظتی مناسب را نشان می‌دهد.

شبیه‌سازی مدارهای مبتنی بر دیود زنر در Matlab یک روش کاربردی برای آموزش، تحلیل و طراحی سیستم‌های الکترونیکی است و به مهندسان اجازه می‌دهد عملکرد قطعات واقعی را پیش از پیاده‌سازی عملی بررسی و بهینه‌سازی کنند.

مرجع

Wong S., Hu C-M, “SPICE macro model for the simulation of zener diode I-V characteristics”, Circuits and Devices Magazine, IEEE Volume 7, Issue 4, July 1991, Pages 9-12, 52.
