ابرخازن‌ها به عنوان یکی از فناوری‌های مهم ذخیره‌سازی انرژی الکتریکی، در سال‌های اخیر توجه زیادی را در سیستم‌های قدرت، خودروهای الکتریکی، سیستم‌های انرژی تجدیدپذیر و کاربردهای صنعتی به خود جلب کرده‌اند. برخلاف باتری‌ها که برای ذخیره‌سازی انرژی در بازه‌های زمانی طولانی مناسب هستند، ابرخازن‌ها توانایی بسیار بالایی در دریافت و تحویل توان لحظه‌ای دارند. این ویژگی باعث شده است که در بسیاری از سیستم‌های هیبریدی، از ترکیب باتری و ابرخازن برای بهبود عملکرد دینامیکی و کاهش فشار روی باتری استفاده شود.

در این شبیه سازی، مدل یک ابرخازن در شرایط شارژ و دشارژ بررسی می‌شود. هدف اصلی، تحلیل رفتار ابرخازن هنگام تبادل انرژی با یک باس DC و بررسی نحوه همکاری آن با یک باتری در یک ساختار ذخیره‌سازی انرژی هیبریدی است. این مدل نشان می‌دهد که چگونه ابرخازن می‌تواند توان‌های گذرا و سریع را تأمین کند، در حالی که باتری وظیفه تأمین توان پایدارتر و بلندمدت را بر عهده دارد.

معرفی ساختار سیستم هیبریدی باتری و ابرخازن

در این شبیه سازی، یک سیستم ذخیره‌سازی انرژی هیبریدی شامل یک باتری و یک ابرخازن طراحی شده است. هدف از استفاده همزمان این دو منبع، ترکیب مزایای هرکدام و کاهش محدودیت‌های آن‌ها است. باتری‌ها دارای چگالی انرژی بالایی هستند و می‌توانند انرژی زیادی را برای مدت طولانی ذخیره کنند، اما توانایی آن‌ها در پاسخ سریع به تغییرات ناگهانی توان محدود است.

در مقابل، ابرخازن‌ها دارای چگالی توان بسیار بالا هستند و می‌توانند در زمان بسیار کوتاه جریان زیادی را دریافت یا تولید کنند. به همین دلیل، در هنگام رخ دادن تغییرات سریع در توان مورد نیاز بار، ابرخازن وارد مدار شده و انرژی مورد نیاز را تأمین می‌کند تا از اعمال جریان‌های شدید به باتری جلوگیری شود.

ساختار مدار شبیه سازی

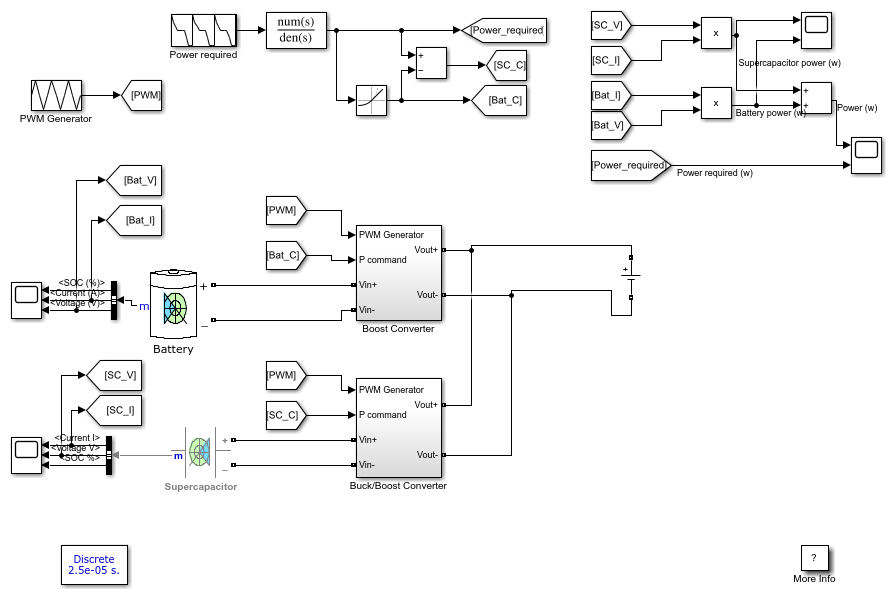

مدار استفاده شده در این مثال، یک ساختار ساده از ترکیب باتری و ابرخازن را نمایش می‌دهد. ابرخازن از طریق یک مبدل DC-DC دوطرفه Buck/Boost به باس DC متصل شده است. این مبدل امکان انتقال انرژی در هر دو جهت را فراهم می‌کند؛ به این معنا که در زمان شارژ، انرژی از باس DC به سمت ابرخازن منتقل می‌شود و در زمان دشارژ، انرژی ذخیره‌شده در ابرخازن به باس DC بازگردانده می‌شود.

استفاده از مبدل Buck/Boost برای ابرخازن اهمیت زیادی دارد، زیرا ولتاژ ابرخازن در طول فرآیند شارژ و دشارژ تغییر می‌کند. این مبدل با تنظیم مناسب جریان و ولتاژ، امکان بهره‌برداری مناسب از ظرفیت ذخیره‌سازی ابرخازن را فراهم می‌کند.

در بخش دیگر سیستم، باتری از طریق یک مبدل Boost به باس DC متصل شده است. مبدل Boost وظیفه افزایش سطح ولتاژ باتری و انتقال انرژی آن به باس DC را بر عهده دارد. این ساختار باعث می‌شود که هر منبع انرژی بتواند با شرایط کاری مناسب خود در سیستم مشارکت کند.

محدود کردن توان باتری با Rate Limiter

یکی از بخش‌های مهم این شبیه سازی، استفاده از بلوک Rate Limiter برای محدود کردن توان خروجی باتری است. باتری‌ها معمولاً در برابر تغییرات سریع جریان حساس هستند و تغییرات ناگهانی توان می‌تواند باعث کاهش عمر مفید آن‌ها شود. به همین دلیل، در این مدل نرخ تغییرات توان باتری محدود شده است.

زمانی که بار سیستم یا توان مورد نیاز باس DC به صورت ناگهانی تغییر کند، باتری قادر نیست بلافاصله تمام توان مورد نیاز را تأمین کند. در این شرایط، اختلاف بین توان مورد نیاز و توان تأمین‌شده توسط باتری توسط ابرخازن جبران می‌شود. این عملکرد باعث می‌شود جریان باتری نرم‌تر شده و شرایط کاری آن بهبود یابد.

عملکرد ابرخازن در حالت دشارژ

در حالت دشارژ، ابرخازن انرژی ذخیره‌شده خود را به سیستم تحویل می‌دهد. هنگامی که یک تغییر سریع در توان مصرفی رخ می‌دهد، کنترل‌کننده مبدل Buck/Boost باعث افزایش جریان خروجی ابرخازن شده و توان مورد نیاز باس DC را تأمین می‌کند.

این عملکرد در کاربردهایی مانند خودروهای الکتریکی بسیار مهم است. برای مثال، هنگام شتاب‌گیری سریع خودرو، موتور الکتریکی به توان زیادی در مدت زمان کوتاه نیاز دارد. اگر تمام این توان توسط باتری تأمین شود، جریان زیادی از باتری عبور کرده و باعث افزایش تلفات و کاهش طول عمر آن خواهد شد. استفاده از ابرخازن می‌تواند این پیک توان را پوشش دهد.

عملکرد ابرخازن در حالت شارژ

در حالت شارژ، انرژی اضافی موجود در باس DC به وسیله مبدل دوطرفه به ابرخازن منتقل می‌شود. این فرآیند می‌تواند در زمان‌هایی که توان تولیدی سیستم بیشتر از نیاز بار است یا هنگام بازیابی انرژی در سیستم‌های ترمز احیاکننده انجام شود.

یکی از مزایای اصلی ابرخازن، قابلیت شارژ و دشارژ سریع با تعداد سیکل بسیار زیاد است. برخلاف باتری‌ها که پس از تعداد محدودی چرخه شارژ و دشارژ دچار کاهش ظرفیت می‌شوند، ابرخازن‌ها می‌توانند میلیون‌ها سیکل کاری را تحمل کنند.

هدف از شبیه سازی مدل ابرخازن در Matlab

شبیه سازی این سیستم در Matlab امکان بررسی دقیق رفتار دینامیکی ابرخازن و تعامل آن با باتری را فراهم می‌کند. با استفاده از مدل‌سازی کامپیوتری می‌توان پارامترهای مختلف مانند ظرفیت ابرخازن، محدودیت توان باتری، عملکرد مبدل‌های DC-DC و تغییرات توان بار را بررسی کرد.

این نوع شبیه سازی به مهندسان اجازه می‌دهد قبل از ساخت نمونه واقعی، عملکرد سیستم ذخیره‌سازی انرژی را ارزیابی کرده و پارامترهای کنترلی مناسب را انتخاب کنند. همچنین می‌توان تأثیر تغییر ظرفیت ابرخازن یا محدودیت‌های باتری را بر پاسخ سیستم تحلیل کرد.

کاربردهای سیستم هیبریدی باتری و ابرخازن

ترکیب باتری و ابرخازن در بسیاری از حوزه‌های مهندسی کاربرد دارد. خودروهای الکتریکی و هیبریدی یکی از مهم‌ترین کاربردهای این فناوری هستند. در این سیستم‌ها، ابرخازن می‌تواند توان مورد نیاز برای شتاب‌گیری، ترمز احیاکننده و تغییرات سریع بار را مدیریت کند.

در سیستم‌های انرژی تجدیدپذیر مانند نیروگاه‌های خورشیدی و بادی نیز تغییرات سریع توان تولیدی می‌تواند باعث ناپایداری شبکه شود. استفاده از ابرخازن در کنار باتری می‌تواند نوسانات کوتاه‌مدت توان را کاهش داده و کیفیت توان خروجی را افزایش دهد.

همچنین در سیستم‌های ذخیره انرژی شبکه، منابع تغذیه بدون وقفه (UPS) و تجهیزات صنعتی حساس، ابرخازن‌ها می‌توانند نقش مهمی در تأمین توان سریع و پایدار داشته باشند.

نتیجه‌گیری

در این شبیه سازی، مدل یک ابرخازن در فرآیند شارژ و دشارژ بررسی شد و نحوه همکاری آن با یک باتری در یک سیستم ذخیره‌سازی انرژی هیبریدی مورد مطالعه قرار گرفت. استفاده از مبدل Buck/Boost برای اتصال ابرخازن و مبدل Boost برای اتصال باتری، امکان کنترل مناسب جریان انرژی را فراهم می‌کند.

محدود کردن توان باتری توسط بلوک Rate Limiter باعث می‌شود تغییرات سریع توان توسط ابرخازن جبران شود و باتری در شرایط کاری مناسب‌تری فعالیت کند. این ساختار می‌تواند موجب افزایش طول عمر باتری، بهبود پاسخ دینامیکی سیستم و افزایش بهره‌وری کلی سامانه ذخیره انرژی شود.

شبیه سازی این مدل در Matlab یک ابزار قدرتمند برای تحلیل، طراحی و بهینه‌سازی سیستم‌های ذخیره انرژی هیبریدی محسوب می‌شود و می‌تواند به عنوان پایه‌ای برای توسعه سیستم‌های پیشرفته در خودروهای الکتریکی، شبکه‌های هوشمند و کاربردهای صنعتی مورد استفاده قرار گیرد.
