موتورهای سنکرون در کاربردهای صنعتی به دلیل راندمان بالا، قابلیت کنترل دقیق سرعت و عملکرد مناسب در توان‌های متوسط و بالا، یکی از گزینه‌های مهم در سیستم‌های محرکه الکتریکی محسوب می‌شوند. با توسعه روش‌های کنترل برداری و استفاده از مبدل‌های الکترونیک قدرت، امکان کنترل دقیق گشتاور، سرعت و شار این موتورها فراهم شده است. درایوهای سنکرون خودکنترل‌شونده یکی از ساختارهای پیشرفته در این حوزه هستند که در کاربردهایی مانند ماشین‌آلات صنعتی، پمپ‌ها، کمپرسورها و سیستم‌های حمل‌ونقل الکتریکی مورد استفاده قرار می‌گیرند.

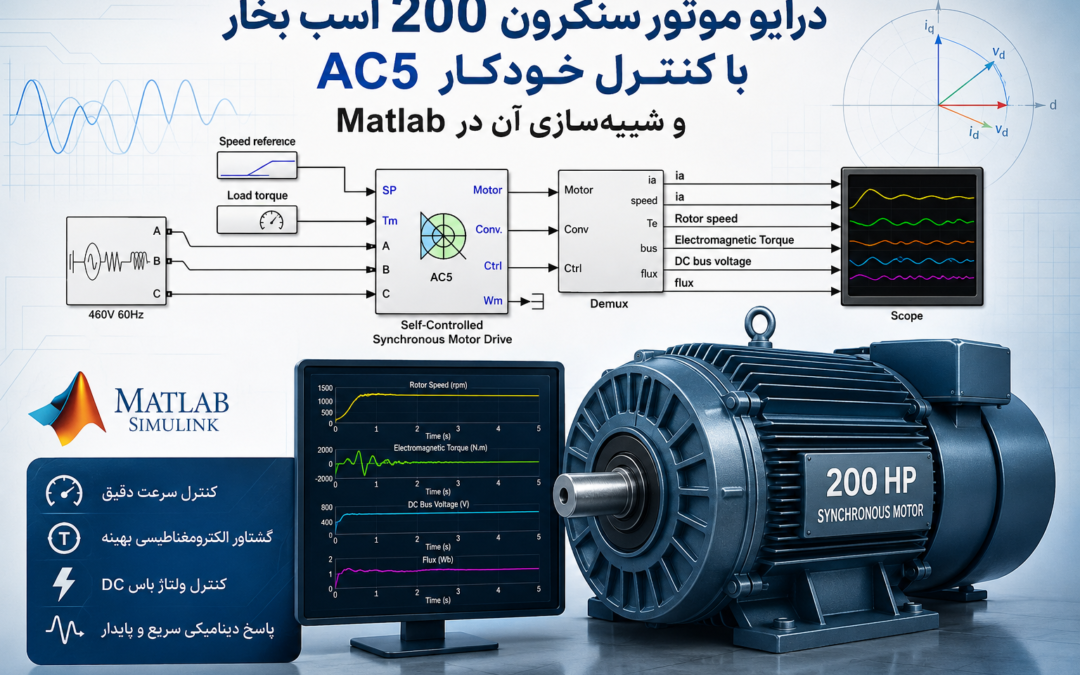

در این شبیه سازی، یک سیستم درایو موتور سنکرون خودکنترل‌شونده AC5 با توان 200 اسب بخار در محیط Matlab/Simulink مدل‌سازی و بررسی می‌شود. این مثال از بلوک AC5 موجود در کتابخانه Specialized Power Systems استفاده می‌کند و هدف اصلی آن نمایش عملکرد سیستم کنترل سرعت موتور سنکرون در شرایط مختلف کاری است. مدل ارائه‌شده شامل یک موتور سنکرون، یک یکسوساز فعال در ورودی، لینک DC، اینورتر منبع ولتاژ PWM و سیستم کنترل برداری است که مجموعه‌ای کامل برای بررسی رفتار یک درایو صنعتی مدرن را تشکیل می‌دهد.

معرفی ساختار درایو موتور سنکرون AC5

در ساختار این شبیه سازی، موتور سنکرون توسط یک اینورتر منبع ولتاژ PWM تغذیه می‌شود. این اینورتر با استفاده از بلوک Universal Bridge در محیط Matlab پیاده‌سازی شده است. وظیفه این مبدل، تبدیل ولتاژ DC لینک به ولتاژ سه‌فاز متناوب با دامنه و فرکانس قابل کنترل است تا شرایط مناسب برای کنترل سرعت و گشتاور موتور فراهم شود.

در ورودی سیستم نیز یک یکسوساز فعال قرار دارد که وظیفه تأمین ولتاژ لینک DC و تنظیم آن را بر عهده دارد. استفاده از یک مبدل فعال به جای یکسوساز دیودی ساده باعث می‌شود جریان ورودی کنترل شده و کیفیت توان سیستم افزایش یابد. همچنین این ساختار امکان کنترل بهتر توان عبوری بین شبکه و موتور را فراهم می‌کند.

موتور سنکرون مورد استفاده در این مدل دارای توان نامی 200 اسب بخار است و کنترل آن توسط یک سیستم کنترل برداری انجام می‌شود. در روش کنترل برداری، کمیت‌های الکتریکی موتور به مؤلفه‌های شار و گشتاور تفکیک می‌شوند تا بتوان مشابه یک موتور DC، کنترل مستقل این دو کمیت را انجام داد.

سیستم کنترل سرعت و کنترل برداری موتور

حلقه کنترل سرعت در این شبیه سازی از یک کنترل‌کننده PI استفاده می‌کند. وظیفه این کنترل‌کننده مقایسه سرعت مرجع با سرعت واقعی موتور و تولید مرجع‌های مناسب برای شار و جریان است. خروجی کنترل‌کننده PI به بخش کنترل برداری ارسال می‌شود تا جریان‌های مرجع موتور محاسبه شوند.

کنترل‌کننده برداری با استفاده از مقدار گشتاور مرجع، سه جریان مرجع خط موتور را محاسبه می‌کند. سپس این جریان‌ها توسط یک کنترل‌کننده جریان سه‌فاز دنبال شده و به موتور اعمال می‌شوند. به این ترتیب، گشتاور تولیدی موتور می‌تواند با دقت بالا کنترل شود.

یکی از بخش‌های مهم کنترل برداری در موتورهای سنکرون، تخمین شار میدان و کنترل تحریک روتور است. کنترل‌کننده برداری مقدار شار تخمینی موتور را با مقدار شار مطلوب مقایسه کرده و ولتاژ تحریک مناسب را برای سیم‌پیچ میدان تولید می‌کند. این فرآیند باعث می‌شود شار موتور در مقدار مورد نظر ثابت باقی بماند و عملکرد موتور در شرایط مختلف پایدار باشد.

فرآیند راه‌اندازی و افزایش شار میدان موتور

یکی از نکات مهم در کنترل موتورهای سنکرون، سرعت پایین تغییرات شار میدان روتور نسبت به جریان‌های استاتور است. به همین دلیل در این شبیه سازی ابتدا باید شار میدان موتور به مقدار نامی خود برسد و سپس جریان‌های سه‌فاز استاتور اعمال شوند.

برای افزایش سریع‌تر شار میدان، در 0.2 ثانیه ابتدایی شبیه سازی یک ولتاژ تحریک بالا به مقدار 600 ولت به سیم‌پیچ میدان روتور اعمال می‌شود. این ولتاژ باعث افزایش سریع شار میدان شده و مقدار شار پس از مدت کوتاهی به مقدار نامی یک وبر می‌رسد. پس از رسیدن شار به مقدار مطلوب، کنترل‌کننده جریان استاتور فعال شده و موتور وارد حالت عملکرد عادی می‌شود.

نتایج شبیه سازی و بررسی رفتار موتور

پس از اجرای شبیه سازی، سیگنال‌های مختلفی مانند جریان استاتور موتور، سرعت روتور، گشتاور الکترومغناطیسی، ولتاژ لینک DC و شار مغناطیسی موتور در Scope نمایش داده می‌شوند. همچنین سرعت مرجع و گشتاور بار نیز برای بررسی عملکرد سیستم کنترل قابل مشاهده هستند.

در زمان 1.5 ثانیه، مقدار سرعت مرجع روی 200 دور بر دقیقه تنظیم می‌شود. نتایج نشان می‌دهند که سرعت موتور با دقت بالا از منحنی شتاب‌گیری پیروی کرده و به مقدار مرجع می‌رسد. همزمان با افزایش سرعت، دامنه و فرکانس جریان استاتور نیز به صورت تدریجی افزایش پیدا می‌کند تا گشتاور مورد نیاز برای شتاب‌گیری موتور تأمین شود.

در زمان 3 ثانیه، یک گشتاور مقاومتی با مقدار نامی به محور موتور اعمال می‌شود. این گشتاور باعث کاهش سرعت موتور می‌شود زیرا در جهت مخالف حرکت عمل می‌کند. در این لحظه یک افت جزئی در سرعت مشاهده می‌شود، اما سیستم کنترل با افزایش گشتاور الکترومغناطیسی موتور، سرعت را دوباره به مقدار 200 دور بر دقیقه بازمی‌گرداند.

در زمان 4 ثانیه، سرعت مرجع به صفر تغییر داده می‌شود. کنترل‌کننده سرعت با کاهش گشتاور الکتریکی باعث کاهش سرعت موتور می‌شود. موتور مطابق رمپ کاهش سرعت تعریف‌شده حرکت کرده و در زمان 6 ثانیه به سرعت صفر می‌رسد.

در زمان 5.5 ثانیه، علامت گشتاور بار تغییر داده می‌شود. این تغییر باعث ایجاد یک افزایش جزئی در سرعت موتور می‌شود، اما سیستم کنترل با اصلاح مقدار گشتاور الکترومغناطیسی، موتور را دوباره به حالت پایدار بازمی‌گرداند. این رفتار نشان‌دهنده عملکرد مناسب کنترل‌کننده سرعت و کنترل برداری در برابر تغییرات ناگهانی بار است.

بررسی تنظیم ولتاژ لینک DC

یکی از ویژگی‌های مهم این شبیه سازی، عملکرد مناسب کنترل‌کننده ولتاژ لینک DC است. در طول زمان شبیه سازی، ولتاژ DC Bus تقریباً ثابت باقی می‌ماند و تغییرات بار موتور تأثیر قابل توجهی بر آن ایجاد نمی‌کند. این موضوع نشان‌دهنده عملکرد صحیح یکسوساز فعال و کنترل‌کننده مربوط به آن است.

تنظیمات شبیه سازی در Matlab

برای دستیابی به نتایج دقیق، سیستم قدرت با گام زمانی 2 میکروثانیه گسسته‌سازی شده است. کنترل‌کننده سرعت دارای زمان نمونه‌برداری 140 میکروثانیه بوده و کنترل‌کننده برداری با زمان نمونه‌برداری 20 میکروثانیه کار می‌کند. این تنظیمات مشابه یک سیستم کنترل مبتنی بر میکروکنترلر واقعی است و امکان بررسی رفتار نزدیک به شرایط عملی را فراهم می‌کند.

در مدل موتور سنکرون، قرارداد علامت گشتاور با برخی ماشین‌های دیگر متفاوت است. در این مدل زمانی که گشتاور الکتریکی منفی باشد، ماشین در حالت موتوری قرار دارد و زمانی که گشتاور مثبت باشد، عملکرد ژنراتوری خواهد داشت. توجه به این قرارداد هنگام تحلیل نتایج شبیه سازی ضروری است.

مدل ساده‌شده درایو AC5

برای کاهش زمان محاسباتی می‌توان از نسخه ساده‌شده مدل استفاده کرد. در این حالت، اینورتر و یکسوساز با مدل متوسط جایگزین می‌شوند. با انتخاب گزینه Average در بخش Model detail level، امکان افزایش گام زمانی شبیه سازی تا 50 میکروثانیه فراهم می‌شود.

در مدل ساده‌شده، می‌توان زمان نمونه‌برداری کنترل‌کننده سرعت را به 150 میکروثانیه و زمان نمونه‌برداری کنترل‌کننده ولتاژ لینک DC و کنترل‌کننده برداری را به 50 میکروثانیه تغییر داد. این روش برای مطالعات کنترلی، طراحی الگوریتم‌ها و شبیه سازی‌های طولانی‌مدت بسیار مناسب است زیرا سرعت اجرای مدل را افزایش می‌دهد.

جمع‌بندی

در این شبیه سازی، عملکرد یک درایو موتور سنکرون خودکنترل‌شونده AC5 با توان 200 اسب بخار در محیط Matlab بررسی شد. این مدل شامل تمام بخش‌های اصلی یک سیستم محرکه صنعتی شامل موتور سنکرون، اینورتر PWM، یکسوساز فعال، کنترل‌کننده سرعت PI و کنترل برداری است.

نتایج نشان دادند که سیستم کنترل قادر است سرعت موتور را با دقت بالا دنبال کرده، در برابر تغییرات بار واکنش مناسبی نشان دهد و ولتاژ لینک DC را در مقدار ثابت نگه دارد. این شبیه سازی می‌تواند به عنوان یک نمونه کاربردی برای مطالعه کنترل موتورهای سنکرون، طراحی درایوهای صنعتی و آموزش مفاهیم پیشرفته الکترونیک قدرت و ماشین‌های الکتریکی مورد استفاده قرار گیرد.
