کلاچ یکی از اجزای مهم در سامانه انتقال قدرت خودرو است که وظیفه اصلی آن برقراری یا قطع انتقال گشتاور بین موتور و مجموعه انتقال قدرت را بر عهده دارد. عملکرد صحیح کلاچ در هنگام شروع حرکت، تعویض دنده و توقف انتقال گشتاور اهمیت زیادی دارد. به همین دلیل، بررسی رفتار مکانیکی کلاچ با استفاده از ابزارهای شبیه‌سازی می‌تواند درک مناسبی از نحوه عملکرد این مجموعه و تغییرات سرعت اجزای آن فراهم کند.

در این شبیه‌سازی، یک مدل از کلاچ خودرو با استفاده از محیط Simscape و قابلیت‌های شبیه‌سازی سیستم‌های فیزیکی در Matlab ایجاد و آزمایش می‌شود. هدف اصلی مدل، بررسی رفتار موتور و سامانه انتقال قدرت در یک سناریوی جدا شدن کلاچ یا Declutching است. در این حالت، نیروی اعمال‌شده به مجموعه کلاچ تغییر می‌کند و در نتیجه، انتقال گشتاور از موتور به سیستم انتقال قدرت متوقف می‌شود.

هدف از شبیه‌سازی کلاچ خودرو

کلاچ در یک خودروی معمولی بین موتور و سامانه انتقال قدرت قرار دارد. هنگامی که کلاچ درگیر است، گشتاور تولیدشده توسط موتور می‌تواند از طریق مجموعه کلاچ به گیربکس منتقل شود. در مقابل، زمانی که راننده پدال کلاچ را فشار می‌دهد، مکانیزم کلاچ باعث کاهش نیروی فشاری روی صفحات کلاچ شده و انتقال گشتاور بین موتور و گیربکس قطع می‌شود.

درک این فرآیند در یک سیستم واقعی به دلیل وجود قطعات متعدد، نیروهای مکانیکی، فنرها، اصطکاک و حرکت نسبی اجزا می‌تواند پیچیده باشد. شبیه‌سازی در Matlab این امکان را فراهم می‌کند که رفتار اجزای مختلف به صورت یک مدل فیزیکی بررسی شود و تغییرات سرعت موتور و سیستم انتقال قدرت در طول زمان مشاهده شود.

در مدل حاضر، تمرکز اصلی بر بررسی رفتار سرعت موتور و سیستم انتقال قدرت در هنگام جدا شدن کلاچ است. خروجی اصلی شبیه‌سازی نیز نمودار سرعت بر حسب زمان برای این دو بخش است. این نمودار امکان بررسی لحظه جدا شدن کلاچ و تغییر رفتار سرعت دو سمت آن را فراهم می‌کند.

ساختار کلی مدل کلاچ خودرو

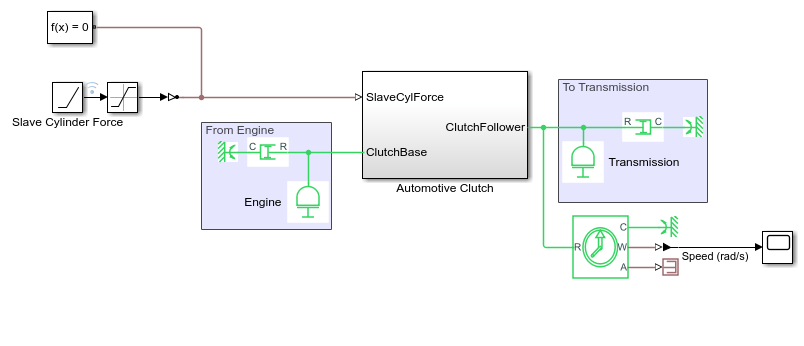

مدل کلاچ خودرو در یک محیط آزمایش یا Test Harness قرار گرفته است. استفاده از Test Harness این امکان را ایجاد می‌کند که مدل اصلی تحت یک سناریوی مشخص قرار گرفته و پاسخ آن بررسی شود. در این شبیه‌سازی، سناریوی مورد نظر مربوط به جدا شدن کلاچ است.

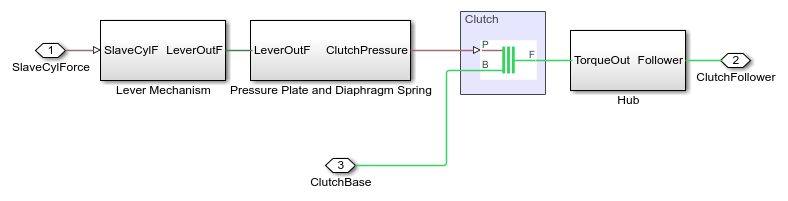

مدل به گونه‌ای تنظیم شده است که اجزای اصلی مکانیکی کلاچ را نمایش دهد. این اجزا شامل مکانیزم اهرم، فنر دیافراگمی، صفحه فشاری، مجموعه صفحات کلاچ و هاب هستند. ارتباط میان این اجزا باعث می‌شود نیروی اعمال‌شده در بخش ورودی مکانیزم کلاچ به صورت کنترل‌شده به صفحات منتقل یا از آن‌ها برداشته شود.

در حالت درگیر بودن کلاچ، صفحه فشاری نیروی لازم را به مجموعه صفحات کلاچ وارد می‌کند. این نیروی فشاری باعث ایجاد تماس مناسب میان صفحات شده و امکان انتقال گشتاور از موتور به سمت انتقال قدرت را فراهم می‌کند. بنابراین، در این وضعیت، حرکت موتور و سیستم انتقال قدرت به صورت مکانیکی به یکدیگر وابسته هستند.

مکانیزم اهرم در کلاچ

یکی از بخش‌های مهم مدل، مکانیزم اهرمی کلاچ است. این اهرم وظیفه انتقال نیرو از عملگر کلاچ به فنر دیافراگمی را بر عهده دارد. هنگامی که سیلندر کلاچ نیرویی را به انتهای اهرم وارد می‌کند، اهرم این نیرو را به قسمت مربوط به فنر دیافراگمی منتقل می‌کند.

وجود اهرم باعث می‌شود نیروی ورودی و جابه‌جایی مکانیکی مطابق با هندسه سیستم به بخش‌های داخلی کلاچ منتقل شوند. بنابراین، مدل‌سازی اهرم صرفاً برای نمایش ظاهری مکانیزم نیست، بلکه در رفتار فیزیکی سیستم نیز نقش دارد. تغییر نیرو و جابه‌جایی در این بخش می‌تواند وضعیت فنر دیافراگمی و در ادامه وضعیت صفحه فشاری را تغییر دهد.

فنر دیافراگمی و نقش آن در جدا شدن کلاچ

فنر دیافراگمی یکی از اجزای کلیدی مکانیزم کلاچ است. هنگامی که نیروی مناسبی از طریق اهرم به فنر دیافراگمی اعمال می‌شود، وضعیت مکانیکی این فنر تغییر می‌کند. این تغییر باعث می‌شود نیروی اعمال‌شده توسط صفحه فشاری روی صفحات کلاچ کاهش پیدا کند.

در حالت درگیر، نیروی پیش‌اعمال‌شده توسط صفحه فشاری باعث می‌شود صفحات کلاچ در تماس با یکدیگر قرار داشته باشند. این تماس برای انتقال گشتاور ضروری است. اما در فرآیند جدا شدن کلاچ، عملکرد فنر دیافراگمی باعث برداشته شدن نیروی فشاری از صفحات می‌شود.

در نتیجه، تماس مؤثر میان صفحات کاهش یافته و انتقال گشتاور از سمت موتور به سیستم انتقال قدرت متوقف می‌شود. این فرآیند در مدل Matlab به صورت یک زنجیره مکانیکی از اعمال نیرو، تغییر وضعیت فنر و حرکت صفحه فشاری نمایش داده می‌شود.

صفحه فشاری و صفحات کلاچ

صفحه فشاری وظیفه ایجاد نیروی لازم برای درگیر نگه داشتن مجموعه صفحات کلاچ را بر عهده دارد. زمانی که نیروی پیش‌اعمال‌شده روی صفحات برقرار باشد، اصطکاک میان سطوح تماس امکان انتقال گشتاور را ایجاد می‌کند. در مقابل، هنگام جدا شدن کلاچ، این نیروی فشاری از طریق عملکرد مکانیزم دیافراگمی کاهش داده می‌شود.

در شبیه‌سازی، این تغییر وضعیت از اهمیت زیادی برخوردار است، زیرا لحظه برداشته شدن نیروی صفحه فشاری عملاً آغاز فرآیند قطع انتقال گشتاور محسوب می‌شود. بنابراین، مدل می‌تواند ارتباط میان یک ورودی مکانیکی و نتیجه آن را در رفتار سرعت موتور و سیستم انتقال قدرت نشان دهد.

هاب و ارتباط آن با سیستم انتقال قدرت

هاب یکی دیگر از اجزای مدل کلاچ است که در انتقال حرکت چرخشی مجموعه صفحات به سمت سیستم انتقال قدرت نقش دارد. هنگامی که کلاچ درگیر است، گشتاور موتور از طریق مجموعه صفحات و هاب به سمت انتقال قدرت منتقل می‌شود.

با جدا شدن کلاچ، مسیر انتقال گشتاور میان موتور و سیستم انتقال قدرت قطع می‌شود. بنابراین، پس از وقوع رویداد جدا شدن، رفتار سرعت موتور و سرعت سیستم انتقال قدرت می‌تواند از یکدیگر مستقل‌تر شود. مشاهده این تغییر در نمودار خروجی یکی از مهم‌ترین اهداف شبیه‌سازی است.

سناریوی Declutching در شبیه‌سازی

سناریوی اصلی این مدل، Declutching یا جدا شدن کلاچ است. در ابتدای فرآیند، کلاچ در وضعیت درگیر قرار دارد و نیروی فشاری روی صفحات برقرار است. در این وضعیت، انتقال گشتاور میان موتور و سیستم انتقال قدرت امکان‌پذیر است.

با اعمال نیرو از طرف سیلندر کلاچ، مکانیزم اهرم فعال می‌شود. اهرم نیروی ورودی را به فنر دیافراگمی منتقل می‌کند. عملکرد فنر باعث تغییر وضعیت صفحه فشاری می‌شود و نیروی فشاری اعمال‌شده روی مجموعه صفحات کاهش می‌یابد.

هنگامی که نیروی لازم از روی صفحات برداشته شود، فرآیند جدا شدن کلاچ اتفاق می‌افتد. در این لحظه، انتقال گشتاور از موتور به سیستم انتقال قدرت متوقف می‌شود. بنابراین، یکی از پارامترهای اصلی برای ارزیابی رفتار مدل، سرعت موتور و سرعت سیستم انتقال قدرت در اطراف این رویداد است.

بررسی خروجی شبیه‌سازی در Matlab

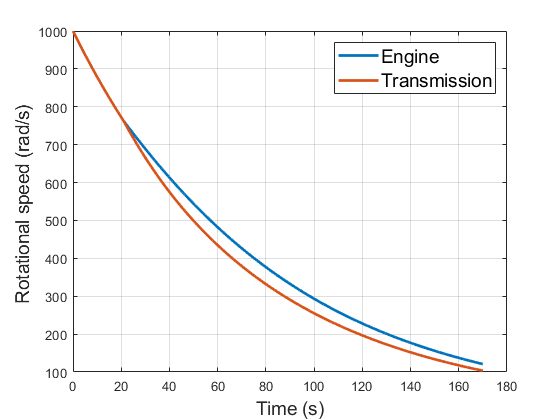

خروجی اصلی مدل به صورت نمودار سرعت بر حسب زمان ارائه می‌شود. در این نمودار، سرعت موتور و سرعت سیستم انتقال قدرت در طول فرآیند جدا شدن کلاچ قابل مشاهده است. استفاده از Simscape Logging امکان ثبت متغیرهای مورد نظر در طول اجرای مدل و تحلیل آن‌ها پس از پایان شبیه‌سازی را فراهم می‌کند.

در بخش ابتدایی نمودار، تا زمانی که کلاچ درگیر است، رفتار سرعت موتور و سیستم انتقال قدرت تحت تأثیر ارتباط مکانیکی میان دو بخش قرار دارد. با آغاز فرآیند جدا شدن، شرایط انتقال گشتاور تغییر می‌کند. در نتیجه، رفتار سرعت دو بخش می‌تواند نسبت به وضعیت قبل از جدا شدن متفاوت شود.

تحلیل نمودار سرعت بر حسب زمان به مهندس اجازه می‌دهد زمان وقوع فرآیند جدا شدن و نحوه پاسخ دینامیکی سیستم را بررسی کند. همچنین می‌توان از این خروجی برای ارزیابی صحت مدل مکانیکی و بررسی عملکرد اجزای مختلف استفاده کرد.

اهمیت Simscape Logging در این شبیه‌سازی

یکی از قابلیت‌های مهم مورد استفاده در این مدل، Simscape Logging است. سیستم‌های فیزیکی در Simscape معمولاً شامل متغیرهایی مانند سرعت، جابه‌جایی، نیرو و گشتاور هستند. ثبت این متغیرها در طول زمان امکان تحلیل دقیق رفتار سیستم را پس از اجرای شبیه‌سازی فراهم می‌کند.

در مدل کلاچ خودرو، ثبت سرعت موتور و سیستم انتقال قدرت اهمیت ویژه‌ای دارد. زیرا هدف اصلی، مشاهده رفتار این دو بخش در یک سناریوی مشخص مکانیکی است. با استفاده از داده‌های ثبت‌شده می‌توان نمودارهای مناسب را ایجاد کرده و تغییرات سرعت را در بازه زمانی مورد نظر بررسی کرد.

تحلیل فیزیکی رفتار کلاچ

از دیدگاه فیزیکی، کلاچ را می‌توان به عنوان یک واسط مکانیکی برای کنترل انتقال گشتاور میان دو سامانه چرخان در نظر گرفت. زمانی که صفحات کلاچ تحت نیروی فشاری قرار دارند، اصطکاک میان سطوح باعث می‌شود گشتاور بتواند از یک سمت به سمت دیگر منتقل شود. کاهش نیروی فشاری، شرایط اصطکاکی لازم برای انتقال گشتاور را تغییر داده و در نهایت موجب قطع انتقال نیرو می‌شود.

این موضوع نشان می‌دهد که فرآیند جدا شدن کلاچ تنها یک تغییر ساده در وضعیت یک کلید یا اتصال نیست، بلکه حاصل تعامل چندین جزء مکانیکی است. اهرم، فنر دیافراگمی، صفحه فشاری، صفحات کلاچ و هاب در کنار یکدیگر یک زنجیره مکانیکی تشکیل می‌دهند که عملکرد نهایی سیستم به رفتار آن وابسته است.

مزایای شبیه‌سازی کلاچ در Matlab

مدل‌سازی کلاچ خودرو در Matlab و Simscape چند مزیت مهم دارد. نخست اینکه می‌توان رفتار اجزای مکانیکی را بدون نیاز به ساخت نمونه فیزیکی اولیه بررسی کرد. همچنین امکان تغییر پارامترهای مدل و مشاهده اثر آن‌ها بر پاسخ سیستم وجود دارد.

از طرف دیگر، شبیه‌سازی به مهندس اجازه می‌دهد رویدادهایی مانند درگیری و جدا شدن کلاچ را در شرایط کنترل‌شده بررسی کند. این قابلیت برای مطالعه سامانه‌های انتقال قدرت، آموزش مهندسی خودرو و توسعه مدل‌های دینامیکی کاربرد دارد.

یکی دیگر از مزایای استفاده از مدل فیزیکی Simscape، ارتباط مستقیم میان اجزای مدل و مفاهیم فیزیکی سیستم است. به جای اینکه رفتار کلاچ صرفاً با مجموعه‌ای از روابط ریاضی انتزاعی نمایش داده شود، اجزای مکانیکی و ارتباط میان آن‌ها نیز در ساختار مدل قابل مشاهده هستند.

جمع‌بندی شبیه‌سازی

شبیه‌سازی کلاچ خودرو در Matlab نمونه‌ای از کاربرد مدل‌سازی فیزیکی برای بررسی رفتار سامانه‌های مکانیکی خودرو است. در این مدل، مجموعه‌ای از اجزای واقعی شامل اهرم، فنر دیافراگمی، صفحه فشاری، صفحات کلاچ و هاب در کنار یکدیگر قرار گرفته‌اند تا فرآیند جدا شدن کلاچ بازسازی شود.

در سناریوی مورد بررسی، اعمال نیرو توسط سیلندر باعث حرکت مکانیزم اهرمی و فعال شدن فنر دیافراگمی می‌شود. عملکرد فنر، نیروی صفحه فشاری روی صفحات کلاچ را کاهش می‌دهد و در نتیجه فرآیند جدا شدن کلاچ رخ می‌دهد. پس از این رویداد، انتقال گشتاور از موتور به سیستم انتقال قدرت متوقف می‌شود.

در نهایت، با استفاده از Simscape Logging، سرعت موتور و سیستم انتقال قدرت در طول زمان ثبت شده و به صورت نمودار قابل بررسی هستند. این نمودار مهم‌ترین خروجی شبیه‌سازی است و امکان مشاهده رفتار دینامیکی سیستم در هنگام جدا شدن کلاچ را فراهم می‌کند. چنین مدلی می‌تواند برای مطالعه اصول عملکرد کلاچ، تحلیل سیستم‌های انتقال قدرت و آشنایی با مدل‌سازی سامانه‌های مکانیکی خودرو در محیط Matlab و Simscape مورد استفاده قرار گیرد.
