کلاچ‌ها یکی از اجزای مهم در سامانه‌های انتقال قدرت هستند و وظیفه اصلی آن‌ها برقراری یا قطع ارتباط مکانیکی میان بخش‌های مختلف یک سیستم دوار است. عملکرد صحیح کلاچ در سامانه‌های مکانیکی می‌تواند امکان انتقال گشتاور، شتاب‌گیری، کاهش سرعت و توقف کنترل‌شده اجزای دوار را فراهم کند. در محیط Matlab و به‌ویژه در Simscape، می‌توان عملکرد کلاچ‌ها را در شرایط مختلف بررسی کرد و تأثیر درگیر و آزاد شدن آن‌ها را بر سرعت شفت‌ها، گشتاور و انرژی مکانیکی مورد مطالعه قرار داد.

در این شبیه‌سازی، عملکرد دو کلاچ برای شتاب‌گیری و کاهش سرعت مجموعه‌ای از شفت‌ها بررسی می‌شود. این شفت‌ها از طریق یک جعبه‌دنده به یکدیگر متصل هستند و یک کلاچ برای اتصال مجموعه به شفت محرک و یک کلاچ دیگر برای اتصال مجموعه به نقطه ثابت و ایجاد عملکرد ترمز مورد استفاده قرار می‌گیرد. ساختار مدل به‌گونه‌ای طراحی شده است که بتوان تغییر وضعیت هم‌زمان دو کلاچ را مشاهده کرد و اثر این تغییر وضعیت را بر سرعت شفت‌های مختلف بررسی نمود.

معرفی ساختار شبیه‌سازی کلاچ‌ها

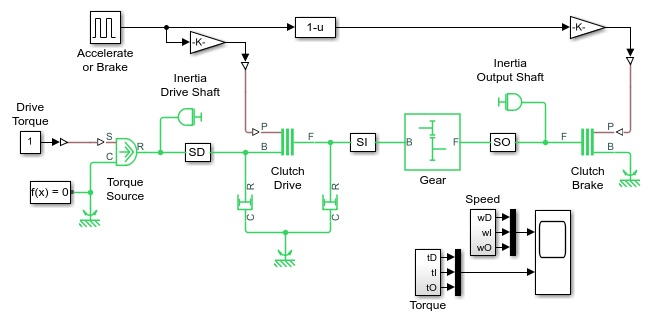

مدل مورد بررسی شامل سه شفت اصلی است که عبارت‌اند از شفت محرک، شفت میانی و شفت خروجی. شفت میانی و شفت خروجی از طریق یک جعبه‌دنده به یکدیگر متصل هستند. در این مدل، ممان اینرسی مربوط به هر دو شفت میانی و خروجی در مؤلفه‌ای با عنوان Inertia Output Shaft در نظر گرفته شده است. این موضوع باعث می‌شود رفتار دینامیکی مجموعه شفت‌ها با در نظر گرفتن اینرسی مکانیکی آن‌ها شبیه‌سازی شود.

شفت‌های میانی و خروجی از یک طرف به وسیله کلاچ محرک به شفت محرک متصل می‌شوند. شفت محرک نیز توسط یک منبع گشتاور به حرکت درمی‌آید. از طرف دیگر، مجموعه شفت‌ها از طریق کلاچ دوم به یک نقطه ثابت متصل می‌شود. این کلاچ دوم نقش ترمز را ایفا می‌کند و در زمان درگیر شدن، انرژی جنبشی موجود در شفت‌های دوار را مستهلک می‌سازد.

بنابراین در این مدل دو مسیر مکانیکی متفاوت برای انتقال گشتاور وجود دارد. مسیر اول از منبع گشتاور به سمت شفت محرک و سپس از طریق کلاچ محرک به مجموعه شفت‌های متصل به جعبه‌دنده است. مسیر دوم از مجموعه شفت‌های دوار به سمت نقطه ثابت و از طریق کلاچ ترمز برقرار می‌شود. تغییر وضعیت این دو مسیر، رفتار سرعتی مجموعه را به‌صورت محسوسی تغییر می‌دهد.

نقش جعبه‌دنده در مدل

یکی از اجزای مهم این شبیه‌سازی، جعبه‌دنده‌ای است که شفت میانی و شفت خروجی را به یکدیگر متصل می‌کند. جعبه‌دنده باعث می‌شود سرعت و گشتاور در دو طرف آن متناسب با نسبت تبدیل مکانیکی تغییر کنند. در نتیجه، شفت میانی و شفت خروجی الزاماً سرعت زاویه‌ای یکسانی نخواهند داشت و نسبت سرعت آن‌ها به نسبت دنده‌های انتخاب‌شده در سیستم وابسته خواهد بود.

وجود جعبه‌دنده اهمیت زیادی در بررسی عملکرد کلاچ دارد، زیرا هنگام درگیر شدن یا آزاد شدن کلاچ‌ها، انرژی و گشتاور در یک مجموعه ساده تک‌شفتی توزیع نمی‌شوند، بلکه از طریق یک ساختار مکانیکی شامل چند شفت و نسبت انتقال دنده منتقل می‌شوند. بنابراین شبیه‌سازی این مدل می‌تواند برای بررسی رفتار سیستم‌های انتقال قدرت چندشفتی کاربرد داشته باشد.

همچنین در نظر گرفتن ممان اینرسی شفت‌ها باعث می‌شود مدل بتواند رفتار واقعی‌تر مجموعه را در برابر تغییرات گشتاور و وضعیت کلاچ‌ها نشان دهد. هرچه ممان اینرسی یک بخش بیشتر باشد، تغییر سرعت زاویه‌ای آن در برابر یک گشتاور مشخص کندتر خواهد بود. این ویژگی در تحلیل زمان شتاب‌گیری و ترمزگیری اهمیت دارد.

عملکرد کلاچ محرک

کلاچ اول در این شبیه‌سازی نقش کلاچ محرک را بر عهده دارد. در ابتدای شبیه‌سازی این کلاچ در حالت درگیر قرار دارد. در نتیجه، شفت محرک به مجموعه شفت‌های متصل به جعبه‌دنده وصل شده و گشتاور اعمال‌شده توسط منبع گشتاور می‌تواند باعث شتاب‌گیری مجموعه شود.

در این شرایط، منبع گشتاور تنها شفت محرک را تحت تأثیر قرار نمی‌دهد، بلکه از طریق کلاچ درگیر، گشتاور را به بخش‌های دیگر سیستم منتقل می‌کند. به همین دلیل، شتاب‌گیری شفت‌ها تحت تأثیر مجموع اینرسی‌های مکانیکی متصل به مسیر انتقال قدرت قرار می‌گیرد.

در مراحل ابتدایی شبیه‌سازی، با اعمال گشتاور ثابت، سرعت شفت محرک افزایش پیدا می‌کند. به دلیل درگیر بودن کلاچ، شفت‌های دیگر نیز تحت تأثیر این گشتاور قرار گرفته و سرعت آن‌ها افزایش می‌یابد. رفتار دقیق سرعت هر شفت به ممان اینرسی، نسبت جعبه‌دنده و شرایط دینامیکی مدل بستگی دارد.

عملکرد کلاچ ترمز

کلاچ دوم وظیفه‌ای متفاوت دارد. این کلاچ یک طرف مجموعه دوار را به نقطه‌ای ثابت متصل می‌کند. هنگامی که این کلاچ درگیر می‌شود، مجموعه‌ای که در حال دوران است با یک مرجع ثابت مکانیکی درگیر شده و انرژی جنبشی آن از طریق فرآیند ترمزگیری کاهش می‌یابد.

در مدل، کلاچ ترمز در ابتدا آزاد است؛ بنابراین مانعی برای دوران مجموعه شفت‌ها ایجاد نمی‌کند. پس از تغییر وضعیت کلاچ‌ها، کلاچ محرک آزاد و کلاچ ترمز درگیر می‌شود. در این لحظه، ارتباط شفت محرک با شفت‌های متصل به جعبه‌دنده قطع شده و مسیر جدیدی برای کاهش سرعت مجموعه ایجاد می‌شود.

در واقع، کلاچ ترمز انرژی مکانیکی ذخیره‌شده در اجزای دوار را جذب و مستهلک می‌کند. این رفتار مشابه عملکرد ترمز در بسیاری از سامانه‌های مکانیکی است که برای کاهش سرعت یک عضو دوار، انرژی جنبشی آن را به شکل دیگری تبدیل یا تلف می‌کنند.

مراحل اولیه شبیه‌سازی

در شروع شبیه‌سازی، کلاچ محرک در حالت درگیر و کلاچ ترمز در حالت آزاد قرار دارد. منبع گشتاور به شفت محرک متصل است و مجموعه شفت‌ها به واسطه کلاچ محرک از این منبع گشتاور انرژی دریافت می‌کند.

در این مرحله، هر سه شفت مورد بررسی یعنی شفت محرک، شفت میانی و شفت خروجی در حال افزایش سرعت هستند. با گذشت زمان، سرعت زاویه‌ای شفت‌ها افزایش پیدا می‌کند و سیستم وارد یک فرآیند شتاب‌گیری می‌شود. جعبه‌دنده نیز باعث ایجاد رابطه مشخصی میان سرعت شفت میانی و شفت خروجی خواهد شد.

یکی از نکات مهم در تحلیل این بخش آن است که شفت محرک علاوه بر اینرسی خود، باید اثر اینرسی اجزای متصل‌شده به آن را نیز تحمل کند. به همین دلیل، زمانی که کلاچ درگیر است، منبع گشتاور با یک بار مکانیکی بزرگ‌تر مواجه می‌شود.

تغییر هم‌زمان وضعیت کلاچ‌ها

مهم‌ترین رویداد در این شبیه‌سازی، تغییر هم‌زمان وضعیت دو کلاچ است. در یک لحظه مشخص، کلاچ محرک آزاد می‌شود و ارتباط شفت محرک با مجموعه شفت‌های متصل به جعبه‌دنده قطع می‌گردد. هم‌زمان، کلاچ ترمز درگیر شده و مجموعه شفت‌های دوار را به نقطه ثابت متصل می‌کند.

این تغییر وضعیت باعث ایجاد یک انتقال مهم در مسیر توان مکانیکی می‌شود. پیش از تغییر، توان از منبع گشتاور به مجموعه شفت‌ها منتقل می‌شد؛ اما پس از تغییر وضعیت، این مسیر قطع شده و انرژی جنبشی مجموعه شفت‌ها در فرآیند ترمزگیری کاهش پیدا می‌کند.

این فرآیند در شبیه‌سازی اهمیت زیادی دارد، زیرا امکان مشاهده پاسخ گذرای سیستم در زمان تغییر وضعیت کلاچ‌ها را فراهم می‌کند. در یک سیستم واقعی نیز تغییر ناگهانی وضعیت کلاچ می‌تواند باعث ایجاد تغییرات قابل توجه در سرعت و گشتاور شود؛ بنابراین بررسی این حالت در محیط شبیه‌سازی برای تحلیل رفتار دینامیکی سامانه‌های انتقال قدرت مفید است.

افزایش سرعت شفت محرک پس از آزاد شدن کلاچ

یکی از نتایج قابل توجه این شبیه‌سازی افزایش سرعت شفت محرک پس از تغییر وضعیت کلاچ‌ها است. دلیل اصلی این رفتار کاهش اینرسی متصل به منبع گشتاور است. در مرحله نخست، شفت محرک از طریق کلاچ به مجموعه شفت‌های دیگر متصل است و بنابراین منبع گشتاور باید اثر اینرسی این مجموعه را نیز تأمین کند.

پس از آزاد شدن کلاچ محرک، این اتصال قطع می‌شود. در نتیجه، منبع گشتاور دیگر مجموعه شفت‌های میانی و خروجی را به حرکت درنمی‌آورد و بخش متصل به منبع گشتاور از اینرسی کمتری برخوردار خواهد بود. در چنین شرایطی، با ثابت ماندن گشتاور اعمالی، شفت محرک می‌تواند با سرعت بیشتری شتاب بگیرد.

این پدیده نمونه‌ای مناسب برای نشان دادن ارتباط میان گشتاور، ممان اینرسی و شتاب زاویه‌ای است. به‌صورت کلی، در یک سیستم دورانی افزایش گشتاور باعث افزایش شتاب زاویه‌ای و افزایش ممان اینرسی باعث کاهش شتاب زاویه‌ای می‌شود. بنابراین تغییر بار مکانیکی متصل به شفت محرک می‌تواند پاسخ سرعتی آن را به شکل محسوسی تغییر دهد.

تحلیل سرعت شفت‌ها در Simscape Logging

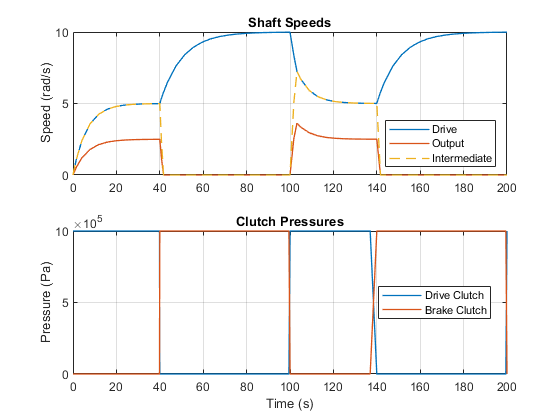

برای بررسی نتایج، سرعت شفت محرک، شفت میانی و شفت خروجی از طریق قابلیت Simscape Logging ثبت و بررسی می‌شود. نمودار حاصل امکان مشاهده رفتار زمانی سه شفت را فراهم می‌کند و می‌توان تغییرات سرعت آن‌ها را قبل و بعد از تغییر وضعیت کلاچ‌ها با یکدیگر مقایسه کرد.

در بخش ابتدایی نمودار، سرعت شفت‌ها تحت تأثیر منبع گشتاور افزایش پیدا می‌کند. این رفتار مربوط به زمانی است که کلاچ محرک درگیر بوده و مجموعه شفت‌ها به منبع گشتاور متصل است. در این وضعیت، انرژی مکانیکی از منبع گشتاور به مجموعه انتقال قدرت منتقل می‌شود.

پس از تغییر وضعیت کلاچ‌ها، رفتار سرعتی شفت‌ها تغییر می‌کند. شفت محرک از مجموعه شفت‌های دیگر جدا شده و کلاچ ترمز در مسیر مکانیکی مجموعه دوار قرار می‌گیرد. در نتیجه، سرعت شفت‌های میانی و خروجی تحت تأثیر فرآیند ترمزگیری قرار گرفته و کاهش پیدا می‌کند.

اهمیت بررسی شتاب‌گیری و ترمزگیری در یک مدل واحد

یکی از مزایای این شبیه‌سازی، بررسی دو فرآیند متفاوت در یک مدل واحد است. در بخش اول، سیستم در شرایط شتاب‌گیری قرار دارد و منبع گشتاور باعث افزایش سرعت شفت‌ها می‌شود. در بخش دوم، مسیر انتقال قدرت تغییر کرده و مجموعه شفت‌های دوار وارد فرآیند کاهش سرعت می‌شود.

این ساختار امکان بررسی رفتار گذرای سیستم در هنگام تغییر مسیر انتقال گشتاور را فراهم می‌کند. چنین تحلیلی در طراحی و ارزیابی سامانه‌های انتقال قدرت، تجهیزات صنعتی، ماشین‌آلات دوار و سیستم‌هایی که در آن‌ها نیاز به تغییر سریع بین حالت محرک و ترمز وجود دارد، اهمیت دارد.

نقش ممان اینرسی در نتایج شبیه‌سازی

ممان اینرسی یکی از پارامترهای کلیدی در این مدل است. این پارامتر نشان می‌دهد یک جسم دوار تا چه اندازه در برابر تغییر سرعت زاویه‌ای مقاومت می‌کند. در مدل حاضر، ممان اینرسی شفت‌های میانی و خروجی در بخش مربوط به Inertia Output Shaft لحاظ شده است.

اگر مقدار ممان اینرسی افزایش پیدا کند، برای ایجاد تغییر مشابه در سرعت شفت‌ها به گشتاور بیشتری نیاز خواهد بود. از طرف دیگر، با کاهش ممان اینرسی، سیستم می‌تواند با همان گشتاور اعمالی سریع‌تر شتاب بگیرد. بنابراین انتخاب مقدار مناسب برای این پارامتر در شبیه‌سازی ضروری است.

این موضوع همچنین بر فرآیند ترمزگیری تأثیر دارد. مجموعه‌ای با انرژی جنبشی بیشتر، در هنگام درگیر شدن کلاچ ترمز نیازمند فرآیند طولانی‌تر یا گشتاور ترمزی بیشتری برای کاهش سرعت خواهد بود. بنابراین تغییر پارامترهای اینرسی می‌تواند یکی از روش‌های مناسب برای بررسی حساسیت دینامیکی مدل باشد.

اهمیت شبیه‌سازی کلاچ در Matlab

محیط Matlab و Simscape امکان مدل‌سازی سامانه‌های مکانیکی را بدون نیاز به توسعه یک مدل ریاضی کامل از ابتدا فراهم می‌کنند. در چنین محیطی می‌توان اجزایی مانند شفت، اینرسی، کلاچ، جعبه‌دنده و منبع گشتاور را در یک ساختار فیزیکی به یکدیگر متصل کرد و رفتار دینامیکی سیستم را مشاهده نمود.

یکی از مزیت‌های مهم این روش، امکان تغییر پارامترهای سیستم و مشاهده مستقیم تأثیر آن‌ها بر نتایج است. برای مثال می‌توان مقدار گشتاور منبع، ممان اینرسی شفت‌ها، نسبت جعبه‌دنده و زمان تغییر وضعیت کلاچ‌ها را تغییر داد و پاسخ سرعتی سیستم را بررسی کرد.

همچنین استفاده از Simscape Logging امکان ثبت متغیرهای فیزیکی و بررسی آن‌ها پس از اجرای مدل را فراهم می‌کند. این قابلیت برای تحلیل دقیق پاسخ سیستم، مقایسه سناریوهای مختلف و شناسایی رفتارهای گذرا بسیار کاربردی است.

تحلیل رفتار سیستم در زمان تغییر وضعیت کلاچ

زمان تغییر وضعیت کلاچ‌ها یکی از پارامترهای مهم در این شبیه‌سازی محسوب می‌شود. اگر تغییر وضعیت در زمان متفاوتی انجام شود، مقدار سرعت اولیه مجموعه شفت‌ها در هنگام آغاز ترمزگیری نیز تغییر خواهد کرد. بنابراین انرژی جنبشی سیستم در لحظه درگیر شدن کلاچ ترمز به زمان تغییر وضعیت وابسته است.

به همین دلیل، می‌توان با اجرای چند سناریوی مختلف، تأثیر زمان عملکرد کلاچ را بر سرعت شفت‌ها بررسی کرد. در یک تحلیل پارامتری، تغییر زمان درگیر شدن ترمز می‌تواند نشان دهد که مجموعه در چه شرایطی انرژی جنبشی بیشتری دارد و پاسخ سرعتی آن چگونه تغییر می‌کند.

همچنین می‌توان زمان آزاد شدن کلاچ محرک و زمان درگیر شدن کلاچ ترمز را به‌صورت جداگانه بررسی کرد. اگر این دو رویداد هم‌زمان نباشند، ممکن است برای یک بازه زمانی کوتاه، وضعیت مکانیکی متفاوتی در سیستم ایجاد شود. بررسی این حالت‌ها در شبیه‌سازی می‌تواند برای مطالعه رفتار گذرا و طراحی استراتژی مناسب کنترل کلاچ مفید باشد.

جمع‌بندی شبیه‌سازی

در این شبیه‌سازی Matlab، عملکرد دو کلاچ برای کنترل شتاب‌گیری و ترمزگیری مجموعه‌ای از شفت‌های متصل به جعبه‌دنده بررسی شد. در حالت اولیه، کلاچ محرک درگیر است و منبع گشتاور باعث شتاب‌گیری شفت محرک، شفت میانی و شفت خروجی می‌شود. شفت میانی و شفت خروجی نیز از طریق جعبه‌دنده با یکدیگر در ارتباط هستند.

در مرحله بعد، وضعیت دو کلاچ به‌صورت هم‌زمان تغییر می‌کند. کلاچ محرک آزاد شده و ارتباط شفت محرک با مجموعه شفت‌های گیربکس قطع می‌شود. هم‌زمان کلاچ ترمز درگیر شده و مجموعه شفت‌های دوار را به یک نقطه ثابت متصل می‌کند. در نتیجه، انرژی جنبشی شفت‌های متصل به جعبه‌دنده مستهلک شده و سرعت آن‌ها کاهش پیدا می‌کند.

از سوی دیگر، با جدا شدن شفت محرک از مجموعه دارای اینرسی بیشتر، بار مکانیکی متصل به منبع گشتاور کاهش یافته و سرعت شفت محرک افزایش پیدا می‌کند. نمودارهای حاصل از Simscape Logging این تغییرات را در سرعت شفت محرک، شفت میانی و شفت خروجی نشان می‌دهند.

این شبیه‌سازی نمونه‌ای مناسب برای مطالعه رفتار دینامیکی کلاچ‌ها، اثر ممان اینرسی، انتقال گشتاور از طریق جعبه‌دنده و فرآیند تبدیل یک مسیر محرک به مسیر ترمزی است. همچنین می‌توان از همین ساختار برای بررسی اثر پارامترهای مختلف مکانیکی، زمان‌بندی عملکرد کلاچ‌ها و شرایط مختلف بار استفاده کرد. به همین دلیل، مدل حاضر می‌تواند دید مناسبی نسبت به نحوه عملکرد کلاچ‌های شتاب‌دهنده و ترمز در سامانه‌های انتقال قدرت فراهم کند.
