شفت‌های انتقال توان در بسیاری از سامانه‌های مکانیکی و الکترومکانیکی، در ظاهر اجزایی صلب به نظر می‌رسند، اما در عمل دارای انعطاف‌پذیری پیچشی هستند. هنگامی که گشتاور اعمال‌شده به شفت تغییر می‌کند یا یک کلاچ به‌صورت ناگهانی درگیر و آزاد می‌شود، این انعطاف‌پذیری می‌تواند موجب ایجاد نوسانات قابل‌توجه در سرعت زاویه‌ای و زاویه پیچش شفت شود. در سامانه‌هایی که دینامیک گذرا اهمیت زیادی دارد، نادیده گرفتن این پدیده ممکن است باعث شود نتایج شبیه‌سازی با رفتار واقعی سامانه فاصله داشته باشد.

در این شبیه‌سازی در محیط Matlab و با استفاده از قابلیت‌های Simscape Driveline، رفتار دو شفت آلومینیومی انعطاف‌پذیر بررسی می‌شود. هر یک از این شفت‌ها با استفاده از یک مدل پارامترهای متمرکز ساخته شده‌اند. در این روش، شفت پیوسته به مجموعه‌ای از المان‌های گسسته شامل ممان‌های اینرسی، میرایی و فنرهای پیچشی تقسیم می‌شود. چنین روشی امکان بررسی دقیق‌تر انتشار و بازتاب نوسانات پیچشی در طول شفت را فراهم می‌کند.

در ابتدای شبیه‌سازی، کلاچ در وضعیت آزاد قرار دارد و شفت متصل به بار آزاد است. سرعت اولیه شفت موتور برابر با 200 rad/s در نظر گرفته شده و سامانه از شرایط پایدار اولیه آغاز می‌شود. در ادامه آزمایش، کلاچ در زمان‌های مختلف درگیر و سپس آزاد می‌شود. تغییرات سرعت زاویه‌ای و میزان پیچش در المان‌های انعطاف‌پذیر شفت، اطلاعات مناسبی درباره تأثیر انعطاف‌پذیری مکانیکی بر پاسخ گذرای سامانه ارائه می‌دهد.

اهمیت انعطاف‌پذیری پیچشی در شفت‌ها

در تحلیل ساده سیستم‌های انتقال قدرت، گاهی شفت به‌عنوان یک عضو کاملاً صلب مدل می‌شود. در این حالت فرض می‌شود تمام نقاط شفت در هر لحظه سرعت زاویه‌ای یکسانی دارند و هیچ اختلافی بین زاویه چرخش دو انتهای آن وجود ندارد. این فرض در برخی کاربردهای ساده می‌تواند قابل قبول باشد، اما برای تحلیل پدیده‌های گذرا، به‌ویژه در هنگام درگیری کلاچ، تغییر ناگهانی بار یا راه‌اندازی موتور، ممکن است کافی نباشد.

شفت واقعی دارای سختی پیچشی محدود است. بنابراین زمانی که یک سمت شفت تحت تأثیر گشتاور قرار می‌گیرد، سمت دیگر شفت بلافاصله همان حرکت را تجربه نمی‌کند. اختلاف زاویه‌ای ایجادشده در طول شفت باعث ذخیره انرژی در ساختار الاستیک آن می‌شود. این انرژی می‌تواند در شرایط مناسب آزاد شده و موجب ایجاد نوسانات پیچشی شود.

در کنار سختی، میرایی نیز نقش مهمی در پاسخ شفت دارد. میرایی موجب کاهش تدریجی دامنه نوسانات می‌شود و بخشی از انرژی مکانیکی نوسانی را مستهلک می‌کند. بنابراین یک مدل مناسب برای شفت انعطاف‌پذیر باید بتواند اثر هم‌زمان اینرسی، سختی پیچشی و میرایی را در نظر بگیرد.

مدل‌سازی شفت با روش پارامترهای متمرکز

در این شبیه‌سازی، هر یک از دو شفت آلومینیومی از 20 سگمنت تشکیل شده است. هر سگمنت در مدل دینامیکی دارای مؤلفه‌هایی برای نمایش ممان اینرسی، میرایی و سختی پیچشی است. به این ترتیب، شفت واقعی که یک سیستم پیوسته محسوب می‌شود، با یک مدل گسسته و قابل شبیه‌سازی در محیط Simscape Driveline تقریب زده می‌شود.

روش پارامترهای متمرکز یا Lumped Parameter Modeling یکی از روش‌های متداول برای نمایش رفتار دینامیکی شفت‌های انعطاف‌پذیر است. در این روش، به جای آنکه مستقیماً معادلات یک سیستم پیوسته با تعداد نامحدودی درجه آزادی حل شود، شفت به تعدادی المان متوالی تقسیم می‌شود. افزایش تعداد سگمنت‌ها معمولاً امکان نمایش بهتر رفتار پیچشی و مودهای ارتعاشی شفت را فراهم می‌کند، هرچند پیچیدگی محاسباتی مدل نیز افزایش می‌یابد.

در مدل حاضر، وجود 20 سگمنت برای هر شفت باعث می‌شود انعطاف‌پذیری آن در طول مسیر انتقال توان قابل مشاهده باشد. هر المان الاستیک می‌تواند اختلاف زاویه بین بخش‌های مجاور را نشان دهد و در نتیجه، توزیع پیچش در طول شفت قابل بررسی خواهد بود.

ساختار کلی سامانه شبیه‌سازی

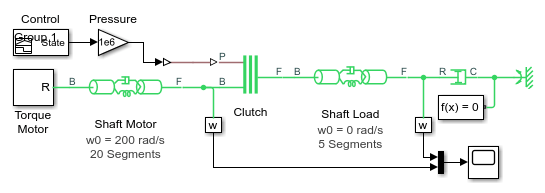

ساختار کلی سیستم شامل یک شفت موتور، یک کلاچ و یک شفت متصل به بار است. موتور وظیفه اعمال حرکت و گشتاور به سمت محرک را بر عهده دارد. در سمت دیگر، شفت بار به یک دمپر لزج متصل شده است. این دمپر با ایجاد گشتاور مقاوم وابسته به سرعت زاویه‌ای، رفتار بار را در مدل نمایش می‌دهد.

کلاچ در مرکز این ساختار قرار دارد و امکان برقراری یا قطع ارتباط مکانیکی میان شفت موتور و شفت بار را فراهم می‌کند. هنگامی که کلاچ آزاد است، دو بخش سامانه می‌توانند رفتار دینامیکی متفاوتی داشته باشند. با درگیر شدن کلاچ، ارتباط مکانیکی بین دو طرف برقرار می‌شود و اختلاف سرعت یا وضعیت دینامیکی آن‌ها می‌تواند باعث ایجاد یک پاسخ گذرا شود.

این ساختار برای مطالعه اثر انعطاف‌پذیری شفت بسیار مناسب است، زیرا در لحظه درگیری کلاچ، تغییر شرایط مرزی مکانیکی می‌تواند انرژی ذخیره‌شده در المان‌های الاستیک را تحریک کند.

شرایط اولیه شبیه‌سازی

در ابتدای آزمایش، کلاچ در حالت آزاد قرار دارد و شفت متصل به بار آزاد است. سرعت اولیه شفت موتور برابر با 200 رادیان بر ثانیه تعیین شده است. همچنین شرایط اولیه به گونه‌ای انتخاب شده‌اند که سامانه در حالت پایدار شروع به کار کند.

انتخاب شرایط اولیه مناسب اهمیت زیادی دارد، زیرا پاسخ یک سیستم انعطاف‌پذیر به وضعیت اولیه سرعت، موقعیت و انرژی ذخیره‌شده در المان‌های الاستیک وابسته است. اگر سامانه با شرایط ناسازگار با حالت پایدار آغاز شود، ممکن است نوساناتی ایجاد شوند که ناشی از مقداردهی اولیه نامناسب باشند و ارتباط مستقیمی با عملکرد مورد بررسی نداشته باشند.

در این مدل، هدف آن است که اثر اصلی انعطاف‌پذیری شفت در هنگام تغییر وضعیت کلاچ مشاهده شود. بنابراین شرایط اولیه به نحوی تنظیم شده‌اند که امکان بررسی رفتار سیستم در حالت گذرا فراهم شود.

نقش کلاچ در ایجاد نوسانات پیچشی

یکی از مهم‌ترین بخش‌های این شبیه‌سازی، درگیر و آزاد شدن کلاچ در طول آزمایش است. زمانی که کلاچ درگیر می‌شود، دو بخش سامانه که تا پیش از آن رفتار نسبتاً مستقل داشتند، از طریق مسیر مکانیکی مشترک به یکدیگر متصل می‌شوند.

اگر سرعت زاویه‌ای دو سمت کلاچ در لحظه درگیری یکسان نباشد، برقراری اتصال مکانیکی می‌تواند موجب انتقال سریع گشتاور شود. در یک مدل صلب، این پدیده ممکن است به شکل بسیار ساده‌تری نمایش داده شود، اما در مدل انعطاف‌پذیر، انرژی بین ممان‌های اینرسی و المان‌های الاستیک جابه‌جا می‌شود و پاسخ نوسانی پیچیده‌تری شکل می‌گیرد.

در هنگام آزاد شدن کلاچ نیز وضعیت دینامیکی سامانه تغییر می‌کند. انرژی ذخیره‌شده در فنرهای پیچشی می‌تواند باعث شود سرعت و زاویه قسمت‌های مختلف شفت پس از آزاد شدن کلاچ دچار نوسان شوند. دامنه و مدت زمان این نوسانات به پارامترهایی مانند سختی، میرایی، اینرسی و شرایط بارگذاری وابسته است.

بررسی سرعت زاویه‌ای شفت‌ها

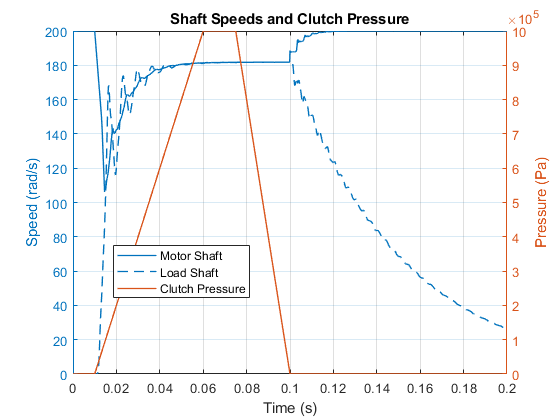

یکی از نتایج مهم شبیه‌سازی، نمودار سرعت چرخشی دو شفت انعطاف‌پذیر است. در این نمودارها، تغییرات سرعت شفت موتور و شفت بار در زمان درگیری و آزاد شدن کلاچ قابل مشاهده است.

در حالت عادی، شفت موتور توسط موتور محرک کنترل می‌شود و شفت سمت بار تحت تأثیر دمپر لزج قرار دارد. هنگام تغییر وضعیت کلاچ، انتقال انرژی مکانیکی بین دو سمت باعث ایجاد تغییرات گذرا در سرعت‌ها می‌شود.

نوسانات مشاهده‌شده در سرعت زاویه‌ای نتیجه مستقیم انعطاف‌پذیری شفت‌ها هستند. این نوسانات را می‌توان به رفتار یک سیستم مکانیکی شامل جرم، فنر و میرایی تشبیه کرد، با این تفاوت که در اینجا چندین ممان اینرسی و المان پیچشی به‌صورت زنجیره‌ای به یکدیگر متصل شده‌اند.

بنابراین، برخلاف یک شفت کاملاً صلب که در آن تغییر سرعت می‌تواند به شکل ساده‌تری منتقل شود، در شفت انعطاف‌پذیر بخشی از انرژی به‌صورت انرژی الاستیک در ساختار پیچشی ذخیره شده و سپس به انرژی جنبشی تبدیل می‌شود. این تبادل انرژی منشأ اصلی نوسانات مشاهده‌شده در نتایج است.

بررسی میزان پیچش در المان‌های شفت

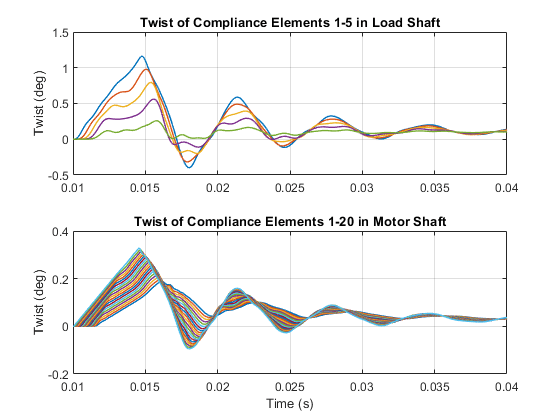

علاوه بر سرعت زاویه‌ای، مقدار پیچش در هر یک از المان‌های دارای تطبیق‌پذیری یا Compliance نیز در نتایج شبیه‌سازی قابل بررسی است. این پارامتر نشان می‌دهد که هر بخش از شفت چه مقدار تغییر زاویه‌ای نسبت به بخش مجاور خود دارد.

با بررسی این مقادیر می‌توان مشاهده کرد که پیچش در طول شفت به‌صورت یکنواخت توزیع نمی‌شود. هر بخش از شفت بسته به شرایط دینامیکی و بار اعمال‌شده ممکن است مقدار متفاوتی از تغییر شکل پیچشی را تجربه کند.

نکته مهم در این مثال آن است که اگرچه ابعاد و سختی دو شفت یکسان در نظر گرفته شده‌اند، رفتار آن‌ها کاملاً مشابه نیست. علت این تفاوت، شرایط بارگذاری متفاوت دو شفت است. شفت موتور مستقیماً تحت تأثیر موتور محرک قرار دارد، در حالی که شفت سمت بار به دمپر لزج متصل است. در نتیجه، مسیر انتقال انرژی و شرایط مرزی دو شفت یکسان نیست.

تأثیر بارگذاری بر رفتار شفت‌های مشابه

یکی از مفاهیم مهمی که این شبیه‌سازی نشان می‌دهد، تفاوت پاسخ دو ساختار مکانیکی با مشخصات فیزیکی یکسان اما شرایط کاری متفاوت است. ممکن است سختی، ابعاد و تعداد سگمنت‌های دو شفت برابر باشد، اما این موضوع به معنای یکسان بودن پاسخ دینامیکی آن‌ها نیست.

شرایط مرزی و نوع بار نقش تعیین‌کننده‌ای در رفتار سیستم دارند. در سمت موتور، ورودی مکانیکی توسط محرک اعمال می‌شود و در سمت دیگر، دمپر لزج انرژی مکانیکی را مستهلک می‌کند. بنابراین توزیع پیچش و دامنه نوسانات در این دو بخش می‌تواند متفاوت باشد.

این موضوع در طراحی سیستم‌های انتقال قدرت اهمیت ویژه‌ای دارد. برای مثال، در یک سامانه واقعی ممکن است دو بخش شفت از نظر جنس و هندسه مشابه باشند، اما به دلیل تفاوت در اینرسی بار، گشتاور مقاوم یا نحوه اتصال تجهیزات، فرکانس‌ها و دامنه‌های ارتعاشی متفاوتی ایجاد شود.

تحلیل دینامیکی نتایج شبیه‌سازی

از دیدگاه دینامیکی، مجموعه شفت‌های انعطاف‌پذیر را می‌توان به‌عنوان یک سیستم چند درجه آزادی در نظر گرفت. هر ممان اینرسی یک درجه آزادی چرخشی ایجاد می‌کند و فنرهای پیچشی و دمپرها ارتباط دینامیکی بین این درجات آزادی را شکل می‌دهند.

در چنین سیستمی، چندین مود طبیعی می‌تواند وجود داشته باشد. هنگامی که کلاچ تغییر وضعیت می‌دهد، انرژی واردشده به سیستم می‌تواند برخی از این مودها را تحریک کند. نتیجه این تحریک به شکل نوسانات سرعت و پیچش ظاهر می‌شود.

میرایی موجود در مدل باعث می‌شود دامنه این نوسانات با گذشت زمان کاهش پیدا کند. اگر میرایی بسیار کم باشد، نوسانات برای مدت بیشتری باقی می‌مانند؛ در مقابل، افزایش میرایی باعث می‌شود انرژی ارتعاشی سریع‌تر مستهلک شود. از این رو، مدل‌سازی هم‌زمان سختی و میرایی برای تحلیل دقیق پاسخ گذرای شفت اهمیت دارد.

مزیت استفاده از Simscape Driveline در این شبیه‌سازی

محیط Simscape Driveline امکان مدل‌سازی سامانه‌های انتقال قدرت و اجزای مکانیکی دوار را در یک محیط فیزیکی فراهم می‌کند. در این محیط، روابط بین گشتاور، سرعت زاویه‌ای، اینرسی، سختی و میرایی را می‌توان در قالب ساختار فیزیکی سامانه بررسی کرد.

برای شبیه‌سازی شفت‌های انعطاف‌پذیر، استفاده از مدل‌های پارامترهای متمرکز این امکان را فراهم می‌کند که یک شفت واقعی به تعداد مشخصی بخش تقسیم شود و رفتار هر بخش در محاسبات دینامیکی وارد شود. این رویکرد برای بررسی ارتعاشات پیچشی، پاسخ گذرا و اثر درگیری کلاچ کاربرد قابل‌توجهی دارد.

همچنین قابلیت Simscape Logging امکان ثبت و تحلیل متغیرهای فیزیکی مدل را فراهم می‌کند. در این مثال، نتایج ثبت‌شده برای بررسی سرعت چرخشی شفت‌ها و میزان پیچش المان‌های انعطاف‌پذیر استفاده می‌شوند.

اهمیت Simscape Logging در تحلیل نتایج

صرف اجرای شبیه‌سازی برای بررسی یک سیستم دینامیکی کافی نیست و تحلیل صحیح متغیرهای خروجی بخش مهمی از فرآیند مدل‌سازی محسوب می‌شود. Simscape Logging امکان دسترسی ساختاریافته به اطلاعات مربوط به اجزای فیزیکی مدل را فراهم می‌کند.

در شبیه‌سازی حاضر، از نتایج ثبت‌شده می‌توان برای مقایسه سرعت شفت موتور و شفت بار در زمان‌های مختلف استفاده کرد. همچنین تغییرات پیچش در المان‌های مختلف شفت قابل بررسی است. این اطلاعات می‌توانند برای تشخیص نقاطی که بیشترین تغییر شکل پیچشی را تجربه می‌کنند، مورد استفاده قرار گیرند.

کاربردهای مهندسی مدل شفت انعطاف‌پذیر

مدل‌سازی شفت انعطاف‌پذیر در بسیاری از سامانه‌های صنعتی اهمیت دارد. سامانه‌های انتقال قدرت خودرو، گیربکس‌ها، تجهیزات دوار، خطوط انتقال توان مکانیکی، ماشین‌آلات صنعتی و سامانه‌های دارای کلاچ از جمله کاربردهایی هستند که در آن‌ها پاسخ گذرای شفت می‌تواند بر عملکرد کلی سیستم تأثیر بگذارد.

در خودروها، برای مثال، درگیری کلاچ می‌تواند باعث ایجاد نوسانات پیچشی در مسیر انتقال گشتاور شود. اگر این پدیده در طراحی نادیده گرفته شود، ممکن است تحلیل سیستم فقط بر اساس شرایط پایدار انجام شود و رفتار واقعی هنگام تغییرات سریع گشتاور به‌درستی نمایش داده نشود.

در تجهیزات صنعتی نیز تغییر ناگهانی بار یا اتصال یک تجهیز دوار به سیستم می‌تواند مودهای پیچشی مختلف را تحریک کند. بنابراین شبیه‌سازی پیش از ساخت نمونه فیزیکی می‌تواند به مهندس کمک کند تا اثر پارامترهایی مانند سختی شفت، میرایی و اینرسی را بررسی کند.

تأثیر تعداد سگمنت‌ها بر دقت مدل

یکی از پارامترهای مهم در مدل‌سازی شفت انعطاف‌پذیر، تعداد بخش‌هایی است که شفت به آن‌ها تقسیم می‌شود. در این مثال برای هر شفت 20 سگمنت در نظر گرفته شده است. افزایش تعداد سگمنت‌ها می‌تواند امکان نمایش جزئیات بیشتری از توزیع پیچش و مودهای دینامیکی را فراهم کند.

البته افزایش بیش از حد تعداد المان‌ها همیشه به معنای دستیابی به مدل بهتر نیست. با افزایش تعداد اجزای مدل، تعداد درجات آزادی و در نتیجه حجم محاسبات افزایش پیدا می‌کند. بنابراین در یک پروژه مهندسی واقعی باید بین دقت مورد نیاز و هزینه محاسباتی تعادل برقرار شود.

برای تحلیل‌های مقدماتی ممکن است تعداد کمتری از سگمنت‌ها کافی باشد، در حالی که برای بررسی دقیق‌تر ارتعاشات پیچشی و مودهای بالاتر، مدل با تعداد بیشتری از المان‌ها می‌تواند مناسب‌تر باشد.

جمع‌بندی رفتار سیستم در هنگام درگیری و آزاد شدن کلاچ

نتایج این شبیه‌سازی نشان می‌دهد که تغییر وضعیت کلاچ می‌تواند یک تحریک دینامیکی مهم برای شفت‌های انعطاف‌پذیر ایجاد کند. در لحظه درگیری کلاچ، ارتباط مکانیکی بین سمت موتور و بار برقرار شده و انرژی بین اجزای مختلف سیستم منتقل می‌شود. انعطاف‌پذیری شفت‌ها اجازه می‌دهد این انتقال انرژی به‌صورت کاملاً تدریجی و بدون ایجاد پاسخ آنی صلب اتفاق نیفتد.

در نتیجه، نوسانات سرعت زاویه‌ای و پیچش در المان‌های شفت ایجاد می‌شود. با توجه به وجود میرایی، این نوسانات در طول زمان کاهش می‌یابند. هنگام آزاد شدن کلاچ نیز تغییر شرایط اتصال می‌تواند پاسخ گذرای دیگری ایجاد کند.

از سوی دیگر، مقایسه دو شفت نشان می‌دهد که یکسان بودن مشخصات فیزیکی به‌تنهایی برای یکسان بودن رفتار دینامیکی کافی نیست. تفاوت در بارگذاری و شرایط اتصال می‌تواند باعث شود هر شفت پاسخ متفاوتی از خود نشان دهد.

در مجموع، این شبیه‌سازی نمونه مناسبی برای بررسی رفتار شفت‌های انعطاف‌پذیر با روش پارامترهای متمرکز در Matlab و Simscape Driveline است. استفاده از ممان‌های اینرسی، فنرهای پیچشی و المان‌های میرایی در 20 سگمنت، امکان نمایش رفتار دینامیکی شفت را فراهم می‌کند و نتایج Simscape Logging نیز اطلاعات مناسبی درباره سرعت چرخشی و میزان پیچش بخش‌های مختلف سیستم ارائه می‌دهند. چنین مدلی می‌تواند مبنایی برای مطالعات پیشرفته‌تر در زمینه ارتعاشات پیچشی، طراحی سامانه‌های انتقال قدرت و بررسی اثرات گذرای ناشی از درگیری و آزاد شدن کلاچ باشد.
