شبیه‌سازی سیستم‌های مکانیکی دارای اجزای انتقال قدرت، یکی از کاربردهای مهم محیط Simscape در نرم‌افزار Matlab است. در این شبیه‌سازی، عملکرد یک کلاچ سفارشی (Custom Clutch) بررسی می‌شود که دو اینرسی را از طریق یک مجموعه دنده ساده به یکدیگر متصل می‌کند. کلاچ نقش اصلی را در برقراری یا قطع ارتباط مکانیکی میان این دو بخش دارد و می‌توان وضعیت آن را بر اساس فشار اعمال‌شده و میزان لغزش شفت‌ها کنترل کرد.

ساختار این مدل به گونه‌ای طراحی شده است که علاوه بر بررسی رفتار دینامیکی کلاچ، نحوه ایجاد یک مدل کلاچ سفارشی نیز نشان داده شود. در این ساختار از بلوک Fundamental Friction Clutch به عنوان جزء پایه استفاده شده و یک زیرسیستم سفارشی بر مبنای آن ساخته می‌شود. چنین رویکردی در مدل‌سازی سیستم‌های انتقال قدرت اهمیت زیادی دارد؛ زیرا در بسیاری از کاربردهای مهندسی، بلوک‌های آماده نرم‌افزار تمام نیازهای مدل‌سازی را پوشش نمی‌دهند و لازم است کاربر یک ساختار اختصاصی متناسب با سیستم موردنظر ایجاد کند.

معرفی ساختار شبیه‌سازی کلاچ سفارشی

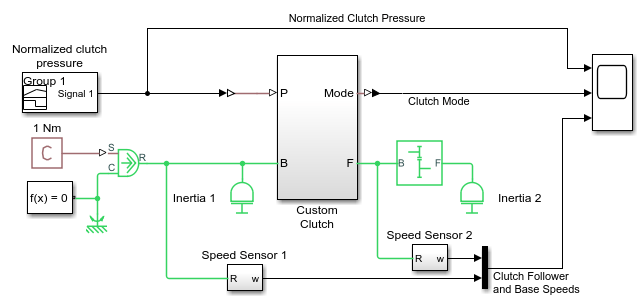

در این مدل دو اینرسی مکانیکی وجود دارد که از طریق یک دنده ساده و یک کلاچ به یکدیگر مرتبط هستند. اینرسی اول تحت تأثیر یک گشتاور ثابت قرار می‌گیرد و اینرسی دوم از طریق عملکرد کلاچ حرکت خود را دریافت می‌کند. در لحظه شروع شبیه‌سازی، فشار کلاچ برابر صفر است؛ بنابراین ارتباط مؤثری میان دو اینرسی برقرار نیست.

همچنین در ابتدای شبیه‌سازی سرعت هر دو اینرسی برابر صفر در نظر گرفته شده است. با اعمال گشتاور ثابت به اینرسی اول، این بخش شروع به چرخش می‌کند، در حالی که اینرسی دوم تا زمانی که کلاچ درگیر نشده است، در حالت اولیه باقی می‌ماند. این شرایط اولیه امکان مشاهده واضح فرآیند درگیر شدن تدریجی کلاچ را فراهم می‌کند.

در زمان 2 ثانیه، فشار کلاچ از مقدار صفر شروع به افزایش می‌کند. افزایش فشار باعث افزایش نیروی اصطکاکی بین سطوح کلاچ شده و انتقال گشتاور از اینرسی اول به اینرسی دوم آغاز می‌شود. در این مرحله، دو شفت الزاماً سرعت یکسانی ندارند و بین آن‌ها لغزش وجود دارد. با ادامه افزایش فشار، لغزش کاهش پیدا می‌کند و در نهایت کلاچ به شرایط قفل‌شدن می‌رسد.

نحوه عملکرد کلاچ در مدل

کلاچ اصطکاکی یکی از اجزای مهم سیستم‌های انتقال قدرت است که امکان اتصال تدریجی یا قطع ارتباط بین دو عضو دوار را فراهم می‌کند. برخلاف یک اتصال صلب، کلاچ می‌تواند در حین تغییر وضعیت خود دارای لغزش باشد. این ویژگی در مدل حاضر نیز به‌صورت مستقیم قابل مشاهده است.

هنگامی که فشار کلاچ صفر است، انتقال مؤثر گشتاور بین دو اینرسی انجام نمی‌شود. با افزایش فشار، نیروی اصطکاکی ایجاد شده و بخشی از گشتاور اینرسی اول به اینرسی دوم منتقل می‌شود. در نتیجه سرعت اینرسی دوم شروع به افزایش می‌کند.

در این مرحله ممکن است سرعت دو شفت با یکدیگر متفاوت باشد. این اختلاف سرعت همان چیزی است که در سیستم به عنوان Slip یا لغزش شناخته می‌شود. لغزش یکی از پارامترهای اساسی در تحلیل کلاچ است، زیرا مشخص می‌کند که دو عضو متصل به کلاچ هنوز نسبت به یکدیگر حرکت دورانی دارند یا خیر.

با افزایش فشار و ادامه انتقال گشتاور، سرعت اینرسی دوم افزایش یافته و به سرعت اینرسی اول نزدیک می‌شود. زمانی که اختلاف سرعت به شرایط قفل‌شدن برسد، دو اینرسی با یک سرعت مشترک حرکت می‌کنند. بنابراین در نمودار نتایج، بخش مربوط به سرعت دو شفت پس از قفل‌شدن کلاچ باید تقریباً بر یکدیگر منطبق باشد.

افزایش فشار کلاچ از زمان 2 ثانیه

یکی از بخش‌های مهم این شبیه‌سازی، تغییر کنترل‌شده فشار کلاچ است. در دو ثانیه نخست، فشار کلاچ صفر باقی می‌ماند. بنابراین اینرسی اول می‌تواند تحت اثر گشتاور اعمال‌شده حرکت کند، بدون آنکه حرکت آن به شکل مؤثر به اینرسی دوم منتقل شود.

از لحظه 2 ثانیه، فشار کلاچ شروع به افزایش می‌کند. این تغییر باعث می‌شود نیروی اصطکاکی بین اجزای کلاچ افزایش یافته و انتقال انرژی مکانیکی میان دو بخش آغاز شود. افزایش سرعت اینرسی دوم در نمودار نتایج، پیامد مستقیم همین فرآیند است.

نکته مهم در این بخش آن است که کلاچ بلافاصله پس از شروع افزایش فشار، الزاماً به حالت قفل کامل نمی‌رسد. ابتدا یک دوره گذرا وجود دارد که در آن دو شفت با سرعت‌های متفاوت می‌چرخند. این دوره برای بررسی رفتار دینامیکی کلاچ بسیار مهم است و نشان می‌دهد که مدل‌سازی یک کلاچ اصطکاکی صرفاً به یک کلید روشن و خاموش محدود نمی‌شود.

قفل شدن دو اینرسی

پس از آنکه فشار کلاچ به اندازه کافی افزایش یافت و سرعت نسبی دو شفت کاهش پیدا کرد، کلاچ در وضعیت قفل قرار می‌گیرد. در این وضعیت، حرکت نسبی میان دو طرف کلاچ از بین می‌رود و دو اینرسی با یک سرعت زاویه‌ای مشترک حرکت می‌کنند.

در نمودار سرعت‌ها، این وضعیت با نزدیک شدن منحنی‌های سرعت دو شفت و سپس حرکت تقریباً مشترک آن‌ها مشخص می‌شود. از دیدگاه فیزیکی، این اتفاق به معنای آن است که کلاچ دیگر در حالت لغزش قرار ندارد و ارتباط مکانیکی میان دو بخش برقرار شده است.

در چنین شرایطی، سیستم انتقال قدرت مانند یک اتصال مکانیکی یکپارچه رفتار می‌کند. البته وجود نسبت دنده باعث می‌شود رابطه سرعت میان اجزای دو طرف بر اساس ساختار مکانیکی مدل تعیین شود؛ بنابراین هنگام تحلیل نتایج باید نقش مجموعه دنده را نیز در نظر گرفت.

کاهش فشار کلاچ از 6 تا 7 ثانیه

مرحله مهم بعدی شبیه‌سازی از زمان 6 تا 7 ثانیه اتفاق می‌افتد. در این بازه، فشار کلاچ به‌صورت تدریجی کاهش داده شده و در نهایت به صفر می‌رسد. این فرآیند برای بررسی عملکرد کلاچ هنگام قطع اتصال مکانیکی استفاده می‌شود.

با کاهش فشار، نیروی اصطکاکی قابل انتقال نیز کاهش پیدا می‌کند. در نتیجه کلاچ از حالت قفل خارج شده و دو بخش سیستم دیگر مجبور نیستند حرکت مشترکی داشته باشند. پس از باز شدن کلاچ، اینرسی دوم می‌تواند حرکت دورانی خود را مستقل از اینرسی اول ادامه دهد.

از آنجا که در این مدل اتلاف اصطکاکی در نظر گرفته نشده است، اینرسی دوم پس از باز شدن کلاچ سرعت خود را حفظ می‌کند. بنابراین پس از جدا شدن دو بخش، انتظار می‌رود اینرسی دوم به چرخش آزاد خود ادامه دهد و سرعت آن صرفاً در اثر شرایط مدل و نه به دلیل اصطکاک مکانیکی کاهش یابد.

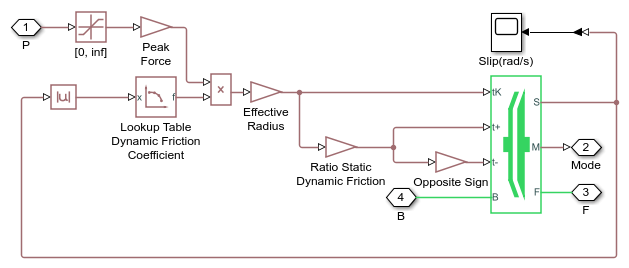

ساخت کلاچ سفارشی با Fundamental Friction Clutch

یکی از اهداف اصلی این شبیه‌سازی، نمایش نحوه ایجاد یک مدل کلاچ سفارشی است. برای این منظور، ساختار Custom Clutch بر پایه بلوک Fundamental Friction Clutch ساخته شده است. این روش به کاربر اجازه می‌دهد رفتار یک کلاچ را از اجزای بنیادی آن ایجاد کرده و در صورت نیاز ورودی‌ها، خروجی‌ها و منطق کنترل بیشتری به مدل اضافه کند.

استفاده از یک زیرسیستم سفارشی مزیت مهمی در پروژه‌های مهندسی دارد. به جای اینکه ساختار داخلی مدل در سطح اصلی شبیه‌سازی قرار گیرد، می‌توان اجزای مربوط به کلاچ را در یک زیرسیستم مستقل قرار داد. این کار باعث افزایش خوانایی مدل و ساده‌تر شدن توسعه آن می‌شود.

همچنین چنین ساختاری امکان استفاده مجدد از مدل را در پروژه‌های دیگر فراهم می‌کند. برای مثال، پس از ساخت و اعتبارسنجی یک Custom Clutch، می‌توان همان زیرسیستم را در مدل‌های مختلف انتقال قدرت، جعبه‌دنده، سامانه‌های محرکه یا سیستم‌های مکانیکی چنداینرسی مورد استفاده قرار داد.

سیگنال خروجی M و حالت عملکرد کلاچ

یکی از ویژگی‌های مهم Custom Clutch در این شبیه‌سازی، خروجی سیگنال فیزیکی M است. این خروجی وضعیت یا Mode کلاچ را نشان می‌دهد و اطلاعاتی درباره جهت لغزش یا قفل بودن کلاچ در اختیار کاربر قرار می‌دهد.

مقدار خروجی M=-1 نشان‌دهنده لغزش منفی است. مقدار M=0 بیانگر آن است که کلاچ در وضعیت قفل قرار دارد و لغزش نسبی وجود ندارد. همچنین مقدار M=+1 نشان‌دهنده لغزش مثبت است.

بنابراین سیگنال M را می‌توان به عنوان یک شاخص منطقی برای تشخیص وضعیت عملکرد کلاچ در نظر گرفت. این قابلیت در تحلیل خودکار سیستم‌های انتقال قدرت بسیار مفید است، زیرا به جای بررسی صرفاً نمودار سرعت‌ها می‌توان وضعیت کلاچ را به‌صورت مستقیم از طریق این سیگنال بررسی کرد.

بررسی نتایج شبیه‌سازی با Simscape Logging

برای تحلیل رفتار مدل، نتایج شبیه‌سازی از طریق Simscape Logging بررسی می‌شوند. یکی از مهم‌ترین نمودارهای خروجی، سرعت دو شفت متصل به کلاچ است. این نمودار امکان مشاهده سه مرحله اصلی عملکرد سیستم را فراهم می‌کند: پیش از درگیری کلاچ، هنگام لغزش و درگیری، و پس از باز شدن مجدد کلاچ.

در ابتدای شبیه‌سازی، اینرسی اول تحت تأثیر گشتاور ثابت قرار دارد و اینرسی دوم هنوز از آن جدا است. پس از شروع افزایش فشار در زمان 2 ثانیه، سرعت اینرسی دوم افزایش پیدا می‌کند. این تغییر سرعت نشان‌دهنده انتقال تدریجی انرژی مکانیکی از اینرسی اول به اینرسی دوم است.

در ادامه، با قفل شدن کلاچ، سرعت دو شفت با یکدیگر هماهنگ می‌شود. این بخش از نمودار یکی از مهم‌ترین قسمت‌های تحلیل است، زیرا عملکرد صحیح کلاچ را می‌توان از طریق تطابق سرعت‌ها بررسی کرد.

سپس در بازه 6 تا 7 ثانیه فشار کلاچ کاهش می‌یابد. با رسیدن فشار به صفر، کلاچ آزاد شده و اینرسی دوم از اینرسی اول جدا می‌شود. از آنجا که در مدل اتلاف اصطکاکی وجود ندارد، اینرسی دوم پس از جدا شدن همچنان به چرخش خود ادامه می‌دهد.

اهمیت بررسی فشار کلاچ در کنار سرعت شفت‌ها

بررسی سرعت شفت‌ها به تنهایی اطلاعات کاملی درباره وضعیت کلاچ ارائه نمی‌دهد. به همین دلیل در این شبیه‌سازی، فشار اعمال‌شده به کلاچ نیز در نتایج نمایش داده می‌شود. با مقایسه فشار و سرعت شفت‌ها می‌توان رابطه میان فرمان مکانیکی و پاسخ دینامیکی سیستم را بهتر درک کرد.

افزایش فشار باید با افزایش توانایی کلاچ برای انتقال گشتاور همراه باشد. در مقابل، کاهش فشار باید زمینه را برای آزاد شدن کلاچ فراهم کند. بنابراین مشاهده هم‌زمان این دو کمیت، دید دقیق‌تری نسبت به عملکرد مدل ارائه می‌دهد.

اهمیت حالت لغزش در مدل‌سازی کلاچ

حالت لغزش یکی از مهم‌ترین ویژگی‌های یک کلاچ اصطکاکی واقعی است. در شرایط لغزش، سرعت دو طرف کلاچ یکسان نیست و انتقال گشتاور تحت تأثیر اختلاف سرعت و نیروی اصطکاکی قرار دارد. در شبیه‌سازی حاضر، خروجی M این وضعیت را به‌صورت مشخص نمایش می‌دهد.

در هنگام نزدیک شدن دو شفت به سرعت یکسان، مقدار لغزش کاهش پیدا می‌کند. زمانی که سیستم به حالت قفل برسد، M برابر صفر خواهد شد. بنابراین تغییرات M را می‌توان در کنار نمودار سرعت برای تشخیص دقیق لحظه‌های تغییر حالت کلاچ استفاده کرد.

کاربرد این شبیه‌سازی در پروژه‌های مهندسی

مدل Custom Clutch می‌تواند مبنایی برای توسعه مدل‌های پیچیده‌تر انتقال قدرت باشد. در سیستم‌هایی مانند گیربکس‌ها، سامانه‌های محرکه خودرو، ماشین‌آلات صنعتی و مکانیزم‌های انتقال گشتاور، کنترل نحوه اتصال و جداسازی اجزای دوار اهمیت زیادی دارد.

مزیت اصلی استفاده از یک مدل سفارشی این است که مهندس می‌تواند ساختار کلاچ را مطابق نیاز پروژه تغییر دهد. برای مثال می‌توان منطق کنترلی پیچیده‌تر، شرایط مختلف فشار، مشخصات متفاوت اصطکاک یا رفتارهای اختصاصی برای وضعیت‌های مختلف لغزش را در ساختار مدل لحاظ کرد.

همچنین این شبیه‌سازی نمونه مناسبی برای آشنایی با نحوه ترکیب اجزای مکانیکی Simscape و ایجاد زیرسیستم‌های سفارشی است. بررسی هم‌زمان متغیرهای فیزیکی، سیگنال‌های کنترلی و وضعیت عملکرد اجزا باعث می‌شود مدل‌سازی سیستم‌های چندفیزیکی با دقت بیشتری انجام شود.

جمع‌بندی شبیه‌سازی کلاچ سفارشی

در این شبیه‌سازی، رفتار دو اینرسی مکانیکی که از طریق یک دنده ساده و یک کلاچ به یکدیگر متصل هستند بررسی شد. در ابتدا فشار کلاچ صفر است و اینرسی‌ها در حالت سکون قرار دارند. پس از اعمال گشتاور ثابت به اینرسی اول، این بخش شروع به چرخش می‌کند. سپس در زمان 2 ثانیه فشار کلاچ افزایش یافته و انتقال حرکت به اینرسی دوم آغاز می‌شود.

با ادامه افزایش فشار، سرعت اینرسی دوم افزایش پیدا کرده و اختلاف سرعت دو شفت کاهش می‌یابد. در نهایت کلاچ قفل شده و دو شفت با سرعت مشترک حرکت می‌کنند. سپس در بازه 6 تا 7 ثانیه فشار کلاچ کاهش یافته و با رسیدن آن به صفر، کلاچ آزاد می‌شود. پس از آزاد شدن، اینرسی دوم به دلیل نبود اتلاف اصطکاکی به چرخش خود ادامه می‌دهد.

این مثال همچنین نشان می‌دهد که چگونه می‌توان یک Custom Clutch را بر اساس بلوک Fundamental Friction Clutch ایجاد کرد. خروجی فیزیکی M نیز اطلاعات مشخصی درباره وضعیت کلاچ ارائه می‌دهد؛ به‌طوری‌که مقادیر منفی و مثبت بیانگر جهت‌های مختلف لغزش و مقدار صفر بیانگر حالت قفل هستند. در مجموع، این شبیه‌سازی نمونه‌ای کاربردی برای بررسی دینامیک کلاچ اصطکاکی، تحلیل لغزش و قفل‌شدن شفت‌ها و همچنین طراحی اجزای مکانیکی سفارشی در محیط Matlab و Simscape محسوب می‌شود.
