در بسیاری از سامانه‌های انتقال قدرت، ایجاد و قطع ارتباط مکانیکی میان موتور و بار تنها با استفاده از اجزای مکانیکی انجام نمی‌شود و ممکن است از یک سامانه هیدرولیکی برای کنترل عملگر کلاچ استفاده شود. چنین ساختاری در خودروها، ماشین‌آلات صنعتی و سامانه‌های انتقال توان که نیازمند کنترل تدریجی گشتاور و سرعت هستند، اهمیت زیادی دارد. در محیط Simscape، امکان ترکیب مدل‌های مکانیکی خط انتقال قدرت با مدل‌های هیدرولیکی وجود دارد و می‌توان رفتار یک کلاچ با تحریک هیدرولیکی را به‌صورت یکپارچه بررسی کرد.

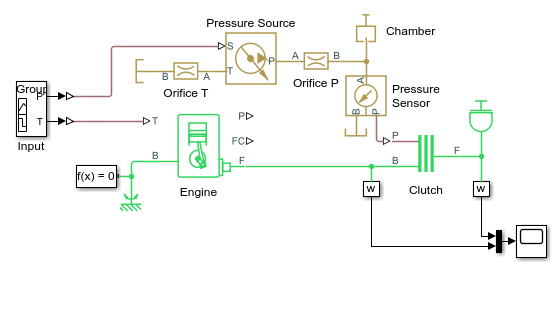

شبیه‌سازی Hydraulically-Actuated Driveline Clutch نمونه‌ای از این کاربرد است. در این مدل، یک موتور به یک بار اینرسی از طریق یک کلاچ متصل می‌شود و عمل درگیر شدن کلاچ توسط یک سامانه هیدرولیکی کنترل می‌شود. هدف اصلی این شبیه‌سازی، بررسی نحوه استفاده هم‌زمان از قابلیت‌های Simscape Driveline و بلوک‌های هیدرولیکی Foundation Library برای ساخت یک سامانه انتقال قدرت دارای عملگر هیدرولیکی است.

معرفی ساختار شبیه‌سازی کلاچ هیدرولیکی

کلاچ یکی از اجزای مهم در مسیر انتقال توان است که وظیفه آن ایجاد یا قطع اتصال میان منبع تولید توان و بار مکانیکی است. هنگامی که کلاچ آزاد است، موتور می‌تواند با سرعتی متفاوت از بار دوران کند. با افزایش نیروی اعمال‌شده به کلاچ، انتقال گشتاور افزایش پیدا می‌کند و اختلاف سرعت میان دو طرف کلاچ کاهش می‌یابد. در نهایت، پس از درگیری کامل، دو محور به‌صورت مکانیکی به یکدیگر متصل شده و در شرایط ایده‌آل با سرعت یکسان دوران می‌کنند.

در مدل حاضر، کنترل وضعیت کلاچ توسط یک سامانه هیدرولیکی انجام می‌شود. بنابراین، مدل تنها یک سیستم مکانیکی ساده نیست، بلکه از دو حوزه فیزیکی اصلی تشکیل شده است: حوزه مکانیکی انتقال قدرت و حوزه هیدرولیکی مربوط به عملگر کلاچ. این ویژگی باعث می‌شود شبیه‌سازی برای بررسی رفتار سیستم‌های چندفیزیکی بسیار مناسب باشد.

در بخش مکانیکی، موتور، کلاچ و بار اینرسی در مسیر انتقال قدرت قرار دارند. موتور نقش منبع تولید حرکت دورانی را ایفا می‌کند و بار اینرسی رفتار یک جرم دوار را نمایش می‌دهد که باید توسط موتور به حرکت درآید. کلاچ در میان این دو بخش قرار گرفته و میزان انتقال گشتاور را کنترل می‌کند.

نقش Simscape Driveline در مدل‌سازی

کتابخانه Simscape Driveline مجموعه‌ای از بلوک‌های تخصصی برای مدل‌سازی سامانه‌های انتقال قدرت مکانیکی، به‌ویژه سامانه‌های دارای حرکت دورانی، فراهم می‌کند. استفاده از این کتابخانه باعث می‌شود بتوان اجزایی مانند شفت‌ها، چرخ‌دنده‌ها، کلاچ‌ها، اینرسی‌ها و منابع گشتاور را بدون نیاز به پیاده‌سازی مستقیم معادلات دیفرانسیل آن‌ها مدل کرد.

در این شبیه‌سازی، بخش Driveline وظیفه نمایش مسیر انتقال حرکت و گشتاور را بر عهده دارد. موتور و بار اینرسی در دو سمت کلاچ قرار گرفته‌اند و وضعیت اتصال میان آن‌ها توسط کلاچ تعیین می‌شود. این ساختار از دید مهندسی بسیار مهم است، زیرا امکان بررسی هم‌زمان سرعت، گشتاور و انتقال انرژی در مسیر مکانیکی را فراهم می‌کند.

یکی از مزایای اصلی مدل‌سازی فیزیکی در Simscape این است که روابط حاکم بر اجزای مختلف سیستم از طریق اتصالات فیزیکی آن‌ها شکل می‌گیرد. بنابراین، مهندس می‌تواند به‌جای تمرکز صرف بر روابط ریاضی، ساختار فیزیکی سامانه را به شکل نزدیک‌تری به نمونه واقعی ایجاد کند.

عملکرد کلاچ در زمان شروع شبیه‌سازی

در ابتدای فرآیند شبیه‌سازی، کلاچ در وضعیت درگیری کامل قرار ندارد. در چنین شرایطی، موتور و بار اینرسی الزاماً با یک سرعت زاویه‌ای مشترک حرکت نمی‌کنند. موتور می‌تواند با سرعت مشخصی دوران کند، در حالی که بار دارای سرعت متفاوتی است.

با فعال شدن سامانه هیدرولیکی، فشار مربوط به عملگر کلاچ تغییر می‌کند. این فشار موجب ایجاد نیروی لازم برای نزدیک شدن سطوح کلاچ و افزایش ظرفیت انتقال گشتاور می‌شود. هرچه کلاچ بیشتر درگیر شود، لغزش میان دو طرف آن کاهش پیدا می‌کند.

این مرحله برای تحلیل دینامیک انتقال قدرت اهمیت زیادی دارد، زیرا درگیری کلاچ معمولاً یک فرآیند آنی و ایده‌آل نیست. وجود اختلاف سرعت میان دو محور باعث می‌شود در هنگام درگیری، انرژی مکانیکی در فرآیند لغزش کلاچ منتقل شود. بنابراین، سرعت موتور و بار در طول این مرحله می‌تواند تغییر کند.

مدل‌سازی عملگر هیدرولیکی کلاچ

در این نمونه، عملگر کلاچ با استفاده از یک سیستم هیدرولیکی مدل شده است. در سامانه‌های واقعی، فشار سیال هیدرولیک می‌تواند به یک پیستون یا مکانیزم مکانیکی منتقل شود و نیروی لازم برای درگیر کردن کلاچ را ایجاد کند.

در مدل Simscape، بلوک‌های هیدرولیکی از کتابخانه Foundation برای نمایش این بخش استفاده می‌شوند. این بلوک‌ها امکان مدل‌سازی متغیرهایی مانند فشار، دبی و نیروی حاصل از فشار سیال را فراهم می‌کنند. به این ترتیب، تغییرات یک کمیت هیدرولیکی می‌تواند مستقیماً بر رفتار یک جزء مکانیکی اثر بگذارد.

این نوع اتصال بین حوزه هیدرولیک و مکانیک یکی از نمونه‌های مهم مدل‌سازی چندفیزیکی است. در یک سیستم واقعی نیز تغییر فشار هیدرولیکی می‌تواند نیروی مکانیکی ایجاد کند و همین نیرو وضعیت کلاچ را تغییر دهد. مدل شبیه‌سازی‌شده این زنجیره فیزیکی را در یک محیط واحد بازنمایی می‌کند.

اهمیت مدل‌سازی چندفیزیکی

اگر کلاچ هیدرولیکی تنها به‌صورت یک ورودی ساده در مدل مکانیکی در نظر گرفته شود، بخش قابل‌توجهی از رفتار واقعی سیستم نادیده گرفته خواهد شد. در یک سامانه واقعی، فرمان درگیری کلاچ ابتدا می‌تواند بر متغیرهای هیدرولیکی اثر بگذارد و سپس این تغییرات از طریق عملگر به بخش مکانیکی منتقل شوند.

مدل چندفیزیکی این امکان را فراهم می‌کند که این زنجیره به‌صورت یکپارچه بررسی شود. برای مثال، می‌توان بررسی کرد که تغییر فشار هیدرولیکی چگونه باعث تغییر نیروی عملگر می‌شود و این نیرو چگونه بر میزان درگیری کلاچ و در نهایت سرعت شفت‌ها تأثیر می‌گذارد.

چنین رویکردی در طراحی و تحلیل سیستم‌های انتقال قدرت اهمیت زیادی دارد، زیرا عملکرد واقعی یک سامانه معمولاً حاصل تعامل چند حوزه فیزیکی است. Simscape برای همین منظور امکان اتصال مدل‌های مکانیکی، هیدرولیکی، الکتریکی و سایر حوزه‌ها را فراهم می‌کند.

تحلیل سرعت موتور و بار

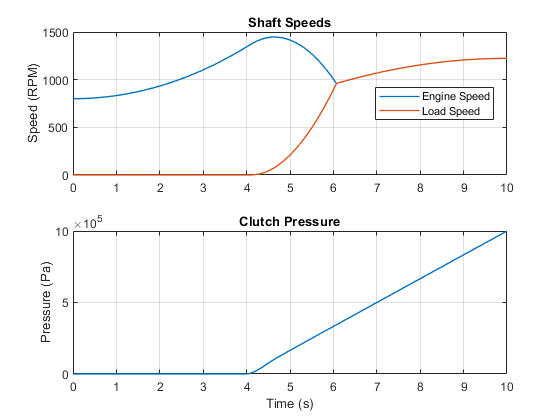

یکی از مهم‌ترین خروجی‌های این شبیه‌سازی، سرعت موتور و بار است. در نمودار حاصل از Simscape Logging، تغییرات سرعت این دو بخش در زمان درگیری کلاچ قابل مشاهده است.

در ابتدا، به دلیل آزاد یا نیمه‌درگیر بودن کلاچ، سرعت موتور و بار می‌تواند متفاوت باشد. با شروع فرآیند درگیری، انتقال گشتاور افزایش پیدا می‌کند و این اختلاف سرعت کاهش می‌یابد. در ادامه، زمانی که کلاچ کاملاً درگیر شود، دو شفت به یکدیگر قفل مکانیکی شده و سرعت آن‌ها به یک مقدار مشترک نزدیک می‌شود.

این رفتار یکی از مهم‌ترین شاخص‌های ارزیابی عملکرد کلاچ است. اگر کلاچ بتواند در زمان مناسب و با رفتار دینامیکی قابل قبول دو شفت را به یکدیگر متصل کند، انتقال توان از موتور به بار با شرایط مورد انتظار انجام خواهد شد.

بررسی فرآیند لغزش کلاچ

در هنگام درگیری کلاچ، ممکن است سرعت دو طرف آن متفاوت باشد. این اختلاف سرعت به معنای وجود لغزش است. لغزش بخش مهمی از فرآیند درگیری کلاچ محسوب می‌شود، زیرا امکان انتقال تدریجی گشتاور را فراهم می‌کند.

در یک سیستم واقعی، لغزش بیش از حد می‌تواند موجب افزایش اتلاف انرژی و تولید حرارت شود، در حالی که درگیری بسیار سریع و شدید ممکن است باعث ایجاد ضربه مکانیکی و تغییرات ناگهانی گشتاور شود. بنابراین، بررسی منحنی سرعت موتور و بار در شبیه‌سازی می‌تواند اطلاعات ارزشمندی درباره رفتار دینامیکی سیستم ارائه دهد.

در مدل حاضر، زمانی که کلاچ به‌طور کامل درگیر می‌شود، سرعت موتور و بار یکسان می‌شود. این موضوع نشان می‌دهد که اتصال مکانیکی میان دو بخش برقرار شده است. از این نقطه به بعد، سیستم موتور و بار از نظر سرعت زاویه‌ای به یکدیگر وابسته خواهند بود.

استفاده از Simscape Logging برای تحلیل نتایج

Simscape Logging یکی از قابلیت‌های مهم محیط Simscape برای ثبت و تحلیل متغیرهای فیزیکی سیستم است. با استفاده از این قابلیت می‌توان متغیرهای مورد نظر را در طول اجرای شبیه‌سازی ثبت کرد و سپس تغییرات آن‌ها را بررسی نمود.

در این شبیه‌سازی، ثبت سرعت موتور و بار امکان مشاهده مستقیم فرآیند درگیری کلاچ را فراهم می‌کند. به‌جای بررسی صرفاً وضعیت نهایی سیستم، می‌توان روند انتقال از حالت لغزش به حالت درگیری کامل را مشاهده کرد.

برای تحلیل مهندسی، این نوع اطلاعات اهمیت زیادی دارد. یک نمودار سرعت می‌تواند نشان دهد که فرآیند درگیری در چه بازه زمانی رخ داده است، اختلاف سرعت دو محور چگونه کاهش یافته و چه زمانی سیستم به وضعیت مشترک می‌رسد.

رابطه بین فشار هیدرولیکی و رفتار مکانیکی

یکی از نکات کلیدی در این مدل، ارتباط میان فشار هیدرولیکی و رفتار مکانیکی کلاچ است. فشار هیدرولیکی مستقیماً بخشی از فرآیند ایجاد نیروی عملگر را کنترل می‌کند. افزایش یا کاهش فشار می‌تواند میزان نیروی واردشده به مکانیزم کلاچ را تغییر دهد و در نتیجه وضعیت انتقال گشتاور را تحت تأثیر قرار دهد.

این رابطه نشان می‌دهد که طراحی یک سیستم انتقال قدرت هیدرولیکی تنها به انتخاب یک کلاچ مناسب محدود نمی‌شود. مشخصات مدار هیدرولیکی، نحوه اعمال فشار، پاسخ زمانی عملگر و مشخصات مکانیکی بار همگی می‌توانند بر رفتار نهایی سیستم تأثیرگذار باشند.

از این دیدگاه، شبیه‌سازی حاضر می‌تواند به‌عنوان یک مدل پایه برای مطالعه سیستم‌های پیچیده‌تر مورد استفاده قرار گیرد. با تغییر پارامترهای هیدرولیکی یا مکانیکی می‌توان شرایط مختلف کاری را بررسی و تأثیر آن‌ها بر سرعت و انتقال گشتاور را ارزیابی کرد.

اهمیت بار اینرسی در شبیه‌سازی

بار متصل به خروجی کلاچ در این مدل به‌صورت یک بار اینرسی در نظر گرفته شده است. این بار نشان‌دهنده بخشی از سیستم مکانیکی است که در برابر تغییر سرعت زاویه‌ای مقاومت می‌کند. مقدار ممان اینرسی نقش مهمی در پاسخ دینامیکی سیستم دارد.

اگر اینرسی بار افزایش پیدا کند، برای تغییر سرعت آن به گشتاور بیشتری نیاز خواهد بود و فرآیند هم‌سرعت شدن موتور و بار می‌تواند رفتار متفاوتی داشته باشد. از طرف دیگر، کاهش اینرسی باعث می‌شود بار بتواند سریع‌تر به تغییرات گشتاور پاسخ دهد.

بنابراین، پارامتر اینرسی یکی از متغیرهای مهم برای انجام آزمایش‌های پارامتریک در این مدل است. مهندس می‌تواند با تغییر مقدار آن، حساسیت سیستم نسبت به تغییر بار مکانیکی را بررسی کند.

کاربردهای مهندسی این نوع شبیه‌سازی

مدل‌سازی کلاچ با عملگر هیدرولیکی تنها یک مثال آموزشی نیست و ساختار آن می‌تواند برای تحلیل طیف وسیعی از سامانه‌های انتقال قدرت مورد استفاده قرار گیرد. در سامانه‌های خودرو، ماشین‌آلات صنعتی و تجهیزات مکانیکی، ترکیب عملگرهای هیدرولیکی با اجزای انتقال قدرت بسیار رایج است.

با توسعه مدل می‌توان اجزای بیشتری مانند چرخ‌دنده‌ها، شفت‌ها، گیربکس، بارهای متغیر و منابع گشتاور را به سیستم اضافه کرد. همچنین می‌توان عملکرد سیستم را در شرایط مختلف سرعت و بار مورد بررسی قرار داد.

یکی دیگر از کاربردهای مهم چنین مدل‌هایی، ارزیابی رفتار سیستم پیش از ساخت نمونه فیزیکی است. شبیه‌سازی می‌تواند امکان بررسی اولیه پارامترها و رفتار دینامیکی را فراهم کند و به کاهش نیاز به آزمون‌های فیزیکی اولیه کمک نماید.

جمع‌بندی شبیه‌سازی

شبیه‌سازی Hydraulically-Actuated Driveline Clutch نمونه‌ای مناسب برای آشنایی با ترکیب مدل‌های مکانیکی و هیدرولیکی در محیط Simscape است. در این مدل، یک موتور از طریق یک کلاچ کنترل‌شده با سیستم هیدرولیکی به یک بار اینرسی متصل می‌شود و فرآیند درگیری کلاچ و تغییر سرعت دو بخش مورد بررسی قرار می‌گیرد.

نکته مهم این شبیه‌سازی، استفاده هم‌زمان از قابلیت‌های Simscape Driveline برای مدل‌سازی مسیر انتقال قدرت و بلوک‌های هیدرولیکی Foundation Library برای ایجاد مدل عملگر است. این ترکیب امکان مطالعه رفتار یک سامانه چندفیزیکی را فراهم می‌کند.

نتایج ثبت‌شده توسط Simscape Logging نیز نشان می‌دهند که با درگیر شدن تدریجی کلاچ، اختلاف سرعت میان موتور و بار کاهش پیدا می‌کند و پس از درگیری ک

امل، دو شفت با سرعت یکسان دوران می‌کنند. از این رو، این شبیه‌سازی می‌تواند مبنایی مناسب برای بررسی مفاهیمی مانند لغزش کلاچ، انتقال گشتاور، دینامیک بار اینرسی، عملکرد عملگر هیدرولیکی و تعامل میان زیرسیستم‌های مکانیکی و هیدرولیکی در Matlab و Simscape باشد.
