سیستم ترمز یکی از مهم‌ترین زیرسیستم‌های ایمنی در خودرو است که وظیفه دارد سرعت وسیله نقلیه را کاهش دهد و در شرایط لازم آن را به‌طور کامل متوقف کند. عملکرد صحیح این سیستم به عوامل مختلفی از جمله فشار هیدرولیکی، نیروی اعمال‌شده به لنت‌ها، مشخصات هندسی کالیپر، ویژگی‌های دیسک ترمز و نحوه توزیع فشار در مدار ترمز بستگی دارد. به همین دلیل، مدل‌سازی و شبیه‌سازی اجزای سیستم ترمز پیش از ساخت نمونه فیزیکی، روشی مؤثر برای بررسی رفتار دینامیکی، ارزیابی پارامترهای طراحی و شناسایی محدودیت‌های عملکردی به شمار می‌رود.

در این شبیه‌سازی، نحوه مدل‌سازی، پارامتردهی و آزمایش یک ترمز دیسکی با کالیپر ثابت (Fixed Caliper Disk Brake) در محیط MATLAB و با استفاده از قابلیت‌های Simscape بررسی می‌شود. هدف اصلی، ایجاد یک مدل مهندسی از کالیپرهای ترمز، اتصال آن‌ها به مدار هیدرولیکی و استخراج منحنی انطباق‌پذیری یا کامپلاینس (Compliance Curve) است. این منحنی می‌تواند اطلاعات مفیدی درباره رابطه میان فشار سیال هیدرولیک و تغییر مکان یا پاسخ مکانیکی اجزای سیستم ترمز ارائه دهد.

یکی از ویژگی‌های مهم این مثال، استفاده از داده‌های عددی استخراج‌شده از برگه مشخصات فنی سیلندر اصلی ترمز دوبل (Tandem Primary Cylinder) برای شناسایی و تنظیم یک طراحی مناسب برای ترمز دیسکی کالیپر ثابت است. به این ترتیب، مدل صرفاً بر اساس پارامترهای فرضی ساخته نمی‌شود، بلکه داده‌های مهندسی واقعی در فرایند تنظیم مشخصات آن نقش دارند. همچنین، مدل امکان بررسی رفتار ترمزهای محور جلو و عقب را فراهم می‌کند و نتایج آن از طریق قابلیت ثبت داده‌های شبیه‌سازی در Simscape قابل استخراج است.

معرفی ساختار کلی شبیه‌سازی ترمز دیسکی کالیپر ثابت

مدل اصلی شامل مدار هیدرولیکی، زیرسیستم سیلندر اصلی دوبل، زیرسیستم ترمزهای دیسکی کالیپر ثابت و مجموعه‌ای برای آزمایش و بررسی پاسخ سیستم است. سیلندر اصلی دوبل در ابتدای مدار هیدرولیکی قرار دارد و فشار موردنیاز برای عملکرد ترمزها را تأمین می‌کند. سپس سیال هیدرولیک از دو کانال خروجی این سیلندر عبور می‌کند و میان ترمزهای محور جلو و عقب توزیع می‌شود.

در ساختار مورد بررسی، خروجی کانال اول سیلندر اصلی با نام Brk1 به دو ترمز چرخ‌های جلو اختصاص دارد. در مقابل، سیال خروجی از کانال دوم با نام Brk2 به دو ترمز چرخ‌های عقب هدایت می‌شود. این آرایش امکان بررسی جداگانه پاسخ ترمزهای جلو و عقب را فراهم می‌کند و به مهندس اجازه می‌دهد تأثیر مشخصات سیلندر اصلی و پارامترهای کالیپر را بر رفتار مدار هیدرولیکی ارزیابی کند.

در این مدل، هدف اصلی بررسی رفتار مکانیکی و هیدرولیکی مجموعه ترمز و استخراج منحنی‌های انطباق‌پذیری است؛ بنابراین، دیسک‌های ترمز به چرخ‌های واقعی خودرو متصل نیستند و در مدل به زمین مقید شده‌اند. این موضوع اهمیت زیادی در تفسیر نتایج دارد، زیرا مدل برای تحلیل گشتاور ترمزی تولیدشده در یک خودروی در حال حرکت طراحی نشده است. در چنین شرایطی، گشتاور ترمزی تولیدشده را می‌توان در چارچوب هدف این مثال نادیده گرفت و تمرکز را بر پاسخ داخلی مجموعه ترمز قرار داد.

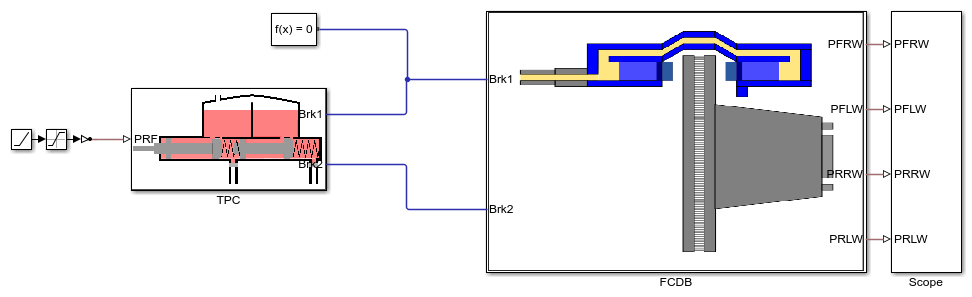

برای مشاهده ساختار کلی، می‌توان به تصویر مدل اصلی مراجعه کرد:

در این ساختار، سیلندر اصلی دوبل، مدار انتقال سیال، چهار مجموعه ترمز دیسکی و ابزارهای موردنیاز برای آزمایش مدل در کنار یکدیگر قرار گرفته‌اند. طراحی ماژولار مدل باعث می‌شود بتوان هر زیرسیستم را به‌صورت مستقل بررسی کرد و در صورت نیاز، پارامترهای آن را تغییر داد.

سیلندر اصلی دوبل ترمز (Tandem Primary Cylinder)

سیلندر اصلی دوبل یکی از اجزای اساسی سیستم‌های ترمز هیدرولیکی خودرو است. این قطعه فشار مکانیکی واردشده از طریق سازوکار پدال ترمز و تقویت‌کننده ترمز را به فشار هیدرولیکی تبدیل می‌کند. فشار ایجادشده در سیلندر به سیال منتقل می‌شود و از طریق خطوط هیدرولیکی به کالیپرها می‌رسد. در نتیجه، اجزای متحرک داخل کالیپر به حرکت درمی‌آیند و نیروی لازم برای درگیرشدن لنت‌ها با دیسک ترمز ایجاد می‌شود.

واژه دوبل در نام این سیلندر به ساختار دارای دو بخش یا مدار هیدرولیکی مستقل اشاره دارد. چنین ساختاری در بسیاری از خودروها برای افزایش ایمنی و فراهم‌کردن امکان تقسیم مدار ترمز به دو بخش استفاده می‌شود. نحوه دقیق تقسیم مدارها به طراحی خودرو بستگی دارد، اما در این شبیه‌سازی، کانال Brk1 برای ترمزهای دو چرخ جلو و کانال Brk2 برای ترمزهای دو چرخ عقب در نظر گرفته شده است.

زیرسیستم سیلندر اصلی دوبل در مدل، رفتار این قطعه را به‌صورت یک مجموعه مهندسی قابل شبیه‌سازی نمایش می‌دهد. برای آنکه خروجی مدل با رفتار مورد انتظار یک سیستم واقعی هماهنگ باشد، پارامترهای سیلندر باید به‌درستی تعریف شوند. این پارامترها می‌توانند شامل مشخصات هندسی، ویژگی‌های جابه‌جایی سیال و روابط میان ورودی مکانیکی و فشار هیدرولیکی باشند؛ البته مقادیر دقیق و روابط استفاده‌شده باید از تنظیمات خود مدل و مستندات بلوک‌های آن استخراج شوند.

در این مثال، داده‌های عددی استخراج‌شده از برگه مشخصات فنی سیلندر اصلی دوبل برای شناسایی طراحی مناسب ترمز کالیپر ثابت به کار می‌روند. استفاده از داده‌های سازنده، امکان نزدیک‌ترکردن پاسخ مدل به شرایط واقعی را فراهم می‌کند و مبنای قابل‌اتکاتری برای مقایسه نتایج به وجود می‌آورد.

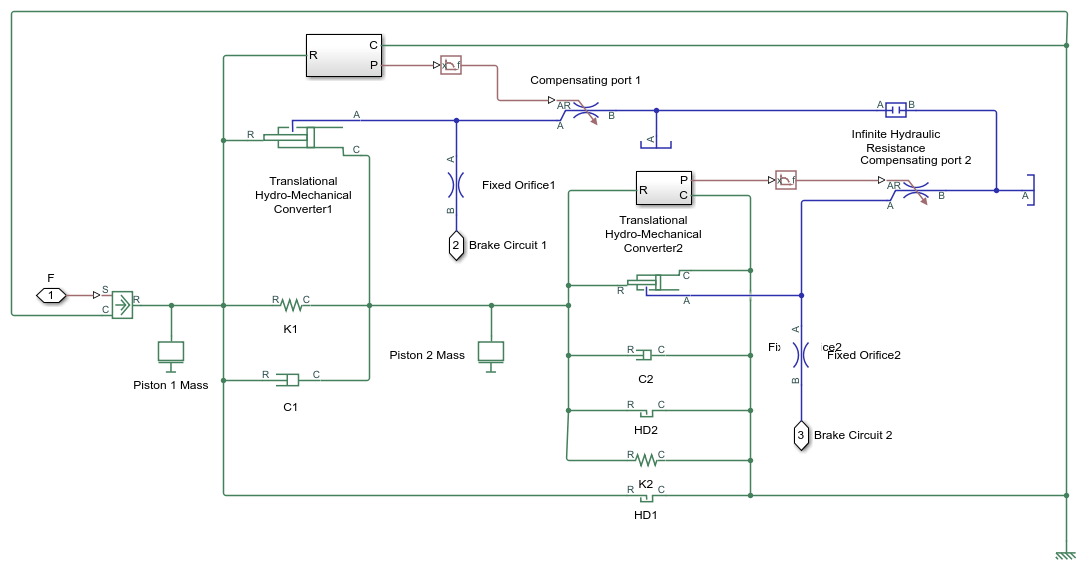

تصویر زیر ساختار زیرسیستم سیلندر اصلی دوبل را نشان می‌دهد:

در هنگام بررسی این زیرسیستم، باید به نحوه تبدیل ورودی مکانیکی به فشار هیدرولیکی و همچنین ارتباط میان دو کانال خروجی توجه کرد. هرگونه تغییر در پارامترهای هندسی یا مشخصات عملکردی سیلندر می‌تواند بر فشار ایجادشده، حجم سیال جابه‌جاشده و پاسخ ترمزهای متصل به مدار تأثیر بگذارد. از این رو، پارامتردهی صحیح سیلندر اصلی یکی از مراحل مهم در دستیابی به نتایج معتبر است.

مدل‌سازی ترمز دیسکی کالیپر ثابت (Fixed Caliper Disk Brake)

ترمز دیسکی کالیپر ثابت نوعی از سیستم‌های ترمز دیسکی است که در آن بدنه کالیپر نسبت به مجموعه نگهدارنده ثابت باقی می‌ماند. در این ساختار، کالیپر معمولاً دارای پیستون‌هایی در دو سمت دیسک است. هنگامی که فشار هیدرولیکی به محفظه‌های مربوط وارد می‌شود، پیستون‌ها لنت‌ها را به سمت سطوح دیسک حرکت می‌دهند. در نتیجه، نیروی عمودی میان لنت و دیسک افزایش می‌یابد و در یک سیستم واقعی، اصطکاک ایجادشده می‌تواند گشتاور مقاوم لازم برای کاهش سرعت چرخ را تولید کند.

در مدل مورد بررسی، زیرسیستم ترمز دیسکی کالیپر ثابت برای چهار چرخ خودرو در نظر گرفته شده است. این زیرسیستم ارتباط هیدرولیکی میان سیلندر اصلی دوبل و مجموعه‌های ترمز را نمایش می‌دهد. سیال خروجی از کانال Brk1 میان ترمزهای دو چرخ جلو تقسیم می‌شود و سیال کانال Brk2 به ترمزهای دو چرخ عقب هدایت می‌شود. به این ترتیب، مدل امکان بررسی پاسخ دو گروه ترمز را در یک ساختار مشترک فراهم می‌کند.

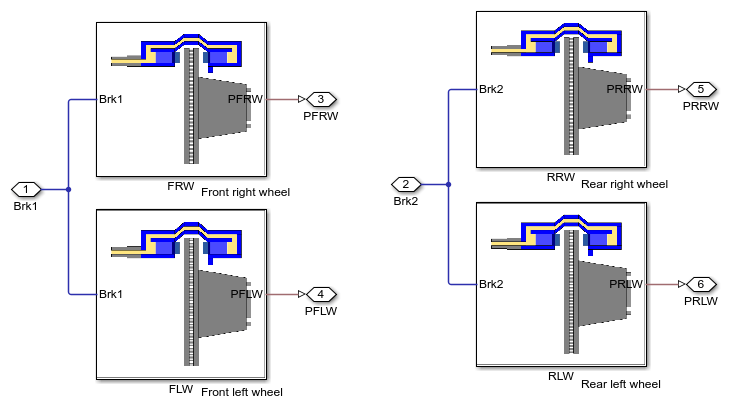

تصویر زیر ساختار زیرسیستم ترمزهای کالیپر ثابت مربوط به چهار چرخ را نشان می‌دهد:

یکی از نکات مهم در این ساختار، تقسیم جریان سیال میان مجموعه‌های ترمز است. در یک مدار هیدرولیکی واقعی، نحوه تقسیم حجم سیال و ایجاد فشار به مشخصات خطوط، سطح مقطع پیستون‌ها، حجم محفظه‌ها، تغییر شکل اجزا و شرایط مرزی وابسته است. بنابراین، نمی‌توان بدون بررسی پارامترها فرض کرد که تقسیم حجم سیال الزاماً به معنی یکسان‌بودن تمام پاسخ‌های مکانیکی است. بررسی خروجی‌های شبیه‌سازی به مهندس کمک می‌کند تا تفاوت احتمالی میان پاسخ ترمزهای جلو و عقب را شناسایی کند.

در این مدل، تمرکز بر رفتار خود مجموعه‌های کالیپر و پاسخ آن‌ها به فشار هیدرولیکی است. این رویکرد به‌ویژه در مراحل ابتدایی طراحی اهمیت دارد، زیرا امکان بررسی پارامترهای اصلی سیستم را بدون نیاز به شبیه‌سازی کامل حرکت خودرو فراهم می‌کند. برای مثال، می‌توان اثر تغییر مشخصات پیستون‌ها، ویژگی‌های مکانیکی اجزای کالیپر یا پارامترهای مرتبط با سیلندر اصلی را بر منحنی انطباق‌پذیری بررسی کرد؛ البته هر تغییر باید با توجه به پارامترهای واقعی موجود در مدل انجام شود.

نحوه مدل‌سازی دیسک و تفسیر گشتاور ترمزی

در سیستم‌های واقعی، دیسک ترمز به چرخ متصل است و همراه آن دوران می‌کند. هنگامی که لنت‌ها به دیسک فشرده می‌شوند، نیروی اصطکاکی در سطح تماس ایجاد می‌شود. این نیرو در فاصله‌ای از محور دوران عمل می‌کند و گشتاور مقاومی به وجود می‌آورد که با گشتاور محرک چرخ مخالفت می‌کند. در نتیجه، سرعت زاویه‌ای چرخ کاهش می‌یابد و خودرو می‌تواند سرعت خود را کم کند.

با این حال، در شبیه‌سازی حاضر، دیسک‌ها به چرخ‌های خودرو متصل نیستند و در مدل به زمین مقید شده‌اند. بنابراین، مدل برای بررسی رفتار یک سامانه ترمز در حال دوران طراحی نشده است. مستندات این مثال تصریح می‌کند که به دلیل این نحوه اتصال، گشتاور ترمزی تولیدشده را می‌توان در تحلیل موردنظر نادیده گرفت.

این فرض‌سازی به معنی بی‌اهمیت‌بودن گشتاور ترمزی در طراحی واقعی نیست؛ بلکه نشان می‌دهد هدف این مدل با هدف شبیه‌سازی کامل دینامیک خودرو تفاوت دارد. در اینجا، مسئله اصلی بررسی انطباق‌پذیری مجموعه ترمز و پاسخ آن به فشار هیدرولیکی است. اگر هدف، بررسی مسافت توقف، کاهش سرعت خودرو، توزیع نیروی ترمز یا رفتار چرخ‌ها در شرایط مختلف جاده‌ای باشد، باید مدل توسعه یابد و اجزایی مانند چرخ‌های دوار، دینامیک طولی خودرو، مشخصات تماس تایر و جاده و سایر عوامل مؤثر به آن افزوده شوند.

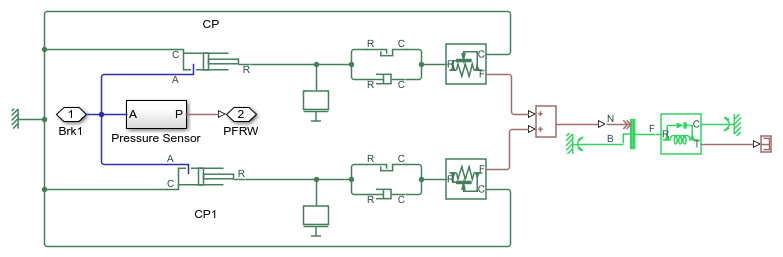

تصویر زیر نحوه نمایش مجموعه ترمز دیسکی کالیپر ثابت را در مدل نشان می‌دهد:

در تحلیل نتایج باید میان متغیرهای داخلی مجموعه ترمز و متغیرهای عملکردی خودرو تمایز قائل شد. فشار هیدرولیکی، جابه‌جایی اجزای متحرک و انطباق‌پذیری مجموعه از جمله متغیرهایی هستند که برای هدف این مثال اهمیت دارند. در مقابل، سرعت چرخ و گشتاور واقعی ترمزی خودرو، بدون وجود مدل کامل و اتصالات مکانیکی مناسب، معیارهای مستقیمی برای ارزیابی عملکرد دینامیکی خودرو نخواهند بود.

مفهوم منحنی انطباق‌پذیری ترمز (Brake Compliance Curve)

یکی از مهم‌ترین خروجی‌های این شبیه‌سازی، منحنی انطباق‌پذیری ترمز دیسکی کالیپر ثابت است. انطباق‌پذیری در سامانه‌های مکانیکی و هیدرولیکی به میزان تغییر شکل، جابه‌جایی یا پاسخ سامانه در برابر اعمال نیرو یا فشار اشاره دارد. در مجموعه ترمز، این ویژگی می‌تواند تحت تأثیر رفتار سیال هیدرولیکی، تغییر مکان پیستون‌ها، ویژگی‌های مکانیکی کالیپر، انعطاف‌پذیری اجزا و مشخصات سایر بخش‌های مدار قرار گیرد.

منحنی انطباق‌پذیری، رابطه میان متغیر ورودی و پاسخ متناظر سیستم را در شرایط آزمایش تعریف‌شده نمایش می‌دهد. برای تفسیر دقیق این منحنی باید مشخص شود که در مدل مورد استفاده، چه کمیتی روی محور افقی و چه کمیتی روی محور عمودی قرار گرفته است. برای مثال، اگر منحنی تغییر مکان را برحسب فشار نمایش دهد، می‌توان از آن برای بررسی میزان جابه‌جایی مجموعه در فشارهای مختلف استفاده کرد. با این حال، تعریف دقیق محورها و نحوه محاسبه انطباق‌پذیری باید از تنظیمات مدل و سیگنال‌های خروجی آن مشخص شود و نباید بدون مشاهده نمودار، یک رابطه خاص را به مدل نسبت داد.

استخراج این منحنی از چند جهت اهمیت دارد. نخست آنکه منحنی می‌تواند نشان دهد مجموعه ترمز در محدوده کاری موردنظر چه پاسخی به تغییر فشار نشان می‌دهد. دوم آنکه امکان مقایسه رفتار ترمزهای محور جلو و عقب را فراهم می‌کند. سوم آنکه در صورت در دسترس‌بودن داده‌های مرجع یا مشخصات مورد انتظار سازنده، می‌توان میزان انطباق نتایج شبیه‌سازی با رفتار هدف را ارزیابی کرد.

برای نمونه، اگر منحنی در محدوده مشخصی از فشار تغییرات نسبتاً خطی نشان دهد، می‌توان پاسخ سیستم را در همان محدوده از نظر تقریب خطی بررسی کرد. اگر شیب منحنی در بخش‌های مختلف تغییر کند، لازم است عوامل مؤثر بر این رفتار از جمله مشخصات مکانیکی و هیدرولیکی مدل بررسی شوند. این موارد صرفاً روش‌های عمومی تحلیل منحنی هستند و برای نتیجه‌گیری درباره رفتار همین مدل، باید به نمودار واقعی تولیدشده در اجرای شبیه‌سازی مراجعه کرد.

منحنی انطباق‌پذیری همچنین می‌تواند در فرایند تنظیم پارامترهای طراحی نقش داشته باشد. هنگامی که داده‌های مرجع در دسترس باشند، پارامترهای مدل را می‌توان به‌گونه‌ای تنظیم کرد که پاسخ محاسباتی با داده‌های مورد انتظار سازگاری بیشتری پیدا کند. این فرایند باید به‌صورت نظام‌مند انجام شود تا مشخص باشد تغییر هر پارامتر چه اثری بر خروجی دارد.

پارامتردهی مدل بر اساس داده‌های فنی

پارامتردهی صحیح یکی از مراحل تعیین‌کننده در شبیه‌سازی سیستم‌های مهندسی است. حتی اگر ساختار بلوکی مدل از نظر مفهومی درست باشد، انتخاب نامناسب پارامترها می‌تواند نتایجی تولید کند که با رفتار سامانه واقعی تفاوت زیادی دارند. به همین دلیل، در این مثال از داده‌های عددی استخراج‌شده از برگه مشخصات فنی سیلندر اصلی دوبل برای شناسایی یک طراحی مناسب ترمز کالیپر ثابت استفاده می‌شود.

برگه مشخصات فنی قطعات معمولاً اطلاعاتی درباره ابعاد، محدوده کاری، مشخصات عملکردی و برخی ویژگی‌های موردنیاز برای طراحی فراهم می‌کند. داده‌هایی که در مدل استفاده می‌شوند باید با پارامترهای قابل تنظیم در زیرسیستم متناظر باشند. برای مثال، اگر پارامتری به ابعاد هندسی سیلندر مربوط باشد، باید مقدار آن با داده فنی همان بخش مطابقت داشته باشد. همچنین، واحدهای اندازه‌گیری باید در تمام بخش‌های مدل به‌صورت سازگار تعریف شوند؛ زیرا اشتباه در تبدیل واحدها می‌تواند به خطاهای قابل‌توجه در فشار، نیرو یا جابه‌جایی منجر شود.

فرایند مناسب پارامتردهی را می‌توان در چند مرحله کلی انجام داد:

1. بررسی ساختار مدل: ابتدا باید زیرسیستم سیلندر اصلی دوبل و زیرسیستم ترمز دیسکی بررسی شوند تا پارامترهای قابل تنظیم و ارتباط میان آن‌ها مشخص شود.
2. استخراج داده‌های مرجع: اطلاعات عددی مرتبط از برگه مشخصات فنی قطعه استخراج می‌شوند. در این مرحله باید به واحدها، محدوده اعتبار داده‌ها و شرایطی که اطلاعات برای آن‌ها ارائه شده است توجه کرد.
3. تخصیص پارامترها: مقادیر مرجع در پارامترهای متناظر مدل قرار می‌گیرند. در صورت نیاز، پارامترهای تکمیلی باید از مستندات فنی معتبر یا داده‌های آزمایشگاهی به دست آیند.
4. اجرای آزمایشی: مدل با تنظیمات اولیه اجرا می‌شود تا خطاهای احتمالی، ناسازگاری واحدها یا مشکلات عددی شناسایی شوند.
5. بررسی منحنی‌ها: منحنی‌های انطباق‌پذیری ترمزهای جلو و عقب استخراج و با داده‌های مرجع یا اهداف طراحی مقایسه می‌شوند.
6. اصلاح طراحی: در صورت وجود اختلاف قابل‌توجه، پارامترهای مرتبط به‌صورت کنترل‌شده تغییر داده می‌شوند و شبیه‌سازی دوباره انجام می‌گیرد.

باید توجه داشت که استفاده از داده‌های یک قطعه به‌تنهایی برای اعتبارسنجی کامل تمام زیرسیستم کافی نیست. رفتار نهایی مدل به مجموعه‌ای از پارامترها و فرضیات وابسته است. بنابراین، اگر هدف دستیابی به یک مدل معتبر برای طراحی صنعتی باشد، بهتر است علاوه بر اطلاعات سیلندر اصلی، داده‌های مربوط به کالیپر، اجزای مکانیکی، خواص سیال و شرایط کاری نیز در دسترس باشند.

اجرای شبیه‌سازی در MATLAB و Simscape

برای اجرای این مثال، باید محیط MATLAB و ابزارهای موردنیاز برای بازکردن و اجرای مدل فراهم باشند. با توجه به ساختار معرفی‌شده، این شبیه‌سازی بر قابلیت‌های Simscape و اجزای مرتبط با مدل‌سازی سامانه‌های مکانیکی و هیدرولیکی متکی است. نسخه نرم‌افزار و مجموعه ابزارهای نصب‌شده باید با مدل نمونه سازگار باشند.

پس از بازکردن مدل، ابتدا باید ساختار کلی و ارتباط میان زیرسیستم‌ها بررسی شود. در مرحله بعد، لازم است پارامترهای اصلی سیلندر دوبل و مجموعه ترمز کنترل شوند. در صورت استفاده از نسخه اصلی مثال، بهتر است اجرای اولیه با تنظیمات موجود انجام شود تا رفتار پایه مدل مشخص شود. سپس می‌توان در صورت نیاز، تغییرات پارامتری را اعمال کرد و اثر آن‌ها را بر خروجی‌ها مورد بررسی قرار داد.

برای دستیابی به نتایج قابل‌تفسیر، توصیه می‌شود متغیرهای موردنیاز برای تحلیل در محیط Simscape Logging ثبت شوند. این قابلیت امکان بررسی کمیت‌های داخلی مدل را پس از پایان اجرا فراهم می‌کند. انتخاب متغیرهای مناسب به هدف تحلیل بستگی دارد، اما برای این مثال، خروجی‌های مرتبط با فشار هیدرولیکی و پاسخ مکانیکی مجموعه ترمز اهمیت دارند.

مراحل کلی اجرای مدل عبارت‌اند از:

1. بازکردن مدل ترمز دیسکی کالیپر ثابت در MATLAB.
2. بررسی زیرسیستم سیلندر اصلی دوبل و مسیرهای هیدرولیکی آن.
3. بررسی اتصالات ترمزهای جلو و عقب و نحوه توزیع سیال میان چهار چرخ.
4. کنترل پارامترهای مدل و اطمینان از سازگاری واحدهای اندازه‌گیری.
5. اجرای شبیه‌سازی با تنظیمات اولیه مدل.
6. استفاده از Simscape Logging برای مشاهده و استخراج داده‌های موردنیاز.
7. بررسی منحنی‌های انطباق‌پذیری مربوط به ترمزهای جلو و عقب.
8. مقایسه خروجی‌ها و انجام تغییرات پارامتری در صورت نیاز.

نام دقیق متغیرهای ثبت‌شده، شیوه نمایش آن‌ها و تنظیمات لازم برای استخراج منحنی‌ها به نسخه مدل و پیکربندی آن بستگی دارد. بنابراین، هنگام اجرای مدل باید از سیگنال‌های واقعی موجود در همان نسخه استفاده کرد و از فرض‌کردن نام یا مسیر متغیرهایی که در مدل تعریف نشده‌اند خودداری کرد.

بررسی نتایج شبیه‌سازی با Simscape Logging

پس از اجرای مدل، نتایج از طریق داده‌های ثبت‌شده در Simscape Logging بررسی می‌شوند. هدف اصلی این مرحله، تولید منحنی‌های انطباق‌پذیری برای ترمزهای دیسکی کالیپر ثابت در یک حالت آزمایش انتخاب‌شده است. این منحنی‌ها امکان بررسی پاسخ مجموعه ترمز و مقایسه عملکرد بخش‌های مختلف مدل را فراهم می‌کنند.

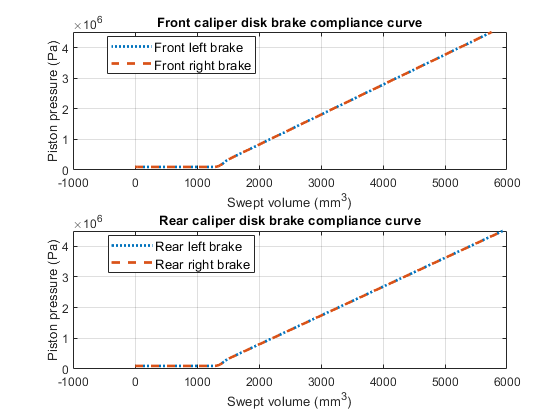

تصویر زیر نمونه‌ای از نتایج شبیه‌سازی و منحنی‌های انطباق‌پذیری ترمز را نشان می‌دهد:

در بررسی این نتایج، ابتدا باید مشخص شود که منحنی‌های مربوط به کدام مجموعه ترمز هستند و چه متغیرهایی را نمایش می‌دهند. طبق ساختار مثال، خروجی مدل شامل منحنی انطباق‌پذیری ترمزهای کالیپر جلو و عقب است. این تفکیک امکان مقایسه پاسخ دو گروه را در شرایط آزمایش انتخاب‌شده فراهم می‌کند.

اگر منحنی‌های جلو و عقب با یکدیگر تفاوت داشته باشند، باید این اختلاف با توجه به پارامترهای مدل و شرایط اعمال‌شده بررسی شود. اختلاف پاسخ می‌تواند به مشخصات متفاوت اجزا یا نحوه مدل‌سازی آن‌ها مربوط باشد؛ با این حال، بدون بررسی مقادیر پارامترها و شکل واقعی نمودارها نمی‌توان علت مشخصی را به آن نسبت داد. همچنین، نزدیک‌بودن منحنی‌ها به یکدیگر لزوماً به معنی یکسان‌بودن تمام ویژگی‌های عملکردی ترمزهای جلو و عقب نیست، زیرا نتیجه‌گیری به متغیرهای اندازه‌گیری‌شده و محدوده کاری آن‌ها وابسته است.

برای تحلیل دقیق‌تر، می‌توان پاسخ مدل را در چند محدوده از ورودی بررسی کرد و تغییرات شیب منحنی را مورد توجه قرار داد. اگر داده‌های مرجع از برگه مشخصات فنی یا آزمایش‌های واقعی در دسترس باشند، مقایسه کمی می‌تواند اطلاعات ارزشمندتری درباره کیفیت پارامتردهی ارائه کند. در مقابل، اگر داده مرجع موجود نباشد، منحنی‌های حاصل همچنان برای شناخت رفتار مدل و بررسی اثر تغییر پارامترها مفید هستند، اما نباید آن‌ها را به‌تنهایی اثبات‌کننده اعتبار مدل واقعی دانست.

کاربردهای مهندسی این شبیه‌سازی

شبیه‌سازی ترمز دیسکی کالیپر ثابت در MATLAB و Simscape می‌تواند در مراحل مختلف طراحی و تحلیل سیستم‌های ترمز مورد استفاده قرار گیرد. یکی از کاربردهای اصلی آن، بررسی رابطه میان مشخصات سیلندر اصلی دوبل و پاسخ مجموعه‌های ترمز است. با تغییر کنترل‌شده پارامترهای مدل، می‌توان حساسیت پاسخ سیستم را نسبت به برخی مشخصات هندسی و عملکردی ارزیابی کرد.

کاربرد دیگر، مقایسه رفتار ترمزهای جلو و عقب است. از آنجا که مدار هیدرولیکی در این مثال به دو کانال تقسیم شده است، خروجی‌ها امکان بررسی جداگانه دو گروه ترمز را فراهم می‌کنند. این قابلیت برای تحلیل اولیه معماری مدار و شناسایی تفاوت‌های احتمالی پاسخ مفید است؛ هرچند ارزیابی کامل توزیع نیروی ترمز خودرو به مدل‌سازی دینامیک چرخ‌ها و خودرو نیز نیاز دارد.

این مدل همچنین می‌تواند برای آموزش اصول مدل‌سازی چندفیزیکی استفاده شود. دانشجویان و مهندسان می‌توانند ارتباط میان اجزای هیدرولیکی و مکانیکی را بررسی کنند، با ساختار زیرسیستم‌ها آشنا شوند و روش استخراج نتایج از Simscape Logging را بیاموزند. علاوه بر این، مدل پایه مناسبی برای توسعه شبیه‌سازی‌های پیچیده‌تر فراهم می‌کند؛ برای مثال، می‌توان در یک پروژه توسعه‌یافته، مجموعه ترمز را به چرخ‌های دوار و مدل طولی خودرو متصل کرد و رفتار ترمز را در شرایط حرکتی بررسی کرد.

از دیگر کاربردهای احتمالی این رویکرد، مقایسه نتایج شبیه‌سازی با داده‌های آزمایشگاهی و استفاده از روش‌های تنظیم پارامتر است. در چنین کاربردی، منحنی‌های به‌دست‌آمده از مدل با داده‌های اندازه‌گیری‌شده مقایسه می‌شوند و پارامترهای نامطمئن به‌صورت نظام‌مند اصلاح می‌شوند. البته اعتبار چنین فرایندی به کیفیت داده‌های مرجع، کامل‌بودن مدل و درنظرگرفتن محدودیت‌های فیزیکی وابسته است.

محدودیت‌ها و نکات مهم در تفسیر نتایج

با وجود قابلیت‌های این مدل، باید میان هدف شبیه‌سازی و تحلیل کامل یک سیستم ترمز خودرو تفاوت قائل شد. مهم‌ترین محدودیت این مثال آن است که دیسک‌ها به چرخ‌های خودرو متصل نیستند و به زمین مقید شده‌اند. بنابراین، نتایج آن برای بررسی مستقیم مسافت توقف، کاهش سرعت خودرو، قفل‌شدن چرخ‌ها یا پایداری خودرو کافی نیستند.

همچنین، منحنی انطباق‌پذیری تنها بخشی از اطلاعات موردنیاز برای ارزیابی عملکرد سیستم ترمز را فراهم می‌کند. برای تحلیل جامع‌تر، بسته به هدف پروژه، ممکن است بررسی متغیرهایی مانند فشار مدار، نیروی تماس لنت، گشتاور ترمزی، دمای دیسک، تغییرات ضریب اصطکاک و رفتار تایر نیز ضروری باشد. این متغیرها در همه مدل‌ها به‌صورت پیش‌فرض در دسترس نیستند و ممکن است برای محاسبه آن‌ها به توسعه مدل نیاز باشد.

نکته مهم دیگر، اعتبار داده‌های مورد استفاده برای پارامتردهی است. داده‌های برگه مشخصات فنی باید با قطعه و شرایط کاری موردنظر مطابقت داشته باشند. همچنین، هرگونه تغییر در پارامترها باید مستند شود تا امکان تکرار آزمایش و مقایسه نتایج فراهم باشد. در پروژه‌های مهندسی، بهتر است فرضیات مدل، واحدها، تنظیمات حل‌گر و شرایط اجرای شبیه‌سازی نیز ثبت شوند؛ زیرا این عوامل می‌توانند بر تفسیر و بازتولید نتایج اثر بگذارند.

جمع‌بندی شبیه‌سازی ترمز دیسکی کالیپر ثابت

در این شبیه‌سازی، ساختار یک سیستم ترمز دیسکی کالیپر ثابت در محیط MATLAB و Simscape بررسی می‌شود. مدل از سیلندر اصلی دوبل برای ایجاد فشار هیدرولیکی استفاده می‌کند و سیال را از طریق دو کانال مستقل به ترمزهای جلو و عقب هدایت می‌کند. زیرسیستم ترمز، چهار مجموعه کالیپر را در بر می‌گیرد و امکان بررسی پاسخ آن‌ها را در یک ساختار یکپارچه فراهم می‌سازد.

یکی از اهداف اصلی این مثال، استفاده از داده‌های عددی استخراج‌شده از برگه مشخصات فنی سیلندر اصلی دوبل برای شناسایی طراحی مناسب ترمز و تولید منحنی انطباق‌پذیری است. این منحنی‌ها با استفاده از داده‌های ثبت‌شده در Simscape Logging استخراج می‌شوند و امکان مقایسه پاسخ ترمزهای محور جلو و عقب را فراهم می‌کنند.

با توجه به اینکه دیسک‌ها در مدل به زمین مقید شده‌اند و به چرخ‌های خودرو متصل نیستند، تمرکز شبیه‌سازی بر رفتار داخلی مجموعه ترمز و انطباق‌پذیری آن قرار دارد، نه تحلیل گشتاور ترمزی و دینامیک حرکت خودرو. بنابراین، این مدل برای بررسی اولیه پارامترهای طراحی، شناخت ارتباط میان مدار هیدرولیکی و مجموعه کالیپر و آموزش روش‌های تحلیل در Simscape مناسب است. در صورت نیاز به ارزیابی عملکرد ترمز در شرایط واقعی حرکت، باید مدل با اجزای مکانیکی و دینامیکی موردنیاز توسعه یابد و نتایج آن با داده‌های معتبر آزمایشگاهی یا مشخصات فنی مقایسه شوند.
