مقدمه

در بسیاری از تجهیزات الکترونیکی، مدیریت دما یکی از مهم‌ترین عوامل در افزایش طول عمر، بهبود عملکرد و جلوگیری از آسیب دیدن قطعات محسوب می‌شود. با افزایش توان مصرفی تجهیزات الکترونیکی، میزان گرمای تولید شده نیز افزایش می‌یابد و در صورت عدم دفع مناسب این گرما، عملکرد سیستم با افت قابل توجهی روبه‌رو خواهد شد. یکی از ساده‌ترین و در عین حال مؤثرترین روش‌های کنترل دمای تجهیزات، استفاده از فن‌های خنک‌کننده است که سرعت آن‌ها متناسب با دمای قطعات تنظیم می‌شود.

در این شبیه سازی، عملکرد یک فن کنترل‌شونده توسط ترمیستور مورد بررسی قرار می‌گیرد. این مدل نمونه‌ای از یک سیستم چنددامنه‌ای است که در آن رفتار حرارتی، الکتریکی و مکانیکی به صورت هم‌زمان شبیه سازی شده‌اند. استفاده از قابلیت‌های Simscape در محیط Matlab این امکان را فراهم می‌کند تا تمامی اجزای سیستم بدون نیاز به ساده‌سازی بیش از حد مدل شده و تعامل میان آن‌ها به شکل واقعی مشاهده شود.

هدف از شبیه سازی

هدف اصلی این شبیه سازی، بررسی نحوه کنترل خودکار سرعت فن بر اساس تغییرات دمای یک تجهیز تولیدکننده گرما است. در این فرآیند، ترمیستور به عنوان حسگر دما عمل می‌کند و تغییرات مقاومت آن مستقیماً باعث تغییر سرعت موتور فن می‌شود. این مکانیزم باعث می‌شود سیستم بدون نیاز به کنترل‌کننده‌های پیچیده، دمای قطعه را در محدوده مناسبی نگه دارد.

معرفی ساختار سیستم

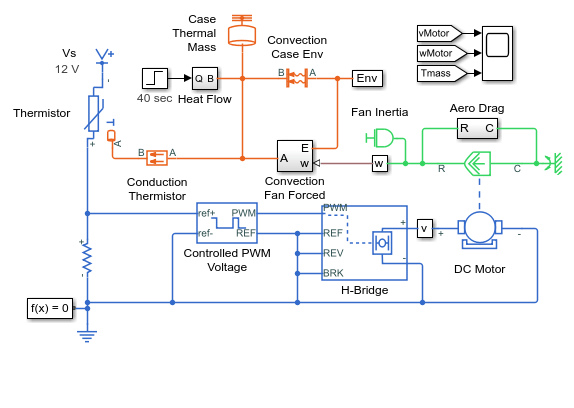

مدل شامل چند بخش اصلی است که هر یک نقش مشخصی در عملکرد سیستم دارند. بخش اول یک تجهیز الکترونیکی تولیدکننده گرما است که توان حرارتی آن در طول زمان تغییر می‌کند. بخش دوم شامل ترمیستور است که تغییرات دما را به تغییر مقاومت الکتریکی تبدیل می‌کند. بخش سوم مدار کنترل PWM بوده که وظیفه تنظیم ولتاژ اعمال شده به موتور را بر عهده دارد. در نهایت موتور جریان مستقیم به همراه فن، مسئول افزایش جریان هوا و خنک کردن تجهیز می‌باشند.

این ساختار نمونه‌ای مناسب از یک سیستم کنترل حلقه بسته محسوب می‌شود که در آن خروجی سیستم یعنی دما، مجدداً بر ورودی سیستم اثر گذاشته و باعث تنظیم خودکار سرعت فن می‌شود.

نحوه عملکرد ترمیستور

ترمیستور یکی از پرکاربردترین حسگرهای دما در تجهیزات الکترونیکی است. در این شبیه سازی از ترمیستوری استفاده شده که با افزایش دما، مقاومت الکتریکی آن کاهش پیدا می‌کند. این نوع ترمیستور که با نام NTC شناخته می‌شود، به دلیل حساسیت بالا و قیمت مناسب، در انواع مدارهای کنترل دما مورد استفاده قرار می‌گیرد.

هنگامی که تجهیز الکترونیکی گرم می‌شود، دمای ترمیستور نیز افزایش پیدا می‌کند. کاهش مقاومت ترمیستور باعث تغییر ولتاژ ورودی مدار PWM شده و در نتیجه سیگنال کنترلی موتور تغییر می‌کند. این فرآیند بدون نیاز به دخالت کاربر انجام شده و سرعت فن به صورت خودکار تنظیم می‌شود.

تغییرات توان حرارتی در مدل

برای بررسی عملکرد سیستم در شرایط مختلف، توان تولیدی تجهیز در دو مرحله تعریف شده است. در ابتدای شبیه سازی، تجهیز تنها ۲ وات گرما تولید می‌کند. این مقدار نمایانگر شرایط عادی عملکرد دستگاه است که در آن نیاز چندانی به خنک‌کاری وجود ندارد.

پس از گذشت ۴۰ ثانیه، توان تولیدی تجهیز به ۲۰ وات افزایش پیدا می‌کند. این افزایش ناگهانی موجب بالا رفتن سریع دمای قطعه می‌شود. در نتیجه ترمیستور واکنش نشان داده و مقاومت آن کاهش پیدا می‌کند. این تغییر مقاومت باعث افزایش سرعت موتور فن شده و شدت خنک‌کاری افزایش می‌یابد.

کنترل سرعت فن با استفاده از PWM

یکی از روش‌های رایج کنترل سرعت موتورهای جریان مستقیم، استفاده از مدولاسیون عرض پالس یا PWM است. در این روش به جای تغییر مستقیم ولتاژ تغذیه، نسبت زمان روشن بودن سیگنال تغییر می‌کند. این روش علاوه بر افزایش راندمان، باعث کاهش تلفات حرارتی نیز می‌شود.

در این شبیه سازی، تغییر مقاومت ترمیستور باعث تغییر ولتاژ مرجع ورودی بلوک PWM می‌شود. افزایش این ولتاژ، فرکانس یا رفتار کنترلی مدار را تغییر داده و در نهایت جریان متوسط موتور افزایش پیدا می‌کند. افزایش جریان موتور نیز مستقیماً باعث افزایش سرعت چرخش فن خواهد شد.

افزایش انتقال حرارت جابجایی

یکی از مهم‌ترین بخش‌های این مدل، شبیه سازی انتقال حرارت جابجایی است. زمانی که فن خاموش باشد، تنها انتقال حرارت طبیعی میان سطح تجهیز و محیط انجام می‌شود که معمولاً ضریب انتقال حرارت نسبتاً کمی دارد.

با روشن شدن فن، سرعت جریان هوا افزایش یافته و انتقال حرارت جابجایی اجباری شکل می‌گیرد. این فرآیند موجب افزایش قابل توجه ضریب انتقال حرارت شده و گرمای بیشتری از سطح تجهیز دفع می‌شود. در نتیجه نرخ افزایش دمای قطعه کاهش یافته و سیستم به سمت یک نقطه تعادل حرارتی حرکت می‌کند.

تعیین ضریب انتقال حرارت

در مدل‌های سطح سیستم، تعیین دقیق ضریب انتقال حرارت اهمیت بسیار زیادی دارد. معمولاً این ضریب از طریق آزمایش‌های عملی به دست می‌آید. برای این منظور ابتدا اختلاف دمای قطعه نسبت به محیط اندازه‌گیری می‌شود و با داشتن سطح مؤثر تجهیز، ضریب انتقال حرارت طبیعی محاسبه خواهد شد.

در مرحله بعد، فن در بیشترین سرعت ممکن کار کرده و مجدداً اختلاف دما اندازه‌گیری می‌شود. با مقایسه نتایج دو آزمایش می‌توان ضریب انتقال حرارت ناشی از عملکرد فن را تخمین زد. البته هنگام محاسبه این ضریب باید سهم انتقال حرارت طبیعی نیز در نظر گرفته شود تا نتایج مدل به واقعیت نزدیک‌تر باشند.

استفاده از مدل Averaged در شبیه سازی

بلوک‌های Controlled PWM Voltage و H-Bridge در Simscape دارای دو روش مختلف برای شبیه سازی هستند. حالت اول، شبیه سازی کامل سیگنال PWM است که تمامی پالس‌های کلیدزنی را با فرکانس چند کیلوهرتز تولید می‌کند. این روش دقت بالایی دارد اما زمان شبیه سازی را نیز افزایش می‌دهد.

در این مدل از حالت Averaged استفاده شده است. دلیل انتخاب این روش آن است که تغییرات حرارتی سیستم بسیار کند بوده و ثابت زمانی آن در حد چندین ثانیه است. بنابراین نیازی به شبیه سازی تک‌تک پالس‌های PWM وجود ندارد و استفاده از مدل میانگین باعث کاهش چشمگیر زمان محاسبات خواهد شد بدون آنکه دقت نتایج حرارتی کاهش محسوسی پیدا کند.

بررسی رفتار الکتریکی سیستم

نتایج شبیه سازی نشان می‌دهد که تغییر دمای ترمیستور مستقیماً بر رفتار الکتریکی مدار تأثیر می‌گذارد. با افزایش دما، مقاومت ترمیستور کاهش یافته و ولتاژ مؤثر اعمال شده به موتور افزایش پیدا می‌کند. در نتیجه جریان موتور بیشتر شده و توان الکتریکی مصرفی فن افزایش می‌یابد.

این رفتار نمونه‌ای از تعامل مستقیم میان حوزه حرارتی و الکتریکی است که در بسیاری از سیستم‌های کنترل دما مشاهده می‌شود.

بررسی رفتار مکانیکی موتور

افزایش جریان موتور باعث افزایش گشتاور تولیدی و در نتیجه افزایش سرعت چرخش فن می‌شود. با افزایش سرعت، حجم بیشتری از هوا از روی سطح تجهیز عبور کرده و راندمان خنک‌کاری بهبود پیدا می‌کند. در نهایت موتور در سرعتی پایدار قرار می‌گیرد که تعادل میان گرمای تولید شده و گرمای دفع شده برقرار باشد.

بررسی رفتار حرارتی سیستم

رفتار حرارتی مدل نشان می‌دهد که پس از افزایش ناگهانی توان تولیدی، دمای تجهیز شروع به افزایش می‌کند. این افزایش دما موجب فعال شدن مکانیزم کنترل سرعت فن می‌شود. با افزایش سرعت فن، نرخ دفع حرارت نیز بیشتر شده و شیب افزایش دما کاهش پیدا می‌کند.

پس از مدت کوتاهی، سیستم به یک حالت پایدار می‌رسد که در آن گرمای تولید شده تقریباً برابر با گرمای دفع شده است. این نقطه تعادل، عملکرد صحیح سیستم کنترل حرارتی را نشان می‌دهد.

مزایای استفاده از این شبیه سازی

استفاده از این شبیه سازی قبل از طراحی سخت‌افزار واقعی مزایای متعددی به همراه دارد. مهندسان می‌توانند مشخصات مختلف ترمیستور را بررسی کرده و مناسب‌ترین گزینه را انتخاب کنند. همچنین امکان ارزیابی عملکرد فن‌های مختلف، بررسی شرایط بارهای حرارتی متفاوت و تحلیل پاسخ سیستم در شرایط گوناگون فراهم می‌شود.

از سوی دیگر، این مدل به دلیل ترکیب هم‌زمان بخش‌های حرارتی، الکتریکی و مکانیکی، بستری مناسب برای آموزش طراحی سیستم‌های چنددامنه‌ای در محیط Matlab و Simscape محسوب می‌شود و می‌تواند در پروژه‌های صنعتی، آموزشی و تحقیقاتی مورد استفاده قرار گیرد.

جمع‌بندی

شبیه سازی فن کنترل‌شونده با ترمیستور، نمونه‌ای کاربردی از یک سیستم هوشمند مدیریت حرارت است که در آن تغییرات دما به صورت خودکار باعث تنظیم سرعت فن می‌شود. این فرآیند با استفاده از ویژگی‌های ترمیستور، مدار کنترل PWM و موتور الکتریکی انجام شده و موجب افزایش راندمان خنک‌کاری و جلوگیری از افزایش بیش از حد دمای تجهیزات می‌شود.

مدل ارائه‌شده در Matlab و Simscape امکان تحلیل دقیق رفتار الکتریکی، مکانیکی و حرارتی سیستم را فراهم کرده و به طراحان کمک می‌کند تا پیش از ساخت نمونه واقعی، عملکرد سیستم را ارزیابی کرده و پارامترهای مناسب مانند مشخصات ترمیستور، ضریب انتقال حرارت و سرعت فن را با دقت بیشتری انتخاب کنند. این رویکرد علاوه بر کاهش هزینه‌های طراحی، موجب افزایش قابلیت اطمینان و بهینه‌سازی عملکرد سیستم‌های کنترل دما در تجهیزات الکترونیکی خواهد شد.
