مقدمه

کلاچ‌ها از اجزای مهم در سامانه‌های انتقال قدرت مکانیکی هستند و برای اتصال، قطع ارتباط و کنترل انتقال گشتاور بین محورهای دوار به کار می‌روند. این تجهیزات در گیربکس خودروها، ماشین‌آلات صنعتی، سامانه‌های محرکه و مجموعه‌های مکانیکی مختلف نقش مهمی دارند. یکی از کاربردهای مهم کلاچ، مدیریت شتاب‌گیری و کاهش سرعت محورهای دوار است؛ به‌گونه‌ای که بتوان با تغییر وضعیت اتصال بین محورها، نحوه انتقال گشتاور و انرژی مکانیکی را کنترل کرد.

در شبیه‌سازی حاضر، نحوه استفاده از دو کلاچ برای شتاب‌گیری و ترمزگیری مجموعه‌ای از محورها بررسی می‌شود. این محورها از طریق یک گیربکس به یکدیگر متصل هستند و با استفاده از یک منبع گشتاور به حرکت درمی‌آیند. کلاچ اول وظیفه اتصال مجموعه محورها به محور محرک را بر عهده دارد و کلاچ دوم برای اتصال مجموعه به یک نقطه ثابت و ایجاد اثر ترمزی استفاده می‌شود.

ویژگی مهم این مدل آن است که با تغییر هم‌زمان وضعیت دو کلاچ، ابتدا ارتباط محورهای متصل به گیربکس با منبع گشتاور قطع می‌شود و سپس مسیر ترمزگیری فعال می‌گردد. در نتیجه، انرژی جنبشی ذخیره‌شده در محورهای دوار کاهش پیدا می‌کند. هم‌زمان، به دلیل جدا شدن بخشی از اینرسی از منبع گشتاور، سرعت محور محرک نیز می‌تواند تغییر کند و افزایش یابد.

هدف از این شبیه‌سازی، بررسی رفتار دینامیکی محورهای متصل به گیربکس، تحلیل تأثیر وضعیت کلاچ‌ها بر سرعت دورانی و درک بهتر نحوه انتقال و اتلاف انرژی در یک سامانه مکانیکی است. نرم‌افزار Matlab و محیط Simscape Driveline ابزارهای مناسبی برای مدل‌سازی چنین سامانه‌هایی فراهم می‌کنند.

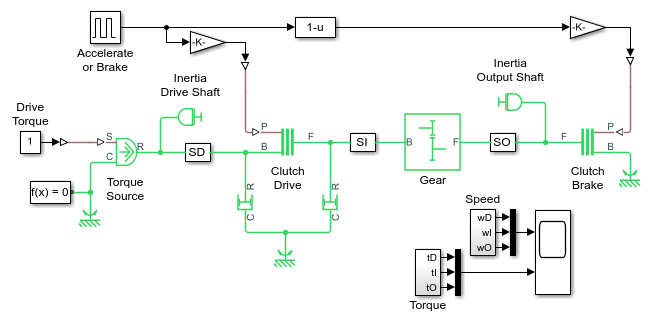

معرفی ساختار مدل شبیه‌سازی

مدل از چند بخش اصلی تشکیل شده است که هرکدام وظیفه مشخصی در انتقال گشتاور، ایجاد حرکت، ذخیره انرژی جنبشی یا کنترل وضعیت اتصال محورها دارند. اجزای اصلی شامل محور محرک، محور میانی، محور خروجی، گیربکس، منبع گشتاور، اینرسی محورها و دو کلاچ هستند.

محور محرک به منبع گشتاور متصل است و انرژی مکانیکی لازم برای به حرکت درآوردن سامانه را تأمین می‌کند. محورهای میانی و خروجی نیز از طریق گیربکس با یکدیگر ارتباط دارند. این گیربکس نسبت سرعت و گشتاور بین دو محور را تعیین می‌کند و موجب می‌شود رفتار دورانی محورهای متصل به آن به یکدیگر وابسته باشد.

برای مدل‌سازی اینرسی محورهای میانی و خروجی، از مؤلفه‌ای با عنوان Inertia Output Shaft استفاده شده است. در این ساختار، اینرسی هر دو محور در یک مؤلفه در نظر گرفته می‌شود. چنین رویکردی می‌تواند مدل را ساده‌تر کند و در عین حال، اثر مجموع اینرسی دو محور را بر پاسخ دینامیکی مجموعه حفظ کند.

کلاچ محرک میان محور محرک و مجموعه محورهای متصل به گیربکس قرار دارد. هنگامی که این کلاچ در وضعیت درگیری قرار می‌گیرد، امکان انتقال گشتاور از منبع به مجموعه محورها فراهم می‌شود. در مقابل، کلاچ ترمز مجموعه محورها را به یک نقطه ثابت متصل می‌کند و با فعال شدن آن، امکان کاهش سرعت و توقف حرکت دورانی فراهم می‌شود.

نقطه ثابت در مدل نقش مرجع مکانیکی را دارد. از آنجا که این نقطه حرکت دورانی ندارد، درگیری کلاچ ترمز می‌تواند حرکت محورهای متصل به آن را محدود کند. البته نحوه و سرعت کاهش دور به مشخصات کلاچ، اینرسی معادل، سرعت اولیه محورها و شرایط شبیه‌سازی وابسته است.

نقش منبع گشتاور در شتاب‌گیری محورها

منبع گشتاور وظیفه تأمین گشتاور محرک را بر عهده دارد. در مدل حاضر، محور محرک تحت تأثیر یک گشتاور ثابت قرار می‌گیرد. هنگامی که کلاچ محرک درگیر است، گشتاور منبع می‌تواند از طریق این کلاچ به مجموعه محورهای متصل به گیربکس منتقل شود.

در شرایط اولیه، کلاچ محرک در وضعیت درگیری قرار دارد و کلاچ ترمز غیرفعال است. بنابراین، محور محرک، محور میانی و محور خروجی به‌صورت یک سامانه مکانیکی مرتبط رفتار می‌کنند. با اعمال گشتاور، سرعت دورانی مجموعه افزایش پیدا می‌کند؛ البته مقدار شتاب زاویه‌ای هر محور به اینرسی آن، نسبت دنده گیربکس و شرایط انتقال گشتاور وابسته است.

برای درک بهتر این رفتار، می‌توان رابطه بنیادی حرکت دورانی را در نظر گرفت:

T = J × α

در این رابطه، T گشتاور خالص واردشده به محور، J ممان اینرسی معادل و α شتاب زاویه‌ای است. این رابطه نشان می‌دهد که برای یک گشتاور خالص مشخص، کاهش اینرسی معادل می‌تواند باعث افزایش شتاب زاویه‌ای شود.

در یک سامانه واقعی، گشتاور خالص لزوماً با گشتاور منبع برابر نیست؛ زیرا گشتاورهای مقاوم، اصطکاک، تلفات گیربکس و نیروهای ناشی از درگیری کلاچ‌ها نیز بر حرکت اثر می‌گذارند. بنابراین، تحلیل دقیق پاسخ سامانه مستلزم در نظر گرفتن همه اجزای فعال مدل است.

عملکرد گیربکس و ارتباط میان محورها

گیربکس یکی از اجزای کلیدی این مدل است و محور میانی را به محور خروجی متصل می‌کند. وظیفه اصلی گیربکس، ایجاد رابطه مشخص میان سرعت و گشتاور دو محور است. نسبت دنده تعیین می‌کند که سرعت چرخش محور خروجی چه ارتباطی با سرعت محور ورودی داشته باشد.

در یک گیربکس ایدئال، اگر نسبت انتقال را به‌صورت نسبت سرعت ورودی به سرعت خروجی تعریف کنیم، می‌توان نوشت:

i = ω_in / ω_out

در این رابطه، i نسبت انتقال، ω_in سرعت زاویه‌ای محور ورودی و ω_out سرعت زاویه‌ای محور خروجی است. با توجه به نسبت دنده، سرعت دو محور می‌تواند متفاوت باشد.

در شرایط ایدئال و با صرف‌نظر از تلفات، توان مکانیکی ورودی و خروجی برابر است. از آنجا که توان دورانی از حاصل‌ضرب گشتاور در سرعت زاویه‌ای به دست می‌آید، تغییر سرعت از طریق گیربکس با تغییر متناسب گشتاور همراه خواهد بود. در مدل‌های واقعی، تلفات انتقال قدرت باعث می‌شود توان خروجی کمتر از توان ورودی باشد.

در شبیه‌سازی حاضر، وجود گیربکس سبب می‌شود که تغییر سرعت یا اعمال ترمز به یکی از محورهای متصل، بر رفتار محور دیگر نیز تأثیر بگذارد. به همین دلیل، بررسی جداگانه هر محور بدون توجه به ارتباط مکانیکی میان آن‌ها نمی‌تواند تصویر کاملی از رفتار سامانه ارائه دهد.

کلاچ محرک و نحوه انتقال گشتاور

کلاچ محرک نخستین عنصر کنترلی مهم در مدل است. این کلاچ ارتباط میان محور محرک و محورهای متصل به گیربکس را برقرار یا قطع می‌کند. هنگامی که کلاچ درگیر باشد، گشتاور منبع می‌تواند به مجموعه انتقال قدرت منتقل شود. در این وضعیت، منبع گشتاور علاوه بر به حرکت درآوردن محور محرک، در شتاب‌گیری مجموعه متصل به گیربکس نیز مشارکت می‌کند.

درگیری کلاچ به معنای ایجاد یک ارتباط مکانیکی مؤثر میان دو سمت آن است. در یک مدل ایدئال، پس از کامل شدن درگیری، سرعت نسبی دو سمت کلاچ به صفر میل می‌کند. با این حال، در مدل‌های دارای لغزش، سرعت دو سمت کلاچ می‌تواند در طول فرایند درگیری متفاوت باشد و همین اختلاف سرعت بر گشتاور انتقالی و انرژی تلف‌شده اثر بگذارد.

در مرحله نخست شبیه‌سازی، کلاچ محرک درگیر است. در نتیجه، منبع گشتاور به مجموعه متصل به گیربکس بارگذاری می‌شود و هر سه محور تحت تأثیر گشتاور محرک قرار می‌گیرند. این وضعیت شرایط اولیه لازم برای بررسی تغییر رفتار سامانه پس از تعویض وضعیت کلاچ‌ها را ایجاد می‌کند.

در ادامه، کلاچ محرک از حالت درگیری خارج می‌شود. با این تغییر، اتصال مکانیکی میان منبع گشتاور و محورهای متصل به گیربکس قطع می‌شود و منبع دیگر مستقیماً مجموعه محورها را به حرکت درنمی‌آورد. این جداسازی نقش مهمی در مرحله بعد، یعنی فعال شدن ترمز، دارد.

کلاچ ترمز و سازوکار کاهش سرعت

کلاچ ترمز دومین عنصر کنترلی مدل است. یک سمت این کلاچ به مجموعه محورهای متصل به گیربکس و سمت دیگر آن به یک نقطه ثابت متصل است. در نتیجه، با درگیر شدن کلاچ ترمز، حرکت دورانی مجموعه محدود می‌شود و گشتاور ترمزی به وجود می‌آید.

در ابتدای شبیه‌سازی، کلاچ ترمز غیرفعال است و مانعی از این مسیر برای چرخش محورهای متصل به گیربکس ایجاد نمی‌شود. پس از آنکه وضعیت کلاچ محرک و کلاچ ترمز به‌طور هم‌زمان تغییر می‌کند، محورهای متصل به گیربکس از منبع گشتاور جدا می‌شوند و کلاچ ترمز فعال می‌شود.

با فعال شدن کلاچ ترمز، انرژی جنبشی دورانی محورها کاهش می‌یابد. این انرژی به حرکت دورانی اجزای دارای اینرسی وابسته است و برای یک محور با اینرسی ثابت، از رابطه زیر به دست می‌آید:

E = 1/2 Jω²

در این رابطه، E انرژی جنبشی دورانی، J ممان اینرسی و ω سرعت زاویه‌ای محور است. با کاهش سرعت زاویه‌ای، انرژی جنبشی ذخیره‌شده نیز کاهش پیدا می‌کند.

در یک سامانه دارای کلاچ ترمز، انرژی مکانیکی در فرایند لغزش و اعمال گشتاور ترمزی می‌تواند به گرما تبدیل شود. مقدار انرژی تلف‌شده به اختلاف سرعت دو سمت کلاچ، گشتاور اصطکاکی، مدت زمان لغزش و نحوه مدل‌سازی کلاچ بستگی دارد. بنابراین، کلاچ ترمز صرفاً یک اتصال مکانیکی نیست، بلکه در شرایط مناسب می‌تواند انرژی جنبشی مجموعه را نیز مستهلک کند.

نکته مهم آن است که فعال کردن کلاچ ترمز لزوماً به معنای توقف آنی تمام محورها نیست. سرعت کاهش دور به مشخصات مدل، اینرسی معادل، ظرفیت انتقال گشتاور کلاچ و شرایط عددی شبیه‌سازی بستگی دارد. اگر مدل از یک کلاچ اصطکاکی با قابلیت لغزش استفاده کند، معمولاً کاهش سرعت در یک بازه زمانی رخ می‌دهد.

مراحل اجرای شبیه‌سازی

فرایند شبیه‌سازی را می‌توان به چند مرحله اصلی تقسیم کرد. این مراحل به درک بهتر تغییرات سرعت محورها و ارتباط میان وضعیت کلاچ‌ها و پاسخ مکانیکی سامانه کمک می‌کنند.

مرحله اول: تنظیم شرایط اولیه

در ابتدای اجرای مدل، کلاچ محرک در وضعیت درگیری و کلاچ ترمز در وضعیت آزاد قرار دارد. منبع گشتاور نیز به محور محرک متصل است. در این شرایط، مسیر انتقال انرژی از منبع گشتاور به مجموعه محورهای متصل به گیربکس برقرار است.

مقادیر اولیه سرعت، ممان اینرسی، نسبت دنده، مشخصات کلاچ‌ها و مقدار گشتاور اعمالی بر پاسخ مدل اثر می‌گذارند. برای دستیابی به نتایج قابل تفسیر، لازم است این پارامترها در مدل تعریف شده باشند و شرایط اولیه با هدف آزمایش سازگار باشد.

مرحله دوم: شتاب‌گیری مجموعه محورها

با آغاز اعمال گشتاور، محور محرک به حرکت درمی‌آید و از طریق کلاچ درگیر، گشتاور به محورهای میانی و خروجی منتقل می‌شود. گیربکس نیز رابطه سرعت و گشتاور میان محورهای متصل را تعیین می‌کند. در این مرحله، سرعت دورانی محورها بر اساس شرایط مکانیکی مدل تغییر می‌کند.

از آنجا که هر محور ممکن است سرعت متفاوتی داشته باشد، انتظار نمی‌رود منحنی سرعت همه محورها الزاماً بر یکدیگر منطبق باشد. نسبت دنده گیربکس و نحوه تعریف سرعت‌ها تعیین می‌کند که این منحنی‌ها چه رابطه‌ای با یکدیگر داشته باشند.

مرحله سوم: تغییر هم‌زمان وضعیت کلاچ‌ها

در مرحله بعد، وضعیت کلاچ محرک و کلاچ ترمز به‌طور هم‌زمان تغییر می‌کند. کلاچ محرک آزاد می‌شود و کلاچ ترمز درگیر می‌گردد. این فرمان کنترلی، وضعیت سامانه را از حالت شتاب‌گیری به حالت ترمزگیری تغییر می‌دهد.

با آزاد شدن کلاچ محرک، منبع گشتاور از مجموعه محورهای متصل به گیربکس جدا می‌شود. در مقابل، درگیری کلاچ ترمز مسیر انتقال گشتاور میان مجموعه محورها و نقطه ثابت را برقرار می‌کند. از این لحظه، رفتار سرعت محورها عمدتاً تحت تأثیر انرژی جنبشی باقی‌مانده، گشتاور ترمزی و مشخصات مکانیکی اجزای متصل قرار می‌گیرد.

مرحله چهارم: بررسی کاهش سرعت محورهای متصل به گیربکس

پس از درگیری کلاچ ترمز، سرعت محورهای میانی و خروجی تحت تأثیر گشتاور مقاوم قرار می‌گیرد. در نتیجه، انرژی جنبشی آن‌ها کاهش می‌یابد و سرعت دورانی مجموعه به سمت مقدار متناظر با وضعیت ترمز حرکت می‌کند.

سرعت کاهش دور به پارامترهای کلاچ و اینرسی معادل بستگی دارد. همچنین، چون محورهای میانی و خروجی از طریق گیربکس به یکدیگر متصل هستند، اثر ترمزگیری در هر دو محور مشاهده می‌شود؛ هرچند مقدار سرعت آن‌ها می‌تواند به دلیل نسبت انتقال متفاوت باشد.

مرحله پنجم: بررسی پاسخ محور محرک

یکی از نکات مهم این شبیه‌سازی، رفتار متفاوت محور محرک پس از تغییر وضعیت کلاچ‌ها است. با جدا شدن مجموعه محورهای متصل به گیربکس از منبع گشتاور، بار اینرسی منعکس‌شده به منبع کاهش می‌یابد. بنابراین، منبع گشتاور برای شتاب دادن به اینرسی کمتری عمل می‌کند و سرعت محور محرک می‌تواند افزایش یابد.

این پدیده نشان می‌دهد که سرعت محور محرک تنها به مقدار گشتاور منبع وابسته نیست، بلکه به میزان بار مکانیکی متصل به آن نیز بستگی دارد. در صورتی که گشتاور اعمالی ثابت باقی بماند و شرایط دیگر تغییر نکند، کاهش اینرسی معادل می‌تواند موجب افزایش شتاب زاویه‌ای محور محرک شود.

البته افزایش سرعت محور محرک یک نتیجه مطلق و مستقل از پارامترهای مدل نیست. این رفتار به مشخصات منبع گشتاور، اینرسی محور محرک، تلفات و نحوه پیاده‌سازی اتصال مکانیکی وابسته است. در مدل مورد بررسی، افزایش سرعت محور محرک به دلیل کاهش اینرسی متصل به منبع گشتاور گزارش شده است.

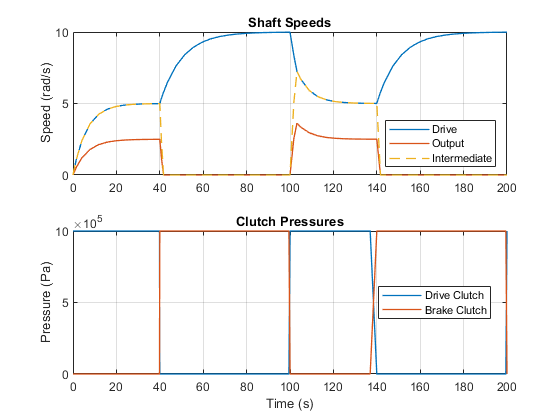

بررسی نتایج شبیه‌سازی در Simscape Logging

برای تحلیل عملکرد مدل، سرعت دورانی سه محور اصلی شامل محور محرک، محور میانی و محور خروجی با استفاده از قابلیت Simscape Logging ثبت و بررسی می‌شود. این قابلیت امکان مشاهده متغیرهای فیزیکی سیستم را در طول زمان فراهم می‌کند و به تحلیل رفتار گذرای اجزای مکانیکی کمک می‌کند.

نمودار سرعت محورها یکی از مهم‌ترین خروجی‌های این شبیه‌سازی است؛ زیرا می‌توان با استفاده از آن، مراحل شتاب‌گیری، تغییر وضعیت کلاچ‌ها و ترمزگیری را از یکدیگر تفکیک کرد. همچنین، ارتباط میان سرعت محور محرک و سرعت محورهای متصل به گیربکس پس از تغییر وضعیت کلاچ‌ها قابل بررسی است.

در مرحله ابتدایی، با درگیر بودن کلاچ محرک، منبع گشتاور به مجموعه انتقال قدرت متصل است. بنابراین، سرعت هر سه محور بر اساس گشتاور ورودی و مشخصات دینامیکی مجموعه تغییر می‌کند. در این بازه، گیربکس رابطه حرکتی میان محور میانی و محور خروجی را حفظ می‌کند.

در زمان تغییر وضعیت کلاچ‌ها، نمودارها ممکن است تغییر شیب یا رفتار گذرای مشخصی نشان دهند. این تغییرات ناشی از قطع ارتباط با منبع گشتاور و برقراری اتصال ترمزی است. سرعت محورهای متصل به گیربکس به دلیل اثر ترمز کاهش می‌یابد، در حالی که محور محرک با جدا شدن بار اینرسی می‌تواند شتاب بیشتری بگیرد.

برای تفسیر صحیح نمودارها باید توجه داشت که تغییرات سرعت در لحظه تعویض وضعیت کلاچ‌ها می‌تواند به رفتار دینامیکی کلاچ و روش عددی حل مدل وابسته باشد. در صورت وجود لغزش، گشتاور کلاچ به‌صورت تدریجی بر سرعت محورها اثر می‌گذارد. از این رو، تحلیل تنها یک نقطه از نمودار برای ارزیابی کامل عملکرد سامانه کافی نیست و باید روند سرعت در یک بازه زمانی بررسی شود.

همچنین، بدون در اختیار داشتن مقادیر عددی محورهای نمودار، نمی‌توان مقدار دقیق سرعت اولیه، زمان توقف، شتاب زاویه‌ای یا انرژی تلف‌شده را تعیین کرد. برای استخراج این مقادیر، لازم است داده‌های ثبت‌شده در Simscape Logging بررسی شوند و پارامترهای مدل نیز در تحلیل مورد استفاده قرار گیرند.

تأثیر اینرسی بر پاسخ دینامیکی سیستم

ممان اینرسی یکی از عوامل اصلی تعیین‌کننده رفتار محورها در این شبیه‌سازی است. این پارامتر بیان می‌کند که یک جسم دوار تا چه اندازه در برابر تغییر سرعت زاویه‌ای مقاومت می‌کند. هرچه ممان اینرسی بیشتر باشد، برای ایجاد شتاب زاویه‌ای مشخص به گشتاور بیشتری نیاز خواهد بود.

در مدل حاضر، اینرسی محورهای میانی و خروجی در مؤلفه Inertia Output Shaft لحاظ شده است. این روش امکان بررسی اثر مجموع اینرسی این محورها را در ساختار انتقال قدرت فراهم می‌کند. در عین حال، اینرسی محور محرک نیز بر شتاب آن پس از جدا شدن از مجموعه انتقال قدرت اثر می‌گذارد.

هنگامی که کلاچ محرک درگیر است، منبع گشتاور باید علاوه بر شتاب دادن به محور محرک، بر رفتار مجموعه متصل به گیربکس نیز اثر بگذارد. پس از آزاد شدن این کلاچ، بار اینرسی منعکس‌شده از سمت گیربکس از منبع جدا می‌شود. این تغییر می‌تواند باعث افزایش شتاب محور محرک شود.

در مقابل، هنگام درگیری کلاچ ترمز، انرژی جنبشی موجود در اینرسی محورها باید کاهش یابد. بنابراین، هرچه اینرسی معادل مجموعه بیشتر باشد، برای ایجاد کاهش سرعت مشابه در یک بازه زمانی مشخص، به گشتاور ترمزی بیشتری نیاز خواهد بود. این موضوع در طراحی سامانه‌های ترمز و انتخاب ظرفیت کلاچ اهمیت دارد.

تحلیل انرژی در فرایند شتاب‌گیری و ترمزگیری

رفتار این مدل را می‌توان از دیدگاه تبدیل انرژی مکانیکی نیز بررسی کرد. در مرحله شتاب‌گیری، منبع گشتاور انرژی مکانیکی را به سامانه وارد می‌کند. بخشی از این انرژی به شکل انرژی جنبشی دورانی در محورهای مختلف ذخیره می‌شود و بخشی دیگر ممکن است به دلیل تلفات گیربکس یا لغزش کلاچ به گرما تبدیل شود.

پس از تغییر وضعیت کلاچ‌ها، منبع گشتاور از مجموعه محورها جدا می‌شود. در این وضعیت، کلاچ ترمز گشتاوری مخالف حرکت دورانی ایجاد می‌کند و انرژی جنبشی محورهای متصل به گیربکس کاهش می‌یابد. در یک کلاچ اصطکاکی، بخشی از انرژی مکانیکی در حین لغزش به گرما تبدیل می‌شود.

از نظر مهندسی، بررسی انرژی تلف‌شده برای ارزیابی عملکرد ترمز و تعیین ظرفیت حرارتی اجزای اصطکاکی اهمیت دارد. در کاربردهای صنعتی، تکرار مداوم فرایند ترمزگیری ممکن است موجب افزایش دمای کلاچ شود. بنابراین، علاوه بر رفتار سرعت، بررسی گشتاور ترمزی و انرژی تلف‌شده نیز می‌تواند برای تحلیل کامل سامانه مفید باشد.

با این حال، مدل معرفی‌شده در درجه نخست برای نمایش رفتار دینامیکی سرعت محورها و تأثیر تغییر وضعیت کلاچ‌ها ارائه شده است. محاسبه دقیق افزایش دما یا تحلیل حرارتی کلاچ مستلزم وجود مدل حرارتی مناسب و ثبت متغیرهای مرتبط است.

کاربردهای مهندسی این شبیه‌سازی

مدل‌سازی شتاب‌گیری و ترمزگیری با استفاده از کلاچ‌ها در حوزه‌های مختلف مهندسی مکانیک، طراحی انتقال قدرت و کنترل حرکت کاربرد دارد. در سامانه‌های انتقال قدرت خودرو، کلاچ برای برقراری یا قطع انتقال گشتاور میان موتور و گیربکس استفاده می‌شود. تحلیل رفتار گذرای آن می‌تواند به درک بهتر تغییر بار و سرعت اجزای محرک کمک کند.

در ماشین‌آلات صنعتی نیز کلاچ‌ها برای کنترل حرکت محورهای دوار و جدا کردن بار از منبع محرک به کار می‌روند. در چنین کاربردهایی، بررسی اثر قطع بار بر شتاب محور محرک اهمیت دارد؛ زیرا تغییر ناگهانی بار می‌تواند پاسخ دینامیکی موتور و تجهیزات متصل به آن را تحت تأثیر قرار دهد.

از سوی دیگر، مدل حاضر برای مطالعه اصول عملکرد کلاچ ترمز و بررسی تأثیر اینرسی بر کاهش سرعت مناسب است. مهندسان می‌توانند با تغییر پارامترهایی مانند ممان اینرسی، گشتاور منبع، نسبت دنده و مشخصات کلاچ، رفتار سیستم را در شرایط مختلف بررسی کنند.

از منظر آموزشی نیز این شبیه‌سازی نمونه‌ای کاربردی از ترکیب اجزای مکانیکی در محیط Simscape Driveline است. دانشجویان می‌توانند ارتباط میان مدل فیزیکی، وضعیت کنترلی کلاچ‌ها و نمودارهای سرعت را مشاهده کنند و مفاهیمی مانند گشتاور، اینرسی، انرژی جنبشی، نسبت دنده و ترمزگیری را در قالب یک سامانه یکپارچه تحلیل کنند.

پارامترهای مؤثر بر نتایج شبیه‌سازی

برای ارزیابی دقیق‌تر رفتار مدل، چند پارامتر اصلی باید مورد توجه قرار گیرند. نخست، مقدار گشتاور منبع است که بر شتاب اولیه محور محرک و توانایی آن برای به حرکت درآوردن مجموعه اثر می‌گذارد. افزایش گشتاور، در صورت ثابت بودن سایر شرایط، می‌تواند شتاب زاویه‌ای بیشتری ایجاد کند.

دومین پارامتر مهم، ممان اینرسی محورهای دوار است. افزایش اینرسی معمولاً پاسخ شتاب‌گیری را کندتر می‌کند و برای کاهش سرعت در یک زمان مشخص، نیاز به گشتاور ترمزی بیشتری ایجاد می‌کند. سومین پارامتر، نسبت دنده گیربکس است که رابطه میان سرعت و گشتاور محور میانی و محور خروجی را تعیین می‌کند.

مشخصات کلاچ‌ها نیز اهمیت زیادی دارند. ظرفیت انتقال گشتاور، ویژگی‌های اصطکاکی، وضعیت اولیه و زمان تغییر فرمان می‌توانند شکل منحنی‌های سرعت را تغییر دهند. اگر کلاچ‌ها به‌صورت تدریجی درگیر شوند، پاسخ سیستم ممکن است با حالتی که تغییر وضعیت سریع‌تری دارد متفاوت باشد.

علاوه بر این موارد، تلفات مکانیکی، شرایط اولیه سرعت، تنظیمات حل‌گر و گام زمانی شبیه‌سازی بر نتایج محاسباتی اثر می‌گذارند. در نتیجه، برای مقایسه معتبر دو اجرای مختلف، لازم است شرایط شبیه‌سازی و پارامترهای اصلی تا حد امکان یکسان باشند و تغییرات مورد بررسی به‌صورت کنترل‌شده اعمال شوند.

جمع‌بندی

در این شبیه‌سازی، عملکرد دو کلاچ برای کنترل شتاب‌گیری و ترمزگیری مجموعه‌ای از محورهای دوار متصل به گیربکس بررسی می‌شود. محور محرک با استفاده از یک منبع گشتاور به حرکت درمی‌آید و از طریق کلاچ محرک، انرژی مکانیکی را به محورهای میانی و خروجی منتقل می‌کند. این دو محور به کمک گیربکس به یکدیگر متصل هستند و اینرسی آن‌ها در مؤلفه Inertia Output Shaft لحاظ شده است.

در شرایط اولیه، کلاچ محرک درگیر و کلاچ ترمز آزاد است؛ بنابراین، گشتاور منبع موجب شتاب‌گیری مجموعه می‌شود. سپس با تغییر هم‌زمان وضعیت دو کلاچ، ارتباط منبع گشتاور با محورهای متصل به گیربکس قطع و کلاچ ترمز فعال می‌شود. در نتیجه، سرعت محورهای متصل به گیربکس کاهش پیدا می‌کند و انرژی جنبشی آن‌ها از طریق عملکرد ترمزی مستهلک می‌شود.

از طرف دیگر، جدا شدن بار اینرسی از منبع گشتاور می‌تواند موجب افزایش شتاب و سرعت محور محرک شود. این رفتار نشان می‌دهد که بار مکانیکی متصل به یک منبع محرک، نقش مهمی در تعیین پاسخ دینامیکی آن دارد.

در نهایت، بررسی نمودارهای سرعت با استفاده از Simscape Logging امکان مشاهده رفتار سه محور در مراحل شتاب‌گیری، تغییر وضعیت کلاچ‌ها و ترمزگیری را فراهم می‌کند. این مدل نمونه‌ای مناسب برای مطالعه انتقال گشتاور، اثر اینرسی، کاهش سرعت و اتلاف انرژی در سامانه‌های مکانیکی است و می‌توان از آن برای آموزش مفاهیم انتقال قدرت و تحلیل دینامیکی در محیط Matlab و Simscape Driveline استفاده کرد.
