مقدمه‌ای بر مبدل گشتاور در سیستم‌های انتقال قدرت خودرو

مبدل گشتاور (Torque Converter) یکی از اجزای مهم سیستم انتقال قدرت در خودروهای مجهز به گیربکس اتوماتیک است که وظیفه انتقال گشتاور از موتور به گیربکس را بر عهده دارد. این قطعه با استفاده از سازوکار انتقال توان به کمک سیال، امکان انتقال گشتاور بین موتور و گیربکس را بدون نیاز به اتصال مکانیکی مستقیم در شرایط اولیه فراهم می‌کند. عملکرد مبدل گشتاور به‌گونه‌ای است که خودرو می‌تواند هنگام توقف، در حالی که موتور روشن است، بدون خاموش شدن موتور متوقف بماند. همچنین، این قطعه در شرایط خاص می‌تواند گشتاور خروجی را نسبت به گشتاور ورودی افزایش دهد و به حرکت خودرو از حالت سکون کمک کند.

در سیستم‌های انتقال قدرت مدرن، مبدل گشتاور معمولاً به یک کلاچ قفل‌کننده (Lock-up Clutch) نیز مجهز است. این کلاچ در شرایط مناسب، اتصال مکانیکی مستقیم‌تری بین بخش ورودی و خروجی مبدل ایجاد می‌کند و موجب کاهش لغزش و بهبود بازده انتقال توان می‌شود. در نتیجه، بررسی هم‌زمان عملکرد هیدرودینامیکی مبدل گشتاور و عملکرد کلاچ قفل‌کننده برای تحلیل رفتار گیربکس‌های اتوماتیک اهمیت زیادی دارد.

در این شبیه‌سازی، عملکرد مبدل گشتاور در محیط MATLAB و با استفاده از Simscape Driveline بررسی می‌شود. مدل ارائه‌شده علاوه بر نمایش رفتار پایه مبدل در حالت انتقال توان از موتور به گیربکس و حالت انتقال توان معکوس، امکان بررسی عملکرد کلاچ قفل‌کننده و استخراج مشخصه‌های کاری مبدل را نیز فراهم می‌کند. این مدل دارای سه سناریوی شبیه‌سازی مختلف است که عبارت‌اند از قفل‌شدن پایه، آزمون حالت رانندگی و آزمون حالت حرکت در جهت عکس انتقال توان.

اهداف شبیه‌سازی مبدل گشتاور

هدف اصلی این مدل، بررسی رفتار مبدل گشتاور در دو حالت کاری متفاوت و تحلیل تأثیر کلاچ قفل‌کننده بر عملکرد سیستم انتقال قدرت است. برای دستیابی به این هدف، سرعت چرخش اجزای ورودی و خروجی، گشتاورهای منتقل‌شده و شرایط فعال‌شدن کلاچ در سناریوهای مختلف مورد بررسی قرار می‌گیرند.

مهم‌ترین اهداف این شبیه‌سازی عبارت‌اند از:

• بررسی عملکرد مبدل گشتاور در حالت رانندگی (Drive Mode)، زمانی که توان از سمت موتور به گیربکس منتقل می‌شود.
• تحلیل رفتار مبدل در حالت حرکت در جهت عکس انتقال توان یا حالت Coast Mode.
• بررسی عملکرد کلاچ قفل‌کننده و تأثیر آن بر اختلاف سرعت بین اجزای ورودی و خروجی.
• استخراج مشخصه‌های عملکردی مبدل گشتاور در نسبت‌های سرعت مختلف.
• تحلیل بازده مبدل گشتاور به‌عنوان تابعی از نسبت سرعت.
• مقایسه رفتار مبدل در دو حالت رانندگی و حرکت در جهت عکس انتقال توان.
• بررسی اثر فشار اعمال‌شده به کلاچ قفل‌کننده بر وضعیت اتصال مکانیکی سیستم.

این اهداف به مهندسان کمک می‌کنند تا پیش از اجرای آزمون‌های عملی، رفتار دینامیکی مبدل گشتاور را در شرایط کنترل‌شده بررسی کرده و شناخت دقیق‌تری از عملکرد آن به دست آورند.

معرفی ساختار مبدل گشتاور

مبدل گشتاور هیدرودینامیکی معمولاً از سه بخش اصلی تشکیل می‌شود: پمپ یا ایمپلر (Impeller)، توربین (Turbine) و استاتور (Stator). در این میان، ایمپلر انرژی مکانیکی دریافتی از موتور را به انرژی جریان سیال تبدیل می‌کند. جریان سیال پس از عبور از پره‌های ایمپلر به توربین برخورد کرده و موجب چرخش آن می‌شود. توربین نیز گشتاور را به محور ورودی گیربکس منتقل می‌کند.

استاتور با تغییر جهت جریان سیال برگشتی، به بهبود انتقال گشتاور در شرایطی که اختلاف سرعت میان ایمپلر و توربین زیاد است کمک می‌کند. در بسیاری از مبدل‌های گشتاور متداول، استاتور از طریق یک کلاچ یک‌طرفه کنترل می‌شود؛ بااین‌حال، جزئیات دقیق ساختار استاتور و نحوه عملکرد آن به مدل مورد استفاده بستگی دارد.

در این شبیه‌سازی، تمرکز اصلی بر بررسی رفتار ورودی و خروجی مبدل گشتاور و عملکرد کلاچ قفل‌کننده است. برای ایجاد شرایط کاری موردنیاز، ایمپلر و توربین به منابع گشتاور و اجزای ترمزی خارجی متصل شده‌اند. این اجزا امکان اعمال بار و کنترل شرایط حرکتی سیستم را فراهم می‌کنند.

۱. ایمپلر یا پمپ مبدل گشتاور

ایمپلر بخش ورودی مبدل گشتاور است که معمولاً به موتور متصل می‌شود. با چرخش ایمپلر، سیال داخل مبدل به حرکت درمی‌آید و انرژی موتور به جریان سیال منتقل می‌شود. میزان گشتاور ورودی و سرعت چرخش ایمپلر از عوامل مؤثر بر وضعیت کاری مبدل هستند.

در مدل شبیه‌سازی، اتصال ایمپلر به منبع گشتاور خارجی این امکان را فراهم می‌کند که شرایط مختلف ورودی بررسی شوند. همچنین، با تغییر شرایط بار و سرعت، می‌توان رفتار سیستم را در محدوده‌های مختلف عملکردی تحلیل کرد.

۲. توربین مبدل گشتاور

توربین در سمت خروجی مبدل قرار دارد و انرژی جریان سیال را به حرکت دورانی تبدیل می‌کند. این بخش معمولاً به محور ورودی گیربکس متصل است و گشتاور انتقال‌یافته را به مجموعه انتقال قدرت تحویل می‌دهد.

سرعت توربین نسبت به سرعت ایمپلر یکی از پارامترهای کلیدی در تحلیل عملکرد مبدل گشتاور است. زمانی که سرعت توربین به‌طور محسوسی کمتر از سرعت ایمپلر باشد، لغزش میان دو بخش وجود دارد. با افزایش سرعت توربین، شرایط انتقال توان تغییر می‌کند و عملکرد مبدل به وضعیت جدیدی وارد می‌شود.

در شبیه‌سازی حاضر، استفاده از منابع گشتاور و ترمزهای خارجی امکان بررسی رفتار توربین را در حالت‌های مختلف بارگذاری فراهم می‌سازد.

۳. کلاچ قفل‌کننده

کلاچ قفل‌کننده یکی از مهم‌ترین اجزای مورد بررسی در این مدل است. وظیفه این کلاچ ایجاد اتصال مکانیکی میان بخش‌های مرتبط با ورودی و خروجی مبدل گشتاور است تا در شرایط مناسب، لغزش هیدرودینامیکی کاهش یابد.

هنگامی که کلاچ قفل‌کننده فعال می‌شود، انتقال توان می‌تواند با لغزش بسیار کمتر و در شرایط قفل کامل، بدون لغزش نسبی در اتصال مکانیکی انجام شود. این وضعیت معمولاً باعث کاهش تلفات ناشی از لغزش سیال و بهبود بازده انتقال قدرت می‌شود. بااین‌حال، میزان بهبود بازده به شرایط بار، سرعت و نحوه کنترل کلاچ بستگی دارد.

در این مدل، کلاچ قفل‌کننده به یک منبع فشار خارجی متصل شده است. این منبع برای کنترل وضعیت کلاچ به کار می‌رود و امکان بررسی شرایط درگیری و آزادشدن آن را در سناریوهای مختلف فراهم می‌کند.

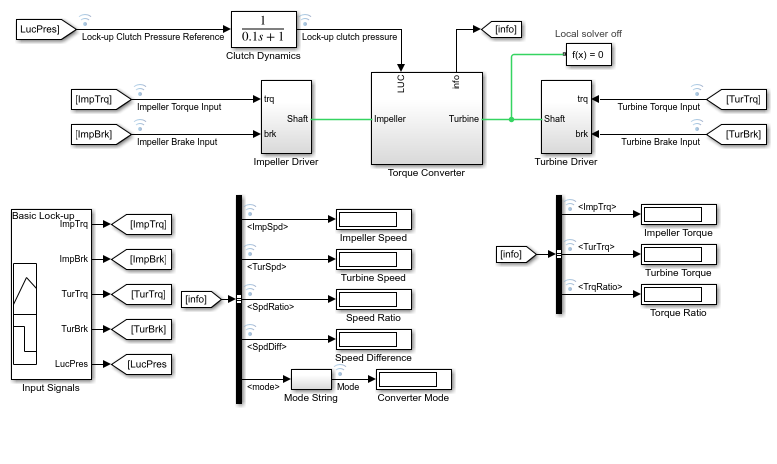

معرفی ساختار مدل در MATLAB و Simscape Driveline

مدل ارائه‌شده از چند بخش اصلی تشکیل شده است که هرکدام وظیفه مشخصی در شبیه‌سازی سیستم انتقال قدرت دارند. بخش مرکزی مدل، زیرسیستم مبدل گشتاور است که رفتار انتقال گشتاور را میان ایمپلر و توربین بازنمایی می‌کند. در کنار آن، منابع گشتاور، ترمزها و منبع فشار کلاچ قرار دارند.

یکی از ویژگی‌های مهم این مدل، امکان انتخاب سناریوی شبیه‌سازی از طریق بلوک سیگنال ورودی (Input Signal) است. این بلوک شرایط اجرای آزمون را تعیین می‌کند و به کاربر اجازه می‌دهد بدون نیاز به ایجاد مدل‌های مستقل، چند نوع رفتار عملیاتی را بررسی کند.

ساختار کلی مدل را می‌توان به اجزای زیر تقسیم کرد:

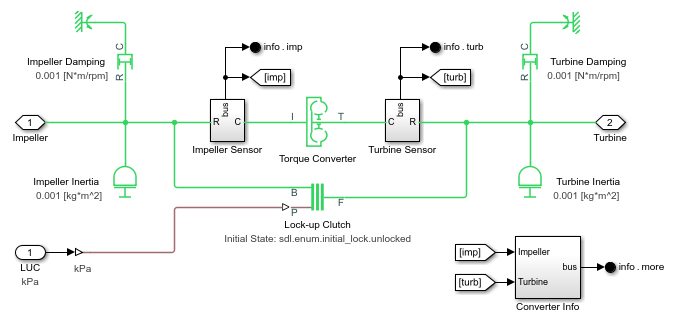

• زیرسیستم مبدل گشتاور: وظیفه شبیه‌سازی رفتار مبدل و انتقال گشتاور میان بخش ورودی و خروجی را بر عهده دارد.
• منابع گشتاور خارجی: برای اعمال گشتاور محرک یا ایجاد شرایط بارگذاری روی بخش‌های مختلف سیستم استفاده می‌شوند.
• ترمزهای خارجی: امکان اعمال مقاومت مکانیکی و کنترل وضعیت حرکتی اجزای سیستم را فراهم می‌کنند.
• منبع فشار کلاچ: برای کنترل درگیری و آزادشدن کلاچ قفل‌کننده به کار می‌رود.
• بلوک سیگنال ورودی: سناریوی موردنظر را انتخاب می‌کند و سیگنال‌های کنترلی لازم برای اجرای آزمون را فراهم می‌سازد.
• بخش ثبت و نمایش نتایج: برای مشاهده متغیرهای عملکردی و رسم نمودارهای حاصل از شبیه‌سازی استفاده می‌شود.

ترکیب این اجزا امکان بررسی رفتار مبدل گشتاور را در شرایط مختلف فراهم می‌کند. از آنجا که سیستم شامل اجزای مکانیکی و یک کلاچ با عملکرد کنترلی است، استفاده از محیط فیزیکی Simscape Driveline برای مدل‌سازی رفتار اجزا و تحلیل پاسخ دینامیکی سیستم مناسب است.

سناریوهای مختلف شبیه‌سازی

در این مدل سه سناریوی اصلی برای بررسی عملکرد مبدل گشتاور در نظر گرفته شده است. هر سناریو هدف مشخصی دارد و اطلاعات متفاوتی درباره رفتار سیستم ارائه می‌دهد.

۱. سناریوی Basic Lock-up

سناریوی Basic Lock-up برای بررسی رفتار پایه مبدل گشتاور در دو حالت رانندگی و حرکت در جهت عکس انتقال توان طراحی شده است. در این حالت، عملکرد کلاچ قفل‌کننده نیز در کنار رفتار اصلی مبدل بررسی می‌شود.

با شروع شبیه‌سازی، مبدل گشتاور وارد حالت رانندگی می‌شود و کلاچ قفل‌کننده درگیر است. پس از سپری‌شدن بخشی از فرایند، سیستم به حالت Coast Mode تغییر وضعیت می‌دهد و کلاچ قفل‌کننده مجدداً در وضعیت درگیری قرار می‌گیرد.

در نمودارهای این سناریو، نواحی دارای پس‌زمینه سبزرنگ نشان‌دهنده بازه‌هایی هستند که کلاچ قفل‌کننده فعال است. این نواحی به کاربر کمک می‌کنند تا وضعیت کلاچ را با تغییرات سرعت و گشتاور مقایسه کند.

تحلیل این سناریو برای درک ارتباط میان وضعیت کلاچ و رفتار دینامیکی مبدل اهمیت دارد. به‌عنوان مثال، می‌توان بررسی کرد که در بازه فعال‌بودن کلاچ، سرعت اجزای مرتبط چگونه تغییر می‌کند و در چه شرایطی اختلاف سرعت کاهش می‌یابد.

البته در تفسیر نمودارها باید توجه داشت که فعال‌بودن کلاچ لزوماً به معنای برقراری قفل کامل در تمام لحظات گذرا نیست. پاسخ واقعی به مشخصات مدل کلاچ، فشار اعمالی و شرایط دینامیکی سیستم بستگی دارد.

۲. سناریوی Drive Mode Test

سناریوی Drive Mode Test برای بررسی مشخصه‌های عملکردی مبدل گشتاور در حالت رانندگی استفاده می‌شود. در این وضعیت، انتقال توان به‌صورت معمول از سمت ورودی محرک به سمت خروجی انجام می‌گیرد.

در این آزمون، نسبت سرعت تغییر داده می‌شود تا رفتار مبدل در شرایط کاری مختلف بررسی شود. نسبت سرعت یکی از پارامترهای اصلی در ارزیابی عملکرد مبدل گشتاور است و معمولاً از تقسیم سرعت زاویه‌ای توربین بر سرعت زاویه‌ای ایمپلر به دست می‌آید.

رابطه نسبت سرعت به‌صورت زیر تعریف می‌شود:

Speed Ratio = ω_turbine / ω_impeller

در این رابطه، ω_turbine سرعت زاویه‌ای توربین و ω_impeller سرعت زاویه‌ای ایمپلر است. در صورتی که سرعت زاویه‌ای ایمپلر غیرصفر باشد، این نسبت معیاری برای مقایسه سرعت بخش خروجی با بخش ورودی فراهم می‌کند.

در حالت‌هایی که سرعت توربین به‌طور قابل‌توجهی کمتر از سرعت ایمپلر است، نسبت سرعت مقدار کمتری خواهد داشت. با افزایش سرعت توربین و نزدیک‌شدن آن به سرعت ایمپلر، نسبت سرعت افزایش پیدا می‌کند.

در آزمون Drive Mode Test، تغییر نسبت سرعت امکان بررسی نمودارهای مشخصه مبدل، از جمله بازده برحسب نسبت سرعت را فراهم می‌سازد. این نمودارها نشان می‌دهند که عملکرد مبدل در تمام شرایط کاری یکسان نیست و بازده آن با تغییر شرایط حرکتی و انتقال توان تغییر می‌کند.

۳. سناریوی Coast Mode Test

سناریوی Coast Mode Test برای بررسی عملکرد مبدل گشتاور در حالت حرکت در جهت عکس انتقال توان طراحی شده است. در چنین شرایطی، جهت جریان توان در سیستم نسبت به حالت رانندگی معمولی تغییر می‌کند؛ برای مثال، ممکن است بار یا چرخ‌های خودرو از طریق سیستم انتقال قدرت بر بخش‌های بالادست گشتاور وارد کنند.

در این حالت نیز نسبت سرعت تغییر داده می‌شود تا مشخصه‌های عملکردی مبدل در شرایط مختلف استخراج شوند. نتایج این آزمون امکان بررسی رفتار مبدل در شرایطی را فراهم می‌کنند که انتقال توان در جهت معمول موتور به گیربکس انجام نمی‌شود.

تفاوت میان Drive Mode و Coast Mode از نظر جهت انتقال توان اهمیت زیادی دارد. رفتار گشتاور، وضعیت بارگذاری و بازده مؤثر سیستم ممکن است در این دو حالت متفاوت باشد. بنابراین، بررسی جداگانه این دو وضعیت برای شناخت کامل‌تر عملکرد مبدل ضروری است.

همچنین باید توجه داشت که تعریف دقیق حالت Coast Mode در یک مدل شبیه‌سازی به نحوه اتصال منابع، جهت مثبت سرعت و گشتاور و قرارداد علامت‌گذاری مدل وابسته است. در نتیجه، برای تفسیر دقیق نمودارها باید جهت توان و علامت متغیرهای اندازه‌گیری‌شده نیز در نظر گرفته شوند.

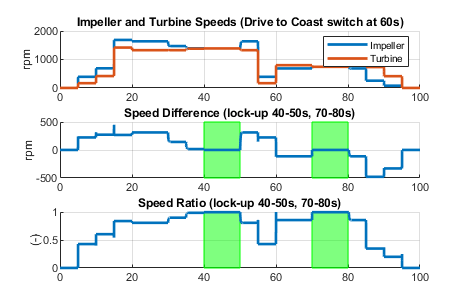

تحلیل نتایج شبیه‌سازی در حالت Basic Lock-up

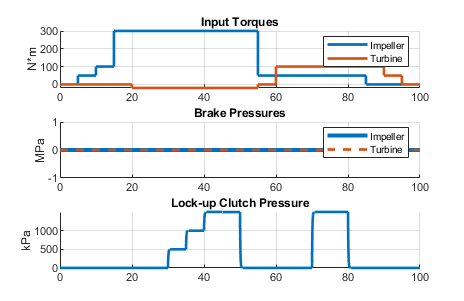

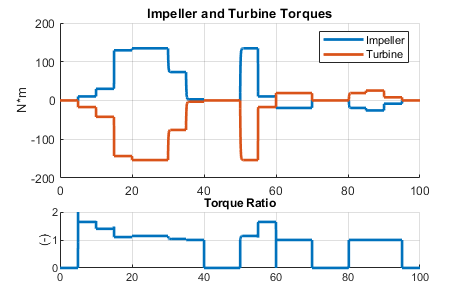

در سناریوی Basic Lock-up، نمودارهای خروجی رفتار سیستم را در طول تغییر وضعیت میان دو حالت کاری نمایش می‌دهند. طبق روند تعریف‌شده در مدل، سیستم ابتدا وارد حالت رانندگی می‌شود و کلاچ قفل‌کننده درگیر است. سپس حالت کاری مبدل تغییر می‌کند و سیستم وارد Coast Mode می‌شود؛ در این مرحله نیز کلاچ قفل‌کننده مجدداً درگیر می‌شود.

نواحی سبزرنگ نمودارها بازه‌های زمانی فعال‌بودن کلاچ را مشخص می‌کنند. این علامت‌گذاری بصری کمک می‌کند تا تغییرات متغیرهای مکانیکی با وضعیت کلاچ ارتباط داده شوند.

برای تحلیل نتایج، بررسی چند متغیر اهمیت دارد:

• سرعت زاویه‌ای ایمپلر: نشان می‌دهد بخش ورودی مبدل در طول سناریو چگونه حرکت می‌کند.
• سرعت زاویه‌ای توربین: رفتار بخش خروجی و تغییرات آن نسبت به بخش ورودی را نشان می‌دهد.
• اختلاف سرعت دو بخش: می‌تواند برای بررسی میزان لغزش نسبی و وضعیت اتصال مکانیکی مفید باشد.
• گشتاور ورودی و خروجی: برای ارزیابی نحوه انتقال توان و پاسخ سیستم به تغییر شرایط کاری بررسی می‌شوند.
• وضعیت کلاچ قفل‌کننده: مشخص می‌کند کلاچ در چه بازه‌هایی فعال است و چگونه با سایر متغیرها ارتباط دارد.

در حالت قفل کامل، انتظار می‌رود اختلاف سرعت نسبی میان دو سمت اتصال مکانیکی کلاچ به صفر یا مقداری بسیار نزدیک به صفر برسد. بااین‌حال، هنگام درگیری یا آزادشدن کلاچ، ممکن است پاسخ گذرا مشاهده شود. مدت‌زمان این پاسخ و شکل آن به پارامترهای مدل و نحوه اعمال فشار بستگی دارد.

از سوی دیگر، در زمانی که کلاچ آزاد است، انتقال گشتاور از طریق سازوکار هیدرودینامیکی مبدل انجام می‌شود. در این شرایط، سرعت ورودی و خروجی الزاماً برابر نیست و اختلاف سرعت آن‌ها بخشی از رفتار طبیعی مبدل گشتاور به شمار می‌رود.

این نتایج برای درک تفاوت میان انتقال توان هیدرودینامیکی و انتقال توان از طریق قفل مکانیکی مفید هستند. همچنین، بررسی تغییرات گشتاور و سرعت در زمان تغییر حالت می‌تواند اطلاعات مناسبی درباره پایداری دینامیکی مدل فراهم کند.

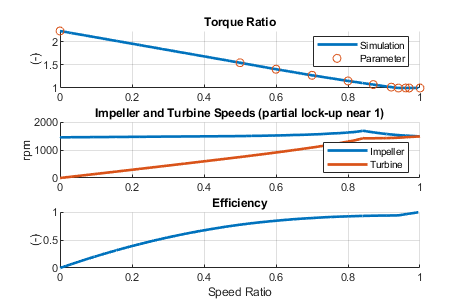

تحلیل مشخصه‌های عملکردی در حالت رانندگی

نمودارهای حاصل از سناریوی Drive Mode Test، مشخصه‌های کاری مبدل گشتاور را در نسبت‌های سرعت مختلف نمایش می‌دهند. هدف از این آزمون آن است که عملکرد سیستم تنها در یک نقطه کاری بررسی نشود، بلکه رفتار آن در محدوده‌ای از شرایط کاری مشخص شود.

یکی از مهم‌ترین کمیت‌های قابل بررسی در این آزمون، بازده مبدل گشتاور است. بازده انتقال توان به‌طور کلی از نسبت توان خروجی به توان ورودی به دست می‌آید. برای یک سیستم دورانی، توان مکانیکی لحظه‌ای را می‌توان از حاصل‌ضرب گشتاور در سرعت زاویه‌ای محاسبه کرد:

P = T × ω

در این رابطه، P توان مکانیکی، T گشتاور و ω سرعت زاویه‌ای است. بنابراین، در شرایطی که جهت انتقال توان مشخص باشد و توان ورودی مثبت و غیرصفر در نظر گرفته شود، بازده را می‌توان به‌صورت نسبت توان خروجی به توان ورودی تعریف کرد:

η = P_out / P_in

برای بیان بازده برحسب درصد، مقدار حاصل در عدد ۱۰۰ ضرب می‌شود.

η(%) = (P_out / P_in) × 100

در کاربردهای واقعی، بازده مبدل گشتاور به عواملی مانند اختلاف سرعت ایمپلر و توربین، میزان گشتاور منتقل‌شده و وضعیت کاری سیستم وابسته است. بخشی از توان ورودی ممکن است در فرایند انتقال هیدرودینامیکی به تلفات تبدیل شود؛ ازاین‌رو، توان خروجی معمولاً با توان ورودی برابر نیست.

نمودار بازده برحسب نسبت سرعت به مهندسان اجازه می‌دهد محدوده‌های کاری مناسب را شناسایی کنند. همچنین می‌توان بررسی کرد که افزایش نسبت سرعت در چه شرایطی با بهبود بازده همراه است و رفتار مبدل هنگام نزدیک‌شدن سرعت توربین به سرعت ایمپلر چگونه تغییر می‌کند.

بااین‌حال، نباید بدون مشاهده مقادیر واقعی نمودارها، مقدار مشخصی برای بیشینه بازده یا محل دقیق آن اعلام کرد. این مقادیر به پارامترهای مدل، شرایط آزمون و داده‌های شبیه‌سازی وابسته هستند.

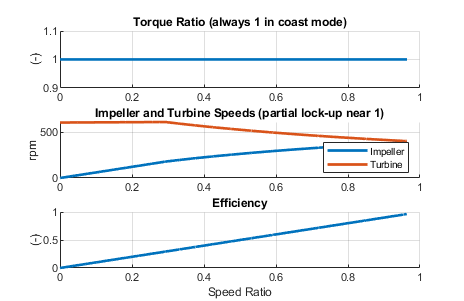

تحلیل مشخصه‌های عملکردی در حالت Coast Mode

در سناریوی Coast Mode Test، مشخصه‌های مبدل گشتاور در شرایطی استخراج می‌شوند که جهت انتقال توان با حالت رانندگی معمولی متفاوت است. بررسی این وضعیت اهمیت دارد؛ زیرا عملکرد مبدل در شرایط تغییر جهت انتقال توان الزاماً با عملکرد آن هنگام رانندگی یکسان نیست.

در این آزمون نیز نسبت سرعت تغییر می‌کند و رفتار مبدل در چند وضعیت کاری مورد بررسی قرار می‌گیرد. نمودارهای حاصل امکان مقایسه مشخصه‌های عملکردی این حالت با نتایج Drive Mode Test را فراهم می‌کنند.

در تحلیل نتایج باید به قرارداد علامت سرعت و گشتاور توجه شود. اگر جهت مثبت گشتاور یا سرعت در مدل به‌گونه‌ای تعریف شده باشد که در حالت Coast Mode برخی مقادیر منفی شوند، استفاده مستقیم از نسبت توان‌ها بدون توجه به جهت جریان توان می‌تواند به تفسیر نادرست بازده منجر شود.

ازاین‌رو، هنگام بررسی بازده در حالت‌های مختلف، ابتدا باید جهت انتقال توان مشخص شود و سپس نسبت توان خروجی مفید به توان ورودی متناظر محاسبه شود. در برخی شرایط گذرا نیز ممکن است انرژی ذخیره‌شده در اجزای دوار بر توان لحظه‌ای اثر بگذارد؛ به همین دلیل، بررسی میانگین توان در یک بازه مناسب می‌تواند از تفسیر اشتباه مقادیر لحظه‌ای جلوگیری کند.

مقایسه نمودارهای Drive Mode و Coast Mode به شناسایی تفاوت‌های رفتاری مبدل در شرایط مختلف کمک می‌کند. این مقایسه می‌تواند برای ارزیابی عملکرد سیستم انتقال قدرت در هنگام کاهش سرعت، رهاکردن پدال گاز و سایر وضعیت‌های مرتبط با تغییر جهت جریان توان مفید باشد.

نقش کلاچ قفل‌کننده در بهبود عملکرد انتقال قدرت

کلاچ قفل‌کننده با ایجاد اتصال مکانیکی میان بخش‌های مرتبط مبدل گشتاور، می‌تواند تلفات ناشی از لغزش هیدرودینامیکی را کاهش دهد. هنگامی که اختلاف سرعت میان ایمپلر و توربین زیاد است، انتقال توان عمدتاً به سازوکار سیال وابسته خواهد بود. در این وضعیت، بخشی از انرژی مکانیکی ورودی در فرایند انتقال توان تلف می‌شود.

با فعال‌شدن کلاچ قفل‌کننده در شرایط مناسب، لغزش نسبی کاهش می‌یابد و انتقال توان با بازده بیشتری انجام می‌شود. این ویژگی در بسیاری از خودروهای اتوماتیک، به‌خصوص در حرکت پایدار و سرعت‌های مناسب، اهمیت دارد.

البته قفل‌کردن کلاچ در همه شرایط بهترین انتخاب نیست. هنگام شروع حرکت، تغییرات شدید بار یا برخی وضعیت‌های گذرا، ممکن است آزادبودن کلاچ یا کنترل تدریجی آن برای حفظ نرمی حرکت و جلوگیری از ضربه‌های مکانیکی مناسب‌تر باشد. در نتیجه، زمان‌بندی درگیری کلاچ باید متناسب با شرایط عملکردی سیستم انتخاب شود.

مدل حاضر با استفاده از منبع فشار خارجی، امکان بررسی وضعیت کلاچ را در سناریوهای تعریف‌شده فراهم می‌کند. با تحلیل هم‌زمان سیگنال فشار، سرعت اجزای دوار و گشتاورهای انتقال‌یافته، می‌توان شناخت دقیق‌تری از ارتباط میان فرمان کنترلی کلاچ و پاسخ مکانیکی سیستم به دست آورد.

مراحل اجرای شبیه‌سازی در MATLAB

برای اجرای این شبیه‌سازی، لازم است محیط MATLAB و محصولات موردنیاز مدل، به‌ویژه Simulink و Simscape Driveline، در دسترس باشند. سپس می‌توان مدل نمونه را باز کرد و سناریوی موردنظر را برای اجرا انتخاب کرد.

مراحل کلی انجام شبیه‌سازی به شرح زیر است:

1. بازکردن مدل: مدل نمونه Torque Converter in Two-Mode Modeling را در محیط MATLAB باز کنید.
2. بررسی ساختار مدل: اتصالات مبدل گشتاور، منابع گشتاور، ترمزها و منبع فشار کلاچ را بررسی کنید تا نقش هر بخش مشخص شود.
3. انتخاب سناریوی آزمون: از طریق بلوک Input Signal، یکی از سه حالت Basic Lock-up، Drive Mode Test یا Coast Mode Test را انتخاب کنید.
4. بررسی پارامترها: پارامترهای مربوط به اجزای مکانیکی و شرایط اعمال بار را بررسی کنید. برای مقایسه معتبر، پارامترها باید با هدف آزمون سازگار باشند.
5. اجرای شبیه‌سازی: مدل را اجرا کنید و اجازه دهید محاسبات مربوط به سناریوی انتخاب‌شده انجام شوند.
6. مشاهده نمودارها: نمودارهای سرعت، گشتاور، وضعیت کلاچ و مشخصه‌های عملکردی را بررسی کنید.
7. مقایسه نتایج: نتایج دو حالت Drive Mode و Coast Mode را با یکدیگر مقایسه کنید و تأثیر شرایط کاری بر بازده را تحلیل کنید.

نام دقیق برخی متغیرهای خروجی، تنظیمات حل‌گر و مقادیر پارامترها به نسخه مدل و پیکربندی نمونه بستگی دارد. بنابراین، برای اجرای دقیق مدل باید از تنظیمات موجود در همان فایل نمونه استفاده شود و از فرض‌کردن مقادیر عددی ارائه‌نشده خودداری کرد.

پارامترهای مهم برای ارزیابی نتایج

برای تحلیل مهندسی این شبیه‌سازی، بهتر است تنها به مشاهده شکل کلی نمودارها اکتفا نشود. ثبت و بررسی کمیت‌های اصلی سیستم، امکان ارزیابی دقیق‌تر رفتار مبدل گشتاور را فراهم می‌کند.

مهم‌ترین پارامترهای قابل بررسی عبارت‌اند از:

• سرعت ورودی: سرعت زاویه‌ای ایمپلر که وضعیت حرکت سمت محرک را مشخص می‌کند.
• سرعت خروجی: سرعت زاویه‌ای توربین که رفتار سمت خروجی مبدل را نشان می‌دهد.
• نسبت سرعت: نسبت سرعت توربین به سرعت ایمپلر که برای استخراج مشخصه‌های کاری استفاده می‌شود.
• گشتاور ورودی: گشتاور اعمال‌شده به بخش ورودی مبدل.
• گشتاور خروجی: گشتاور منتقل‌شده به بخش خروجی سیستم.
• فشار کلاچ: سیگنال مربوط به اعمال فشار و کنترل وضعیت کلاچ قفل‌کننده.
• بازده انتقال توان: نسبت توان خروجی مفید به توان ورودی، با درنظرگرفتن جهت جریان توان و شرایط اندازه‌گیری.

با ثبت این پارامترها می‌توان مشخص کرد که تغییر شرایط ورودی یا بار خروجی چه اثری بر نسبت سرعت، میزان لغزش و بازده دارد. همچنین بررسی هم‌زمان این متغیرها امکان تشخیص بهتر شرایط گذرا و ارزیابی عملکرد کلاچ را فراهم می‌کند.

کاربردهای مهندسی شبیه‌سازی مبدل گشتاور

شبیه‌سازی مبدل گشتاور در محیط MATLAB کاربردهای متعددی در طراحی و تحلیل سیستم‌های انتقال قدرت دارد. این روش به مهندسان اجازه می‌دهد رفتار سیستم را در شرایط مختلف بررسی کنند، بدون آنکه برای هر آزمایش به نمونه فیزیکی و تجهیزات اندازه‌گیری نیاز داشته باشند.

یکی از کاربردهای مهم این شبیه‌سازی، بررسی عملکرد گیربکس‌های اتوماتیک است. مبدل گشتاور در رفتار شروع حرکت، انتقال توان و تغییر شرایط بار نقش دارد؛ بنابراین، شناخت مشخصه‌های آن برای تحلیل عملکرد کلی خودرو اهمیت زیادی دارد.

کاربرد دیگر این مدل، بررسی راهبردهای کنترلی کلاچ قفل‌کننده است. با تغییر الگوی اعمال فشار و مقایسه نتایج، می‌توان اثر زمان‌بندی درگیری کلاچ را بر لغزش و رفتار دینامیکی سیستم بررسی کرد. این موضوع در طراحی راهبردهایی که به کاهش تلفات و حفظ نرمی حرکت کمک می‌کنند اهمیت دارد.

همچنین استخراج مشخصه‌های عملکردی مبدل در نسبت‌های سرعت مختلف می‌تواند در تحلیل بازده سیستم انتقال قدرت مفید باشد. چنین اطلاعاتی برای مقایسه شرایط کاری و شناسایی محدوده‌های عملکرد مناسب کاربرد دارند.

از دیگر کاربردهای مدل می‌توان به آموزش مباحث سیستم‌های انتقال قدرت، بررسی مفاهیم گشتاور و سرعت زاویه‌ای، تحلیل توان مکانیکی و آشنایی با مدل‌سازی اجزای مکانیکی در Simscape Driveline اشاره کرد.

جمع‌بندی

شبیه‌سازی Torque Converter in Two-Mode Modeling نمونه‌ای کاربردی برای بررسی عملکرد مبدل گشتاور و کلاچ قفل‌کننده در سیستم‌های انتقال قدرت است. این مدل سه سناریوی Basic Lock-up، Drive Mode Test و Coast Mode Test را در اختیار کاربر قرار می‌دهد تا رفتار مبدل در شرایط مختلف تحلیل شود.

در سناریوی Basic Lock-up، تغییر وضعیت سیستم میان حالت رانندگی و حالت حرکت در جهت عکس انتقال توان همراه با بررسی عملکرد کلاچ قفل‌کننده انجام می‌شود. نواحی سبزرنگ نمودارها بازه‌های فعال‌بودن کلاچ را نشان می‌دهند و امکان مقایسه وضعیت کلاچ با تغییرات سرعت و گشتاور را فراهم می‌کنند.

در دو سناریوی Drive Mode Test و Coast Mode Test، نسبت سرعت تغییر داده می‌شود تا مشخصه‌های عملکردی مبدل در شرایط مختلف استخراج شوند. نمودار بازده برحسب نسبت سرعت از جمله نتایج مهم این آزمون‌ها است و به بررسی رابطه میان شرایط حرکتی و کیفیت انتقال توان کمک می‌کند.

در مجموع، این شبیه‌سازی ابزاری مناسب برای شناخت رفتار مبدل گشتاور، بررسی تفاوت انتقال توان هیدرودینامیکی و اتصال مکانیکی، تحلیل نقش کلاچ قفل‌کننده و مطالعه مشخصه‌های عملکردی سیستم در محیط MATLAB و Simscape Driveline به شمار می‌رود. استفاده از این مدل می‌تواند در آموزش، تحلیل مهندسی و توسعه راهبردهای کنترلی سیستم‌های انتقال قدرت خودرو مفید باشد.
