مقدمه
گیربکس یکی از مهم‌ترین اجزای سامانه انتقال قدرت در وسایل نقلیه و بسیاری از سامانه‌های مکانیکی است. وظیفه اصلی گیربکس، انتقال توان مکانیکی از منبع تولید توان به بار و در عین حال فراهم‌کردن نسبت‌های مختلف سرعت و گشتاور است. تغییر نسبت انتقال به سیستم اجازه می‌دهد تا در شرایط کاری مختلف، بین سرعت چرخش و گشتاور مورد نیاز تعادل مناسبی ایجاد شود. در این زمینه، شبیه‌سازی رفتار گیربکس پیش از ساخت نمونه فیزیکی می‌تواند اطلاعات ارزشمندی درباره سرعت شفت‌ها، نحوه درگیری اجزای انتقال قدرت و پاسخ گذرای سیستم ارائه دهد.
در محیط Matlab و به‌طور ویژه در مجموعه Simscape Driveline، امکان مدل‌سازی سامانه‌های انتقال قدرت با استفاده از اجزای مکانیکی مختلف وجود دارد. یکی از نمونه‌های ساده و آموزشی در این محیط، شبیه‌سازی یک گیربکس دو سرعته است. این مدل، ساختاری نسبتاً ساده دارد اما مفاهیم مهمی مانند انتخاب دنده، درگیری و آزادشدن کلاچ‌ها، انتقال سرعت بین شفت‌ها و کنترل ترمز را به‌صورت عملی نشان می‌دهد.
در این شبیه‌سازی، دو کلاچ برای انتخاب یکی از دو دنده مورد استفاده قرار می‌گیرند. علاوه بر این، یک ترمز به شفت خروجی متصل شده است که می‌توان عملکرد آن را به‌صورت مستقل کنترل کرد. تغییر وضعیت کلاچ‌ها و ترمز باعث تغییر سرعت شفت محرک و شفت خروجی می‌شود و نتایج این تغییرات از طریق قابلیت Simscape
Logging قابل بررسی است.
ساختار کلی گیربکس دو سرعته
گیربکس دو سرعته از دیدگاه مفهومی، سیستمی است که می‌تواند بین دو نسبت انتقال متفاوت انتخاب انجام دهد. هر نسبت انتقال، رابطه مشخصی بین سرعت و گشتاور ورودی و خروجی ایجاد می‌کند. در ساده‌ترین حالت، زمانی که دنده اول انتخاب می‌شود، شفت خروجی با نسبت مشخصی نسبت به شفت ورودی حرکت می‌کند و با انتخاب دنده دوم، این رابطه تغییر می‌کند.
در مدل ارائه‌شده در Matlab، انتخاب دنده توسط دو کلاچ انجام می‌شود. هر کلاچ به یکی از مسیرهای انتقال قدرت مربوط است و با درگیر یا آزاد شدن آن، مسیر مناسب برای انتقال حرکت انتخاب می‌شود. بنابراین، کنترل وضعیت کلاچ‌ها نقش مهمی در تعیین نسبت انتقال نهایی دارد.
این ساختار از نظر آموزشی اهمیت زیادی دارد، زیرا در یک مدل نسبتاً ساده می‌توان رفتار یک سامانه انتقال قدرت چندحالته را مشاهده کرد. در سیستم واقعی نیز انتخاب دنده معمولاً به کمک مجموعه‌ای از کلاچ‌ها، ترمزها، چرخ‌دنده‌ها و مکانیزم‌های کنترلی انجام می‌شود؛ بنابراین مدل دو سرعته می‌تواند مبنایی برای درک ساختارهای پیچیده‌تر انتقال قدرت باشد.
نقش دو
کلاچ در انتخاب دنده
یکی از اجزای اصلی این شبیه‌سازی، دو کلاچ هستند که تعیین می‌کنند کدام مسیر انتقال قدرت فعال باشد. هر کلاچ را می‌توان به‌عنوان یک عنصر کنترلی در نظر گرفت که با درگیر شدن، ارتباط مکانیکی موردنظر را برقرار می‌کند و با آزاد شدن، آن مسیر را از مدار انتقال قدرت خارج می‌سازد.
هنگامی که کلاچ مربوط به دنده اول درگیر است، سیستم در حالت دنده اول کار می‌کند. در این وضعیت، سرعت و گشتاور شفت خروجی مطابق نسبت انتقال مربوط به مسیر اول تعیین می‌شود. با تغییر وضعیت کلاچ‌ها و فعال‌شدن مسیر دوم، نسبت انتقال تغییر می‌کند و در نتیجه سرعت شفت خروجی نیز نسبت به حالت قبلی تغییر خواهد کرد.
در یک شبیه‌سازی دقیق، زمان‌بندی درگیری و آزادشدن کلاچ‌ها اهمیت زیادی دارد. اگر تغییر وضعیت کلاچ‌ها به‌صورت ناگهانی انجام شود، ممکن است در سرعت شفت‌ها تغییرات گذرا ایجاد شود. این تغییرات در نمودارهای سرعت قابل مشاهده هستند و می‌توانند اطلاعاتی درباره کیفیت فرآیند تعویض دنده در اختیار کاربر قرار دهند.
ترمز متصل به شفت خروجی
علاوه بر دو کلاچ، در این مدل یک ترمز به شفت خروجی متصل شده است. عملکرد ترمز به‌صورت مستقل قابل کنترل است و به همین دلیل می‌توان تأثیر اعمال ترمز بر رفتار دینامیکی سامانه انتقال قدرت را بررسی کرد.
ترمز در یک سامانه مکانیکی وظیفه ایجاد گشتاور مقاوم در برابر حرکت را بر عهده دارد. هنگامی که ترمز فعال می‌شود، سرعت شفت خروجی کاهش پیدا می‌کند و بسته به شرایط سیستم ممکن است حرکت خروجی برای مدتی محدود یا متوقف شود. در شبیه‌سازی Matlab، این فرآیند به‌صورت تغییر در سرعت شفت‌ها قابل مشاهده است.
استفاده از ترمز در این مدل تنها برای بررسی عملکرد ترمز نیست، بلکه امکان مطالعه تعامل بین اجزای انتقال قدرت را نیز فراهم می‌کند. برای مثال، هنگامی که یک دنده فعال است و ترمز به شفت خروجی اعمال می‌شود، رفتار شفت ورودی و خروجی ممکن است نسبت به حالتی که ترمز آزاد است کاملاً متفاوت باشد.
مدل‌سازی مکانیکی در Simscape Driveline
برای شبیه‌سازی سامانه‌های انتقال قدرت، Simscape Driveline مجموعه‌ای از بلوک‌های تخصصی مکانیکی را در اختیار کاربر قرار می‌دهد. این بلوک‌ها امکان ایجاد مدل‌هایی را فراهم می‌کنند که در آن‌ها سرعت زاویه‌ای، گشتاور، اینرسی، اصطکاک، نسبت انتقال و وضعیت اجزای مکانیکی در کنار یکدیگر بررسی می‌شوند.

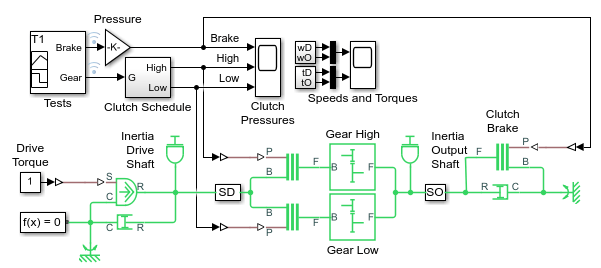

در مدل گیربکس دو سرعته، اجزای مختلف به شکلی به یکدیگر متصل شده‌اند که مسیرهای انتقال قدرت مشخصی ایجاد شود. ورودی سیستم از طریق شفت محرک وارد مجموعه انتقال قدرت شده و پس از عبور از مسیر انتخاب‌شده، به شفت خروجی منتقل می‌شود.
مزیت اصلی استفاده از Simscape در این نوع شبیه‌سازی، امکان مدل‌سازی فیزیکی سیستم است. به جای آنکه تمام معادلات دینامیکی به‌صورت دستی استخراج و در قالب بلوک‌های ریاضی پیاده‌سازی شوند، ارتباط مکانیکی بین اجزا توسط عناصر فیزیکی مدل می‌شود. سپس نرم‌افزار معادلات حاکم بر سیستم را در زمان اجرای شبیه‌سازی حل می‌کند.
نحوه تغییر سرعت شفت‌ها
یکی از مهم‌ترین خروجی‌های این شبیه‌سازی، سرعت شفت محرک و شفت خروجی است. با تغییر وضعیت کلاچ‌ها و ترمز، سرعت این دو شفت نیز تغییر می‌کند. بررسی این سرعت‌ها به کاربر کمک می‌کند تا ارتباط بین انتخاب دنده و عملکرد مکانیکی سیستم را بهتر درک کند.
در شرایطی که یک کلاچ درگیر است، نسبت انتقال مربوط به همان مسیر بر رفتار سرعت خروجی حاکم خواهد بود. با تغییر دنده، نسبت انتقال جدید وارد مدار می‌شود و سرعت خروجی مطابق شرایط جدید تغییر می‌کند. این تغییر ممکن است به شکل یک گذرای کوتاه در نمودار ظاهر شود و پس از آن سیستم به وضعیت جدید خود برسد.
از دیدگاه مهندسی، بررسی این گذراها اهمیت زیادی دارد. در یک سیستم انتقال قدرت واقعی، تعویض دنده باید به شکلی انجام شود که تغییرات ناگهانی سرعت و گشتاور تا حد امکان کنترل شوند. تغییرات شدید می‌توانند باعث ایجاد ضربه مکانیکی، افزایش تنش در اجزا و کاهش کیفیت عملکرد سیستم شوند.
تحلیل نتایج شبیه‌سازی

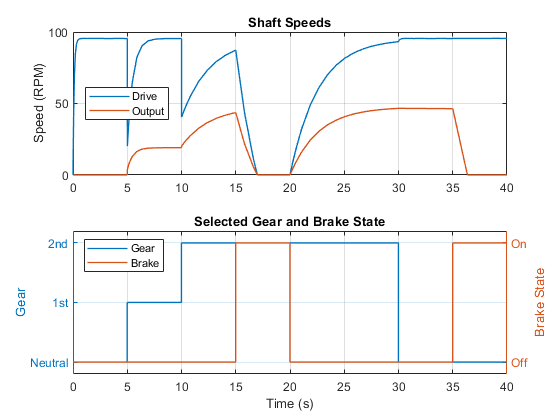

برای بررسی نتایج، این نمونه از قابلیت Simscape Logging استفاده می‌کند. این قابلیت امکان ثبت و مشاهده متغیرهای فیزیکی سیستم را در طول اجرای شبیه‌سازی فراهم می‌کند. در این مدل، سرعت شفت محرک و سرعت شفت خروجی از جمله متغیرهایی هستند که برای تحلیل رفتار سیستم مورد توجه قرار می‌گیرند.
نمودارهای حاصل می‌توانند زمان درگیری و آزادشدن کلاچ‌ها و ترمز و اثر آن‌ها بر سرعت شفت‌ها را نشان دهند. با مقایسه بخش‌های مختلف نمودار می‌توان مشخص کرد که در چه زمان‌هایی دنده تغییر کرده است و سیستم پس از هر تغییر وضعیت چگونه به حالت جدید رسیده است.
اگر سرعت شفت خروجی در یک بازه زمانی تغییر محسوسی داشته باشد، می‌توان بررسی کرد که آیا این تغییر ناشی از انتخاب دنده، اعمال ترمز یا ترکیبی از هر دو عامل بوده است. این نوع تحلیل در طراحی و ارزیابی سیستم‌های انتقال قدرت اهمیت بالایی دارد.
اهمیت شبیه‌سازی تعویض دنده
تعویض دنده یکی از فرآیندهای دینامیکی مهم در گیربکس است. در یک مدل ساده، ممکن است تصور شود که تغییر دنده تنها به معنای تغییر نسبت انتقال است، اما در یک سیستم واقعی، درگیری و آزادشدن کلاچ‌ها می‌تواند باعث ایجاد پدیده‌های گذرا شود.
با استفاده از شبیه‌سازی در Matlab می‌توان قبل از پیاده‌سازی فیزیکی، شرایط مختلف تعویض دنده را بررسی کرد. برای مثال، می‌توان زمان درگیری کلاچ اول، زمان آزادشدن آن و زمان درگیری کلاچ دوم را تغییر داد و تأثیر این تغییرات را بر سرعت شفت خروجی ارزیابی کرد.
همچنین می‌توان شرایطی را بررسی کرد که در آن ترمز خروجی در زمان‌های مختلف فعال شود. این کار به مهندس اجازه می‌دهد رفتار سیستم را در شرایط کاری متفاوت بررسی کند و نقاطی را که ممکن است باعث ایجاد ناپایداری یا تنش مکانیکی شوند، شناسایی کند.
کاربرد آموزشی مدل دو سرعته
مدل گیربکس دو سرعته برای آموزش مفاهیم سیستم‌های انتقال قدرت نیز بسیار مناسب است. این مدل نسبت به سامانه‌های انتقال قدرت چندسرعته پیچیدگی کمتری دارد و به همین دلیل کاربر می‌تواند ارتباط بین کلاچ، دنده، شفت ورودی، شفت خروجی و ترمز را به‌صورت مستقیم بررسی کند.
دانشجویان مهندسی مکانیک، خودرو، مکاترونیک و کنترل می‌توانند از چنین شبیه‌سازی‌هایی برای درک بهتر رفتار سیستم‌های مکانیکی استفاده کنند. همچنین این مدل برای افرادی که قصد دارند با Simscape Driveline کار کنند، نمونه‌ای مناسب برای شروع مدل‌سازی سامانه‌های انتقال قدرت محسوب می‌شود.
پس از درک ساختار این مدل، می‌توان آن را توسعه داد و اجزای بیشتری به آن اضافه کرد. برای مثال، افزودن دنده‌های بیشتر، مدل‌سازی اینرسی‌های مختلف، بررسی اصطکاک کلاچ، اعمال بار متغیر به خروجی و ایجاد منطق کنترلی برای انتخاب خودکار دنده می‌تواند مدل را به یک سامانه انتقال قدرت پیشرفته‌تر تبدیل کند.
امکان توسعه شبیه‌سازی
یکی از مزیت‌های اصلی مدل‌سازی در Matlab این است که مدل اولیه می‌تواند به‌عنوان پایه‌ای برای پروژه‌های پیچیده‌تر مورد استفاده قرار گیرد. در یک مدل توسعه‌یافته، می‌توان کنترل‌کننده‌ای طراحی کرد که بر اساس سرعت شفت ورودی، سرعت خروجی یا شرایط بار، دنده مناسب را انتخاب کند.
همچنین می‌توان عملکرد گیربکس را تحت بارهای مختلف بررسی کرد. تغییر بار خروجی می‌تواند باعث تغییر گشتاور و سرعت شفت‌ها شود و در نتیجه رفتار کلاچ‌ها هنگام تعویض دنده نیز تغییر کند. این شرایط امکان تحلیل دقیق‌تر عملکرد سامانه را فراهم می‌کند.
از سوی دیگر، می‌توان پارامترهای مکانیکی مانند اینرسی شفت‌ها، ضرایب اصطکاک و نسبت انتقال دنده‌ها را تغییر داد و اثر آن‌ها را بر پاسخ سیستم بررسی کرد. این نوع تحلیل پارامتریک یکی از کاربردهای مهم شبیه‌سازی در مراحل طراحی و ارزیابی سیستم‌های انتقال قدرت است.
جمع‌بندی
شبیه‌سازی گیربکس دو سرعته در Matlab و Simscape Driveline نمونه‌ای ساده اما کاربردی برای بررسی اصول عملکرد سیستم‌های انتقال قدرت است. در این مدل، دو کلاچ برای انتخاب دنده‌ها استفاده می‌شوند و یک ترمز نیز به شفت خروجی متصل است که می‌توان آن را به‌صورت مستقل کنترل کرد. تغییر وضعیت این اجزا باعث تغییر رفتار سرعت شفت محرک و شفت خروجی می‌شود.
استفاده از Simscape Logging امکان ثبت و تحلیل این تغییرات را فراهم می‌کند و کاربر می‌تواند تأثیر درگیری و آزادشدن کلاچ‌ها و همچنین عملکرد ترمز را بر پاسخ سیستم مشاهده کند. این ویژگی باعث می‌شود مدل علاوه بر کاربرد آموزشی، برای بررسی مفاهیم مهمی مانند نسبت انتقال، رفتار گذرا، تعویض دنده و تعامل اجزای مکانیکی نیز مفید باشد.
در مجموع، شبیه‌سازی گیربکس دو سرعته می‌تواند نقطه شروع مناسبی برای مدل‌سازی سامانه‌های انتقال قدرت پیچیده‌تر باشد. با توسعه همین ساختار می‌توان گیربکس‌های چندسرعته، سامانه‌های کنترل تعویض دنده و حتی ساختارهای پیشرفته‌تر انتقال قدرت را در محیط Matlab و Simscape بررسی و ارزیابی کرد.
