چکیده

مبدل‌های DC-DC از مهم‌ترین اجزای الکترونیک قدرت در سیستم‌های مدرن به شمار می‌روند. یکی از پرکاربردترین انواع این مبدل‌ها، مبدل کاهنده (Buck Converter) است که وظیفه آن کاهش سطح ولتاژ DC ورودی به یک مقدار کمتر و پایدار در خروجی می‌باشد. در این مقاله، یک مبدل کاهنده که ولتاژ 30 ولت DC را به 15 ولت DC تنظیم‌شده تبدیل می‌کند مورد بررسی قرار گرفته و جنبه‌های مختلف مدل‌سازی، طراحی اجزای قدرت، تحلیل کنترل و شبیه‌سازی در محیط Matlab/Simulink مورد بحث قرار می‌گیرد. همچنین اثرات مدل‌سازی دقیق کلیدهای MOSFET، طراحی فیلتر خروجی شامل سلف و خازن، و عملکرد کنترل‌کننده PI در دو حالت پیوسته و گسسته تحلیل می‌شود.

1. مقدمه

با گسترش کاربرد سیستم‌های الکترونیک قدرت در صنایع مختلف از جمله خودروهای الکتریکی، منابع تغذیه سوئیچینگ، تجهیزات مخابراتی و سیستم‌های انرژی تجدیدپذیر، نیاز به مبدل‌های کارآمد و قابل کنترل بیش از پیش احساس می‌شود. مبدل Buck یکی از بنیادی‌ترین توپولوژی‌ها در این حوزه است که به دلیل ساختار ساده، راندمان بالا و قابلیت کنترل مناسب، به طور گسترده مورد استفاده قرار می‌گیرد.

در ساده‌ترین حالت، مبدل Buck با استفاده از یک کلید قدرت (معمولاً MOSFET)، یک دیود هرزگرد، یک سلف و یک خازن، ولتاژ DC ورودی را به سطح پایین‌تر تبدیل می‌کند. کنترل ولتاژ خروجی معمولاً با استفاده از روش PWM و یک حلقه فیدبک مبتنی بر کنترل‌کننده PI انجام می‌شود.

2. ساختار کلی مبدل Buck

ساختار مبدل Buck شامل اجزای اصلی زیر است:

• کلید قدرت (MOSFET): مسئول قطع و وصل جریان ورودی با فرکانس بالا
• دیود هرزگرد: برای تأمین مسیر جریان در زمان خاموش بودن کلید
• سلف (L): ذخیره انرژی و کاهش ریپل جریان
• خازن (C): تثبیت ولتاژ خروجی و کاهش ریپل ولتاژ

در این مدل، ولتاژ ورودی برابر 30 ولت و هدف، تولید ولتاژ پایدار 15 ولت در خروجی است. این موضوع نشان‌دهنده نسبت وظیفه (Duty Cycle) حدود 50 درصد در شرایط ایده‌آل می‌باشد.

3. مدل‌سازی دقیق کلیدهای قدرت (MOSFET)

یکی از نکات مهم در شبیه‌سازی دقیق مبدل‌های سوئیچینگ، مدل‌سازی صحیح MOSFET است. برخلاف مدل‌های ایده‌آل که کلید را به صورت صفر و یک کامل در نظر می‌گیرند، در این مقاله از مدل واقعی MOSFET استفاده شده است که شامل مقاومت روشن (On-Resistance) و ظرفیت گیت می‌باشد.

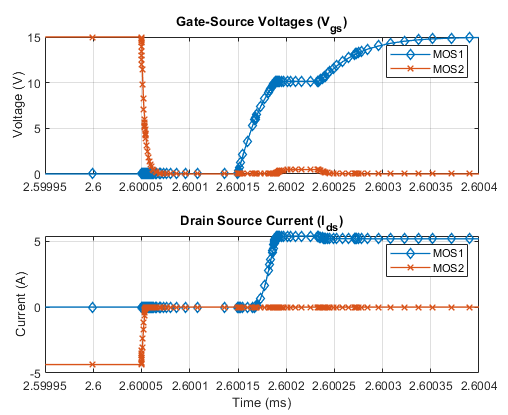

وجود مقاومت روشن باعث ایجاد تلفات هدایتی در حالت روشن بودن کلید می‌شود. همچنین ظرفیت گیت و مقاومت درایور PWM باعث ایجاد تأخیر در زمان روشن و خاموش شدن کلید می‌گردد. این اثرات در تحلیل تلفات سوئیچینگ و راندمان کل سیستم بسیار مهم هستند.

4. طراحی سلف و خازن خروجی

طراحی صحیح سلف و خازن یکی از مراحل کلیدی در عملکرد مناسب مبدل Buck است. سلف نقش اصلی در کاهش ریپل جریان را دارد و خازن وظیفه صاف کردن ولتاژ خروجی را بر عهده دارد.

هرچه مقدار سلف بزرگ‌تر باشد، ریپل جریان کمتر اما پاسخ گذرای سیستم کندتر خواهد شد. از طرف دیگر، افزایش ظرفیت خازن باعث کاهش ریپل ولتاژ می‌شود اما می‌تواند زمان پاسخ سیستم را افزایش دهد. بنابراین طراحی این دو عنصر باید بر اساس یک مصالحه بین پایداری و سرعت پاسخ انجام شود.

5. کنترل‌کننده PI و نقش آن در تنظیم ولتاژ

برای دستیابی به ولتاژ خروجی دقیق 15 ولت، از یک کنترل‌کننده تناسبی-انتگرالی (PI Controller) استفاده شده است. این کنترل‌کننده خطای بین ولتاژ مرجع و ولتاژ خروجی را محاسبه کرده و بر اساس آن سیگنال PWM را تنظیم می‌کند.

کنترل‌کننده PI در دو حالت پیوسته و گسسته قابل پیاده‌سازی است. در حالت پیوسته، کنترلر عملکرد نرم‌تر و دقیق‌تری دارد، اما در سیستم‌های دیجیتال واقعی، نسخه گسسته آن استفاده می‌شود. در این مقاله اثرات گسسته‌سازی بر پایداری و پاسخ سیستم مورد بررسی قرار گرفته است.

6. مدل‌سازی حرارتی و تلفات توان

در سیستم‌های واقعی، MOSFETها دارای تلفات توان هستند که منجر به افزایش دمای اتصال (Junction Temperature) می‌شود. در این مدل، دمای کاری دو MOSFET با استفاده از متغیرهای T_junction1 و T_junction2 تعریف شده است.

افزایش دما باعث تغییر در مقاومت داخلی MOSFET و در نتیجه تغییر در تلفات و راندمان کل سیستم می‌شود. بنابراین تحلیل حرارتی در طراحی مبدل‌های قدرت اهمیت ویژه‌ای دارد. در این شبیه‌سازی، توان تلفاتی به صورت میانگین در هر دوره PWM محاسبه و بررسی شده است.

7. شبیه‌سازی در Matlab/Simulink

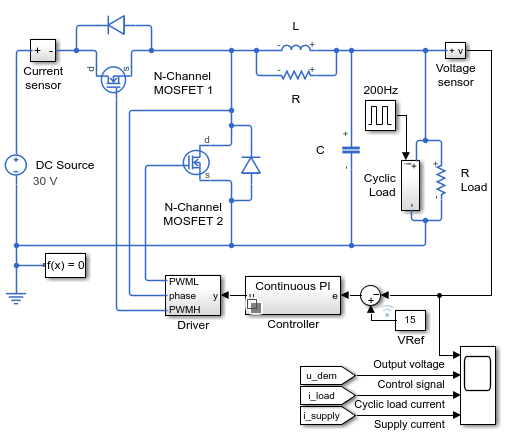

محیط Matlab/Simulink به همراه افزونه Simscape Electrical یکی از قدرتمندترین ابزارها برای مدل‌سازی سیستم‌های الکترونیک قدرت است. در این پروژه، یک مدل کامل از مبدل Buck پیاده‌سازی شده است که شامل کلیدهای غیرایده‌آل، کنترل‌کننده PI و مدل حرارتی می‌باشد.

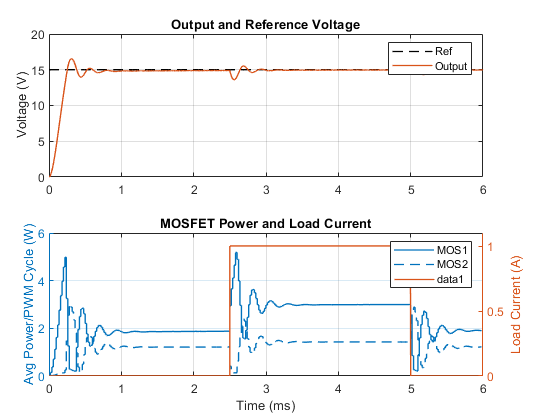

نتایج شبیه‌سازی نشان می‌دهد که ولتاژ خروجی به مقدار مرجع 15 ولت همگرا شده و ریپل ولتاژ در محدوده قابل قبول باقی می‌ماند. همچنین تغییرات جریان بار و توان تلفاتی MOSFETها در شرایط مختلف بار مورد تحلیل قرار گرفته است.

8. تحلیل نتایج شبیه‌سازی

نمودارهای خروجی شبیه‌سازی نشان می‌دهند که:

• ولتاژ خروجی به سرعت به مقدار مرجع 15 ولت نزدیک می‌شود.
• جریان بار با تغییر شرایط بار دچار تغییرات کنترل‌شده می‌شود.
• توان تلفاتی در MOSFETها وابسته به Duty Cycle و جریان عبوری است.
• تاخیرهای سوئیچینگ در MOSFET تأثیر قابل توجهی بر راندمان دارند.

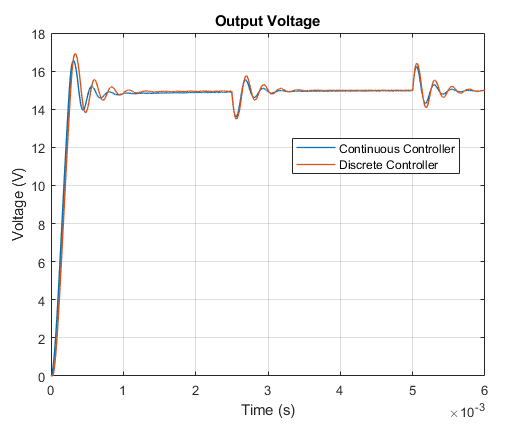

همچنین مقایسه بین کنترل‌کننده PI پیوسته و گسسته نشان می‌دهد که نسخه گسسته دارای نوسانات بیشتری در حالت گذرا است، اما برای پیاده‌سازی دیجیتال مناسب‌تر می‌باشد.

9. نتیجه‌گیری

در این مقاله، یک مبدل Buck کاهنده از 30 ولت به 15 ولت مورد بررسی قرار گرفت و تمامی اجزای مهم آن شامل کلیدهای MOSFET، سلف، خازن و کنترل‌کننده PI به صورت دقیق مدل‌سازی شدند. نتایج شبیه‌سازی نشان داد که استفاده از مدل‌های واقعی برای کلیدها و در نظر گرفتن اثرات حرارتی، دقت تحلیل سیستم را به طور قابل توجهی افزایش می‌دهد.

همچنین مشخص شد که انتخاب صحیح پارامترهای L و C و تنظیم مناسب کنترل‌کننده PI نقش کلیدی در بهبود پاسخ دینامیکی و کاهش ریپل خروجی دارد. در نهایت، محیط Matlab/Simulink به عنوان یک ابزار قدرتمند برای طراحی و تحلیل چنین سیستم‌هایی معرفی شد.
