مقدمه
در حوزه الکترونیک قدرت، مبدلهای DC-DC نقش بسیار مهمی در کنترل و تنظیم توان الکتریکی دارند. یکی از مهمترین انواع این مبدلها، مبدل چاپر (Chopper Converter) است که برای کنترل سطح ولتاژ DC با استفاده از کلیدزنی سریع به کار میرود.
در این شبیهسازی، هدف بررسی سطوح مختلف دقت مدلسازی (Model Fidelity) در یک سیستم چاپر چهارربع است. این موضوع در تحلیل سیستمهای قدرت اهمیت ویژهای دارد، زیرا انتخاب سطح دقت مدل میتواند به طور مستقیم بر سرعت شبیهسازی و همچنین صحت نتایج تأثیر بگذارد.

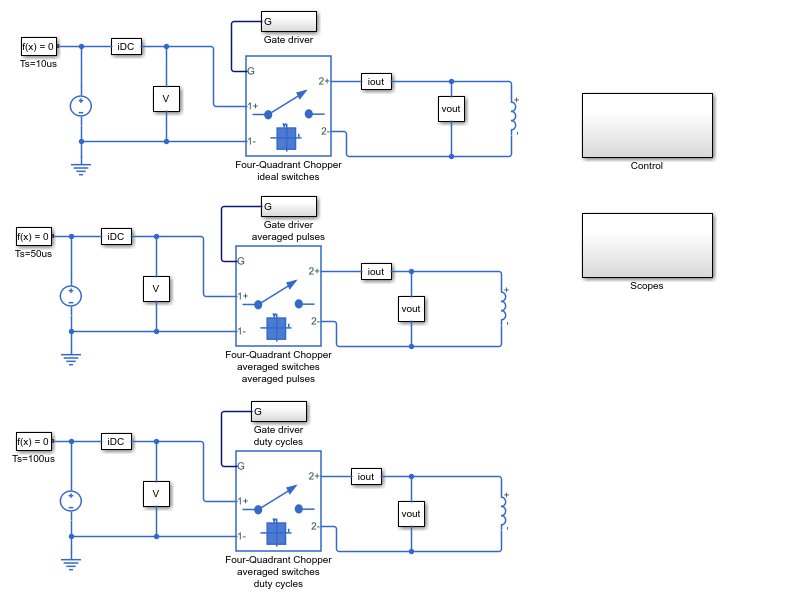

معرفی ساختار سیستم شبیهسازی
در این شبیهسازی، سیستم شامل سه مبدل چاپر چهارربع مشابه است که هر کدام با سطح متفاوتی از دقت مدلسازی طراحی شدهاند. هدف این است که اثر روشهای مختلف مدلسازی بر نتایج جریان و ولتاژ خروجی بررسی شود.
- چاپر بالایی: استفاده از کلیدهای ایدهآل با زمان نمونهبرداری 10 میکروثانیه
- چاپر میانی: استفاده از کلیدهای میانگین (Averaged Switches) با پالسهای میانگین و زمان نمونهبرداری 50 میکروثانیه
- چاپر پایینی: استفاده از مدل کاملاً میانگینشده با چرخه کاری (Duty Cycle) به جای پالسهای گیت
این ساختار امکان مقایسه مستقیم بین مدلهای دقیق و مدلهای میانگین را فراهم میکند و نشان میدهد چگونه میتوان بین دقت و سرعت شبیهسازی تعادل برقرار کرد.
مدلسازی کلیدهای ایدهآل در چاپر بالایی
در اولین سطح مدلسازی، از کلیدهای ایدهآل استفاده شده است. در این حالت، کلیدها به صورت کاملاً ایدهآل رفتار میکنند و هیچگونه افت ولتاژ، تلفات سوئیچینگ یا اثرات غیرخطی در نظر گرفته نمیشود.
زمان نمونهبرداری در این مدل برابر با 10 میکروثانیه انتخاب شده است که باعث افزایش دقت زمانی در تحلیل رفتار کلیدزنی میشود. این سطح از مدلسازی معمولاً برای تحلیلهای دقیق دینامیکی مناسب است، اما هزینه محاسباتی بالایی دارد.
مدلسازی میانگین با کلیدهای Averaged در چاپر میانی
در سطح دوم، از مدل کلیدهای میانگین استفاده شده است. در این روش، به جای مدلسازی دقیق فرآیند کلیدزنی، رفتار کلیدها به صورت میانگین در یک بازه زمانی مشخص نمایش داده میشود.
این روش به طور خاص زمانی کاربرد دارد که سیستم با نمونهبرداری پایینتر (50 میکروثانیه) شبیهسازی میشود و همچنان نیاز به دقت قابل قبول وجود دارد. در این حالت از پالسهای میانگینشده استفاده میشود تا اثرات کلیدزنی به صورت نرمتر و پیوستهتر نمایش داده شوند.
مزیت اصلی این روش کاهش قابل توجه زمان شبیهسازی و جلوگیری از ناپایداری عددی در سیستمهای پیچیده است.
مدلسازی مبتنی بر Duty Cycle در چاپر پایینی
در پایینترین سطح دقت مدلسازی، از روش کاملاً میانگین استفاده شده است که در آن به جای پالسهای گیت، از چرخه کاری (Duty Cycle) استفاده میشود. این مدل در واقع یک نمایش پیوسته از عملکرد مبدل است.
در این روش، مبدل چاپر به عنوان یک منبع ولتاژ کنترلشده یا جریان کنترلشده مدل میشود که رفتار آن مستقیماً به مقدار Duty Cycle وابسته است. این مدل برای تحلیلهای سیستماتیک، طراحی کنترلکنندهها و شبیهسازیهای سریع بسیار مناسب است.
سیستم کنترل PWM
در بخش کنترل این شبیهسازی، از یک مولد PWM (Pulse Width Modulation) استفاده شده است. این بلوک وظیفه تولید پالسهای کنترلی برای کلیدهای قدرت را بر عهده دارد.
PWM یکی از مهمترین تکنیکهای کنترل در الکترونیک قدرت است که با تغییر عرض پالسها، مقدار توان انتقالی به بار را کنترل میکند. در این شبیهسازی، PWM به عنوان ورودی سیستمهای سوئیچینگ عمل کرده و رفتار هر سه چاپر را تحت تأثیر قرار میدهد.
بخش اسکوپ و تحلیل نتایج
در بخش Scopes از بلوکهای نمایش سیگنال استفاده شده است تا بتوان رفتار جریان و ولتاژ را در هر سه مدل مقایسه کرد. نتایج شبیهسازی در قالب نمودارهایی از جریان و ولتاژ در دو طرف مبدل نمایش داده میشوند.

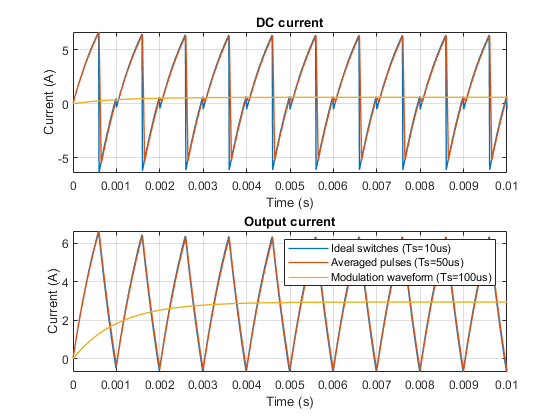

مقایسه جریانها
نمودار جریان نشان میدهد که هرچه سطح دقت مدل بالاتر باشد، جزئیات بیشتری از ریپل جریان و رفتار دینامیکی سیستم قابل مشاهده است. در مدل ایدهآل، تغییرات سریع و دقیق جریان مشاهده میشود، در حالی که در مدل میانگینشده، این تغییرات هموارتر هستند.
مقایسه ولتاژها
در تحلیل ولتاژ نیز مشاهده میشود که مدل Duty Cycle یک رفتار کاملاً نرم و پیوسته ارائه میدهد. این در حالی است که مدل کلیدزنی ایدهآل دارای نوسانات سریعتر و واقعیتری است.
تحلیل اثر سطح دقت مدل (Model Fidelity)
یکی از مهمترین اهداف این شبیهسازی، بررسی تأثیر سطح دقت مدل بر نتایج نهایی است. به طور کلی، سه سطح اصلی دقت وجود دارد:
- مدل دقیق (Ideal Switching): بیشترین دقت، بیشترین هزینه محاسباتی
- مدل میانگینشده (Averaged Switching): تعادل بین دقت و سرعت
- مدل پیوسته Duty Cycle: سریعترین شبیهسازی، مناسب برای کنترل
این مقایسه نشان میدهد که انتخاب سطح دقت باید بر اساس هدف شبیهسازی انجام شود. اگر هدف تحلیل دقیق رفتار سوئیچینگ باشد، مدل ایدهآل مناسبتر است. اما اگر هدف طراحی کنترلکننده یا تحلیل سیستم در مقیاس بزرگ باشد، مدلهای میانگین گزینه بهتری هستند.
کاربردهای صنعتی و مهندسی
نتایج این شبیهسازی در طراحی سیستمهای قدرت، منابع تغذیه سوئیچینگ، خودروهای الکتریکی و سیستمهای انرژی تجدیدپذیر کاربرد گسترده دارد. انتخاب مدل مناسب میتواند به کاهش زمان طراحی و افزایش بهرهوری کمک کند.
جمعبندی
در این شبیهسازی، سه سطح مختلف از مدلسازی مبدل چاپر چهارربع مورد بررسی قرار گرفت. نتایج نشان داد که مدلهای مختلف از نظر دقت و سرعت شبیهسازی تفاوتهای قابل توجهی دارند. استفاده از کلیدهای ایدهآل بیشترین دقت را ارائه میدهد، در حالی که مدلهای میانگین و Duty Cycle سرعت بالاتری در محاسبات دارند.
در نهایت، انتخاب سطح مناسب مدلسازی باید بر اساس هدف تحلیل، منابع محاسباتی و نیاز به دقت انجام شود. این شبیهسازی نشان میدهد که در طراحی سیستمهای قدرت مدرن، ایجاد تعادل بین دقت و کارایی از اهمیت بسیار بالایی برخوردار است.
