در سیستمهای درایو الکتریکی پیشرفته، کنترل دقیق سرعت و گشتاور موتورهای الکتریکی نقش اساسی در بهبود عملکرد صنعتی دارد. یکی از روشهای بسیار مهم و پرکاربرد در این حوزه، روش کنترل مستقیم گشتاور (Direct Torque Control – DTC) است که به دلیل پاسخدهی سریع و ساختار نسبتاً ساده، در بسیاری از کاربردهای صنعتی مورد توجه قرار گرفته است. در این شبیهسازی، یک ماشین آسنکرون (ASM) با استفاده از کنترل مستقیم گشتاور به همراه مدولاتور بردار فضایی (Space Vector Modulator – SVM) مورد بررسی قرار گرفته است.
در این شبیهسازی، هدف اصلی دستیابی به کنترل دقیق گشتاور و سرعت موتور آسنکرون است بهگونهای که سیستم بتواند در شرایط گذرا و پایدار عملکرد مناسبی ارائه دهد. برای تحقق این هدف، از یک کنترلکننده سرعت مبتنی بر PI استفاده شده است که مرجع گشتاور را تولید میکند. سپس کنترلکننده DTC با استفاده از این مرجع، ولتاژهای لازم برای اینورتر را تعیین کرده و مدولاتور بردار فضایی آنها را به سیگنالهای سوئیچینگ تبدیل میکند.
مدل کلی سیستم در شبیهسازی

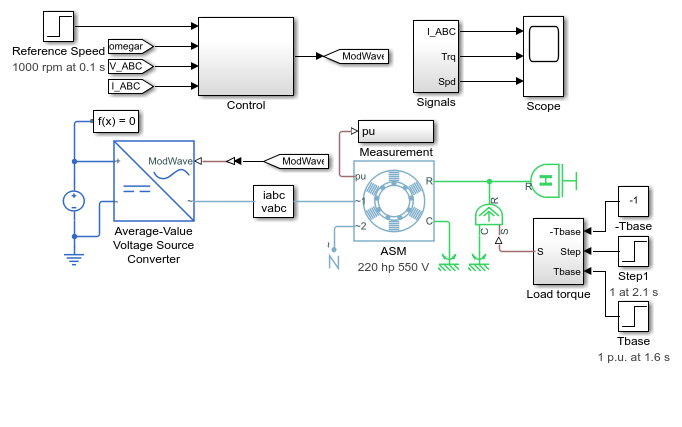

مدل ارائه شده در این شبیهسازی شامل چند بخش اصلی است که هر یک نقش مشخصی در عملکرد کلی سیستم دارند. این بخشها شامل منبع ولتاژ DC، اینورتر با ولتاژ متوسط کنترلشده، ماشین آسنکرون، کنترلکننده سرعت PI، کنترلکننده مستقیم گشتاور و مدولاتور بردار فضایی هستند.
منبع ولتاژ DC وظیفه تأمین انرژی الکتریکی مورد نیاز سیستم را بر عهده دارد. این ولتاژ به ورودی اینورتر اعمال میشود و اینورتر نیز با توجه به سیگنالهای کنترلی تولید شده، ولتاژ سهفاز مورد نیاز موتور را ایجاد میکند. ماشین آسنکرون به عنوان بار اصلی سیستم عمل کرده و پاسخ دینامیکی آن در برابر تغییرات گشتاور و سرعت مورد تحلیل قرار میگیرد.
کنترلکننده سرعت PI یکی از اجزای کلیدی این شبیهسازی است که با مقایسه سرعت مرجع و سرعت واقعی موتور، خطای سرعت را محاسبه کرده و بر اساس آن مرجع گشتاور را تولید میکند. این مرجع گشتاور سپس به کنترلکننده DTC ارسال میشود تا ولتاژهای مناسب برای دستیابی به گشتاور مطلوب تعیین شوند.
مفهوم کنترل مستقیم گشتاور در ماشین آسنکرون
کنترل مستقیم گشتاور یکی از روشهای پیشرفته کنترل موتورهای AC است که بدون نیاز به تبدیل مختصات پیچیده، مستقیماً گشتاور و شار موتور را کنترل میکند. در این روش، به جای کنترل جریان، تمرکز بر روی کنترل مستقیم شار استاتور و گشتاور الکترومغناطیسی موتور قرار دارد.
در این شبیهسازی، کنترلکننده DTC با استفاده از اندازهگیریهای لحظهای جریانها و ولتاژها، وضعیت شار و گشتاور موتور را تخمین میزند. سپس با مقایسه این مقادیر با مقادیر مرجع، تصمیمگیری لازم برای انتخاب ولتاژ مناسب انجام میشود. این ویژگی باعث میشود پاسخ دینامیکی سیستم بسیار سریع باشد و بتواند تغییرات ناگهانی بار را به خوبی مدیریت کند.
نقش مدولاتور بردار فضایی (SVM)
مدولاتور بردار فضایی یکی از روشهای پیشرفته در تولید سیگنالهای PWM برای اینورترهای سهفاز است. در این شبیهسازی، SVM نقش مهمی در تبدیل ولتاژهای مرجع تولید شده توسط کنترلکننده DTC به سیگنالهای سوئیچینگ مناسب برای اینورتر دارد.
مزیت اصلی استفاده از SVM در مقایسه با روشهای سنتی PWM، کاهش اعوجاج هارمونیکی و استفاده بهینهتر از ولتاژ DC لینک است. این موضوع باعث افزایش راندمان سیستم و بهبود کیفیت توان خروجی میشود. در نتیجه، عملکرد ماشین آسنکرون نیز پایدارتر و نرمتر خواهد بود.
ساختار کنترلکننده PI در حلقه سرعت
کنترلکننده PI در این شبیهسازی وظیفه تنظیم سرعت موتور را بر عهده دارد. این کنترلکننده با دریافت خطای بین سرعت مرجع و سرعت واقعی، سیگنال کنترلی مناسبی تولید میکند که به عنوان مرجع گشتاور به کنترلکننده DTC ارسال میشود.
بخش تناسبی (P) در این کنترلکننده باعث واکنش سریع نسبت به تغییرات خطا میشود، در حالی که بخش انتگرالی (I) خطای حالت ماندگار را حذف میکند. تنظیم مناسب ضرایب PI نقش بسیار مهمی در پایداری و عملکرد سیستم دارد و در این شبیهسازی به گونهای انتخاب شده است که پاسخ گذرا بهینه حاصل شود.
تحلیل رفتار ماشین آسنکرون در شبیهسازی
ماشین آسنکرون به عنوان یکی از پرکاربردترین ماشینهای الکتریکی در صنعت، رفتار غیرخطی و دینامیکی پیچیدهای دارد. در این شبیهسازی، رفتار این ماشین تحت تأثیر تغییرات گشتاور و سرعت مورد بررسی قرار گرفته است.
نتایج نشان میدهد که سیستم کنترل مستقیم گشتاور با استفاده از SVM قادر است به سرعت به تغییرات مرجع پاسخ دهد. این موضوع در بهبود عملکرد سیستمهای درایو بسیار مهم است، زیرا در بسیاری از کاربردهای صنعتی مانند رباتیک، نوار نقالهها و ماشینآلات سنگین، نیاز به پاسخ سریع و دقیق وجود دارد.
نتایج شبیهسازی و تحلیل دادههای Simscape

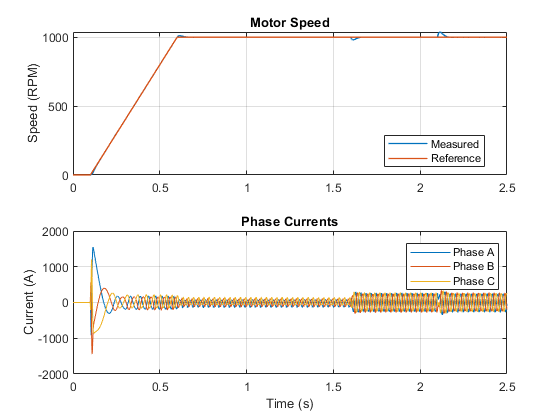

در بخش نتایج این شبیهسازی، از قابلیت Simscape Logging برای ثبت دادههای سیستم استفاده شده است. نمودارهای بهدستآمده نشاندهنده رفتار سرعت موتور و جریانهای فاز در طول زمان هستند. یکی از مهمترین نمودارها، مقایسه بین سرعت مرجع و سرعت واقعی موتور است.
بر اساس نتایج، مشاهده میشود که سرعت واقعی موتور با دقت بالایی از سرعت مرجع پیروی میکند و خطای حالت ماندگار بسیار کوچک است. همچنین در لحظات تغییر بار، سیستم توانسته است در مدت زمان کوتاهی به حالت پایدار جدید برسد. این موضوع نشاندهنده عملکرد مناسب کنترلکننده PI و ساختار DTC-SVM است.
در بخش جریانهای فاز نیز مشاهده میشود که جریانها دارای شکل موج نسبتاً سینوسی هستند و اعوجاج کمی دارند. این نتیجه به دلیل استفاده از مدولاتور بردار فضایی حاصل شده است که کیفیت سیگنالهای سوئیچینگ را بهبود میبخشد.
جمعبندی عملکرد سیستم در شبیهسازی
در مجموع، این شبیهسازی نشان میدهد که ترکیب کنترل مستقیم گشتاور با مدولاتور بردار فضایی میتواند یک راهکار بسیار مؤثر برای کنترل ماشین آسنکرون باشد. استفاده از کنترلکننده PI در حلقه سرعت نیز باعث افزایش دقت در دنبالکردن سرعت مرجع شده است.
همچنین استفاده از اینورتر با منبع ولتاژ DC و مدلسازی دقیق در محیط Matlab و Simscape امکان تحلیل جامع رفتار سیستم را فراهم کرده است. این شبیهسازی میتواند به عنوان پایهای برای توسعه سیستمهای کنترل پیشرفتهتر در درایوهای صنعتی مورد استفاده قرار گیرد.
در نهایت، نتایج بهدستآمده نشان میدهد که این ساختار کنترلی قادر است تعادل مناسبی بین سرعت پاسخدهی، پایداری و کیفیت توان خروجی ایجاد کند و به همین دلیل در کاربردهای صنعتی مدرن بسیار ارزشمند است.
