مقدمه
در سامانههای الکترومکانیکی پیشرفته، کنترل دقیق موقعیت روتور یکی از مهمترین اهداف در طراحی درایوهای الکتریکی محسوب میشود. موتور سنکرون مغناطیس دائم (PMSM) به دلیل راندمان بالا، چگالی توان مناسب و پاسخ دینامیکی سریع، به طور گسترده در کاربردهای صنعتی، رباتیک، خودروهای الکتریکی و سیستمهای اتوماسیون مورد استفاده قرار میگیرد.
در این شبیه سازی، هدف اصلی بررسی و پیادهسازی یک ساختار کنترل موقعیت برای PMSM است که بتواند موقعیت زاویهای روتور را با دقت بالا دنبال کند. این سیستم شامل حلقههای کنترلی تو در تو، تخمینگر حالت و کنترلکنندههای پیشرفته است که همگی در محیط Matlab/Simulink و بهویژه Simscape Electrical مدلسازی شدهاند.
ساختار کلی سیستم در شبیه سازی

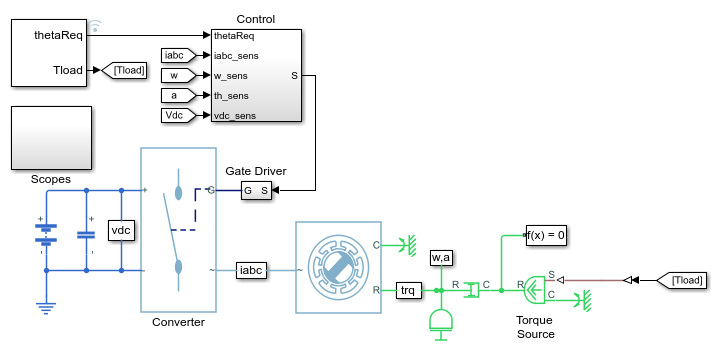

مدل ارائهشده شامل یک درایو الکتریکی مبتنی بر PMSM است که توسط یک اینورتر سهفاز کنترلشده تغذیه میشود. بار مکانیکی سیستم به صورت یک منبع گشتاور ایدهآل در نظر گرفته شده است تا امکان بررسی رفتار دینامیکی موتور تحت شرایط مختلف بارگذاری فراهم شود.
در این شبیه سازی، ساختار کنترلی به صورت آبشاری (Cascade Control) طراحی شده است که شامل سه بخش اصلی است:
- حلقه بیرونی کنترل موقعیت
- حلقه میانی کنترل سرعت
- حلقه داخلی کنترل جریان
این ساختار چندلایه باعث افزایش دقت کنترل و بهبود پایداری سیستم در شرایط تغییر بار و تغییر مرجع میشود.
کنترل موقعیت و سرعت با استفاده از LQR
در حلقه بیرونی سیستم، از کنترلکننده بهینه LQR (Linear Quadratic Regulator) برای کنترل همزمان موقعیت و سرعت استفاده شده است. این کنترلکننده با کمینهسازی یک تابع هزینه درجه دوم، بهترین پاسخ ممکن را از نظر خطا و انرژی کنترلی ارائه میدهد.
در این شبیه سازی، طراحی LQR بر اساس مدل فضای حالت موتور PMSM انجام شده است. متغیرهای حالت شامل موقعیت روتور، سرعت زاویهای و جریانهای استاتور هستند که در قالب یک مدل دینامیکی غیرخطی خطیسازی شدهاند.
تخمین حالت با استفاده از ناظر لونبرگر
یکی از چالشهای اصلی در کنترل موتور PMSM، عدم دسترسی مستقیم به برخی متغیرهای حالت مانند گشتاور بار یا برخی مؤلفههای دینامیکی داخلی است. برای حل این مشکل، از ناظر لونبرگر (Luenberger Observer) استفاده شده است.
در این شبیه سازی، ناظر لونبرگر وظیفه دارد متغیرهای حالت غیرقابل اندازهگیری را بر اساس ورودیها و خروجیهای سیستم تخمین بزند. این تخمینها سپس در حلقه کنترل مورد استفاده قرار میگیرند تا دقت کنترل افزایش یابد.
کنترل جریان با PI Controller
حلقه داخلی سیستم وظیفه کنترل جریانهای استاتور را بر عهده دارد. در این بخش از کنترلکنندههای تناسبی-انتگرالی (PI) استفاده شده است که یکی از رایجترین و پایدارترین روشهای کنترل در درایوهای الکتریکی محسوب میشود.
در این شبیه سازی، جریانها در چارچوب dq مدلسازی شدهاند و کنترل PI برای هر محور به صورت مستقل طراحی شده است. این ساختار امکان جداسازی کنترل گشتاور و شار را فراهم میکند و موجب بهبود پاسخ دینامیکی سیستم میشود.
مدل اینورتر سهفاز
تغذیه موتور PMSM از طریق یک اینورتر سهفاز کنترلشده انجام میشود. این اینورتر وظیفه تبدیل ولتاژ DC لینک به ولتاژ AC سهفاز مورد نیاز موتور را بر عهده دارد.
در این شبیه سازی، کلیدزنی اینورتر به صورت ایدهآل مدلسازی شده است تا تمرکز اصلی بر روی عملکرد کنترلکنندهها باشد. با این حال، اثرات دینامیکی کلیدزنی نیز در تحلیلهای دقیق قابل بررسی هستند.
سیگنالهای مرجع و رفتار سیستم
در این مطالعه، از سیگنالهای مرجع پلهای (Step Reference) برای بررسی پاسخ دینامیکی سیستم استفاده شده است. این نوع ورودیها امکان تحلیل رفتار گذرا، زمان نشست و میزان فراجهش سیستم را فراهم میکنند.
نتایج این شبیه سازی نشان میدهد که سیستم قادر است موقعیت روتور را با دقت بالا دنبال کند و خطای حالت ماندگار تقریباً به صفر برسد. همچنین سرعت سیستم در رسیدن به مقدار مطلوب، بهینه و بدون نوسانات شدید تنظیم شده است.
بخش Scopes و تحلیل نتایج

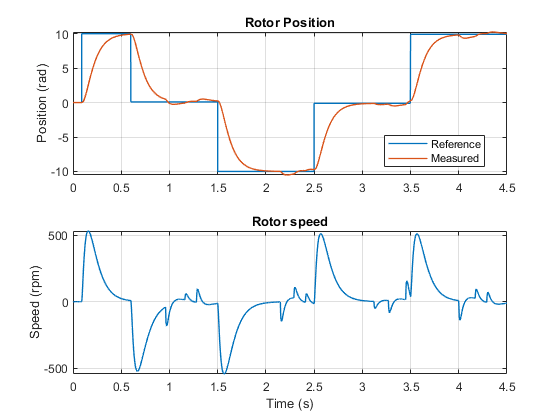

در محیط Simscape، بخش Scopes برای مشاهده نتایج شبیهسازی مورد استفاده قرار گرفته است. این بخش امکان بررسی همزمان متغیرهایی مانند زاویه روتور، سرعت زاویهای و جریانهای استاتور را فراهم میکند.
در این شبیه سازی، نمودارها نشان میدهند که:
- زاویه مرجع و زاویه واقعی روتور همگرایی بسیار خوبی دارند.
- سرعت موتور در زمان کوتاهی به مقدار مطلوب میرسد.
- جریانها در محدوده پایدار و بدون نوسان شدید باقی میمانند.
تحلیل دینامیکی پاسخ سیستم
یکی از مهمترین بخشهای این شبیه سازی، تحلیل پاسخ گذرای سیستم است. در لحظه اعمال ورودی پلهای، سیستم با یک خطای اولیه مواجه میشود، اما به دلیل استفاده از کنترلکننده LQR و ساختار آبشاری، این خطا به سرعت کاهش مییابد.
رفتار سیستم نشان میدهد که حلقه داخلی جریان به سرعت خطاهای الکتریکی را اصلاح میکند، در حالی که حلقههای بیرونی موقعیت و سرعت، رفتار کلی سیستم را تنظیم میکنند. این جداسازی وظایف موجب افزایش پایداری و کاهش حساسیت نسبت به تغییرات بار میشود.
مزایای ساختار کنترل پیشنهادی
در این شبیه سازی، استفاده از ترکیب LQR، ناظر لونبرگر و کنترل PI چندین مزیت کلیدی را فراهم میکند:
- افزایش دقت کنترل موقعیت
- بهبود پاسخ دینامیکی سیستم
- کاهش خطای حالت ماندگار
- افزایش پایداری در شرایط بار متغیر
- کاهش حساسیت نسبت به عدم قطعیت مدل
جمعبندی
در این شبیه سازی، یک سیستم کنترل موقعیت پیشرفته برای موتور PMSM مورد بررسی قرار گرفت که شامل ساختار کنترلی آبشاری، کنترلکننده LQR، ناظر لونبرگر و کنترل جریان PI بود. نتایج نشان داد که این ساختار قادر است عملکرد بسیار دقیقی در دنبالکردن موقعیت روتور ارائه دهد و در برابر تغییرات بار و شرایط عملیاتی مختلف پایدار باقی بماند.
استفاده از محیط Matlab/Simulink و Simscape Electrical امکان مدلسازی دقیق رفتار الکتریکی و مکانیکی سیستم را فراهم کرده و باعث شده است که نتایج به دست آمده از این شبیه سازی قابلیت تعمیم به کاربردهای صنعتی واقعی را داشته باشند.
