چکیده
مبدلهای DC-DC از جمله اجزای کلیدی در الکترونیک قدرت مدرن محسوب میشوند که نقش مهمی در تبدیل و تنظیم سطوح ولتاژ دارند. در میان انواع این مبدلها، مبدل کاهنده یا Buck Converter به دلیل ساختار ساده، راندمان بالا و کاربرد گسترده در سیستمهای تغذیه بسیار مورد توجه قرار گرفته است. در این مقاله، عملکرد مبدل Buck با تمرکز بر کنترل ولتاژ خروجی بررسی شده و یک ساختار کنترل مبتنی بر کنترلکننده PI ارائه میشود. همچنین تأثیر تغییر بار در زمانهای مختلف شبیهسازی و نحوه پاسخ سیستم تحلیل خواهد شد.

مقدمه
با رشد روزافزون سیستمهای الکترونیکی قابل حمل و تجهیزات صنعتی حساس، نیاز به منابع تغذیه دقیق و پایدار افزایش یافته است. مبدل Buck یکی از پرکاربردترین ساختارهای مبدل DC-DC است که وظیفه کاهش سطح ولتاژ ورودی به مقدار مورد نظر را بر عهده دارد. این مبدل با استفاده از سوئیچینگ سریع و اجزایی مانند سلف، دیود، خازن و سوئیچ قدرت، انرژی را به صورت پالسی منتقل کرده و در خروجی ولتاژی پایدار تولید میکند.
یکی از چالشهای اصلی در این سیستمها، حفظ ولتاژ خروجی در مقدار مرجع در شرایط تغییر بار است. در این راستا از روشهای کنترلی
مختلفی استفاده میشود که یکی از رایجترین آنها کنترلکننده تناسبی-انتگرالی (PI Controller) است.
معرفی مبدل Buck
مبدل Buck یک نوع مبدل کاهنده DC-DC است که ولتاژ خروجی آن همواره کمتر از ولتاژ ورودی است. اصل عملکرد این مبدل بر پایه کنترل سیکل کاری (Duty Cycle) سوئیچ قدرت است. زمانی که سوئیچ روشن است، انرژی در سلف ذخیره شده و هنگام خاموش شدن سوئیچ، این انرژی به بار منتقل میشود.
رابطه تقریبی ولتاژ خروجی در حالت ایدهآل به صورت زیر است:
در این رابطه، D نشاندهنده سیکل کاری است که مقدار آن بین صفر و یک تغییر میکند و به طور مستقیم بر مقدار ولتاژ خروجی تأثیر دارد.
کنترل ولتاژ خروجی با کنترلکننده PI
کنترلکننده PI یکی از پرکاربردترین روشهای کنترلی در سیستمهای صنعتی و الکترونیک قدرت است. این کنترلکننده از دو بخش تناسبی (P) و انتگرالی (I) تشکیل شده است.
بخش تناسبی باعث واکنش سریع سیستم به خطا میشود، در حالی که بخش انتگرالی خطای ماندگار را حذف میکند. در مبدل Buck، سیگنال خطا از اختلاف بین ولتاژ مرجع و ولتاژ خروجی اندازهگیری شده به کنترلکننده PI داده میشود و خروجی آن به عنوان سیگنال تنظیمکننده Duty Cycle عمل میکند.
مدلسازی سیستم
در این مقاله فرض شده است که ولتاژ ورودی در طول زمان ثابت باقی میماند. همچنین بار سیستم به صورت یک مقاومت متغیر در نظر گرفته شده است که در زمان t = 0.15 s تغییر میکند. این تغییر بار باعث ایجاد نوسان در ولتاژ خروجی شده و عملکرد کنترلکننده را مورد ارزیابی قرار میدهد.
زمان کل شبیهسازی برابر 0.25 ثانیه در نظر گرفته شده است. این بازه زمانی برای بررسی رفتار گذرا و حالت ماندگار سیستم کافی است.
تحلیل عملکرد سیستم در شرایط تغییر بار
در لحظات ابتدایی شبیهسازی، سیستم در حال رسیدن به مقدار پایدار ولتاژ مرجع است. در این مرحله، کنترلکننده PI با تنظیم سیکل کاری سوئیچ، اختلاف بین ولتاژ خروجی و مقدار مرجع را کاهش میدهد.
در زمان 0.15 ثانیه با تغییر مقاومت بار، جریان کشیده شده از مبدل تغییر کرده و باعث افت یا افزایش لحظهای ولتاژ خروجی میشود. در این شرایط، نقش کنترلکننده PI بسیار حیاتی است زیرا باید به سرعت این تغییر را جبران کرده و سیستم را به حالت پایدار جدید برگرداند.

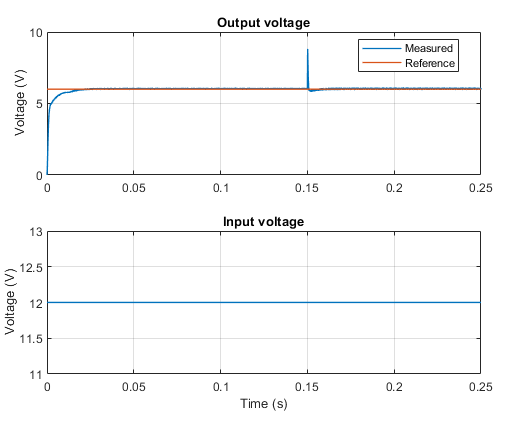

نتایج شبیهسازی
نتایج شبیهسازی نشان میدهد که ولتاژ خروجی پس از یک زمان گذرا کوتاه، به مقدار مرجع همگرا میشود. همچنین در لحظه تغییر بار، یک نوسان موقتی در ولتاژ مشاهده میشود که توسط کنترلکننده PI به سرعت میرا میگردد.
این رفتار نشاندهنده عملکرد مناسب کنترلکننده در مدیریت تغییرات ناگهانی بار است. همچنین مشخص میشود که انتخاب ضرایب PI نقش مهمی در سرعت پاسخ و پایداری سیستم دارد.
بحث و بررسی
یکی از نکات مهم در طراحی مبدل Buck، انتخاب صحیح پارامترهای کنترلی است. اگر بهره تناسبی بیش از حد بزرگ باشد، سیستم دچار نوسان خواهد شد و اگر بسیار کوچک باشد، سرعت پاسخ کاهش مییابد. از طرف دیگر، بهره انتگرالی باید به گونهای تنظیم شود که خطای ماندگار حذف شود بدون اینکه باعث ناپایداری گردد.
علاوه بر این، تغییرات بار یکی از مهمترین عوامل تأثیرگذار بر عملکرد مبدل است. در کاربردهای واقعی مانند منابع تغذیه کامپیوتر، سیستمهای مخابراتی و خودروهای الکتریکی، بار به صورت دینامیکی تغییر میکند و بنابراین وجود یک کنترلکننده قوی ضروری است.
کاربردهای مبدل Buck
مبدلهای Buck در طیف وسیعی از کاربردها مورد استفاده قرار میگیرند، از جمله:
- منابع تغذیه سوئیچینگ (SMPS)
- سیستمهای الکترونیکی قابل حمل
- مدارهای تغذیه پردازندهها
- سیستمهای خودروهای الکتریکی
- تجهیزات مخابراتی
نتیجهگیری
در این مقاله، عملکرد مبدل Buck با کنترل ولتاژ خروجی مورد بررسی قرار گرفت. استفاده از کنترلکننده PI باعث بهبود پاسخ دینامیکی سیستم و کاهش خطای ماندگار شد. همچنین نشان داده شد که تغییر ناگهانی بار در زمان مشخص، تأثیر قابل توجهی بر ولتاژ خروجی دارد، اما سیستم کنترلی قادر است این تغییرات را به سرعت جبران کند.
نتایج شبیهسازی نشان میدهد که طراحی صحیح کنترلکننده نقش اساسی در پایداری و عملکرد مبدل دارد و استفاده از ابزارهایی مانند Matlab و Simulink امکان تحلیل دقیق رفتار سیستم را فراهم میسازد.
کلیدواژهها
مبدل Buck، کنترل PI، مبدل DC-DC، سیکل کاری، شبیهسازی Matlab، الکترونیک قدرت، تغییر بار
همه چیز، یکجا، آماده دانلود!
لینک دانلود ویژه اعضا سایت







چه عاملی بیشترین تأثیر را بر پایداری سیستم دارد؟
مهمترین عامل، طراحی صحیح کنترلکننده PI و انتخاب مناسب پارامترهای LC است. همچنین فرکانس سوئیچینگ و نوع بار نیز نقش مهمی در پایداری دارند.
آیا میتوان از کنترلکننده غیر از PI استفاده کرد؟
بله، کنترلکنندههای پیشرفتهتری مانند Sliding Mode Control، Fuzzy Logic و MPC نیز قابل استفاده هستند. این کنترلکنندهها معمولاً عملکرد بهتری در شرایط غیرخطی یا تغییر بار شدید دارند.
در زمان تغییر بار (t=0.15s) چرا افت ولتاژ داریم؟
با تغییر بار، جریان کشیدهشده از مبدل تغییر میکند. این تغییر باعث عدم تعادل لحظهای بین انرژی ذخیرهشده در سلف و توان مصرفی بار میشود. در نتیجه ولتاژ افت میکند تا زمانی که کنترلکننده PI دوباره سیستم را تنظیم کند.

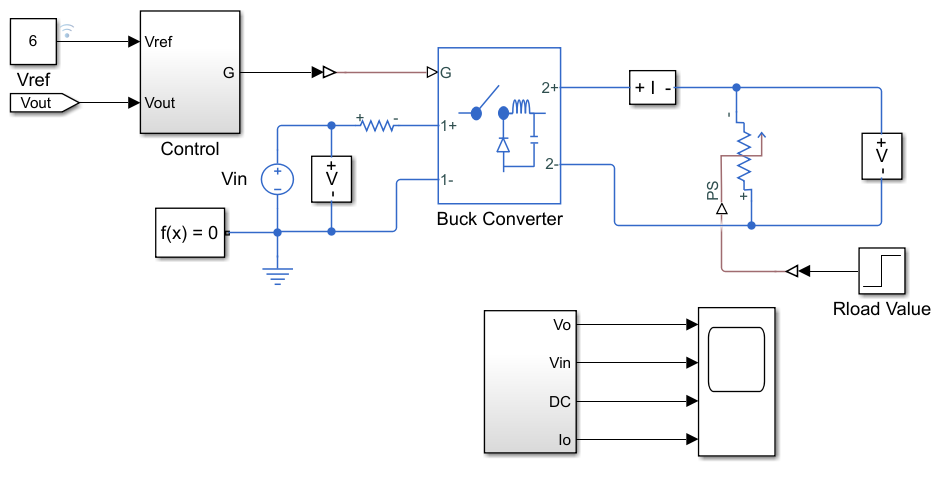

کنترلکننده PI را چگونه در Simulink به مدار Buck اضافه کنیم؟
در Simulink میتوان از بلوک “PID Controller” استفاده کرد و حالت آن را روی PI تنظیم کرد. ورودی این کنترلکننده خطای بین ولتاژ مرجع و خروجی است. خروجی PI به PWM Generator داده میشود تا Duty Cycle سوئیچ را تنظیم کند. این ساختار باعث تنظیم خودکار ولتاژ خروجی میشود.
