موتورهای سنکرون مغناطیس دائم یا PMSM یکی از مهم‌ترین و پرکاربردترین ماشین‌های الکتریکی در سامانه‌های محرکه مدرن به شمار می‌آیند. راندمان بالا، چگالی توان مناسب، پاسخ دینامیکی سریع و قابلیت کنترل دقیق، این موتورها را به گزینه‌ای ایده‌آل برای کاربردهای صنعتی، خودروسازی الکتریکی، سامانه‌های کششی و تجهیزات پیشرفته تبدیل کرده است. در سال‌های اخیر استفاده از ساختارهای چندفاز، به‌ویژه موتورهای پنج‌فاز PMSM، به دلیل قابلیت اطمینان بیشتر، کاهش ریپل گشتاور و بهبود عملکرد در شرایط خطا، توجه پژوهشگران و مهندسان را به خود جلب کرده است.

در این شبیه‌سازی، کنترل گشتاور یک محرکه الکتریکی مبتنی بر موتور سنکرون مغناطیس دائم پنج‌فاز مورد بررسی قرار می‌گیرد. هدف اصلی این مدل، ایجاد و کنترل دقیق گشتاور تولیدی موتور در شرایط مختلف کاری است. سیستم طراحی شده قادر است هم در حالت موتوری و هم در حالت ژنراتوری فعالیت کند و رفتار دینامیکی ماشین را در پاسخ به تغییرات بار و فرمان گشتاور نمایش دهد.

معرفی ساختار کلی سیستم

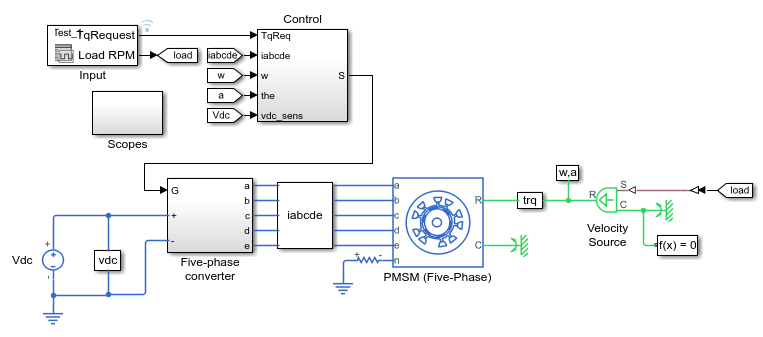

سیستم مورد استفاده از چند بخش اصلی تشکیل شده است که هر یک نقش مهمی در عملکرد کلی محرکه دارند. در این ساختار، یک منبع ولتاژ مستقیم (DC) انرژی مورد نیاز سیستم را تأمین می‌کند. این منبع از طریق یک مبدل الکترونیک قدرت پنج‌فاز کنترل‌شده به موتور PMSM متصل شده است. مبدل قدرت وظیفه تبدیل انرژی الکتریکی DC به ولتاژها و جریان‌های متناوب مورد نیاز موتور را بر عهده دارد.

برخلاف سیستم‌های سه‌فاز متداول، استفاده از ساختار پنج‌فاز مزایای متعددی را فراهم می‌کند. افزایش تعداد فازها باعث توزیع بهتر جریان‌ها، کاهش تلفات حرارتی، افزایش تحمل‌پذیری در برابر خرابی یک فاز و کاهش نوسانات گشتاور می‌شود. به همین دلیل موتورهای پنج‌فاز در کاربردهای حساس مانند وسایل نقلیه الکتریکی، صنایع هوایی و سامانه‌های کششی پیشرفته مورد توجه قرار گرفته‌اند.

برای اعمال بار مکانیکی، در این شبیه‌سازی از یک منبع ایده‌آل سرعت زاویه‌ای استفاده شده است. این منبع شرایط بارگذاری مختلف را شبیه‌سازی کرده و امکان بررسی عملکرد موتور در حالت‌های گوناگون را فراهم می‌سازد.

اصول کنترل گشتاور در موتور PMSM پنج‌فاز

کنترل گشتاور یکی از مهم‌ترین اهداف در طراحی سامانه‌های محرکه الکتریکی است. در بسیاری از کاربردها، از جمله خودروهای الکتریکی و سیستم‌های صنعتی، لازم است مقدار گشتاور تولیدی موتور با دقت بسیار بالا کنترل شود. هرگونه خطا در تولید گشتاور می‌تواند موجب کاهش راندمان، افزایش ارتعاشات و افت کیفیت عملکرد سیستم شود.

در این شبیه‌سازی، کنترل گشتاور بر اساس ترکیبی از کنترل حلقه باز و کنترل حلقه بسته انجام می‌شود. زیرسیستم کنترل وظیفه دارد مقدار گشتاور درخواستی را به جریان مناسب محور q تبدیل کند. در ماشین‌های PMSM، گشتاور الکترومغناطیسی عمدتاً توسط مؤلفه جریان محور q تولید می‌شود؛ بنابراین با کنترل دقیق این جریان می‌توان گشتاور مورد نیاز را ایجاد کرد.

در هر لحظه نمونه‌برداری، مقدار گشتاور مرجع به یک مقدار متناظر از جریان محور q تبدیل می‌شود. این تبدیل بر اساس روابط الکترومغناطیسی موتور انجام شده و به کنترل‌کننده اجازه می‌دهد تا فرمان گشتاور را به سیگنال‌های کنترلی مناسب تبدیل کند.

کنترل جریان با استفاده از کنترل‌کننده PI

پس از تعیین مقدار جریان مرجع محور q، لازم است جریان واقعی موتور به دقت این مقدار را دنبال کند. برای این منظور از یک کنترل‌کننده تناسبی-انتگرالی یا PI استفاده شده است. کنترل‌کننده PI یکی از رایج‌ترین روش‌های کنترل در سامانه‌های صنعتی محسوب می‌شود و به دلیل سادگی پیاده‌سازی و عملکرد مناسب، کاربرد گسترده‌ای در محرکه‌های الکتریکی دارد.

کنترل‌کننده PI اختلاف میان جریان مرجع و جریان اندازه‌گیری شده را محاسبه کرده و بر اساس این خطا، سیگنال کنترلی لازم را تولید می‌کند. بخش تناسبی باعث افزایش سرعت پاسخ سیستم می‌شود و بخش انتگرالی خطای ماندگار را کاهش می‌دهد. ترکیب این دو عملکرد موجب می‌شود جریان موتور با دقت بالا از مقدار مرجع پیروی کند.

نتیجه این فرآیند، تولید گشتاور مطلوب با کمترین میزان خطا و نوسان خواهد بود. در کاربردهای عملی، چنین روشی موجب افزایش کیفیت کنترل و بهبود عملکرد دینامیکی سیستم می‌شود.

عملکرد موتور در حالت موتوری و ژنراتوری

یکی از ویژگی‌های مهم این شبیه‌سازی، امکان عملکرد موتور در هر دو حالت موتوری و ژنراتوری است. در حالت موتوری، انرژی الکتریکی از منبع تغذیه دریافت شده و به انرژی مکانیکی تبدیل می‌شود. در این وضعیت موتور گشتاور مثبت تولید کرده و بار مکانیکی را به حرکت درمی‌آورد.

در مقابل، در حالت ژنراتوری شرایط معکوس برقرار است. انرژی مکانیکی از سمت بار به موتور اعمال شده و موتور به‌عنوان ژنراتور عمل می‌کند. در این حالت انرژی مکانیکی به انرژی الکتریکی تبدیل می‌شود و توان به سمت منبع یا سامانه ذخیره‌سازی انرژی بازگردانده می‌شود.

این قابلیت در خودروهای الکتریکی اهمیت ویژه‌ای دارد. هنگام ترمزگیری، موتور می‌تواند در حالت ژنراتوری قرار گرفته و بخشی از انرژی جنبشی خودرو را بازیابی کند. این فرآیند که با عنوان ترمز احیاکننده شناخته می‌شود، موجب افزایش راندمان کلی سیستم و کاهش مصرف انرژی می‌شود.

بررسی سناریوهای تغییر گشتاور

برای ارزیابی عملکرد سیستم، در این شبیه‌سازی چندین پله گشتاور مختلف در نظر گرفته شده است. این تغییرات هم در محدوده عملکرد موتوری و هم در محدوده عملکرد ژنراتوری اعمال می‌شوند. هدف از این آزمایش‌ها بررسی سرعت پاسخ، پایداری و دقت سیستم کنترل در مواجهه با تغییرات ناگهانی فرمان گشتاور است.

زمانی که یک پله گشتاور مثبت اعمال می‌شود، کنترل‌کننده باید جریان محور q را به سرعت افزایش دهد تا گشتاور مورد نیاز تولید شود. به همین ترتیب، هنگام اعمال یک پله منفی، سیستم باید شرایط را برای عملکرد ژنراتوری فراهم کند و گشتاور منفی ایجاد نماید.

اگر طراحی کنترل‌کننده به درستی انجام شده باشد، گشتاور اندازه‌گیری شده با حداقل تأخیر و کمترین خطا از گشتاور مرجع تبعیت خواهد کرد. این ویژگی نشان‌دهنده کیفیت مناسب سیستم کنترل و صحت مدل‌سازی انجام شده است.

تحلیل نتایج شبیه‌سازی

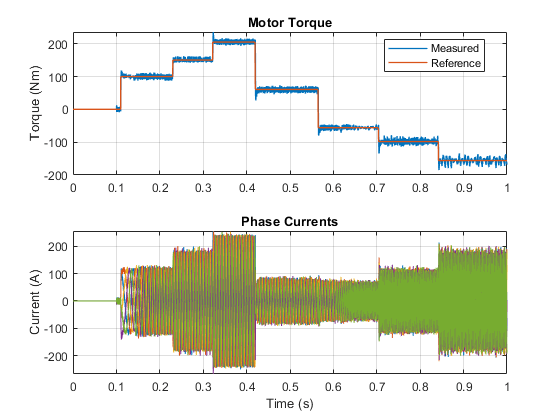

نتایج حاصل از شبیه‌سازی از طریق ابزار Simscape Logging ثبت و تحلیل می‌شوند. نمودارهای خروجی اطلاعات ارزشمندی درباره عملکرد سیستم در اختیار قرار می‌دهند. مهم‌ترین نمودارهای مورد بررسی شامل گشتاور مرجع، گشتاور اندازه‌گیری شده و جریان‌های فاز موتور هستند.

مقایسه میان گشتاور درخواستی و گشتاور واقعی نشان می‌دهد که کنترل‌کننده تا چه اندازه قادر به دنبال کردن فرمان‌های اعمال شده است. در یک سیستم مطلوب، دو منحنی تقریباً بر روی یکدیگر منطبق خواهند بود و اختلاف بسیار کمی میان آن‌ها مشاهده می‌شود.

همچنین بررسی جریان‌های پنج‌فاز موتور اطلاعات مهمی درباره نحوه عملکرد مبدل و کیفیت کنترل جریان ارائه می‌دهد. شکل موج‌های متعادل و منظم بیانگر عملکرد صحیح الگوریتم کنترلی و طراحی مناسب سیستم قدرت هستند.

از سوی دیگر، تحلیل رفتار جریان‌ها در لحظات تغییر گشتاور می‌تواند میزان پایداری سیستم را مشخص کند. هرچه نوسانات گذرا کمتر باشد، کیفیت کنترل بهتر ارزیابی می‌شود.

مزایای استفاده از موتور PMSM پنج‌فاز

استفاده از موتور PMSM پنج‌فاز مزایای متعددی نسبت به نمونه‌های سه‌فاز سنتی دارد. افزایش تعداد فازها موجب کاهش ریپل گشتاور، توزیع یکنواخت‌تر جریان، کاهش تنش حرارتی تجهیزات و افزایش قابلیت اطمینان سیستم می‌شود.

علاوه بر این، در صورت بروز خطا در یکی از فازها، موتورهای چندفاز همچنان قادر به ادامه کار خواهند بود. این ویژگی در کاربردهای حیاتی که توقف سیستم قابل قبول نیست اهمیت بسیار زیادی دارد.

همچنین ساختار پنج‌فاز امکان دستیابی به کیفیت توان بهتر و عملکرد نرم‌تر را فراهم می‌کند. به همین دلیل بسیاری از سامانه‌های پیشرفته امروزی به سمت استفاده از محرکه‌های چندفاز حرکت کرده‌اند.

جمع‌بندی

این شبیه‌سازی عملکرد یک سیستم کنترل گشتاور مبتنی بر موتور سنکرون مغناطیس دائم پنج‌فاز را بررسی می‌کند. در این ساختار، منبع ولتاژ DC از طریق یک مبدل پنج‌فاز کنترل‌شده، انرژی مورد نیاز موتور را تأمین می‌کند و زیرسیستم کنترل با استفاده از ترکیب کنترل حلقه باز برای گشتاور و کنترل حلقه بسته مبتنی بر PI برای جریان، عملکرد دقیق سیستم را تضمین می‌کند.

امکان عملکرد در حالت‌های موتوری و ژنراتوری، بررسی پله‌های مختلف گشتاور و تحلیل جریان‌های فاز از مهم‌ترین ویژگی‌های این شبیه‌سازی محسوب می‌شوند. نتایج حاصل نشان می‌دهد که استفاده از موتور PMSM پنج‌فاز همراه با راهبردهای کنترلی مناسب می‌تواند عملکردی پایدار، دقیق و کارآمد را در سامانه‌های محرکه پیشرفته فراهم کند و گزینه‌ای مناسب برای کاربردهای صنعتی و حمل‌ونقل الکتریکی باشد.

“`
