“`htmفیلترهای پایین‌گذر (Low-Pass Filter) یکی از مهم‌ترین اجزای سیستم‌های الکترونیکی و پردازش سیگنال محسوب می‌شوند. این فیلترها وظیفه عبور دادن مؤلفه‌های فرکانسی پایین و تضعیف فرکانس‌های بالاتر از مقدار مشخصی را بر عهده دارند. از این رو در طراحی مدارهای آنالوگ، تجهیزات مخابراتی، سیستم‌های کنترل، ابزارهای اندازه‌گیری و سامانه‌های پردازش سیگنال کاربرد بسیار گسترده‌ای دارند.

در این شبیه‌سازی، یک فیلتر پایین‌گذر فعال مرتبه دوم با استفاده از تقویت‌کننده‌های ترارسانایی عملیاتی (Operational Transconductance Amplifiers یا OTA) مدل‌سازی شده است. استفاده از تقویت‌کننده‌های ترارسانایی به جای تقویت‌کننده‌های عملیاتی معمولی، امکان کنترل دیجیتالی مشخصات فیلتر را فراهم می‌کند و انعطاف‌پذیری بالایی در طراحی سیستم‌های قابل تنظیم ایجاد می‌نماید.

معرفی ساختار فیلتر

این فیلتر بر اساس یک تابع انتقال مرتبه دوم طراحی شده است. رفتار دینامیکی مدار توسط تابع انتقال استاندارد زیر توصیف می‌شود:

H(s)=1 / ((s/ω1)² + (1/Q)(s/ω1) + 1)

در این رابطه، ω1 برابر با 2πf1 بوده و f1 فرکانس قطع فیلتر را مشخص می‌کند. همچنین پارامتر Q یا ضریب کیفیت، میزان میرایی سیستم و شکل پاسخ فرکانسی فیلتر را تعیین می‌کند. انتخاب مناسب این دو پارامتر تأثیر مستقیمی بر عملکرد نهایی فیلتر خواهد داشت.

در مدل ارائه شده، کاربر می‌تواند تنها با دوبار کلیک روی بلوک تنظیم پارامترها، مقادیر فرکانس قطع و ضریب کیفیت را تغییر دهد. این بلوک با استفاده از یک تابع داخلی، مقادیر جدید را در محیط Workspace مدل ثبت کرده و تمامی اجزای مدار را به صورت خودکار به‌روزرسانی می‌کند. در نتیجه، فرآیند طراحی و بررسی رفتار مدار بسیار ساده‌تر و سریع‌تر انجام می‌شود.

تقویت‌کننده ترارسانایی عملیاتی (OTA)

تقویت‌کننده ترارسانایی عملیاتی یکی از مهم‌ترین عناصر در طراحی مدارهای آنالوگ قابل تنظیم است. برخلاف تقویت‌کننده عملیاتی معمولی که خروجی آن ولتاژ است، در OTA خروجی به صورت جریان تولید می‌شود و مقدار این جریان متناسب با اختلاف ولتاژ ورودی خواهد بود.

ویژگی مهم OTA قابلیت تغییر ترارسانایی از طریق جریان بایاس است. به همین دلیل می‌توان بدون تغییر مقاومت‌ها یا خازن‌های مدار، تنها با تنظیم جریان، مشخصات فیلتر را کنترل کرد. این ویژگی در طراحی مدارهای مجتمع، سیستم‌های قابل برنامه‌ریزی و تجهیزات الکترونیکی مدرن اهمیت فراوانی دارد.

پارامترهای طراحی

دو پارامتر اصلی این شبیه‌سازی عبارت‌اند از:

• فرکانس قطع (Cut-off Frequency یا f1)
• ضریب کیفیت (Quality Factor یا Q)

فرکانس قطع، مرز بین ناحیه عبور و ناحیه تضعیف سیگنال را مشخص می‌کند. در فرکانس‌های کمتر از این مقدار، سیگنال تقریباً بدون افت عبور می‌کند، اما پس از آن دامنه سیگنال به تدریج کاهش می‌یابد.

ضریب کیفیت نیز میزان تیزی پاسخ فیلتر در اطراف فرکانس قطع را مشخص می‌کند. مقادیر پایین Q موجب پاسخ نرم‌تر و میرایی بیشتر شده و مقادیر بالاتر Q باعث ایجاد قله در پاسخ فرکانسی و افزایش انتخاب‌پذیری فیلتر می‌شود.

مدل‌سازی در Matlab و Simscape

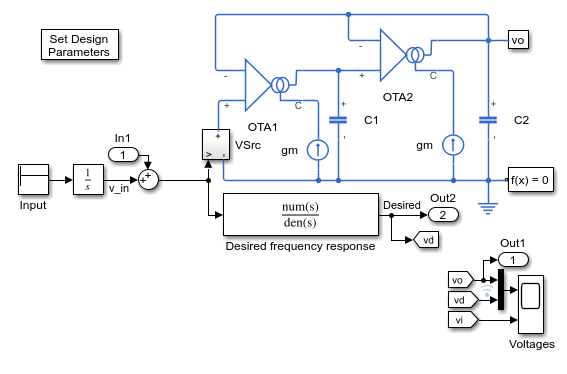

در این شبیه‌سازی از قابلیت‌های محیط Simscape برای مدل‌سازی مدار الکترونیکی استفاده شده است. Simscape امکان ایجاد مدل‌های فیزیکی مبتنی بر قطعات واقعی را فراهم می‌کند و رفتار دینامیکی مدار را با دقت بالایی شبیه‌سازی می‌نماید.

تمامی بلوک‌های مدار شامل تقویت‌کننده‌های ترارسانایی، منابع جریان، مقاومت‌ها و خازن‌ها به صورت فیزیکی مدل شده‌اند. این موضوع باعث می‌شود نتایج حاصل از شبیه‌سازی بسیار نزدیک به عملکرد واقعی مدار باشند.

علاوه بر این، Workspace مدل به گونه‌ای طراحی شده است که تمامی پارامترهای مهم مدار به صورت متمرکز قابل تنظیم باشند و کاربر بتواند تنها با تغییر چند مقدار، رفتار فیلتر را در شرایط مختلف بررسی کند.

بررسی پاسخ زمانی مدار

یکی از مهم‌ترین بخش‌های این شبیه‌سازی، تحلیل پاسخ زمانی فیلتر است. برای این منظور، یک پالس ولتاژ کوتاه به ورودی مدار اعمال می‌شود و پاسخ خروجی توسط قابلیت Simscape Logging ثبت می‌شود.

پاسخ زمانی اطلاعات بسیار ارزشمندی درباره رفتار دینامیکی سیستم ارائه می‌دهد. از روی این پاسخ می‌توان سرعت واکنش مدار، میزان نوسان، زمان نشست و مشخصات گذرای سیستم را استخراج کرد.

همچنین این پاسخ زمانی امکان استخراج پاسخ فرکانسی مدار را نیز فراهم می‌کند. بنابراین بدون نیاز به انجام اندازه‌گیری‌های متعدد، می‌توان مشخصات کامل فیلتر را از روی نتایج شبیه‌سازی تحلیل نمود.

مقایسه با تابع انتقال تئوری

یکی از اهداف اصلی این شبیه‌سازی، مقایسه عملکرد مدار واقعی با مدل ریاضی آن است. برای این منظور، پاسخ خروجی مدار با پاسخ حاصل از تابع انتقال ایده‌آل مقایسه شده است.

نتایج نشان می‌دهد که پاسخ مدار تقریباً به طور کامل با پاسخ تئوری منطبق است. این موضوع بیانگر صحت طراحی مدار و دقت بالای مدل ارائه شده در محیط Matlab است.

این تطابق نزدیک نشان می‌دهد که مدل نه تنها برای تحلیل آموزشی مناسب است، بلکه می‌تواند در طراحی اولیه مدارهای صنعتی نیز مورد استفاده قرار گیرد.

تحلیل پاسخ فرکانسی

پاسخ فرکانسی یکی از مهم‌ترین معیارهای ارزیابی عملکرد فیلترها محسوب می‌شود. در این شبیه‌سازی مشاهده می‌شود که بهره مدار در فرکانس صفر تقریباً برابر صفر دسی‌بل است. این بدان معناست که سیگنال‌های DC و فرکانس‌های پایین تقریباً بدون تضعیف از فیلتر عبور می‌کنند.

در فرکانس قطع، مقدار بهره برابر با 20log10(1/Q)- خواهد بود که مستقیماً به ضریب کیفیت وابسته است.

پس از عبور از فرکانس قطع، دامنه سیگنال با نرخ تقریباً 12 دسی‌بل بر اکتاو کاهش پیدا می‌کند. این نرخ کاهش مشخصه اصلی فیلترهای پایین‌گذر مرتبه دوم بوده و بیانگر عملکرد صحیح طراحی مدار است.

بررسی اثر غیرایده‌آل بودن تقویت‌کننده‌ها

یکی از مزیت‌های مهم این شبیه‌سازی، امکان بررسی اثر محدودیت‌های عملی قطعات الکترونیکی است. در بسیاری از تحلیل‌های تئوری فرض می‌شود که تقویت‌کننده‌ها کاملاً ایده‌آل هستند، اما در عمل عواملی مانند محدود بودن بهره ترارسانایی، نویز، پهنای باند محدود و تغییرات ناشی از دما بر عملکرد مدار تأثیر می‌گذارند.

با استفاده از این مدل می‌توان اثر هر یک از این عوامل را بر پاسخ فرکانسی و پاسخ زمانی مدار بررسی کرد و میزان اختلاف عملکرد واقعی با مدل ایده‌آل را اندازه‌گیری نمود.

قابلیت کنترل دیجیتالی فیلتر

یکی از ویژگی‌های بسیار ارزشمند این طراحی، امکان کنترل دیجیتالی فیلتر است. در این ساختار، تنها با تغییر مقدار دو منبع جریان می‌توان مقدار ترارسانایی تقویت‌کننده‌ها را تغییر داد و در نتیجه فرکانس قطع و سایر مشخصات فیلتر را تنظیم کرد.

این ویژگی باعث می‌شود مدار برای سیستم‌های تطبیقی، تجهیزات اندازه‌گیری هوشمند، گیرنده‌های مخابراتی، مدارهای مجتمع قابل برنامه‌ریزی و سامانه‌های پردازش سیگنال بسیار مناسب باشد.

مزایای این شبیه‌سازی

• مدل‌سازی دقیق یک فیلتر پایین‌گذر فعال مرتبه دوم
• امکان تنظیم سریع فرکانس قطع و ضریب کیفیت
• استفاده از محیط Simscape برای مدل‌سازی فیزیکی مدار
• بررسی پاسخ زمانی و پاسخ فرکانسی به صورت همزمان
• مقایسه مستقیم نتایج مدار با تابع انتقال ایده‌آل
• بررسی اثر محدودیت‌های واقعی تقویت‌کننده‌های ترارسانایی
• امکان کنترل دیجیتالی مشخصات فیلتر از طریق منابع جریان
• مناسب برای آموزش، تحقیق و طراحی مدارهای آنالوگ پیشرفته

جمع‌بندی

این شبیه‌سازی نمونه‌ای دقیق از مدل‌سازی یک فیلتر پایین‌گذر فعال مرتبه دوم مبتنی بر تقویت‌کننده‌های ترارسانایی عملیاتی در محیط Matlab و Simscape است. ساختار طراحی شده امکان تنظیم ساده پارامترهای اصلی، تحلیل پاسخ زمانی، استخراج پاسخ فرکانسی و بررسی اثر غیرایده‌آل بودن قطعات را فراهم می‌کند.

نتایج حاصل از شبیه‌سازی نشان می‌دهد که پاسخ مدار با تابع انتقال تئوری تطابق بسیار بالایی دارد و مشخصات مورد انتظار شامل بهره صفر دسی‌بل در فرکانس DC، مقدار مناسب بهره در فرکانس قطع و نرخ تضعیف 12 دسی‌بل بر اکتاو در فرکانس‌های بالا به خوبی مشاهده می‌شود. به همین دلیل این شبیه‌سازی می‌تواند مرجع مناسبی برای آموزش طراحی فیلترهای فعال، تحلیل سیستم‌های آنالوگ و توسعه مدارهای قابل تنظیم مبتنی بر OTA در محیط Matlab باشد.

“`
