مقدمه

سیستم‌های کنترل دما از مهم‌ترین بخش‌های طراحی در مهندسی برق، مکانیک و مکاترونیک محسوب می‌شوند. یکی از کاربردهای رایج این سیستم‌ها، کنترل سرعت فن بر اساس دمای یک عنصر حساس به حرارت مانند ترمیستور است. در این شبیه‌سازی، یک سیستم چندفیزیکی شامل بخش‌های حرارتی، الکتریکی و مکانیکی بررسی می‌شود که در آن یک فن بر اساس تغییرات دمایی بار حرارتی، سرعت خود را تنظیم می‌کند.

مدلی که در این شبیه‌سازی بررسی می‌شود، نمونه‌ای سطح‌سیستمی از یک دستگاه حرارت‌زا است که در ابتدا توان 2 وات تولید می‌کند و در زمان 40 ثانیه این توان به 20 وات افزایش می‌یابد. این تغییر باعث افزایش دمای ترمیستور شده و در نتیجه مقاومت آن کاهش می‌یابد. کاهش مقاومت، ولتاژ مرجع PWM را تغییر داده و باعث افزایش سیگنال کنترلی موتور و در نهایت افزایش سرعت فن می‌شود. این فرآیند یک حلقه فیدبک حرارتی–الکتریکی–مکانیکی ایجاد می‌کند.

ساختار کلی سیستم

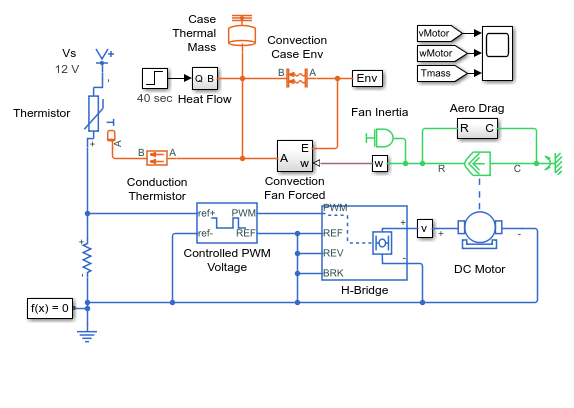

سیستم مورد بررسی از سه زیرسیستم اصلی تشکیل شده است:

• سیستم حرارتی شامل منبع گرما، بدنه دستگاه و ترمیستور
• سیستم الکتریکی شامل مدار PWM، درایور H-Bridge و موتور DC
• سیستم مکانیکی شامل فن و بار ناشی از حرکت هوا

این سه بخش به‌صورت کاملاً وابسته به یکدیگر عمل می‌کنند. تغییر در هر بخش، پاسخ سایر بخش‌ها را تحت تأثیر قرار می‌دهد. به‌طور خاص، افزایش دما باعث تغییر مقاومت ترمیستور شده و این تغییر مستقیماً بر سیگنال کنترلی موتور اثر می‌گذارد.

مدل‌سازی ترمیستور

ترمیستور به‌عنوان یک حسگر دمایی با ضریب دمایی منفی (NTC) عمل می‌کند. در این نوع ترمیستور، با افزایش دما، مقاومت کاهش می‌یابد. رابطه کلی تغییر مقاومت را می‌توان به‌صورت نمایی در نظر گرفت که به دمای مطلق وابسته است.

در این شبیه‌سازی، ترمیستور نقش یک عنصر کلیدی در حلقه فیدبک دارد. با افزایش توان حرارتی از 2 وات به 20 وات در زمان 40 ثانیه، دمای سیستم به‌سرعت افزایش یافته و ترمیستور وارد ناحیه کاری حساس خود می‌شود. کاهش مقاومت ترمیستور باعث افزایش ولتاژ مرجع PWM شده و این موضوع مستقیماً سرعت موتور را افزایش می‌دهد.

مدل حرارتی سیستم

مدل حرارتی این سیستم بر اساس تعادل انرژی بین توان تولیدی و توان دفع‌شده به محیط تعریف می‌شود. در حالت بدون فن، انتقال حرارت عمدتاً از طریق همرفت طبیعی انجام می‌شود. ضریب انتقال حرارت در این حالت از طریق آزمایش تعیین می‌شود، به‌طوری که اختلاف دما و سطح تماس دستگاه اندازه‌گیری شده و ضریب همرفت استخراج می‌گردد.

با روشن شدن فن، شرایط به همرفت اجباری تغییر می‌کند. در این حالت، ضریب انتقال حرارت به‌طور قابل توجهی افزایش می‌یابد. این افزایش ضریب، باعث کاهش دمای تعادلی سیستم می‌شود. در واقع، سیستم به‌صورت خودتنظیم عمل کرده و از افزایش بیش از حد دما جلوگیری می‌کند.

سیستم الکتریکی و PWM

در بخش الکتریکی، از یک کنترل‌کننده PWM به همراه درایور H-Bridge استفاده شده است. وظیفه این بخش، تبدیل سیگنال کنترلی ترمیستور به ولتاژ مؤثر برای موتور DC است. در این مدل دو حالت عملکرد برای بلوک PWM وجود دارد:

• حالت PWM واقعی (PWM Mode)
• حالت میانگین‌گیری شده (Averaged Mode)

از آنجا که این شبیه‌سازی در سطح سیستم انجام شده و ثابت‌های زمانی حرارتی در حد چند ثانیه هستند، از حالت Averaged استفاده شده است. این انتخاب باعث می‌شود به‌جای شبیه‌سازی پالس‌های سریع PWM، تنها اثر میانگین ولتاژ بررسی شود که برای تحلیل‌های حرارتی کاملاً مناسب است.

سیستم مکانیکی و رفتار فن

فن به‌عنوان بار مکانیکی موتور DC عمل می‌کند. با افزایش ولتاژ ورودی از طریق PWM، جریان متوسط موتور افزایش یافته و در نتیجه گشتاور بیشتری تولید می‌شود. این گشتاور باعث افزایش سرعت دوران فن می‌شود.

افزایش سرعت فن تأثیر مستقیمی بر نرخ انتقال حرارت دارد. در واقع، جریان هوای بیشتری از سطح دستگاه عبور کرده و گرمای بیشتری از سیستم خارج می‌شود. این فرآیند باعث کاهش دمای ترمیستور و ایجاد یک حلقه فیدبک منفی پایدار می‌شود.

تعامل بین زیرسیستم‌ها

ویژگی اصلی این شبیه‌سازی، تعامل همزمان بین سه حوزه مختلف است. این تعامل به‌صورت زیر قابل توضیح است:

ابتدا منبع حرارتی شروع به تولید توان می‌کند. این توان باعث افزایش دمای بدنه و ترمیستور می‌شود. افزایش دما موجب کاهش مقاومت ترمیستور شده و در نتیجه ولتاژ مرجع PWM افزایش می‌یابد. افزایش PWM باعث افزایش سرعت موتور و فن می‌شود. در نهایت، افزایش سرعت فن باعث افزایش همرفت و کاهش نرخ افزایش دما می‌گردد.

این چرخه نشان‌دهنده یک سیستم کنترلی طبیعی است که بدون نیاز به کنترل‌کننده پیچیده، تنها با استفاده از خواص فیزیکی اجزا، رفتار خودتنظیم ایجاد می‌کند.

تحلیل نتایج شبیه‌سازی

نتایج شبیه‌سازی نشان می‌دهد که سیستم در ابتدا با افزایش سریع دما مواجه می‌شود، زیرا توان حرارتی در سطح پایین (2 وات) قرار دارد و فن هنوز در سرعت پایین کار می‌کند. با گذشت زمان و افزایش ناگهانی توان به 20 وات در ثانیه 40، دما افزایش بیشتری پیدا می‌کند.

در این نقطه، ترمیستور به‌سرعت واکنش نشان داده و مقاومت آن کاهش می‌یابد. این تغییر باعث افزایش ولتاژ کنترلی شده و موتور وارد ناحیه سرعت بالاتر می‌شود. در نتیجه، نرخ خنک‌سازی افزایش یافته و شیب افزایش دما کاهش می‌یابد.

در نهایت، سیستم به یک حالت پایدار می‌رسد که در آن توان تولیدی و توان دفعی با یکدیگر برابر هستند. این حالت نشان‌دهنده تعادل حرارتی دینامیکی سیستم است.

اهمیت انتخاب ضریب همرفت

یکی از مهم‌ترین پارامترها در این مدل، ضریب انتقال حرارت همرفتی است. این ضریب در دو حالت متفاوت تعریف می‌شود: حالت بدون فن و حالت با فن. در حالت بدون فن، انتقال حرارت تنها از طریق جریان طبیعی هوا انجام می‌شود که مقدار آن نسبتاً کم است.

در مقابل، زمانی که فن با حداکثر سرعت کار می‌کند، جریان هوای اجباری ایجاد شده و ضریب همرفت به‌طور قابل توجهی افزایش می‌یابد. تعیین دقیق این دو مقدار معمولاً از طریق آزمایش عملی انجام می‌شود و نقش مهمی در دقت شبیه‌سازی دارد.

مزایای استفاده از مدل سطح سیستم

استفاده از مدل سطح سیستم در این شبیه‌سازی چند مزیت مهم دارد. نخست اینکه پیچیدگی محاسبات کاهش یافته و امکان تحلیل رفتار کلی سیستم فراهم می‌شود. دوم اینکه می‌توان تعامل بین چند حوزه فیزیکی را بدون ورود به جزئیات بیش از حد مدل‌سازی کرد.

علاوه بر این، استفاده از حالت Averaged در PWM باعث می‌شود زمان شبیه‌سازی کاهش یابد و تمرکز بر رفتار حرارتی و دینامیکی سیستم قرار گیرد.

جمع‌بندی

مدل فن کنترل‌شده با ترمیستور نمونه‌ای مناسب از یک سیستم چندفیزیکی است که در آن حرارت، الکتریسیته و مکانیک به‌صورت همزمان با یکدیگر تعامل دارند. در این سیستم، یک حلقه فیدبک طبیعی از طریق ترمیستور شکل می‌گیرد که باعث تنظیم خودکار سرعت فن بر اساس دما می‌شود.

این شبیه‌سازی نشان می‌دهد که چگونه می‌توان از اجزای ساده فیزیکی برای ایجاد یک سیستم کنترل هوشمند و خودتنظیم استفاده کرد. همچنین اهمیت تحلیل همزمان چند حوزه فیزیکی در طراحی سیستم‌های واقعی صنعتی به‌خوبی در این مدل قابل مشاهده است.
