در سیستم‌های قدرت سه‌فاز، نحوه اتصال زمین یا ارتینگ یکی از مهم‌ترین عوامل تأثیرگذار بر رفتار ولتاژها و جریان‌ها در شرایط بهره‌برداری عادی و همچنین در شرایط نامتعادلی بار است. انتخاب نوع اتصال زمین می‌تواند به‌طور مستقیم بر پایداری ولتاژ فازها، میزان جریان‌های برگشتی، و حتی ایمنی تجهیزات الکتریکی تأثیر بگذارد. در این شبیه‌سازی، اثرات سه نوع مختلف اتصال زمین شامل نول زمین‌شده (Grounded Neutral)، نول شناور (Floating Neutral) و مدار باز (Open Circuit) بر روی یک شبکه سه‌فاز با بار مقاومتی نامتعادل مورد بررسی قرار می‌گیرد.

هدف اصلی این شبیه‌سازی، تحلیل رفتار ولتاژهای فازی و جریان‌های عبوری از بار در شرایطی است که بار از حالت کاملاً متعادل به حالت نامتعادل تغییر می‌کند. این تغییرات به‌صورت تدریجی در زمان‌های مشخص اعمال شده و پاسخ سیستم در هر یک از حالات اتصال زمین مقایسه می‌شود. استفاده از محیط Simscape Electrical در Matlab امکان مدل‌سازی دقیق اجزای فیزیکی سیستم قدرت را فراهم کرده و نتایج قابل اعتمادی از رفتار گذرای شبکه ارائه می‌دهد.

مدل‌سازی سیستم سه‌فاز

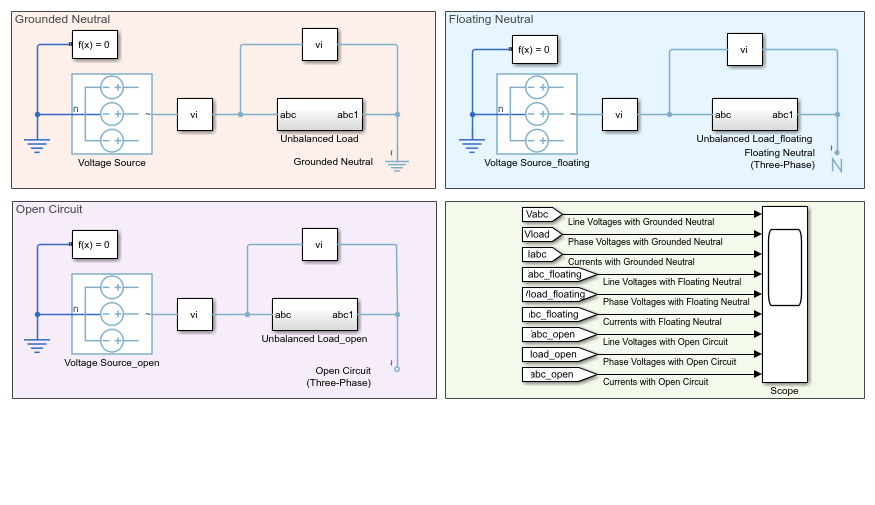

در این شبیه‌سازی، یک منبع ولتاژ AC سه‌فاز به‌عنوان تغذیه‌کننده شبکه در نظر گرفته شده است که یک بار مقاومتی را تغذیه می‌کند. بار مورد استفاده به‌صورت یک زیرسیستم (Subsystem) مدل‌سازی شده است که شامل دو مقاومت متغیر (Variable Resistor) در هر فاز می‌باشد. این ساختار امکان تغییر مقاومت هر فاز را به‌صورت مستقل فراهم می‌سازد و در نتیجه می‌توان شرایط نامتعادلی بار را به‌صورت دقیق شبیه‌سازی کرد.

در حالت اولیه، هر سه فاز دارای مقاومت برابر 1 اهم هستند و سیستم در حالت متعادل قرار دارد. در این وضعیت، جریان‌های فازی برابر بوده و اختلاف فازی استاندارد 120 درجه حفظ می‌شود. اما در زمان‌های مشخص، تغییراتی در مقادیر مقاومت اعمال می‌شود تا نامتعادلی بار ایجاد گردد. در زمان 0.05 ثانیه، مقاومت فاز A از 1 اهم به 3 اهم افزایش می‌یابد. سپس در زمان 0.07 ثانیه، مقاومت فاز C از 1 اهم به 1.5 اهم تغییر داده می‌شود، در حالی که فاز B بدون تغییر باقی می‌ماند.

انواع اتصال زمین در شبکه

در این شبیه‌سازی سه نوع مختلف اتصال زمین بررسی می‌شود که هر کدام رفتار متفاوتی در سیستم ایجاد می‌کنند:

1. نول زمین‌شده (Grounded Neutral):
در این حالت نقطه نول به زمین متصل است و بنابراین مرجع ولتاژ فازها تثبیت می‌شود. این موضوع باعث می‌شود که تغییرات بار تأثیر کمتری بر ولتاژ فازها داشته باشد و سیستم از پایداری بیشتری برخوردار باشد.

2. نول شناور (Floating Neutral):
در این حالت نقطه نول به زمین متصل نیست و در نتیجه پتانسیل آن می‌تواند با تغییر بار جابه‌جا شود. این موضوع باعث می‌شود که در شرایط نامتعادلی، ولتاژ فازها دچار تغییرات قابل توجهی شوند.

3. مدار باز (Open Circuit):
در این حالت عملاً هیچ مسیر مرجع برای جریان نول وجود ندارد و سیستم حساسیت بسیار بالایی نسبت به تغییرات بار دارد. این حالت معمولاً برای تحلیل شرایط بحرانی یا خطاهای خاص استفاده می‌شود.

رفتار سیستم در شرایط بار متعادل

در بازه زمانی ابتدایی شبیه‌سازی، سیستم در حالت کاملاً متعادل قرار دارد. در این شرایط، ولتاژهای فازی تقریباً برابر بوده و جریان‌ها نیز تقارن کامل دارند. در این مرحله تفاوت قابل توجهی بین سه نوع اتصال زمین مشاهده نمی‌شود، زیرا عدم وجود نامتعادلی باعث می‌شود پتانسیل نول در هر سه حالت تقریباً یکسان باقی بماند.

تأثیر اعمال نامتعادلی در زمان 0.05 ثانیه

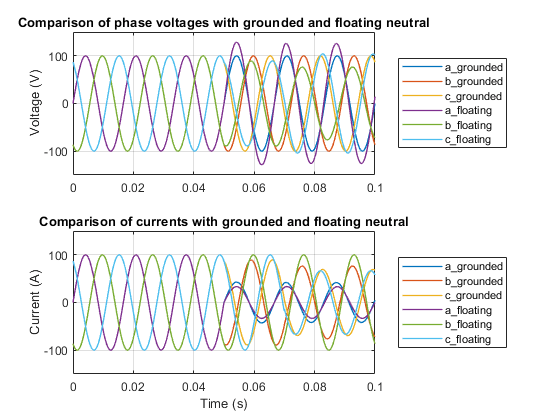

با افزایش مقاومت فاز A از 1 اهم به 3 اهم در زمان 0.05 ثانیه، سیستم وارد حالت نامتعادل می‌شود. این تغییر باعث کاهش جریان در فاز A و تغییر توزیع جریان در سایر فازها می‌شود. در این حالت، تفاوت عملکرد بین سیستم‌های دارای نول زمین‌شده و نول شناور به‌وضوح قابل مشاهده است.

در حالت نول زمین‌شده، ولتاژ فازها تقریباً ثابت باقی می‌ماند، زیرا اتصال زمین به‌عنوان مرجع پتانسیل عمل می‌کند و از جابه‌جایی نقطه نول جلوگیری می‌نماید. در نتیجه، اگرچه جریان‌ها تغییر می‌کنند، اما ولتاژ فازها دچار نوسان شدید نمی‌شوند.

در مقابل، در حالت نول شناور، تغییر مقاومت در فاز A باعث جابه‌جایی نقطه نول می‌شود. این امر منجر به تغییر محسوس در ولتاژ فازها می‌گردد و برخی فازها ممکن است افزایش یا کاهش غیرمنتظره ولتاژ را تجربه کنند. این پدیده می‌تواند در سیستم‌های واقعی بسیار خطرناک باشد، زیرا ممکن است بدون تغییر محسوس در ولتاژ خط به خط، ولتاژ فاز به زمین دچار افزایش غیرمجاز شود.

تأثیر تغییر دوم در زمان 0.07 ثانیه

در زمان 0.07 ثانیه، مقاومت فاز C نیز از 1 اهم به 1.5 اهم افزایش می‌یابد. این تغییر دوم باعث تشدید نامتعادلی در سیستم می‌شود. در این مرحله، توزیع جریان‌ها پیچیده‌تر شده و اثرات ناشی از نوع اتصال زمین بیشتر نمایان می‌شود.

در سیستم نول زمین‌شده، همچنان ولتاژ فازها تا حد زیادی پایدار باقی می‌ماند، اما جریان‌ها به‌طور قابل توجهی بازتوزیع می‌شوند. در مقابل، در سیستم نول شناور، تغییرات ولتاژ فازها شدیدتر شده و اختلاف ولتاژ بین فازها افزایش می‌یابد. این موضوع می‌تواند منجر به شرایطی مانند اضافه‌ولتاژ در برخی فازها و افت ولتاژ در فازهای دیگر شود.

تحلیل جریان‌ها و ولتاژها

یکی از مهم‌ترین نتایج این شبیه‌سازی، بررسی رفتار هم‌زمان جریان‌ها و ولتاژها در شرایط مختلف است. جریان‌های فازی به‌طور مستقیم تابع مقاومت بار هستند، بنابراین با افزایش مقاومت در یک فاز، جریان آن کاهش یافته و جریان سایر فازها برای حفظ تعادل توان تغییر می‌کند.

از سوی دیگر، ولتاژ فازها به نوع اتصال زمین وابستگی شدیدی دارد. در حالت زمین‌شده، ولتاژها تقریباً مستقل از تغییرات بار باقی می‌مانند، اما در حالت شناور، تغییرات بار باعث جابه‌جایی نقطه مرجع و در نتیجه تغییر ولتاژ فازها می‌شود. این موضوع نشان می‌دهد که تحلیل تنها بر اساس ولتاژهای خط به خط کافی نیست و باید ولتاژهای فاز به زمین نیز مورد بررسی قرار گیرند.

اهمیت مهندسی نتایج شبیه‌سازی

نتایج این شبیه‌سازی نشان می‌دهد که انتخاب نوع ارتینگ در طراحی سیستم‌های قدرت از اهمیت بسیار بالایی برخوردار است. در سیستم‌هایی که حساسیت بالایی نسبت به کیفیت توان دارند، استفاده از نول زمین‌شده می‌تواند پایداری ولتاژ را تضمین کند. در مقابل، استفاده از نول شناور ممکن است در شرایط خاص منجر به بروز اضافه‌ولتاژهای خطرناک شود.

از دیدگاه مهندسی، این نتایج تأکید می‌کنند که طراحی سیستم‌های توزیع برق باید با در نظر گرفتن بدترین شرایط نامتعادلی انجام شود. همچنین استفاده از ابزارهای شبیه‌سازی مانند Matlab و Simscape Electrical امکان تحلیل دقیق رفتار گذرا را فراهم می‌کند و می‌تواند از بروز خطاهای طراحی در سیستم‌های واقعی جلوگیری کند.

جمع‌بندی

در این شبیه‌سازی، اثر سه نوع اتصال زمین بر رفتار یک بار سه‌فاز نامتعادل مورد بررسی قرار گرفت. نتایج نشان داد که در حالت نول زمین‌شده، سیستم از پایداری ولتاژ بالاتری برخوردار است، در حالی که در حالت نول شناور، تغییرات بار می‌تواند منجر به نوسانات شدید ولتاژ فازها شود. همچنین مشخص شد که حتی تغییرات کوچک در مقاومت بار می‌تواند تأثیرات قابل توجهی بر رفتار سیستم داشته باشد.

در نهایت، می‌توان نتیجه گرفت که تحلیل دقیق رفتار سیستم‌های سه‌فاز در شرایط نامتعادل بدون در نظر گرفتن نوع اتصال زمین امکان‌پذیر نیست و شبیه‌سازی‌های دقیق در محیط‌هایی مانند Matlab نقش کلیدی در طراحی و بهینه‌سازی این سیستم‌ها ایفا می‌کنند.
