در سیستم‌های انتقال و توزیع انرژی الکتریکی، کابل‌های فشار متوسط و فشار قوی نقش بسیار مهمی در انتقال مطمئن توان ایفا می‌کنند. علاوه بر هادی اصلی، این کابل‌ها معمولاً دارای غلاف‌های فلزی هستند که وظیفه محافظت مکانیکی، کاهش میدان‌های الکترومغناطیسی و افزایش ایمنی را بر عهده دارند. نحوه اتصال این غلاف‌ها به زمین تأثیر مستقیمی بر جریان‌های القایی، تلفات توان، توزیع ولتاژ و راندمان کلی سیستم دارد. به همین دلیل، بررسی رفتار غلاف کابل‌ها با استفاده از شبیه‌سازی‌های دقیق یکی از موضوعات مهم در طراحی و تحلیل شبکه‌های قدرت محسوب می‌شود.

در این شبیه‌سازی، یک مدل سه‌فاز از کابل جریان متناوب (AC) ارائه می‌شود که هر فاز آن توسط یک غلاف رسانا احاطه شده است. مدل به گونه‌ای طراحی شده است که امکان بررسی دو روش متداول اتصال غلاف‌ها شامل اتصال سری (Series Bonded) و اتصال متقاطع (Cross-Bonded) را فراهم می‌کند. همچنین تعداد بخش‌های مدل π یا Pi قابل تنظیم بوده و این ویژگی امکان ارزیابی میزان تأثیر دقت مدل بر نتایج شبیه‌سازی را فراهم می‌سازد.

معرفی ساختار کابل AC

کابل‌های فشار قوی معمولاً از چندین لایه مختلف تشکیل شده‌اند که هر کدام وظیفه مشخصی را بر عهده دارند. در مرکز کابل، هادی اصلی جریان قرار دارد که توان الکتریکی را انتقال می‌دهد. اطراف این هادی توسط لایه‌های عایقی و سپس یک غلاف فلزی پوشانده می‌شود. این غلاف علاوه بر حفاظت مکانیکی، وظیفه هدایت جریان‌های نشتی و کاهش اثرات میدان‌های الکترومغناطیسی را نیز بر عهده دارد.

در هنگام عبور جریان از هادی اصلی، میدان مغناطیسی ایجاد شده سبب القای ولتاژ در غلاف فلزی می‌شود. اگر این ولتاژها به درستی مدیریت نشوند، جریان‌های گردشی در غلاف ایجاد شده و موجب افزایش تلفات و کاهش راندمان کابل خواهند شد. به همین دلیل انتخاب روش مناسب برای اتصال غلاف‌ها اهمیت بسیار زیادی دارد.

ساختار کلی شبیه‌سازی

در این شبیه‌سازی، یک منبع ولتاژ فشار قوی انرژی مورد نیاز سیستم را تأمین می‌کند. انرژی تولید شده از طریق یک کابل سه‌فاز به یک بار مقاومتی نامتعادل منتقل می‌شود. استفاده از بار نامتعادل باعث می‌شود شرایط واقعی‌تر شبکه قدرت شبیه‌سازی شده و رفتار کابل در شرایط عملیاتی مختلف قابل بررسی باشد.

هر یک از سه فاز دارای یک غلاف رسانا است که در دو انتهای کابل از طریق مقاومت‌های ساده به زمین متصل می‌شود. این مقاومت‌ها شرایط واقعی اتصال زمین را تقریب زده و امکان تحلیل جریان‌های عبوری از غلاف را فراهم می‌کنند.

به منظور افزایش پایداری عددی مدل و جلوگیری از مشکلات همگرایی در هنگام اجرای شبیه‌سازی، منبع ولتاژ دارای امپدانس داخلی در نظر گرفته شده است. این امپدانس داخلی باعث می‌شود تغییرات لحظه‌ای جریان بهتر کنترل شده و فرآیند حل معادلات با سرعت و پایداری بیشتری انجام شود.

مدل‌سازی کابل با استفاده از بخش‌های Pi

یکی از روش‌های متداول برای مدل‌سازی کابل‌های بلند، استفاده از مدل‌های چندبخشی π است. در این روش، کابل به چندین قسمت کوچکتر تقسیم می‌شود و هر قسمت توسط عناصر مقاومت، اندوکتانس و ظرفیت خازنی معادل نمایش داده می‌شود.

هرچه تعداد این بخش‌ها بیشتر باشد، رفتار واقعی کابل با دقت بالاتری مدل خواهد شد. با این حال افزایش تعداد بخش‌های Pi موجب افزایش حجم محاسبات، افزایش تعداد معادلات و در نتیجه طولانی‌تر شدن زمان اجرای شبیه‌سازی خواهد شد. بنابراین انتخاب تعداد مناسب این بخش‌ها همواره یک مصالحه میان دقت مدل و سرعت محاسبات است.

در این شبیه‌سازی تعداد بخش‌های Pi قابل تنظیم بوده و کاربر می‌تواند متناسب با نیاز خود مدل را ساده یا دقیق‌تر نماید.

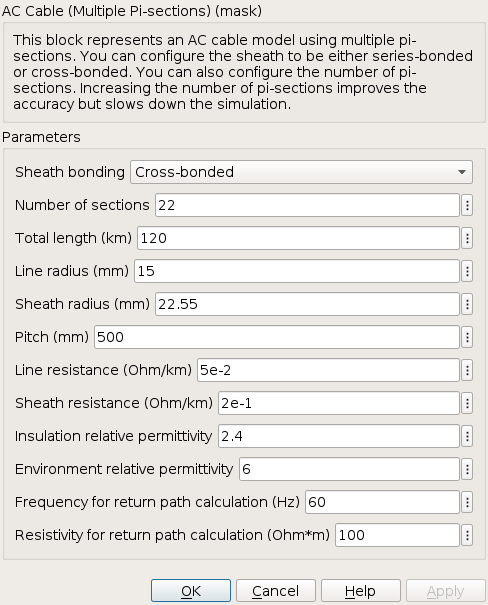

پارامترهای مدل کابل

پارامترهای مدل شامل مشخصات الکتریکی کابل مانند مقاومت هادی، اندوکتانس، ظرفیت خازنی، مقاومت غلاف‌ها، نحوه اتصال زمین و تعداد بخش‌های Pi هستند. تغییر هر یک از این پارامترها می‌تواند پاسخ دینامیکی سیستم را تحت تأثیر قرار دهد.

این انعطاف‌پذیری باعث می‌شود بتوان شرایط مختلف بهره‌برداری، طراحی‌های متفاوت کابل و حتی سناریوهای توسعه شبکه را مورد بررسی قرار داد. مهندسان با تغییر این پارامترها قادر خواهند بود مناسب‌ترین ساختار کابل را پیش از اجرای پروژه واقعی انتخاب کنند.

اتصال سری غلاف‌ها (Series Bonded)

یکی از روش‌های رایج اتصال غلاف کابل، اتصال سری است. در این روش، غلاف‌های فلزی در امتداد مسیر کابل به صورت مستقیم به یکدیگر متصل شده و در دو انتهای کابل به زمین متصل می‌شوند.

در مدل ارائه شده، کابل از سه بخش Pi تشکیل شده است و غلاف تمامی این بخش‌ها به صورت سری به یکدیگر متصل شده‌اند. این روش دارای ساختار ساده‌ای است و پیاده‌سازی آن نسبتاً آسان می‌باشد.

با وجود سادگی، اتصال سری معمولاً موجب ایجاد جریان‌های القایی بیشتری در غلاف‌ها می‌شود. این جریان‌ها سبب افزایش تلفات اهمی، افزایش دمای کابل و کاهش راندمان انتقال انرژی خواهند شد. به همین دلیل در خطوط طولانی معمولاً روش‌های پیشرفته‌تری برای اتصال غلاف‌ها مورد استفاده قرار می‌گیرند.

اتصال متقاطع غلاف‌ها (Cross-Bonded)

روش Cross-Bonded یکی از مؤثرترین راهکارهای کاهش جریان‌های القایی در غلاف کابل‌های فشار قوی محسوب می‌شود. در این روش، نحوه اتصال غلاف‌ها به گونه‌ای طراحی می‌شود که ولتاژهای القایی در طول مسیر تا حد زیادی یکدیگر را خنثی کنند.

در مدل مورد بررسی، اتصال متقاطع با استفاده از بلوک‌های Phase Permute پیاده‌سازی شده است. این بلوک‌ها ترتیب اتصال فازها را تغییر داده و باعث توزیع متعادل‌تر ولتاژهای القایی در غلاف‌ها می‌شوند.

این تکنیک علاوه بر کاهش جریان‌های گردشی، موجب کاهش تلفات انرژی، کاهش گرم شدن کابل و افزایش ظرفیت انتقال توان خواهد شد. به همین دلیل در بسیاری از پروژه‌های انتقال انرژی فشار قوی از اتصال متقاطع استفاده می‌شود.

نقش بلوک‌های Phase Permute

بلوک‌های Phase Permute وظیفه تغییر ترتیب اتصال فازها را بر عهده دارند. این تغییر باعث می‌شود ولتاژهای القایی در قسمت‌های مختلف کابل به صورت متوازن توزیع شوند و مجموع ولتاژهای ایجاد شده در غلاف تا حد زیادی کاهش یابد.

استفاده از این بلوک‌ها یکی از مهم‌ترین بخش‌های پیاده‌سازی اتصال Cross-Bonded در محیط Matlab و Simscape محسوب می‌شود و امکان تحلیل دقیق رفتار غلاف‌ها را فراهم می‌کند.

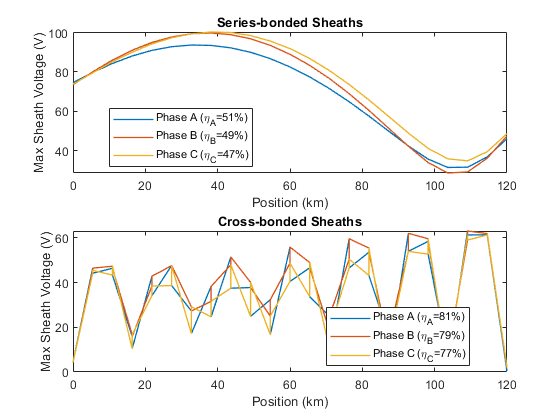

نتایج شبیه‌سازی

نتایج این شبیه‌سازی با استفاده از قابلیت Simscape Logging استخراج شده‌اند. این ابزار امکان ثبت تمامی متغیرهای داخلی مدل را فراهم کرده و تحلیل دقیق رفتار سیستم را امکان‌پذیر می‌سازد.

برای مقایسه بهتر دو روش اتصال غلاف، مدل کابل با استفاده از 22 بخش Pi شبیه‌سازی شده است. افزایش تعداد بخش‌های مدل باعث می‌شود رفتار واقعی کابل با دقت بیشتری بازسازی شود و اختلاف عملکرد دو روش اتصال به شکل واضح‌تری مشاهده گردد.

نمودارهای حاصل نشان می‌دهند که در روش اتصال متقاطع، جریان‌های القایی غلاف کاهش یافته و تلفات توان کمتر از حالت اتصال سری است. در نتیجه بازده انتقال انرژی در روش Cross-Bonded بیشتر بوده و عملکرد کلی سیستم بهبود پیدا می‌کند.

در مقابل، روش اتصال سری اگرچه ساختار ساده‌تری دارد، اما به دلیل ایجاد جریان‌های گردشی بیشتر در غلاف‌ها، راندمان پایین‌تری نسبت به اتصال متقاطع ارائه می‌دهد. این تفاوت به ویژه در کابل‌های بلند و خطوط انتقال فشار قوی کاملاً محسوس خواهد بود.

تأثیر تعداد بخش‌های Pi بر دقت شبیه‌سازی

یکی از مهم‌ترین نکات این شبیه‌سازی، امکان تغییر تعداد بخش‌های Pi است. با افزایش تعداد این بخش‌ها، مدل توزیع پارامترهای کابل را با دقت بیشتری نمایش می‌دهد و پاسخ گذرا و حالت ماندگار سیستم به واقعیت نزدیک‌تر خواهد شد.

البته این افزایش دقت با هزینه افزایش زمان اجرای شبیه‌سازی همراه است. بنابراین در پروژه‌های صنعتی معمولاً تعداد بخش‌های Pi بر اساس میزان دقت مورد نیاز و توان پردازشی سیستم انتخاب می‌شود.

مزایای استفاده از Matlab برای این شبیه‌سازی

محیط Matlab و کتابخانه Simscape امکانات گسترده‌ای برای مدل‌سازی سیستم‌های قدرت در اختیار کاربران قرار می‌دهد. امکان ایجاد مدل‌های دقیق کابل، تعریف پارامترهای قابل تنظیم، ثبت اطلاعات داخلی سیستم، تحلیل نتایج و مقایسه سناریوهای مختلف از مهم‌ترین قابلیت‌های این محیط محسوب می‌شوند.

علاوه بر این، امکان تغییر سریع ساختار مدل، بررسی اثر تغییر پارامترها، تحلیل شرایط گذرا و توسعه مدل برای شبکه‌های پیچیده‌تر، Matlab را به یکی از بهترین ابزارهای شبیه‌سازی سیستم‌های انتقال انرژی تبدیل کرده است.

جمع‌بندی

این شبیه‌سازی رفتار یک کابل سه‌فاز AC دارای غلاف‌های رسانا را در دو روش اتصال سری و اتصال متقاطع بررسی می‌کند. مدل کابل با استفاده از چندین بخش Pi ساخته شده و امکان تغییر تعداد این بخش‌ها برای دستیابی به دقت بیشتر فراهم شده است. همچنین اتصال غلاف‌ها به زمین از طریق مقاومت‌های ساده انجام می‌شود و وجود امپدانس داخلی در منبع ولتاژ باعث افزایش پایداری محاسبات عددی می‌شود.

نتایج شبیه‌سازی نشان می‌دهند که اتصال متقاطع غلاف‌ها نسبت به اتصال سری عملکرد بهتری داشته و موجب کاهش تلفات، کاهش جریان‌های القایی و افزایش راندمان انتقال انرژی می‌شود. این موضوع اهمیت انتخاب روش مناسب اتصال غلاف را در طراحی کابل‌های فشار قوی نشان داده و بیانگر آن است که شبیه‌سازی دقیق در Matlab می‌تواند پیش از اجرای عملی پروژه، اطلاعات ارزشمندی برای تصمیم‌گیری مهندسان فراهم کند.
