تحلیل حالت ماندگار یکی از مهمترین مباحث در مهندسی برق و به ویژه در تحلیل سیستمهای قدرت و مدارهای الکتریکی است. در بسیاری از کاربردهای صنعتی، هدف اصلی بررسی رفتار مدار پس از پایان یافتن گذراها و رسیدن سیستم به شرایط پایدار است. در این شرایط، تمامی کمیتهای الکتریکی مانند ولتاژ، جریان و توان دارای رفتار قابل پیشبینی هستند و امکان تحلیل دقیق عملکرد تجهیزات فراهم میشود. در محیط MATLAB/Simulink و به طور خاص در کتابخانه Simscape Electrical ابزارهای قدرتمندی برای انجام چنین تحلیلهایی در اختیار کاربران قرار گرفته است. یکی از مهمترین این ابزارها، بلوک Powergui است که امکانات متنوعی مانند محاسبه شرایط اولیه، تحلیل حالت ماندگار، اندازهگیری امپدانس، تحلیل هارمونیکی و بررسی پاسخ فرکانسی مدارها را فراهم میکند.
در این شبیهسازی، عملکرد یک مدار خطی شامل یک فیلتر هارمونیک مرتبه پنجم مورد بررسی قرار میگیرد. هدف اصلی، تحلیل رفتار مدار در فرکانس اصلی شبکه و همچنین بررسی عملکرد فیلتر در حذف هارمونیک پنجم است. علاوه بر این، از بلوک Impedance Measurement برای محاسبه تغییرات امپدانس مدار در گسترهای از فرکانسها استفاده میشود تا بتوان نقطه تشدید مدار و نحوه عملکرد فیلتر را به خوبی مشاهده کرد.
معرفی مدار مورد بررسی

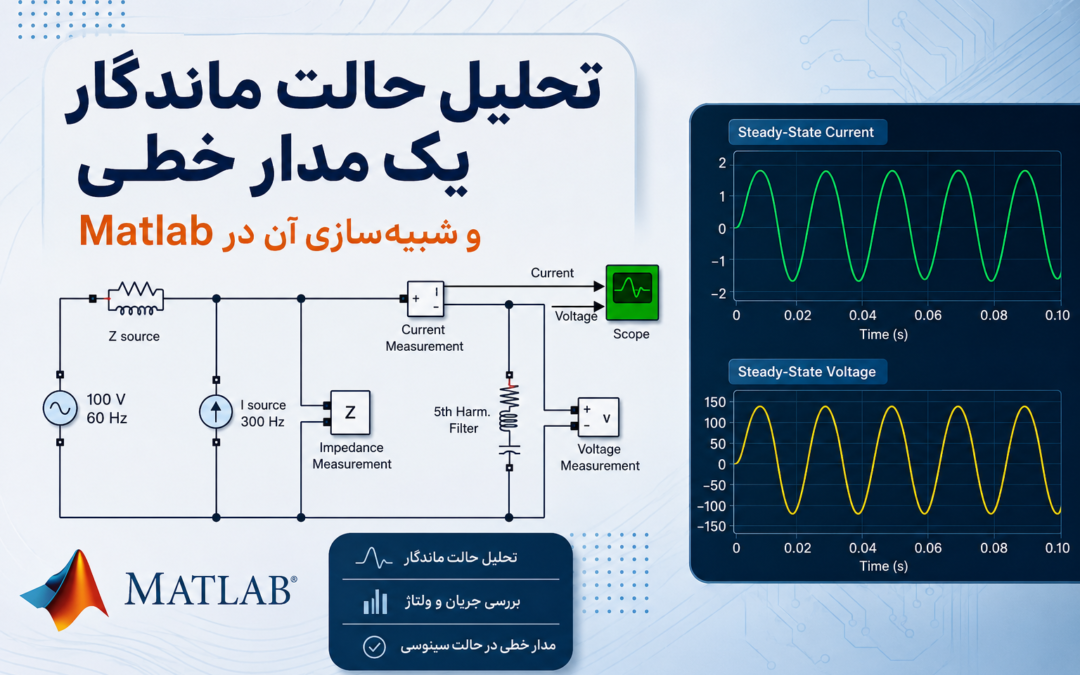

مدار مورد مطالعه از یک باس الکتریکی تشکیل شده است که توسط یک منبع ولتاژ القایی با فرکانس 60 هرتز و دامنه 100 ولت تغذیه میشود. علاوه بر منبع اصلی، یک منبع جریان هارمونیکی نیز به باس تزریق شده است که دارای فرکانس 300 هرتز، معادل هارمونیک پنجم شبکه 60 هرتزی، و دامنه 1 آمپر است.
برای کاهش اثر این هارمونیک، یک فیلتر تنظیمشده مرتبه پنجم به باس متصل شده است. این فیلتر به گونهای طراحی شده که در فرکانس 300 هرتز دارای حداقل امپدانس باشد و جریان هارمونیکی را از مسیر خود عبور دهد. به این ترتیب، ورود هارمونیک پنجم به سایر قسمتهای شبکه کاهش یافته و کیفیت توان سیستم افزایش پیدا میکند.
مدل فضای حالت سیستم
از آنجا که مدار کاملاً خطی است، میتوان آن را به صورت یک مدل فضای حالت نمایش داد. این مدل دارای سه متغیر حالت است که شامل دو جریان سلف و یک ولتاژ خازن میشوند. همچنین دو ورودی برای سیستم تعریف شده است که عبارتاند از:
- منبع ولتاژ (Vs)
- منبع جریان (Is)
در خروجی نیز دو کمیت اصلی اندازهگیری میشوند:
- جریان مدار
- ولتاژ باس
نمایش فضای حالت این امکان را فراهم میکند که پاسخ مدار با دقت بالا محاسبه شود و شرایط اولیه مناسب برای شروع شبیهسازی نیز به صورت خودکار توسط Powergui تعیین گردد.
نقش بلوک Powergui در تحلیل حالت ماندگار
بلوک Powergui یکی از اجزای اصلی شبیهسازی سیستمهای قدرت در Simscape Electrical محسوب میشود. این بلوک علاوه بر مدیریت تنظیمات حلکننده، امکانات گستردهای برای تحلیل مدارهای الکتریکی فراهم میکند. در این مثال، از قابلیت تحلیل حالت ماندگار این بلوک استفاده میشود.
Powergui قادر است فازور ولتاژها و جریانها را در فرکانس اصلی شبکه و همچنین در فرکانس هارمونیکی محاسبه کند. علاوه بر این، مقدار اولیه تمامی متغیرهای حالت نیز تعیین میشود تا شبیهسازی مستقیماً از شرایط پایدار آغاز گردد و نیازی به انتظار برای حذف پاسخهای گذرا نباشد.
این ویژگی به ویژه در مدارهایی که دارای عناصر ذخیرهکننده انرژی مانند سلف و خازن هستند اهمیت فراوانی دارد، زیرا در حالت عادی ممکن است چندین سیکل زمانی طول بکشد تا مدار به شرایط پایدار برسد.
اندازهگیری امپدانس مدار
یکی از بخشهای مهم این شبیهسازی، استفاده از بلوک Impedance Measurement است. این بلوک امکان اندازهگیری امپدانس مدار را در بازه وسیعی از فرکانسها فراهم میکند. به کمک این قابلیت میتوان رفتار فرکانسی مدار را بدون نیاز به انجام چندین شبیهسازی مستقل بررسی کرد.
در این مثال، اندازهگیری امپدانس در بازه فرکانسی صفر تا 1000 هرتز و با گام 2 هرتز انجام میشود. نتیجه این تحلیل به صورت نمودار امپدانس بر حسب فرکانس نمایش داده میشود که اطلاعات ارزشمندی درباره رفتار مدار در فرکانسهای مختلف ارائه میدهد.
مراحل اجرای شبیهسازی
مرحله اول: محاسبه شرایط حالت ماندگار
ابتدا باید از طریق بلوک Powergui تحلیل حالت ماندگار انجام شود. در این مرحله، فازورهای ولتاژ و جریان برای فرکانس 60 هرتز و همچنین هارمونیک 300 هرتز محاسبه میشوند. علاوه بر آن، مقادیر اولیه سه متغیر حالت نیز تعیین شده و در اختیار شبیهسازی قرار میگیرد.
استفاده از این شرایط اولیه موجب میشود که پاسخ شبیهسازی از همان لحظه آغازین در وضعیت پایدار قرار داشته باشد و هیچ گذرای غیرواقعی در نتایج مشاهده نشود.
مرحله دوم: اجرای شبیهسازی
پس از تعیین شرایط اولیه، اسکوپ باز شده و شبیهسازی اجرا میشود. یکی از ویژگیهای مهم این مثال آن است که شکل موجهای ولتاژ و جریان از همان ابتدای شبیهسازی دارای رفتار پایدار هستند و نیازی به حذف بخش ابتدایی نمودارها وجود ندارد.
این قابلیت علاوه بر افزایش دقت نتایج، زمان مورد نیاز برای انجام تحلیل را نیز کاهش میدهد و مخصوصاً در مدارهای بزرگ و پیچیده بسیار سودمند است.
مرحله سوم: تحلیل امپدانس
در ادامه، گزینه Impedance vs Frequency Measurement از محیط Powergui انتخاب میشود. با اجرای این ابزار، پنجرهای برای تنظیم بازه فرکانسی باز خواهد شد. در این مثال بردار فرکانسی از صفر تا 1000 هرتز با گام 2 هرتز انتخاب شده است.
پس از فشردن دکمه نمایش، نمودار تغییرات امپدانس مدار رسم میشود و رفتار مدار در تمامی فرکانسهای مورد نظر قابل مشاهده خواهد بود.
بررسی تشدید سری در 300 هرتز
مهمترین نتیجه این تحلیل مشاهده پدیده تشدید سری در فرکانس 300 هرتز است. از آنجا که فیلتر دقیقاً برای هارمونیک پنجم تنظیم شده است، در این فرکانس امپدانس مدار به مقدار بسیار کمی کاهش پیدا میکند.
کاهش امپدانس باعث میشود جریان هارمونیکی عمدتاً وارد شاخه فیلتر شود و از انتشار آن در سایر قسمتهای شبکه جلوگیری گردد. این دقیقاً همان هدف اصلی طراحی فیلترهای تنظیمشده در سیستمهای قدرت است.
اگر محل مینیمم نمودار امپدانس دقیقاً روی 300 هرتز قرار داشته باشد، نشاندهنده تنظیم صحیح پارامترهای فیلتر است. در غیر این صورت لازم است مقادیر سلف و خازن اصلاح شوند تا فرکانس تشدید به مقدار مطلوب منتقل شود.
مزایای این روش تحلیل
تحلیل حالت ماندگار همراه با اندازهگیری امپدانس مزایای متعددی دارد. از جمله مهمترین این مزایا میتوان به کاهش زمان شبیهسازی، حذف پاسخهای گذرا، محاسبه دقیق شرایط اولیه، بررسی رفتار فرکانسی مدار، شناسایی نقاط تشدید، ارزیابی عملکرد فیلترهای هارمونیکی و تحلیل دقیق پاسخ سیستم در برابر هارمونیکهای مختلف اشاره کرد.
این روش همچنین به مهندسان کمک میکند تا قبل از پیادهسازی عملی تجهیزات، عملکرد آنها را در محیط شبیهسازی بررسی کرده و در صورت نیاز اصلاحات لازم را روی طراحی انجام دهند.
کاربردهای صنعتی
تحلیل ارائهشده در این شبیهسازی تنها به یک مدار آموزشی محدود نمیشود، بلکه در بسیاری از پروژههای صنعتی نیز کاربرد دارد. طراحی بانکهای فیلتر هارمونیکی، تحلیل کیفیت توان، بررسی عملکرد مبدلهای الکترونیک قدرت، طراحی سیستمهای جبرانساز توان راکتیو، تحلیل شبکههای توزیع و انتقال، ارزیابی رفتار تجهیزات در حضور هارمونیکها و بررسی پایداری سیستمهای قدرت از جمله مهمترین کاربردهای این روش محسوب میشوند.
در پروژههای بزرگ صنعتی معمولاً قبل از نصب تجهیزات واقعی، چنین تحلیلهایی در محیط MATLAB/Simulink انجام میشود تا نقاط تشدید احتمالی، عملکرد فیلترها و نحوه توزیع هارمونیکها در شبکه به طور کامل مشخص شود.
جمعبندی
این شبیهسازی نمونهای کاربردی از تحلیل حالت ماندگار یک مدار خطی در محیط MATLAB/Simulink است که با استفاده از بلوکهای Powergui و Impedance Measurement انجام میشود. در این مدل، یک فیلتر هارمونیک مرتبه پنجم برای حذف مؤثر هارمونیک 300 هرتز مورد استفاده قرار گرفته و رفتار مدار در فرکانسهای مختلف بررسی شده است. محاسبه شرایط اولیه، تحلیل فازوری، اندازهگیری امپدانس و مشاهده نقطه تشدید سری، مجموعهای کامل از ابزارهای تحلیل سیستمهای قدرت را در اختیار کاربر قرار میدهد. این شبیهسازی علاوه بر آموزش مفاهیم تحلیل فرکانسی و حالت ماندگار، مبنای مناسبی برای طراحی و ارزیابی فیلترهای هارمونیکی در شبکههای قدرت و سیستمهای الکترونیک قدرت به شمار میآید.
دسترسی به دانلود ویژه اعضاء سایت
دانلود رایگان این شبیه سازی در نرم افزار Matlab
همه چیز شامل گزارش ها ، فایل شبیه سازی ، یکجا، آماده دانلود!
لینک دانلود ویژه اعضا سایت







آیا با این شبیهسازی میتوان عملکرد فیلتر را برای هارمونیکهای دیگر نیز ارزیابی کرد؟
بله، با تغییر فرکانس منبع هارمونیکی یا بازه تحلیل در ابزار Impedance vs Frequency Measurement میتوان پاسخ مدار و عملکرد فیلتر را برای سایر هارمونیکها نیز بررسی و تحلیل کرد.
اگر فرکانس تشدید فیلتر در شبیهسازی متلب دقیقاً روی 300 هرتز قرار نگیرد، چگونه میتوان آن را اصلاح کرد؟
باید مقادیر اندوکتانس (L) و ظرفیت خازن (C) فیلتر را متناسب با فرکانس هدف تنظیم کرده و سپس با ابزار Impedance vs Frequency Measurement محل جدید فرکانس تشدید را بررسی کنید.
چرا شبیهسازی از حالت ماندگار شروع میشود و پاسخ گذرا دیده نمیشود؟
زیرا بلوک Powergui با محاسبه مقادیر اولیه سلفها و خازنها بر اساس تحلیل حالت ماندگار، شرایط اولیه مدار را تنظیم میکند و شبیهسازی مستقیماً از وضعیت پایدار آغاز میشود.
چگونه میتوان فرکانس تشدید فیلتر هارمونیک را در MATLAB بررسی کرد؟
با استفاده از ابزار Impedance vs Frequency Measurement در بلوک Powergui میتوان نمودار امپدانس بر حسب فرکانس را رسم کرد. کمترین مقدار امپدانس در نمودار، فرکانس تشدید فیلتر را نشان میدهد.
هنگام شبیهسازی این مدار در متلب، چرا باید از بلوک Powergui استفاده کنیم؟
بلوک Powergui برای انجام تحلیل حالت ماندگار، محاسبه شرایط اولیه مدار و استفاده از ابزارهایی مانند Impedance Measurement ضروری است و باعث میشود شبیهسازی با نتایج دقیقتر و بدون گذرای اولیه اجرا شود.
