اندوکتانس یکی از مهم‌ترین عناصر در مدارهای الکتریکی و الکترونیک قدرت محسوب می‌شود که نقش اساسی در ذخیره‌سازی انرژی مغناطیسی، کنترل جریان و طراحی سیستم‌های قدرت ایفا می‌کند. در بسیاری از کاربردهای مهندسی، مقدار اندوکتانس یک المان ثابت نیست و بسته به شرایط کاری، موقعیت مکانیکی، اشباع هسته مغناطیسی یا تغییرات محیطی تغییر می‌کند. به همین دلیل، مدل‌سازی یک اندوکتانس متغیر (Variable Inductance) اهمیت بسیار زیادی در تحلیل و طراحی سیستم‌های الکتریکی دارد.

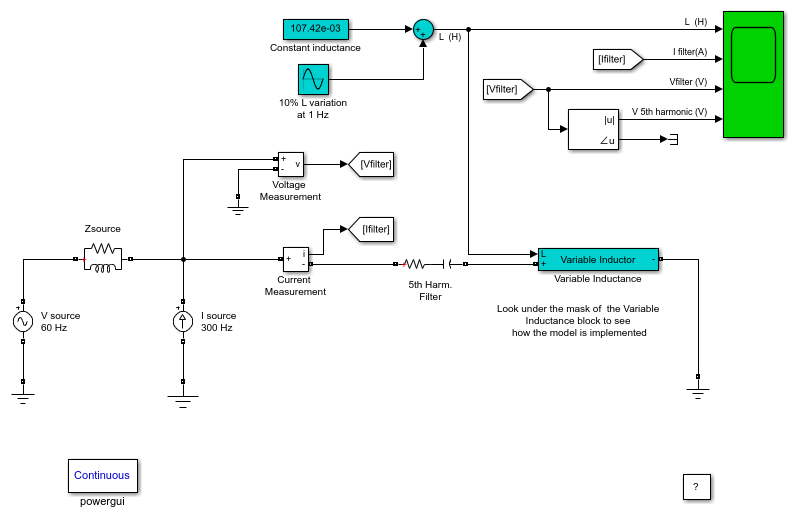

در این شبیه سازی، نحوه مدل‌سازی یک اندوکتانس متغیر در محیط Simulink و استفاده از آن در کتابخانه Specialized Power Systems بررسی می‌شود. این مدل به گونه‌ای طراحی شده است که بتوان مقدار اندوکتانس را در طول زمان یا بر اساس شرایط مختلف تغییر داد و اثر این تغییرات را بر رفتار جریان و ولتاژ مدار مشاهده کرد.

اهمیت مدل‌سازی اندوکتانس متغیر

در بسیاری از تجهیزات صنعتی، مقدار اندوکتانس وابسته به شرایط عملکرد سیستم است. به عنوان مثال، در ماشین‌های الکتریکی، ترانسفورماتورها، راکتورها، مبدل‌های قدرت و سیستم‌های الکترومغناطیسی، تغییر فاصله هوایی، اشباع هسته یا حرکت اجزای مکانیکی باعث تغییر مقدار اندوکتانس می‌شود. استفاده از یک مقدار ثابت برای اندوکتانس در چنین شرایطی نمی‌تواند رفتار واقعی سیستم را نمایش دهد.

مدل‌سازی اندوکتانس متغیر این امکان را فراهم می‌کند که اثرات تغییرات پارامترهای فیزیکی به صورت دقیق در شبیه سازی لحاظ شوند و عملکرد سیستم در شرایط مختلف مورد ارزیابی قرار گیرد.

معادله ولتاژ در اندوکتور

اساس عملکرد این مدل بر پایه رابطه شناخته‌شده اندوکتور قرار دارد:

v = L × (di/dt)

در این رابطه:

• v ولتاژ دو سر اندوکتانس است.
• L مقدار اندوکتانس است.
• di/dt نرخ تغییرات جریان نسبت به زمان است.

این معادله بیان می‌کند که ولتاژ دو سر اندوکتانس متناسب با سرعت تغییر جریان است. هرچه جریان سریع‌تر تغییر کند، ولتاژ بزرگ‌تری در دو سر اندوکتور ایجاد خواهد شد.

پیاده‌سازی مدل در Simulink

در این شبیه سازی، به جای استفاده مستقیم از رابطه مشتق‌گیری، معادله به صورت زیر بازنویسی شده است:

i = (1/L) × (v/s)

در این رابطه، عملگر s نشان‌دهنده انتگرال‌گیری در حوزه لاپلاس است. ابتدا ولتاژ ورودی انتگرال گرفته می‌شود و سپس نتیجه در معکوس مقدار اندوکتانس ضرب می‌شود تا جریان محاسبه گردد.

این روش یکی از رایج‌ترین تکنیک‌های پیاده‌سازی مدل‌های دینامیکی در Simulink است، زیرا بلوک‌های انتگرال‌گیر از پایداری عددی مناسبی برخوردار بوده و برای شبیه سازی سیستم‌های دینامیکی بسیار مناسب هستند.

ساختار مدل

مدل طراحی شده دارای یک ورودی ولتاژ و یک خروجی جریان است. مقدار اندوکتانس می‌تواند به صورت ثابت یا متغیر به مدل اعمال شود. در صورتی که مقدار اندوکتانس در طول زمان تغییر کند، جریان خروجی نیز متناسب با آن تغییر خواهد کرد.

به طور کلی مراحل عملکرد مدل عبارت‌اند از:

1. دریافت ولتاژ دو سر اندوکتور.
2. انتگرال‌گیری از ولتاژ.
3. تقسیم نتیجه بر مقدار اندوکتانس.
4. محاسبه جریان عبوری از المان.

این ساختار باعث می‌شود بتوان مدل را به سادگی در مدارهای پیچیده‌تر مورد استفاده قرار داد.

جهت تعریف جریان

در این مدل، جهت جریان به صورت استاندارد تعریف شده است. جریان از ترمینال مثبت اندوکتانس به سمت ترمینال منفی در نظر گرفته می‌شود. رعایت این قرارداد در طراحی مدارها اهمیت زیادی دارد، زیرا علامت ولتاژ و جریان مستقیماً بر نتایج تحلیل و محاسبات توان تأثیر می‌گذارد.

در صورتی که جهت اتصال المان در مدار تغییر کند، علامت جریان نیز تغییر خواهد کرد و لازم است این موضوع هنگام تحلیل نتایج شبیه سازی مدنظر قرار گیرد.

مزایای استفاده از اندوکتانس متغیر

• مدل‌سازی دقیق‌تر رفتار واقعی تجهیزات الکترومغناطیسی.
• بررسی اثر تغییرات پارامترهای فیزیکی بر عملکرد مدار.
• امکان تحلیل شرایط گذرا.
• شبیه سازی رفتار سیستم در شرایط مختلف کاری.
• افزایش دقت طراحی تجهیزات قدرت.
• امکان اتصال مستقیم به سایر بلوک‌های Specialized Power Systems.

کاربردهای اندوکتانس متغیر

مدل ارائه شده در این شبیه سازی در حوزه‌های مختلف مهندسی برق کاربرد دارد. برخی از مهم‌ترین کاربردهای آن عبارت‌اند از:

• تحلیل ماشین‌های الکتریکی.
• مدل‌سازی ترانسفورماتورهای اشباع‌شونده.
• طراحی راکتورهای قابل کنترل.
• شبیه سازی سیستم‌های الکترومکانیکی.
• بررسی عملکرد سلف‌های متغیر.
• تحلیل مدارهای سوئیچینگ.
• مطالعه رفتار مبدل‌های قدرت.
• طراحی سیستم‌های کنترل توان.

مزایای استفاده از Simulink در این شبیه سازی

محیط Simulink امکانات متعددی را برای مدل‌سازی سیستم‌های دینامیکی فراهم می‌کند. از جمله مهم‌ترین مزایای استفاده از این محیط می‌توان به موارد زیر اشاره کرد:

• مدل‌سازی گرافیکی بدون نیاز به برنامه‌نویسی پیچیده.
• امکان اتصال آسان بلوک‌ها به یکدیگر.
• اجرای سریع شبیه سازی.
• قابلیت تحلیل پاسخ گذرا و ماندگار.
• امکان استفاده از حل‌کننده‌های عددی مختلف.
• یکپارچگی کامل با MATLAB.
• پشتیبانی از کتابخانه Specialized Power Systems.

نکات مهم هنگام استفاده از مدل

برای دستیابی به نتایج دقیق، لازم است مقدار اولیه جریان به درستی تعیین شود. همچنین در صورت تغییر سریع مقدار اندوکتانس، انتخاب حل‌کننده مناسب در Simulink اهمیت زیادی خواهد داشت. علاوه بر این، هنگام استفاده از این مدل در مدارهای بزرگ، تنظیم صحیح گام زمانی شبیه سازی می‌تواند تأثیر قابل توجهی بر دقت و سرعت اجرای مدل داشته باشد.

در پروژه‌هایی که رفتار غیرخطی هسته مغناطیسی اهمیت دارد، می‌توان این مدل را با سایر بلوک‌های غیرخطی ترکیب کرد تا پاسخ سیستم به شرایط واقعی نزدیک‌تر شود.

جمع‌بندی

مدل Variable Inductance یکی از مدل‌های کاربردی در کتابخانه Specialized Power Systems است که امکان شبیه سازی رفتار اندوکتانس‌های متغیر را در محیط Simulink فراهم می‌کند. این مدل بر پایه رابطه بنیادی ولتاژ و جریان در اندوکتور طراحی شده و با استفاده از انتگرال‌گیری، جریان عبوری از المان را محاسبه می‌کند. تعریف استاندارد جهت جریان، امکان تغییر مقدار اندوکتانس در طول زمان و قابلیت استفاده در انواع مدارهای قدرت، این مدل را به ابزاری مناسب برای تحلیل سیستم‌های الکتریکی تبدیل کرده است. استفاده از این شبیه سازی به مهندسان و پژوهشگران کمک می‌کند تا رفتار تجهیزات الکترومغناطیسی را با دقت بیشتری بررسی کرده و طراحی سیستم‌های قدرت، ماشین‌های الکتریکی و مبدل‌های انرژی را بر اساس شرایط واقعی انجام دهند.
