مقدمه

در شبکه‌های قدرت مدرن، رفتار بارهای الکتریکی همواره ثابت و خطی نیست و در بسیاری از کاربردهای صنعتی، تجاری و حتی شبکه‌های انتقال، بارها به صورت دینامیکی نسبت به تغییرات ولتاژ و فرکانس واکنش نشان می‌دهند. تحلیل چنین رفتارهایی برای طراحی سیستم‌های قدرت، بررسی پایداری ولتاژ، ارزیابی عملکرد تجهیزات حفاظتی و مطالعه نوسانات شبکه اهمیت بسیار زیادی دارد. نرم‌افزار Matlab و محیط Simulink با بهره‌گیری از کتابخانه Simscape Electrical امکان مدل‌سازی دقیق این شرایط را فراهم می‌کنند و به مهندسان اجازه می‌دهند عملکرد بارهای دینامیکی را در شرایط مختلف بررسی کنند.

در این شبیه‌سازی، عملکرد بلوک 3-Phase Dynamic Load در کنار بلوک 3-Phase Programmable Voltage Source مورد بررسی قرار می‌گیرد. هدف اصلی، مشاهده تغییرات توان اکتیو، توان راکتیو و جریان بار در هنگام تغییرات ولتاژ شبکه است. برای ایجاد این تغییرات، دامنه ولتاژ منبع به صورت برنامه‌ریزی‌شده و سینوسی تغییر داده می‌شود تا شرایطی مشابه نوسانات ولتاژ ناشی از نوسانات توان یا Power Swing ایجاد گردد.

معرفی مدل شبیه‌سازی

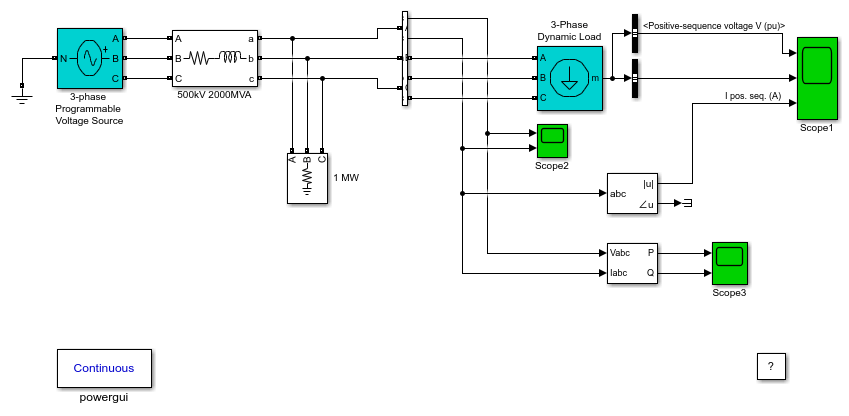

در این مدل، یک بار دینامیکی سه‌فاز به شبکه‌ای با ولتاژ نامی 500 کیلوولت و فرکانس 60 هرتز متصل شده است. شبکه انتقال توسط معادل تونن مدل شده است؛ به عبارت دیگر، شبکه شامل یک منبع ولتاژ ایده‌آل است که در پشت یک امپدانس سری متشکل از مقاومت و سلف قرار گرفته است. این امپدانس به گونه‌ای انتخاب شده که سطح اتصال کوتاه سه‌فاز برابر با 2000 مگاولت‌آمپر باشد.

مدل تونن یکی از متداول‌ترین روش‌ها برای ساده‌سازی شبکه‌های قدرت محسوب می‌شود. به جای مدل‌سازی تمامی خطوط انتقال، ترانسفورماتورها و نیروگاه‌ها، کل شبکه از دید بار به صورت یک منبع ولتاژ معادل و یک امپدانس داخلی نمایش داده می‌شود. این روش موجب کاهش زمان شبیه‌سازی و افزایش سرعت تحلیل خواهد شد.

دلیل استفاده از بار مقاومتی کمکی

بار دینامیکی مورد استفاده در این شبیه‌سازی یک مدل غیرخطی است که بر اساس منابع جریان عمل می‌کند. از آنجا که منابع جریان به صورت مستقیم نباید به یک شبکه کاملاً القایی متصل شوند، وجود یک مسیر مقاومتی برای تضمین پایداری عددی حل‌کننده ضروری است. به همین دلیل یک بار مقاومتی کوچک با توان 1 مگاوات به صورت موازی با بار دینامیکی قرار داده شده است.

اگر این مقاومت حذف شود، احتمال بروز مشکلات همگرایی در حل معادلات شبکه و حتی توقف فرآیند شبیه‌سازی وجود خواهد داشت. بنابراین این مقاومت صرفاً برای افزایش پایداری عددی مدل استفاده شده و تأثیر قابل توجهی بر نتایج اصلی ندارد.

رفتار بار دینامیکی در برابر تغییرات ولتاژ

توان مصرفی بار تابعی از ولتاژ مؤلفه مثبت در ترمینال بار است. در تنظیمات این بلوک، توان اکتیو و راکتیو بر اساس دو ضریب نمایی تعریف می‌شوند که در این مثال هر دو برابر یک انتخاب شده‌اند. همچنین حداقل ولتاژ عملکرد بار برابر 0.7 پریونیت در نظر گرفته شده است.

زمانی که ولتاژ از مقدار 0.7 پریونیت بیشتر باشد، توان اکتیو و توان راکتیو به صورت خطی با ولتاژ تغییر می‌کنند. در نتیجه نسبت توان به ولتاژ ثابت باقی مانده و جریان مصرفی تقریباً مقدار ثابتی خواهد داشت. این رفتار مشابه بارهایی است که در محدوده عملکرد عادی خود جریان تقریباً ثابتی از شبکه دریافت می‌کنند.

اما زمانی که ولتاژ کمتر از 0.7 پریونیت شود، مدل رفتاری خود را تغییر داده و به صورت یک امپدانس ثابت عمل می‌کند. در این وضعیت توان مصرفی متناسب با مربع ولتاژ کاهش یافته و جریان نیز همانند یک مقاومت یا امپدانس ثابت، از تغییرات ولتاژ تبعیت خواهد کرد. این ویژگی باعث می‌شود مدل بتواند رفتار واقعی بسیاری از بارهای صنعتی و تجاری را در شرایط افت ولتاژ بازسازی کند.

منبع ولتاژ قابل برنامه‌ریزی سه‌فاز

برای ایجاد تغییرات کنترل‌شده در ولتاژ شبکه از بلوک 3-Phase Programmable Voltage Source استفاده شده است. این بلوک امکان ایجاد انواع تغییرات ولتاژ شامل تغییرات پله‌ای، خطی، سینوسی و سایر پروفیل‌های زمانی را فراهم می‌کند.

در این شبیه‌سازی دامنه ولتاژ به صورت سینوسی مدوله شده است. دامنه مدولاسیون برابر 0.5 پریونیت و فرکانس مدولاسیون برابر 1 هرتز در نظر گرفته شده است. بنابراین ولتاژ مؤلفه مثبت شبکه در بازه 0.5 تا 1.5 پریونیت تغییر می‌کند.

ولتاژ اولیه شبکه برابر یک پریونیت است. مدولاسیون از زمان 0.2 ثانیه آغاز شده و پس از یک سیکل کامل در زمان 1.2 ثانیه پایان می‌یابد. این تغییرات شرایطی مشابه نوسانات ولتاژ ناشی از تغییرات توان، قطع خطوط انتقال یا وقوع اغتشاشات بزرگ در شبکه را ایجاد می‌کند.

مقداردهی اولیه بار دینامیکی

یکی از مهم‌ترین مراحل قبل از اجرای شبیه‌سازی، مقداردهی اولیه صحیح بار دینامیکی است. اگر این مرحله انجام نشود، شبیه‌سازی از حالت ماندگار آغاز نشده و در ابتدای تحلیل گذراهای غیرواقعی مشاهده خواهد شد.

برای این منظور از ابزار Machine Initialization موجود در بلوک Powergui استفاده می‌شود. در این بخش توان اکتیو و توان راکتیو مورد نظر برای بار مشخص می‌شود. در این مثال توان اکتیو برابر 50 مگاوات و توان راکتیو برابر 25 مگاوار تعریف شده است.

پس از انتخاب گزینه Compute and Apply، نرم‌افزار مقدار مناسب ولتاژ اولیه را محاسبه کرده و پارامترهای داخلی بلوک Dynamic Load شامل Po، Qo و Vo را به‌روزرسانی می‌کند. علاوه بر این، فازور ولتاژها و جریان‌های شبکه نیز محاسبه شده و نمایش داده می‌شوند تا اطمینان حاصل شود سیستم در نقطه کار مطلوب قرار دارد.

اجرای شبیه‌سازی

پس از تکمیل مقداردهی اولیه، شبیه‌سازی آغاز می‌شود. در ابتدای شبیه‌سازی سیستم در شرایط ماندگار قرار دارد و تمامی کمیت‌ها دارای مقادیر ثابت هستند. از زمان 0.2 ثانیه، مدولاسیون ولتاژ آغاز شده و تغییرات ولتاژ مستقیماً بر رفتار بار اثر می‌گذارد.

در محدوده‌ای که ولتاژ بیشتر از 0.7 پریونیت باقی می‌ماند، توان اکتیو و راکتیو همراه با ولتاژ افزایش و کاهش پیدا می‌کنند اما جریان تقریباً ثابت باقی می‌ماند. این رفتار دقیقاً مطابق روابط تعریف‌شده در مدل بار است.

با کاهش بیشتر ولتاژ و رسیدن آن به کمتر از 0.7 پریونیت، بار وارد ناحیه امپدانس ثابت می‌شود. در این حالت جریان دیگر مقدار ثابتی ندارد و همراه با ولتاژ تغییر می‌کند. این تغییر رفتار یکی از مهم‌ترین ویژگی‌های بارهای دینامیکی است که در مطالعات پایداری ولتاژ اهمیت زیادی دارد.

بررسی نتایج در Scopeها

در Scope اول ولتاژ بار، توان اکتیو، توان راکتیو و جریان مصرفی مشاهده می‌شوند. در ابتدای شبیه‌سازی تمامی سیگنال‌ها پایدار هستند اما با شروع مدولاسیون ولتاژ، تغییرات توان به وضوح قابل مشاهده است.

Scope دوم ولتاژها و جریان‌های لحظه‌ای سه‌فاز را نمایش می‌دهد. این بخش امکان بررسی شکل موج‌ها، تغییر دامنه ولتاژ و نحوه پاسخ جریان را فراهم می‌کند.

در Scope سوم نیز توان اکتیو و راکتیو محاسبه‌شده با سیگنال‌های داخلی خروجی بلوک Dynamic Load مقایسه می‌شوند. یکسان بودن این دو مجموعه داده نشان‌دهنده صحت عملکرد مدل و الگوریتم محاسباتی بلوک است.

کاربردهای عملی این شبیه‌سازی

این شبیه‌سازی در بسیاری از مطالعات سیستم‌های قدرت کاربرد دارد. از جمله مهم‌ترین کاربردهای آن می‌توان به تحلیل پایداری ولتاژ، بررسی عملکرد شبکه در هنگام نوسانات توان، طراحی سیستم‌های حفاظتی، ارزیابی کیفیت توان، تحلیل رفتار بارهای صنعتی، مطالعات اتصال کوتاه، طراحی سیستم‌های کنترل ولتاژ و آموزش مفاهیم پیشرفته سیستم‌های قدرت اشاره کرد.

همچنین پژوهشگران می‌توانند با تغییر پارامترهای مدل مانند توان نامی بار، ضرایب نمایی، ولتاژ مرجع، مقدار Vmin، فرکانس مدولاسیون و دامنه تغییرات ولتاژ، سناریوهای مختلف بهره‌برداری از شبکه را بررسی کرده و رفتار انواع مختلف بارهای دینامیکی را مطالعه کنند.

مزایای استفاده از Matlab برای این شبیه‌سازی

محیط Simscape Electrical در Matlab مجموعه‌ای کامل از تجهیزات شبکه قدرت را در اختیار کاربران قرار می‌دهد. وجود بلوک‌های آماده برای مدل‌سازی خطوط انتقال، منابع ولتاژ، ماشین‌های الکتریکی، ترانسفورماتورها، بارهای دینامیکی و تجهیزات حفاظتی باعث می‌شود بتوان مدل‌های بسیار دقیق و قابل توسعه ایجاد کرد.

علاوه بر این، ابزارهایی مانند Powergui، قابلیت مقداردهی اولیه خودکار، اندازه‌گیری کمیت‌های الکتریکی، تحلیل فازوری، تحلیل گذرا و نمایش نتایج در Scopeها موجب می‌شوند فرآیند طراحی و تحلیل شبکه‌های قدرت با دقت بالا و زمان کمتر انجام شود. امکان اتصال این مدل‌ها به الگوریتم‌های کنترلی Simulink نیز یکی دیگر از مزیت‌های مهم Matlab در مطالعات سیستم‌های قدرت محسوب می‌شود.

جمع‌بندی

بارهای دینامیکی نقش مهمی در رفتار واقعی شبکه‌های قدرت دارند و مدل‌سازی صحیح آن‌ها برای انجام مطالعات پایداری و تحلیل عملکرد سیستم ضروری است. در این شبیه‌سازی، رفتار یک بار دینامیکی سه‌فاز در برابر تغییرات برنامه‌ریزی‌شده ولتاژ مورد بررسی قرار گرفت. استفاده هم‌زمان از بلوک‌های 3-Phase Dynamic Load و 3-Phase Programmable Voltage Source امکان تحلیل دقیق تغییرات توان اکتیو، توان راکتیو و جریان مصرفی را فراهم می‌کند. این مدل علاوه بر کاربردهای آموزشی، ابزاری ارزشمند برای مهندسان و پژوهشگران حوزه سیستم‌های قدرت به شمار می‌رود و می‌تواند مبنایی برای توسعه مدل‌های پیشرفته‌تر در زمینه تحلیل پایداری، کنترل ولتاژ و بررسی عملکرد شبکه‌های انتقال و توزیع باشد.
