در طراحی، تحلیل و بهره‌برداری از سیستم‌های قدرت، شناخت دقیق مشخصات الکتریکی کابل‌ها یکی از مهم‌ترین مراحل مهندسی به شمار می‌رود. هر کابل انتقال یا توزیع انرژی دارای پارامترهای ذاتی مقاومت (R)، اندوکتانس (L) و ظرفیت خازنی (C) است که رفتار الکتریکی آن را در شرایط مختلف تعیین می‌کنند. این پارامترها تأثیر مستقیمی بر افت ولتاژ، تلفات توان، کیفیت توان، پایداری شبکه و عملکرد تجهیزات حفاظتی دارند. از این‌رو پیش از اجرای پروژه‌های انتقال انرژی یا انجام مطالعات دینامیکی، لازم است این پارامترها با دقت مناسبی محاسبه شوند.

در محیط Matlab و به‌ویژه جعبه‌ابزار Simscape Electrical، امکانات متعددی برای مدل‌سازی کابل‌های قدرت وجود دارد. یکی از کاربردی‌ترین ابزارهای موجود، تابع power_cableparam است که امکان محاسبه پارامترهای مقاومت، اندوکتانس و ظرفیت خازنی کابل را تنها با وارد کردن مشخصات فیزیکی و هندسی آن فراهم می‌کند. در این شبیه‌سازی نحوه استفاده از این تابع برای محاسبه پارامترهای R، L و C یک کابل قدرت مورد بررسی قرار می‌گیرد و سپس نتایج حاصل در مدل شبیه‌سازی مورد استفاده قرار می‌گیرند.

اهمیت محاسبه پارامترهای کابل

کابل‌های فشار متوسط و فشار قوی علاوه بر انتقال انرژی، دارای رفتار الکترومغناطیسی پیچیده‌ای هستند. مقاومت هادی‌ها موجب ایجاد تلفات حرارتی می‌شود، اندوکتانس کابل بر جریان‌های گذرا و اتصال کوتاه اثر می‌گذارد و ظرفیت خازنی نیز در رفتار ولتاژ، جریان‌های شارژ و پایداری سیستم نقش مهمی ایفا می‌کند. هرگونه خطا در تعیین این پارامترها می‌تواند موجب کاهش دقت مطالعات بهره‌برداری و طراحی شبکه گردد.

در گذشته این پارامترها معمولاً به‌صورت دستی و با استفاده از روابط تحلیلی محاسبه می‌شدند که علاوه بر زمان‌بر بودن، احتمال بروز خطا نیز در آن‌ها وجود داشت. امروزه Matlab این فرآیند را به‌صورت کاملاً خودکار انجام می‌دهد و تنها با وارد کردن اطلاعات کابل، تمامی پارامترهای لازم برای مدل‌سازی را تولید می‌کند.

معرفی تابع power_cableparam

تابع power_cableparam یکی از توابع تخصصی Simscape Electrical است که برای استخراج پارامترهای الکتریکی کابل‌های قدرت طراحی شده است. این تابع با دریافت اطلاعاتی مانند نوع کابل، تعداد هادی‌ها، شعاع هادی، ضخامت عایق، موقعیت قرارگیری کابل‌ها، فاصله بین هادی‌ها و سایر مشخصات فیزیکی، ماتریس کامل مقاومت، اندوکتانس و ظرفیت خازنی را محاسبه می‌کند.

استفاده از این تابع باعث می‌شود مدل‌های شبیه‌سازی با واقعیت تطابق بیشتری داشته باشند و دیگر نیازی به وارد کردن دستی مقادیر R، L و C نباشد. این موضوع به‌ویژه در پروژه‌های صنعتی که تعداد زیادی کابل در شبکه وجود دارد اهمیت بسیار زیادی پیدا می‌کند.

مشخصات کابل مورد استفاده در این شبیه‌سازی

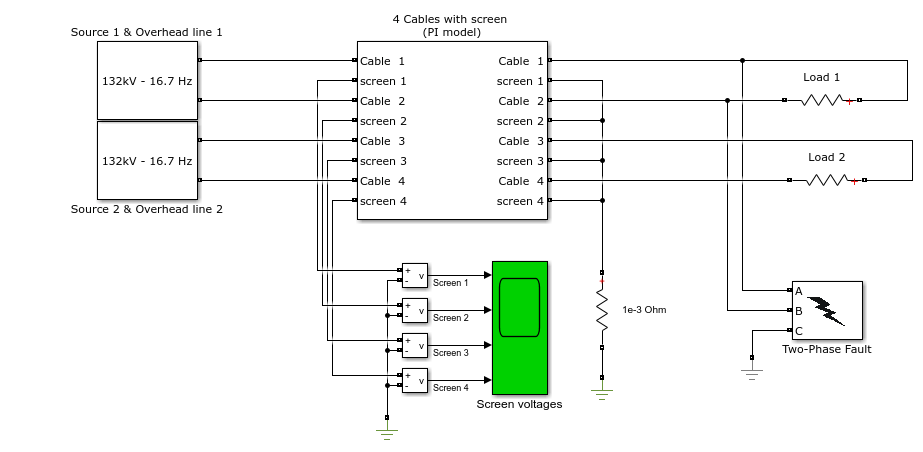

در این مثال از دو کابل دو فاز با سطح ولتاژ 132 کیلوولت استفاده شده است. هر کابل علاوه بر هادی‌های اصلی، دارای کابل شیلد (Screen Cable) نیز می‌باشد. وجود شیلد در کابل‌های فشار قوی موجب کنترل میدان الکتریکی، کاهش تداخل الکترومغناطیسی، افزایش ایمنی و بهبود عملکرد حفاظتی می‌شود.

در هنگام محاسبه پارامترهای کابل، وجود شیلد نیز در مدل لحاظ می‌شود؛ بنابراین مقادیر محاسبه شده تنها مربوط به هادی‌های اصلی نیستند، بلکه اثر متقابل شیلدها نیز در نتایج دیده می‌شود. این ویژگی موجب افزایش دقت مدل در مقایسه با شرایط واقعی شبکه خواهد شد.

فرآیند محاسبه پارامترهای R، L و C

در ابتدای اجرای مدل، تابع power_cableparam فراخوانی می‌شود و اطلاعات هندسی کابل را دریافت می‌کند. سپس بر اساس روابط الکترومغناطیسی، مقاومت، اندوکتانس و ظرفیت خازنی هر هادی و همچنین کوپلینگ بین هادی‌ها را محاسبه می‌کند.

این محاسبات پیش از شروع شبیه‌سازی انجام می‌شوند و خروجی آن‌ها مستقیماً به بلوک‌های مدل اختصاص می‌یابد. به این ترتیب، هنگام اجرای شبیه‌سازی نیازی به انجام محاسبات اضافی وجود ندارد و مدل با سرعت بیشتری اجرا می‌شود.

محل انجام محاسبات در مدل

یکی از ویژگی‌های مهم این مثال، انجام محاسبات در بخش Model Initialization Function است. این بخش در تنظیمات مدل Matlab قرار دارد و قبل از شروع شبیه‌سازی اجرا می‌شود.

برای مشاهده این قسمت کافی است وارد بخش Model Properties شده و سپس از زبانه Callbacks قسمت InitFcn را انتخاب کنید. تمامی دستورات مربوط به محاسبه پارامترهای کابل در این بخش قرار گرفته‌اند و هنگام آغاز شبیه‌سازی به‌صورت خودکار اجرا می‌شوند.

قرار دادن محاسبات در بخش InitFcn مزایای متعددی دارد. نخست اینکه تمام پارامترها تنها یک‌بار در ابتدای اجرای مدل محاسبه می‌شوند. دوم اینکه در صورت تغییر مشخصات کابل، کافی است تنها پارامترهای ورودی تغییر داده شوند و تمامی مقادیر جدید به‌صورت خودکار تولید خواهند شد. این روش باعث افزایش انعطاف‌پذیری مدل و کاهش احتمال بروز خطاهای انسانی می‌شود.

مزایای استفاده از پارامترهای محاسبه‌شده

استفاده از پارامترهایی که مستقیماً توسط تابع power_cableparam محاسبه شده‌اند، باعث افزایش دقت مدل نسبت به استفاده از مقادیر تقریبی می‌شود. این موضوع در مطالعات گذرا، تحلیل اتصال کوتاه، کیفیت توان، هماهنگی حفاظتی و بررسی پایداری شبکه اهمیت ویژه‌ای دارد.

همچنین در پروژه‌های صنعتی که انواع مختلف کابل با مشخصات متفاوت وجود دارند، این روش زمان موردنیاز برای آماده‌سازی مدل را به میزان قابل توجهی کاهش می‌دهد و امکان توسعه سریع‌تر مدل‌های شبیه‌سازی را فراهم می‌کند.

کاربردهای صنعتی این شبیه‌سازی

محاسبه پارامترهای R، L و C کابل در طیف گسترده‌ای از پروژه‌های مهندسی برق کاربرد دارد. طراحی خطوط انتقال انرژی، شبکه‌های توزیع شهری، نیروگاه‌ها، صنایع نفت و گاز، سیستم‌های ریلی، نیروگاه‌های بادی و خورشیدی و همچنین مراکز داده از جمله حوزه‌هایی هستند که به مدل‌سازی دقیق کابل‌ها نیاز دارند.

در پروژه‌های ولتاژ بالا، کوچک‌ترین تغییر در پارامترهای کابل می‌تواند بر رفتار گذرای شبکه اثرگذار باشد؛ بنابراین استفاده از ابزارهای محاسباتی دقیق مانند power_cableparam نقش مهمی در افزایش صحت مطالعات مهندسی ایفا می‌کند.

مزایای استفاده از Matlab برای محاسبه پارامترهای کابل

Matlab با فراهم کردن محیطی یکپارچه برای محاسبات عددی و شبیه‌سازی، فرآیند مدل‌سازی کابل‌های قدرت را بسیار ساده کرده است. تمامی پارامترهای موردنیاز در یک محیط محاسبه شده و مستقیماً وارد مدل Simulink می‌شوند. این قابلیت علاوه بر کاهش زمان طراحی، امکان انجام مطالعات حساسیت، تحلیل سناریوهای مختلف و مقایسه انواع کابل‌ها را نیز فراهم می‌کند.

از سوی دیگر، امکان استفاده از توابع برنامه‌نویسی Matlab باعث می‌شود مهندسان بتوانند فرآیند محاسبه پارامترها را برای تعداد زیادی کابل به‌صورت خودکار انجام دهند و مدل‌های بزرگ شبکه قدرت را با سرعت بسیار بیشتری آماده کنند.

جمع‌بندی

شبیه‌سازی محاسبه پارامترهای R، L و C کابل با استفاده از تابع power_cableparam یکی از کاربردی‌ترین نمونه‌های موجود در Simscape Electrical محسوب می‌شود. در این شبیه‌سازی، پارامترهای یک سیستم شامل دو کابل دو فاز 132 کیلوولت مجهز به کابل شیلد به‌صورت خودکار در مرحله مقداردهی اولیه مدل محاسبه می‌شوند. استفاده از بخش Model Initialization Function و اجرای دستورات در InitFcn موجب می‌شود تمامی پارامترها پیش از آغاز شبیه‌سازی آماده باشند و مدل بدون نیاز به ورود دستی اطلاعات اجرا گردد.

این روش علاوه بر افزایش دقت مدل، زمان آماده‌سازی پروژه‌های مهندسی را کاهش داده و امکان توسعه مدل‌های پیچیده شبکه قدرت را فراهم می‌کند. به همین دلیل، استفاده از تابع power_cableparam یکی از بهترین راهکارها برای مدل‌سازی دقیق کابل‌های فشار متوسط و فشار قوی در Matlab و Simscape Electrical به شمار می‌آید و در بسیاری از پروژه‌های پژوهشی و صنعتی مورد استفاده قرار می‌گیرد.
