مقدمه

جعبه‌دنده یکی از اجزای اصلی سامانه انتقال قدرت در خودروها و بسیاری از ماشین‌آلات صنعتی است که وظیفه دارد نسبت سرعت و گشتاور بین محور ورودی و محور خروجی را متناسب با شرایط کاری تغییر دهد. انتخاب جعبه‌دنده مناسب می‌تواند تأثیر مستقیمی بر عملکرد سامانه، راندمان انتقال انرژی، قابلیت شتاب‌گیری، مصرف سوخت و رفتار دینامیکی وسیله نقلیه داشته باشد. به همین دلیل، طراحی و ارزیابی جعبه‌دنده‌ها پیش از استفاده در سامانه‌های واقعی اهمیت زیادی دارد.

در نرم‌افزار Matlab و محیط Simscape Driveline، امکان مدل‌سازی و شبیه‌سازی اجزای مکانیکی سامانه انتقال قدرت فراهم شده است. یکی از نمونه‌های کاربردی این محیط، مدل Transmission Testbed است که یک بستر آزمایش برای بررسی جعبه‌دنده‌های مختلف با قابلیت تعویض پیکربندی ارائه می‌کند. در این مدل می‌توان جعبه‌دنده‌های متنوعی را از طریق یک ساختار مبتنی بر زیرسامانه‌های متغیر انتخاب کرد و عملکرد آن‌ها را تحت شرایط آزمایشی یکسان مورد بررسی قرار داد.

ویژگی مهم این شبیه‌سازی، امکان مقایسه جعبه‌دنده‌های چهارسرعته متداول با پیکربندی‌های جدیدتر هفت‌سرعته، هشت‌سرعته، نه‌سرعته و ده‌سرعته است. با تغییر پیکربندی جعبه‌دنده، می‌توان نسبت انتقال، سرعت محورهای ورودی و خروجی و راندمان کلی انتقال قدرت را در هر دنده بررسی کرد. چنین رویکردی به مهندسان کمک می‌کند تا بدون نیاز به ساخت نمونه‌های فیزیکی متعدد، رفتار مجموعه‌های مختلف انتقال قدرت را در یک محیط شبیه‌سازی ارزیابی کنند.

معرفی مدل Transmission Testbed

مدل Transmission Testbed یک بستر آزمایش برای بررسی و مقایسه جعبه‌دنده‌هایی با ساختارها و تعداد دنده‌های متفاوت است. در این مدل، مجموعه‌ای از پیکربندی‌های انتقال قدرت در قالب زیرسامانه‌های قابل انتخاب قرار گرفته‌اند. هر پیکربندی می‌تواند از نظر ساختار مکانیکی، تعداد دنده‌ها، نسبت‌های انتقال و مشخصات راندمان با سایر گزینه‌ها تفاوت داشته باشد.

در یک مدل معمولی انتقال قدرت، ساختار جعبه‌دنده از ابتدا مشخص است و برای بررسی یک طراحی دیگر ممکن است لازم باشد بخش قابل توجهی از مدل تغییر کند. این کار در پروژه‌هایی که به مقایسه چندین ساختار نیاز دارند، زمان‌بر است و احتمال ایجاد خطا در اتصالات یا تنظیم پارامترها را افزایش می‌دهد. مدل Transmission Testbed این مسئله را با استفاده از معماری مبتنی بر Variant Subsystem برطرف می‌کند.

در این معماری، چندین مدل جایگزین از جعبه‌دنده در یک ساختار مشترک قرار می‌گیرند و کاربر می‌تواند گزینه موردنظر را انتخاب کند. با انتخاب هر پیکربندی، زیرسامانه متناظر برای اجرای شبیه‌سازی فعال می‌شود. در نتیجه، چارچوب کلی آزمایش حفظ می‌شود و بخش اصلی تغییرات به ساختار داخلی جعبه‌دنده محدود خواهد بود.

این روش به‌ویژه برای مطالعات مقایسه‌ای، توسعه مدل‌های خودرو، تحلیل عملکرد سامانه انتقال قدرت و بررسی تأثیر تعداد دنده‌ها بر رفتار مکانیکی مجموعه مفید است. همچنین، امکان استفاده از شرایط آزمایش مشابه برای پیکربندی‌های مختلف، مقایسه نتایج را ساده‌تر می‌کند.

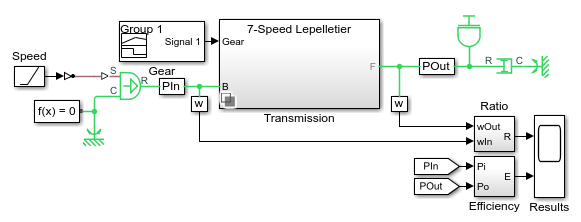

ساختار کلی مدل در Simscape Driveline

مدل Transmission Testbed در محیط Simscape Driveline ساخته شده است. این محیط مجموعه‌ای از بلوک‌های تخصصی برای مدل‌سازی سامانه‌های مکانیکی دوار، چرخ‌دنده‌ها، کلاچ‌ها، محورهای انتقال قدرت و سایر اجزای مورد استفاده در سیستم‌های انتقال حرکت را در اختیار کاربر قرار می‌دهد.

در سطح اصلی مدل، بستر آزمایش و زیرسامانه انتقال قدرت قرار دارند. این ساختار به‌گونه‌ای طراحی شده است که بتوان پیکربندی جعبه‌دنده را تغییر داد، بدون آنکه لازم باشد کل مدل آزمایش از ابتدا ساخته شود. اجزای مشترک آزمایش در کنار زیرسامانه جعبه‌دنده قرار می‌گیرند و گزینه انتخاب‌شده وظیفه انتقال حرکت بین ورودی و خروجی را بر عهده دارد.

در تحلیل یک جعبه‌دنده، محور ورودی نشان‌دهنده نقطه دریافت حرکت و توان مکانیکی است. محور خروجی نیز حرکت منتقل‌شده به بخش بعدی سامانه را نمایش می‌دهد. نسبت سرعت این دو محور به ساختار جعبه‌دنده و دنده درگیر وابسته است. با اندازه‌گیری سرعت در این دو نقطه می‌توان نسبت انتقال را محاسبه و با مقدار مورد انتظار مقایسه کرد.

علاوه بر نسبت انتقال، تلفات مکانیکی نیز در ارزیابی عملکرد جعبه‌دنده اهمیت دارند. در یک مدل ایده‌آل، تمام توان ورودی به خروجی منتقل می‌شود؛ اما در یک سامانه واقعی، اصطکاک و تلفات ناشی از درگیری اجزای مکانیکی باعث کاهش توان خروجی می‌شوند. بنابراین، بررسی هم‌زمان سرعت و راندمان می‌تواند تصویر دقیق‌تری از عملکرد هر پیکربندی ارائه دهد.

زیرسامانه متغیر جعبه‌دنده‌ها (Transmission Variant Subsystem)

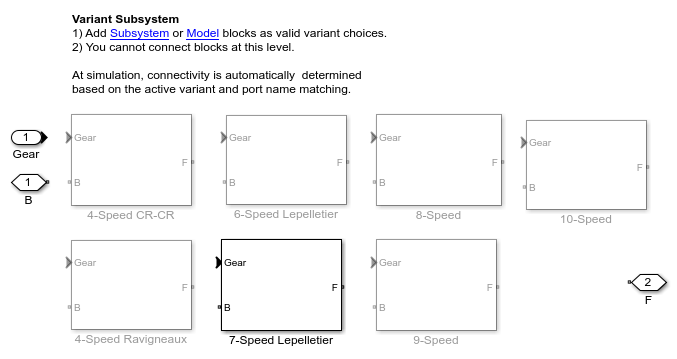

یکی از مهم‌ترین بخش‌های مدل، زیرسامانه متغیر انتقال قدرت است. در این قسمت، گزینه‌های مختلف جعبه‌دنده به شکل زیرسامانه‌های جایگزین تعریف شده‌اند. هر گزینه، یک ساختار مستقل برای پیاده‌سازی انتقال قدرت محسوب می‌شود؛ اما همه آن‌ها در چارچوب آزمایش مشترک قرار دارند.

استفاده از زیرسامانه‌های متغیر باعث می‌شود انتخاب مدل انتقال قدرت از ساختار اصلی آزمایش جدا شود. به این ترتیب، کاربر می‌تواند به‌جای حذف و اضافه‌کردن دستی بلوک‌ها، یکی از پیکربندی‌های از پیش تعریف‌شده را فعال کند. این قابلیت در پروژه‌های مهندسی که چندین نوع جعبه‌دنده باید بررسی شوند، اهمیت زیادی دارد.

مطابق ساختار این نمونه، انتخاب پیکربندی از دو روش امکان‌پذیر است:

• استفاده از پیوندهای موجود در مدل: با بازکردن مدل و استفاده از پیوندهای تعبیه‌شده، می‌توان پیکربندی موردنظر را انتخاب کرد. این روش برای دسترسی سریع به گزینه‌های مختلف طراحی شده است.
• استفاده از تنظیمات Variant در Simulink: با کلیک راست روی زیرسامانه Transmission و انتخاب مسیر Variant > Override using، می‌توان نوع زیرسامانه جایگزین موردنظر را مشخص کرد.

پس از انتخاب گزینه مناسب، شبیه‌سازی با ساختار انتقال قدرت متناظر اجرا می‌شود. برای مقایسه منصفانه، بهتر است شرایط ورودی، تنظیمات بار، زمان شبیه‌سازی و سایر پارامترهای مشترک در تمام آزمایش‌ها ثابت نگه داشته شوند. در غیر این صورت، ممکن است بخشی از تفاوت نتایج ناشی از تغییر شرایط آزمایش باشد، نه تفاوت واقعی میان جعبه‌دنده‌ها.

همچنین، هنگام انتخاب یک Variant باید اطمینان حاصل کرد که پیکربندی انتخاب‌شده با اتصالات و تنظیمات مدل اصلی سازگار است. در صورت تغییر پارامترهای داخلی یا توسعه مدل، بررسی صحت اتصال‌های مکانیکی و تنظیمات حل‌گر نیز ضروری خواهد بود.

بررسی جعبه‌دنده هفت‌سرعته Lepelletier

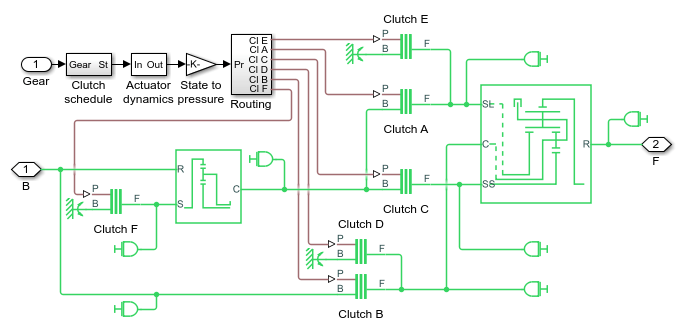

یکی از پیکربندی‌های معرفی‌شده در این بستر آزمایش، زیرسامانه جعبه‌دنده هفت‌سرعته Lepelletier است. این ساختار به خانواده جعبه‌دنده‌های سیاره‌ای چندسرعته تعلق دارد و از آرایش چرخ‌دنده‌های سیاره‌ای برای ایجاد نسبت‌های انتقال متفاوت استفاده می‌کند. جعبه‌دنده‌های سیاره‌ای به دلیل امکان دستیابی به چندین نسبت انتقال در حجمی نسبتاً فشرده، در طراحی بسیاری از سامانه‌های انتقال قدرت خودکار مورد توجه قرار گرفته‌اند.

در یک مجموعه چرخ‌دنده سیاره‌ای، اجزایی مانند چرخ‌دنده خورشیدی، چرخ‌دنده‌های سیاره‌ای، حامل سیاره‌ها و چرخ‌دنده حلقه‌ای با یکدیگر درگیر هستند. با کنترل وضعیت اجزای مختلف از طریق کلاچ‌ها و ترمزها، می‌توان مسیر انتقال توان را تغییر داد و نسبت‌های سرعت متفاوتی به دست آورد.

در جعبه‌دنده‌های چندسرعته، انتخاب ترکیب مناسب از اجزای درگیر اهمیت زیادی دارد. هر حالت کاری باید مسیر انتقال قدرت مشخصی ایجاد کند تا نسبت انتقال موردنظر حاصل شود. طراحی صحیح این حالت‌ها علاوه بر دستیابی به نسبت‌های سرعت موردنیاز، به کاهش تلفات و بهبود کیفیت تعویض دنده کمک می‌کند.

در مدل Transmission Testbed، زیرسامانه Lepelletier هفت‌سرعته یکی از گزینه‌هایی است که می‌توان عملکرد آن را در چارچوب آزمایش مشترک بررسی کرد. با اجرای شبیه‌سازی و مشاهده سرعت ورودی و خروجی، رفتار این جعبه‌دنده در شرایط آزمایشی مدل قابل ارزیابی خواهد بود. سپس می‌توان نتایج آن را با سایر پیکربندی‌های موجود، مانند جعبه‌دنده‌های چهارسرعته یا نمونه‌های دارای تعداد دنده بیشتر، مقایسه کرد.

باید توجه داشت که تعداد دنده‌های بیشتر به‌تنهایی به معنای راندمان بالاتر نیست. عملکرد نهایی به عواملی مانند نسبت‌های انتخاب‌شده، میزان تلفات مکانیکی، شرایط بار، راهبرد تعویض دنده و مشخصات سایر اجزای سامانه وابسته است. بنابراین، ارزیابی این پیکربندی باید بر اساس داده‌های شبیه‌سازی انجام شود، نه صرفاً تعداد دنده‌های آن.

نسبت انتقال در جعبه‌دنده

نسبت انتقال یکی از مهم‌ترین کمیت‌های مورد بررسی در این شبیه‌سازی است. این پارامتر رابطه میان سرعت زاویه‌ای محور ورودی و سرعت زاویه‌ای محور خروجی را بیان می‌کند. با توجه به قرارداد علامت و تعریف مورد استفاده در مدل، نسبت انتقال را می‌توان به صورت نسبت سرعت ورودی به سرعت خروجی در نظر گرفت:

\( i = \frac{\omega_{in}}{\omega_{out}} \)

در این رابطه، \(i\) نسبت انتقال، \(\omega_{in}\) سرعت زاویه‌ای ورودی و \(\omega_{out}\) سرعت زاویه‌ای خروجی است. اگر سرعت ورودی و خروجی با واحد دور بر دقیقه اندازه‌گیری شوند، نسبت حاصل بدون واحد خواهد بود.

برای مثال، اگر سرعت ورودی یک جعبه‌دنده برابر با ۲۰۰۰ دور بر دقیقه و سرعت خروجی برابر با ۱۰۰۰ دور بر دقیقه باشد، نسبت انتقال بر اساس تعریف فوق برابر با ۲ خواهد بود. این مقدار نشان می‌دهد که سرعت خروجی نصف سرعت ورودی است. البته در برخی منابع و مدل‌ها، نسبت انتقال با قرارداد معکوس تعریف می‌شود؛ بنابراین هنگام مقایسه داده‌ها باید به تعریف دقیق پارامتر توجه کرد.

در یک جعبه‌دنده چندسرعته، هر دنده نسبت انتقال متفاوتی دارد. دنده‌های سنگین معمولاً نسبت کاهش سرعت بیشتری ایجاد می‌کنند و برای فراهم‌کردن گشتاور خروجی بالاتر مناسب هستند. در مقابل، دنده‌های بالاتر اغلب نسبت انتقال کوچک‌تری دارند و برای حرکت با سرعت بیشتر و کاهش دور موتور در شرایط مناسب استفاده می‌شوند.

در شبیه‌سازی Transmission Testbed، نسبت انتقال هر دنده را می‌توان از سرعت ورودی و خروجی محاسبه کرد و با مقدار مشخص‌شده برای همان پیکربندی مقایسه نمود. این مقایسه به بررسی صحت عملکرد مدل و شناسایی تفاوت‌های احتمالی میان رفتار مورد انتظار و نتایج محاسباتی کمک می‌کند.

بررسی راندمان کلی جعبه‌دنده

راندمان انتقال قدرت نشان می‌دهد چه سهمی از توان مکانیکی ورودی به خروجی منتقل می‌شود. در شرایطی که توان ورودی و خروجی در یک حالت کاری پایدار و با قراردادهای علامت سازگار اندازه‌گیری شوند، راندمان را می‌توان به صورت زیر تعریف کرد:

\( \eta = \frac{P_{out}}{P_{in}} \times 100\% \)

در این رابطه، \(P_{in}\) توان ورودی و \(P_{out}\) توان خروجی است. توان مکانیکی محور دوار نیز از حاصل‌ضرب گشتاور در سرعت زاویه‌ای به دست می‌آید:

\( P = T\omega \)

در این معادله، \(T\) گشتاور محور و \(\omega\) سرعت زاویه‌ای آن است. برای محاسبه دقیق راندمان باید از مقادیر توان با علامت‌گذاری و قرارداد اندازه‌گیری سازگار استفاده کرد. همچنین، در شرایط گذرا که انرژی در اجزای دوار ذخیره یا آزاد می‌شود، نسبت ساده توان خروجی به ورودی ممکن است به‌تنهایی برای تحلیل کامل تلفات کافی نباشد.

در یک جعبه‌دنده واقعی، بخشی از توان ورودی در اثر اصطکاک، درگیری چرخ‌دنده‌ها، حرکت یاتاقان‌ها و سایر عوامل تلف می‌شود. در مدل‌های شبیه‌سازی نیز نحوه نمایش این تلفات به جزئیات بلوک‌ها و پارامترهای انتخاب‌شده وابسته است. اگر تلفات در مدل فعال باشند، نتایج می‌توانند رفتار واقع‌گرایانه‌تری از انتقال توان نشان دهند.

در مدل Transmission Testbed، راندمان کلی و نسبت انتقال برای دنده‌های مختلف قابل بررسی هستند. این اطلاعات امکان تحلیل ارتباط میان نسبت دنده و بازده انتقال قدرت را فراهم می‌کند. با این حال، راندمان هر دنده باید بر اساس نتایج همان پیکربندی و شرایط کاری تفسیر شود؛ زیرا نمی‌توان بدون بررسی داده‌ها، یک مقدار ثابت را برای تمام دنده‌ها و تمام جعبه‌دنده‌ها فرض کرد.

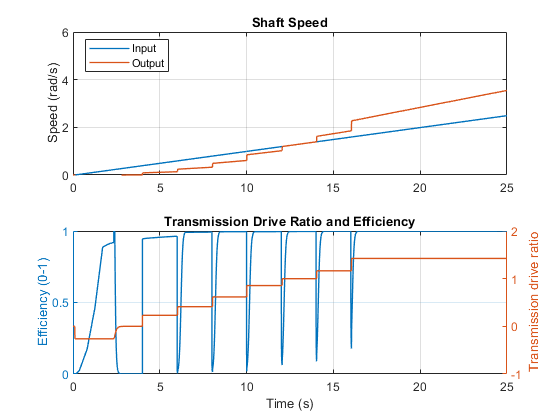

تحلیل نتایج شبیه‌سازی با Simscape Logging

یکی از بخش‌های مهم این نمونه، استفاده از قابلیت Simscape Logging برای بررسی نتایج شبیه‌سازی است. این قابلیت امکان ثبت و تحلیل متغیرهای مرتبط با اجزای فیزیکی مدل را فراهم می‌کند. در این نمونه، نمودارهای ارائه‌شده سرعت ورودی و خروجی جعبه‌دنده تحت آزمایش را نمایش می‌دهند. همچنین، نسبت‌های انتقال و راندمان کلی برای هر دنده گزارش می‌شوند.

بررسی نمودار سرعت ورودی می‌تواند مشخص کند که محور محرک در طول آزمایش چگونه رفتار می‌کند. در مقابل، نمودار سرعت خروجی نشان می‌دهد که تغییر وضعیت دنده‌ها یا تفاوت ساختار انتقال قدرت چه تأثیری بر حرکت خروجی دارد. مقایسه این دو نمودار یکی از روش‌های اصلی ارزیابی عملکرد جعبه‌دنده است.

برای تفسیر صحیح نتایج، باید توجه داشت که سرعت خروجی ممکن است در زمان تعویض دنده یا تغییر شرایط بار رفتار گذرایی داشته باشد. در چنین شرایطی، محاسبه نسبت انتقال از مقادیر لحظه‌ای سرعت می‌تواند نوسان‌هایی ایجاد کند؛ به‌ویژه اگر سرعت خروجی برای مدت کوتاهی به صفر نزدیک شود. به همین دلیل، برای بررسی نسبت انتقال پایدار بهتر است از بازه‌هایی استفاده شود که رفتار سیستم در آن‌ها به حالت نسبتاً ثابت رسیده است.

در تحلیل راندمان نیز لازم است مشخص شود که مقدار گزارش‌شده مربوط به یک نقطه کاری، یک بازه زمانی یا یک تعریف خاص از توان ورودی و خروجی است. در زمان تعویض دنده، بخشی از توان ممکن است صرف تغییر انرژی جنبشی اجزای دوار شود و شرایط از حالت پایدار فاصله بگیرد. بنابراین، مقایسه راندمان میان دنده‌ها باید با در نظر گرفتن شرایط زمانی و دینامیکی انجام شود.

برای دستیابی به تحلیل دقیق‌تر، پیشنهاد می‌شود داده‌های ثبت‌شده در چند مرحله بررسی شوند:

• بررسی سرعت ورودی: اطمینان از اینکه ورودی مکانیکی مطابق شرایط آزمایش عمل می‌کند.
• بررسی سرعت خروجی: شناسایی تغییرات سرعت ناشی از نسبت دنده و شرایط کاری.
• محاسبه نسبت انتقال: مقایسه سرعت ورودی و خروجی در بازه‌های مناسب و بررسی سازگاری نتایج با ساختار جعبه‌دنده.
• تحلیل راندمان: بررسی توان ورودی و خروجی و ارزیابی میزان تلفات انتقال قدرت.
• مقایسه پیکربندی‌ها: اجرای آزمایش با چند جعبه‌دنده و مقایسه نتایج در شرایط یکسان.

مقایسه جعبه‌دنده‌های چهارسرعته تا ده‌سرعته

یکی از اهداف اصلی مدل Transmission Testbed، فراهم‌کردن امکان بررسی پیکربندی‌های مختلف انتقال قدرت است. جعبه‌دنده‌های چهارسرعته کلاسیک معمولاً تعداد کمتری نسبت انتقال در اختیار قرار می‌دهند؛ در حالی که پیکربندی‌های هفت‌سرعته، هشت‌سرعته، نه‌سرعته و ده‌سرعته می‌توانند گزینه‌های بیشتری برای تطبیق سرعت و گشتاور موتور با شرایط حرکت فراهم کنند.

افزایش تعداد دنده‌ها می‌تواند فاصله میان نسبت‌های انتقال متوالی را کاهش دهد. در برخی شرایط، این ویژگی به موتور اجازه می‌دهد در محدوده مناسب‌تری از سرعت و بار کار کند. برای خودروها، چنین قابلیتی ممکن است به بهبود شتاب‌گیری یا کاهش دور موتور در سرعت‌های بالاتر کمک کند. با این حال، نتیجه نهایی به نحوه طراحی نسبت‌ها، مشخصات موتور، شرایط رانندگی و راهبرد کنترل وابسته است.

از سوی دیگر، افزایش پیچیدگی ساختار جعبه‌دنده می‌تواند تعداد اجزای مکانیکی، الزامات کنترلی و پیچیدگی فرایند طراحی را افزایش دهد. بنابراین، مقایسه پیکربندی‌ها باید فراتر از تعداد دنده‌ها باشد. نسبت‌های انتقال، راندمان، رفتار گذرا، محدوده کاری و نیازهای کاربردی از جمله معیارهای مهم ارزیابی هستند.

در این بستر آزمایش، جعبه‌دنده‌های متنوع در قالب زیرسامانه‌های قابل تعویض قرار گرفته‌اند. این ویژگی به کاربر امکان می‌دهد هر گزینه را در چارچوبی مشترک اجرا کند و نتایج را در کنار یکدیگر قرار دهد. برای مثال، می‌توان نسبت انتقال هر دنده را ثبت کرد، راندمان کلی را بررسی نمود و تفاوت رفتار سرعت خروجی را در پیکربندی‌های مختلف تحلیل کرد.

البته برای نتیجه‌گیری معتبر، لازم است شرایط آزمایش تا حد امکان یکسان باشد. اگر مدل‌های مختلف با بارها یا ورودی‌های متفاوت بررسی شوند، نمی‌توان تفاوت نتایج را صرفاً به نوع جعبه‌دنده نسبت داد. همچنین، باید در نظر داشت که برخی پیکربندی‌ها ممکن است از نظر تعداد دنده یا مشخصات داخلی، محدوده عملکرد متفاوتی داشته باشند.

مراحل استفاده از مدل در Matlab

برای بررسی این نمونه، ابتدا باید مدل Transmission Testbed را در محیط Matlab و Simulink باز کرد. سپس ساختار کلی مدل و زیرسامانه Transmission را مشاهده نمود تا نحوه سازمان‌دهی پیکربندی‌های مختلف مشخص شود.

در مرحله بعد، یکی از گزینه‌های انتقال قدرت انتخاب می‌شود. برای این کار می‌توان از پیوندهای موجود در مدل استفاده کرد یا با کلیک راست روی زیرسامانه Transmission، از مسیر Variant > Override using، پیکربندی دلخواه را فعال نمود. یکی از گزینه‌های قابل بررسی، جعبه‌دنده هفت‌سرعته Lepelletier است.

پس از انتخاب پیکربندی، شبیه‌سازی اجرا می‌شود و نتایج مربوط به سرعت ورودی و خروجی و سایر متغیرهای ثبت‌شده بررسی می‌شوند. برای تحلیل دقیق‌تر، می‌توان داده‌های Simscape Logging را مشاهده کرد و مقادیر موردنیاز را در بازه‌های زمانی مناسب استخراج نمود.

سپس می‌توان همین مراحل را برای سایر پیکربندی‌ها تکرار کرد. در هر اجرا، بهتر است نام نوع جعبه‌دنده، نسبت‌های انتقال، راندمان گزارش‌شده و نکات مهم مربوط به رفتار گذرا ثبت شوند. گردآوری این اطلاعات در یک جدول مقایسه‌ای، امکان بررسی سریع تفاوت‌ها و شناسایی ویژگی‌های هر ساختار را فراهم می‌کند.

اگر هدف از شبیه‌سازی بررسی اثر پارامترهای طراحی باشد، می‌توان در چارچوب مدل‌های مربوطه، پارامترهای مجاز اجزای انتقال قدرت را تغییر داد و اثر آن‌ها را بر نسبت انتقال و راندمان بررسی کرد. البته هر تغییر باید با توجه به ساختار واقعی جعبه‌دنده و محدودیت‌های فیزیکی آن انجام شود. تغییر پارامترها بدون توجه به ارتباط میان اجزا ممکن است به نتایجی منجر شود که از نظر مهندسی قابل استفاده نباشند.

کاربردهای مهندسی مدل Transmission Testbed

این مدل در زمینه‌های مختلف مهندسی مکانیک، طراحی خودرو و تحلیل سامانه‌های انتقال قدرت کاربرد دارد. یکی از کاربردهای اصلی آن، آموزش مفاهیم نسبت انتقال، سرعت زاویه‌ای و راندمان در محیطی است که امکان مشاهده مستقیم نتایج شبیه‌سازی را فراهم می‌کند.

در پروژه‌های طراحی، این بستر می‌تواند برای مقایسه اولیه چند معماری انتقال قدرت مورد استفاده قرار گیرد. مهندس طراح می‌تواند پیش از ساخت نمونه فیزیکی، رفتار مدل‌های مختلف را بررسی کند و گزینه‌هایی را که با نیازهای سامانه سازگاری بیشتری دارند، برای مطالعه دقیق‌تر انتخاب نماید.

در فعالیت‌های پژوهشی نیز امکان تغییر سریع پیکربندی جعبه‌دنده می‌تواند به کاهش زمان موردنیاز برای آماده‌سازی آزمایش‌ها کمک کند. به‌جای ایجاد چند مدل مستقل، می‌توان از یک چارچوب مشترک استفاده کرد و نتایج را تحت شرایط کنترل‌شده به دست آورد. این روش برای مطالعاتی که به مقایسه چندین نسبت انتقال یا ساختار مکانیکی نیاز دارند، مفید است.

از دیگر کاربردهای این مدل می‌توان به بررسی تلفات مکانیکی، تحلیل رفتار سرعت در دنده‌های مختلف، ارزیابی تفاوت جعبه‌دنده‌های کم‌سرعته و چندسرعته و توسعه مدل‌های پیچیده‌تر خودرو اشاره کرد. با این حال، دقت نتایج به کیفیت مدل، پارامترهای استفاده‌شده و میزان جزئیات فیزیکی در نظر گرفته‌شده وابسته است. بنابراین، نتایج شبیه‌سازی در صورت نیاز باید با داده‌های آزمایشگاهی یا اطلاعات معتبر سازنده مقایسه شوند.

جمع‌بندی

مدل Transmission Testbed در Matlab و محیط Simscape Driveline، یک بستر آزمایش برای بررسی جعبه‌دنده‌های قابل تعویض با تعداد دنده‌های متفاوت فراهم می‌کند. در این مدل، پیکربندی‌های انتقال قدرت از طریق زیرسامانه‌های متغیر سازمان‌دهی شده‌اند و کاربر می‌تواند با استفاده از پیوندهای مدل یا تنظیمات Variant، جعبه‌دنده موردنظر را انتخاب کند.

از جمله پیکربندی‌های قابل بررسی در این نمونه، جعبه‌دنده هفت‌سرعته Lepelletier است که می‌توان عملکرد آن را در کنار گزینه‌های دیگر ارزیابی کرد. نمودارهای حاصل از Simscape Logging، سرعت ورودی و خروجی را نمایش می‌دهند و اطلاعات مربوط به نسبت انتقال و راندمان کلی هر دنده را در اختیار کاربر قرار می‌دهند.

مهم‌ترین مزیت این ساختار، امکان مقایسه چند جعبه‌دنده در یک چارچوب آزمایشی مشترک است. این قابلیت، بررسی تفاوت‌های عملکردی، تحلیل نسبت‌های انتقال و ارزیابی راندمان را ساده‌تر می‌کند. با این وجود، برای دستیابی به نتایج قابل اعتماد باید شرایط آزمایش ثابت نگه داشته شوند، تعریف نسبت انتقال و راندمان به‌درستی در نظر گرفته شود و رفتار گذرای سامانه هنگام تحلیل داده‌ها مورد توجه قرار گیرد.

در مجموع، شبیه‌سازی Transmission Testbed ابزاری مناسب برای آموزش، پژوهش و بررسی اولیه طراحی جعبه‌دنده‌ها محسوب می‌شود و می‌تواند درک دقیق‌تری از رابطه میان ساختار مکانیکی، نسبت انتقال، سرعت خروجی و راندمان سامانه انتقال قدرت فراهم کند.
