معرفی

مبدل‌های AC-DC-AC یکی از مهم‌ترین تجهیزات در حوزه الکترونیک قدرت و سیستم‌های تبدیل انرژی الکتریکی هستند که نقش بسیار مهمی در کنترل فرکانس، ولتاژ و کیفیت توان ایفا می‌کنند. این مبدل‌ها در صنایع مختلف از جمله درایوهای موتورهای الکتریکی، سیستم‌های انرژی تجدیدپذیر، منابع تغذیه بدون وقفه (UPS)، سامانه‌های حمل‌ونقل برقی، تجهیزات صنعتی و بسیاری از کاربردهای پیشرفته دیگر مورد استفاده قرار می‌گیرند. هدف اصلی این ساختار، تبدیل ولتاژ متناوب ورودی به ولتاژ مستقیم و سپس تولید مجدد ولتاژ متناوب با دامنه و فرکانس دلخواه است. این قابلیت باعث می‌شود بتوان بارهایی با مشخصات متفاوت را از یک منبع تغذیه ثابت راه‌اندازی و کنترل کرد.

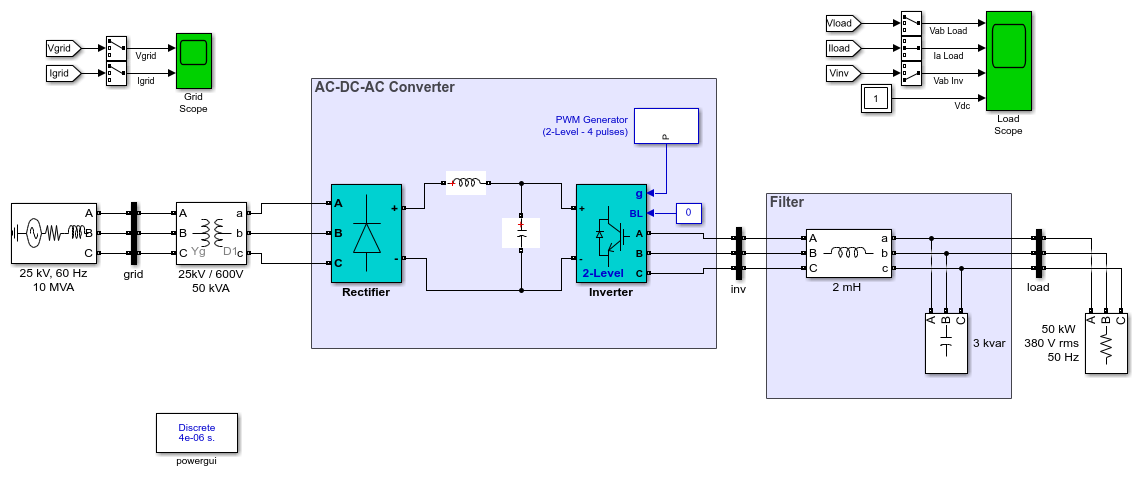

در این شبیه سازی، عملکرد یک مبدل AC-DC-AC مورد بررسی قرار می‌گیرد که یک منبع ولتاژ 60 هرتز را به یک بار سه‌فاز با فرکانس 50 هرتز متصل می‌کند. این ساختار نمونه‌ای کلاسیک از مبدل‌های فرکانس است که در نرم‌افزار Matlab/Simulink پیاده‌سازی شده و امکان بررسی دقیق رفتار هر بخش از سیستم را فراهم می‌سازد.

ساختار کلی مبدل AC-DC-AC

مبدل AC-DC-AC از سه بخش اصلی تشکیل شده است که هر یک وظیفه مشخصی را بر عهده دارند. ابتدا ولتاژ متناوب توسط یک یکسوساز به ولتاژ مستقیم تبدیل می‌شود. سپس این ولتاژ مستقیم توسط یک لینک DC صاف و پایدار شده و در نهایت توسط یک اینورتر مجدداً به ولتاژ متناوب با فرکانس مورد نیاز تبدیل می‌شود. این ساختار علاوه بر ایجاد انعطاف‌پذیری بالا در کنترل انرژی، امکان تولید ولتاژهای با کیفیت مناسب و اعوجاج کمتر را نیز فراهم می‌کند.

• منبع تغذیه AC
• ترانسفورماتور کاهنده یا ایزوله‌کننده
• یکسوساز دیودی شش پالسه
• فیلتر لینک DC
• اینورتر دو سطحی مبتنی بر IGBT
• مدولاسیون PWM
• بار سه‌فاز

منبع تغذیه و ترانسفورماتور

در این شبیه سازی، یک منبع ولتاژ سه‌فاز با فرکانس 60 هرتز وظیفه تأمین انرژی سیستم را بر عهده دارد. ولتاژ این منبع پس از عبور از یک ترانسفورماتور با اتصال ستاره-مثلث (Wye/Delta)، به مقدار 600 ولت در سمت ثانویه تبدیل می‌شود. استفاده از ترانسفورماتور علاوه بر تنظیم سطح ولتاژ، موجب ایزولاسیون الکتریکی بین شبکه و بخش قدرت نیز می‌شود که یکی از الزامات مهم در بسیاری از کاربردهای صنعتی محسوب می‌شود.

اتصال ستاره-مثلث علاوه بر مزایای ایزولاسیون، باعث کاهش انتقال برخی هارمونیک‌ها و بهبود عملکرد کلی سیستم می‌شود. این نوع اتصال در بسیاری از تجهیزات صنعتی و مبدل‌های توان به دلیل ویژگی‌های مناسب آن بسیار رایج است.

یکسوساز دیودی شش پالسه

پس از خروجی ترانسفورماتور، ولتاژ سه‌فاز وارد یک پل یکسوساز شش پالسه می‌شود. این یکسوساز از شش دیود قدرت تشکیل شده است که بدون نیاز به مدار کنترلی، ولتاژ متناوب را به ولتاژ مستقیم تبدیل می‌کنند. استفاده از دیودها باعث سادگی مدار، کاهش هزینه و افزایش قابلیت اطمینان سیستم می‌شود.

خروجی یکسوساز دارای ریپل ولتاژ است که در صورت عدم حذف، عملکرد اینورتر را تحت تأثیر قرار خواهد داد. به همین دلیل از یک فیلتر مناسب در لینک DC استفاده می‌شود تا ولتاژ مستقیم تقریباً ثابت و یکنواختی در اختیار مرحله بعد قرار گیرد.

لینک DC و فیلتر خروجی یکسوساز

لینک DC یکی از مهم‌ترین بخش‌های مبدل AC-DC-AC محسوب می‌شود. این قسمت معمولاً شامل خازن‌های ظرفیت بالا و در برخی کاربردها سلف‌های فیلتر است. وظیفه اصلی لینک DC حذف ریپل ولتاژ، ذخیره انرژی و ایجاد ولتاژ مستقیم پایدار برای اینورتر است.

پایداری ولتاژ لینک DC تأثیر مستقیمی بر کیفیت ولتاژ خروجی اینورتر دارد. هرگونه نوسان در این بخش می‌تواند باعث افزایش اعوجاج هارمونیکی، کاهش راندمان و ایجاد ناپایداری در بار شود.

اینورتر دو سطحی مبتنی بر IGBT

در مرحله بعد، ولتاژ مستقیم وارد یک اینورتر دو سطحی مبتنی بر ترانزیستورهای IGBT می‌شود. این اینورتر وظیفه دارد ولتاژ DC را مجدداً به ولتاژ AC سه‌فاز تبدیل کند. یکی از مهم‌ترین مزایای استفاده از IGBT، سرعت کلیدزنی بالا، تلفات مناسب، تحمل جریان زیاد و قابلیت کنترل دقیق توان خروجی است.

در این شبیه سازی، اینورتر ولتاژی با فرکانس 50 هرتز تولید می‌کند تا بتواند بار سه‌فاز مورد نظر را تغذیه کند. در حقیقت، تفاوت فرکانس ورودی و خروجی نشان‌دهنده عملکرد مبدل به عنوان یک مبدل فرکانس است که در کاربردهایی مانند کنترل سرعت موتورهای القایی اهمیت فراوانی دارد.

کنترل اینورتر با مدولاسیون PWM

برای کنترل کلیدهای IGBT از روش مدولاسیون پهنای پالس یا PWM استفاده شده است. در این روش، سیگنال مرجع سینوسی با یک موج حامل مثلثی مقایسه شده و پالس‌های کلیدزنی تولید می‌شوند. این تکنیک امکان تولید ولتاژی نزدیک به موج سینوسی را فراهم کرده و اعوجاج هارمونیکی را به میزان قابل توجهی کاهش می‌دهد.

فرکانس حامل PWM در این شبیه سازی برابر با 2 کیلوهرتز در نظر گرفته شده است. انتخاب این مقدار، تعادلی مناسب میان کیفیت شکل موج خروجی و تلفات کلیدزنی ایجاد می‌کند. هرچه فرکانس کلیدزنی افزایش یابد، کیفیت ولتاژ خروجی بهتر خواهد شد اما تلفات کلیدزنی نیز افزایش پیدا می‌کند.

بار سه‌فاز 50 کیلووات

بار مورد استفاده در این مدل دارای توان نامی 50 کیلووات و فرکانس کاری 50 هرتز است. این بار می‌تواند نماینده یک موتور القایی، تجهیزات صنعتی یا هر مصرف‌کننده سه‌فاز دیگری باشد که نیازمند تغذیه با فرکانس استاندارد 50 هرتز است.

یکی از اهداف مهم این شبیه سازی، بررسی کیفیت توان تحویلی به بار و اطمینان از عملکرد صحیح اینورتر در تولید ولتاژ و جریان متعادل سه‌فاز است.

گسسته‌سازی مدل

به منظور افزایش سرعت شبیه سازی و امکان تحلیل دقیق کلیدزنی‌های سریع، مدل به صورت گسسته پیاده‌سازی شده است. زمان نمونه‌برداری مدار برابر با 4 میکروثانیه در نظر گرفته شده است. انتخاب این مقدار باعث می‌شود فرآیندهای سریع کلیدزنی IGBTها با دقت بالا ثبت شده و نتایج شبیه سازی به رفتار واقعی مدار نزدیک‌تر باشد.

استفاده از زمان نمونه‌برداری کوچک به ویژه در سیستم‌هایی که دارای PWM با فرکانس بالا هستند، اهمیت زیادی دارد زیرا در غیر این صورت ممکن است شکل موج‌های ولتاژ و جریان به درستی نمایش داده نشوند.

مزایای این ساختار

• تبدیل فرکانس 60 هرتز به 50 هرتز
• کنترل دقیق ولتاژ و فرکانس خروجی
• کیفیت مناسب ولتاژ خروجی با استفاده از PWM
• قابلیت استفاده در درایوهای سرعت متغیر
• راندمان بالا با استفاده از کلیدهای IGBT
• سادگی و قابلیت اطمینان بالای یکسوساز دیودی
• امکان تحلیل کامل عملکرد سیستم در محیط Matlab/Simulink

کاربردهای صنعتی

ساختار AC-DC-AC در صنایع مختلف کاربرد گسترده‌ای دارد. از مهم‌ترین کاربردهای آن می‌توان به درایوهای موتورهای القایی، کنترل سرعت ماشین‌های الکتریکی، صنایع نفت و گاز، خطوط تولید کارخانه‌ها، سیستم‌های انرژی بادی و خورشیدی، UPS، تجهیزات حمل‌ونقل ریلی، شارژرهای صنعتی، تجهیزات دریایی، سامانه‌های تهویه مطبوع و بسیاری از تجهیزات پیشرفته الکترونیک قدرت اشاره کرد.

به دلیل قابلیت کنترل مستقل دامنه و فرکانس خروجی، این ساختار امروزه یکی از پرکاربردترین توپولوژی‌های تبدیل انرژی در صنایع مدرن محسوب می‌شود و تقریباً در تمامی درایوهای فرکانس متغیر (VFD) از مفاهیم مشابه آن استفاده می‌شود.

جمع‌بندی

این شبیه سازی عملکرد کامل یک مبدل AC-DC-AC را از مرحله دریافت انرژی از شبکه تا تولید ولتاژ سه‌فاز با فرکانس متفاوت نمایش می‌دهد. استفاده از ترانسفورماتور ستاره-مثلث، یکسوساز دیودی شش پالسه، لینک DC، اینورتر دو سطحی مبتنی بر IGBT و روش کنترل PWM، مدلی دقیق و کاربردی را برای مطالعه سیستم‌های تبدیل انرژی فراهم می‌کند. این مدل علاوه بر آموزش مفاهیم پایه الکترونیک قدرت، بستری مناسب برای بررسی کیفیت توان، تحلیل هارمونیک‌ها، طراحی سیستم‌های کنترل، ارزیابی عملکرد اینورترها و توسعه درایوهای صنعتی در محیط Matlab/Simulink محسوب می‌شود و می‌تواند به عنوان یکی از شبیه سازی‌های ارزشمند در آموزش و پژوهش مهندسی برق مورد استفاده قرار گیرد.
